8英寸等径三通管路连接件结构设计

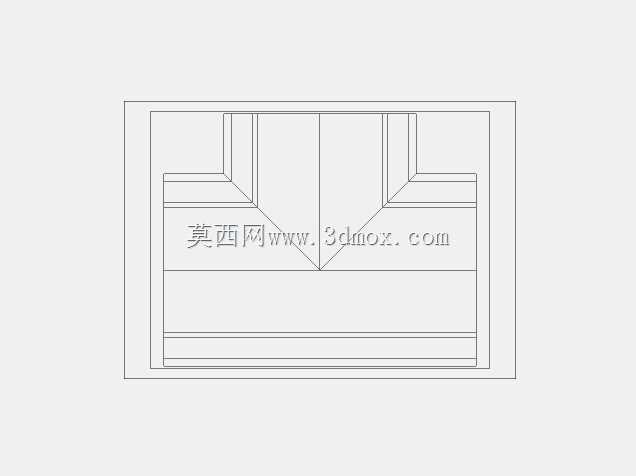

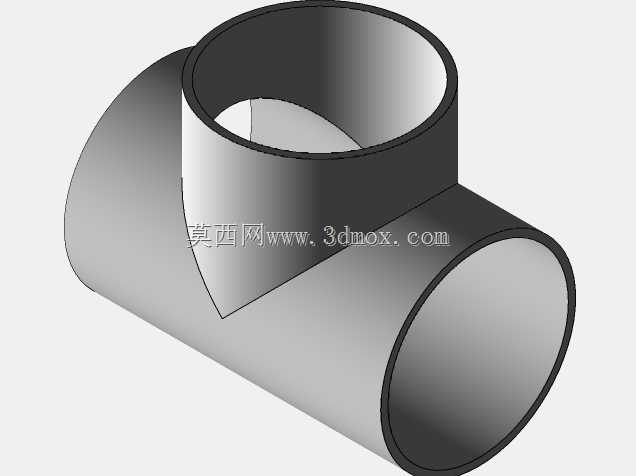

　　在工业流体输送系统的管路布设环节，等径三通是实现管路直角分流、合流的核心连接件，这款8英寸规格的等径三通，主要适配公称通径8英寸的主管道与同通径分支管道的连接需求，常见于市政给排水主管网分支、化工流体输送管线分流、暖通空调循环水系统支路接驳、工业循环冷却水系统管路拓展等场景，能够在不改变管路通径的前提下，完成流体流向的90度切换，保障三个接口位置的通流截面完全一致，避免因通径突变产生的局部流阻增大、流体紊流、介质沉积等问题。从实际工程应用的角度看，这类等径三通的安装边界需要提前在管路排布阶段预留足够的操作空间，三个接口的端面均为标准焊接坡口结构，适配现场焊接安装工艺，安装时需要保证三个接口的同轴度偏差控制在工程允许范围内，避免焊接后产生管路应力集中，长期运行过程中出现焊缝开裂、介质泄漏等故障。设计这款三通结构时，首先要考虑的是管路承压状态下的结构强度，三个筒体相交的相贯线位置是应力集中的核心区域，建模过程中需要对相贯线位置做平滑过渡处理，避免尖锐棱角导致的应力集中系数过高，同时根据管路的设计压力等级匹配对应的管壁厚度，保证在额定工作压力下，三通的各个位置应力均处于材料许用应力范围内，不会出现塑性变形或者破裂风险。外形结构上，这款三通采用正三通结构，即分支管路轴线与主管道轴线垂直相交，三个接口的通径完全一致，筒体部分采用等壁厚设计，相贯线位置的内壁做圆弧过渡处理，减少流体流经时的阻力损失，同时避免介质中的固体杂质在转角位置沉积，

　　尤其适合输送带有少量固体颗粒的流体介质，降低管路堵塞的风险。在管路系统的选型匹配中，8英寸等径三通需要和同规格的直管、弯头、阀门等配件配合使用，安装前需要核对三个接口的外径尺寸与对接管道的外径尺寸公差，保证焊接间隙符合焊接工艺要求，焊接完成后需要对焊缝位置做无损检测，确保焊缝内部没有气孔、夹渣、未焊透等缺陷，满足管路系统的承压与密封要求。从建模逻辑来看，这款三通的建模过程首先需要确定主管道与分支管道的轴线位置，保证两轴线垂直相交且交点位于主管道的轴线上，之后分别拉伸生成两个垂直相交的筒体结构，通过布尔运算完成实体合并，再对相交位置的内外棱边做倒圆角处理，最后在三个接口端面加工出标准焊接坡口，整个建模过程需要严格控制各部分的尺寸公差，

　　保证模型的尺寸与实际工程应用的产品尺寸完全一致，能够直接用于工程出图、管路装配干涉检查、有限元应力分析等后续工作。实际工况中，这类等径三通长期承受管内流体的压力冲击、温度变化带来的热胀冷缩应力，以及管路安装带来的附加应力，因此结构设计时除了保证足够的壁厚，还需要在相贯线位置做适当的加强处理？不，这款8英寸等径三通采用的是等壁厚平滑过渡结构，通过优化相贯线位置的过渡圆弧半径，分散集中应力，在不额外增加加强结构的前提下满足强度要求，既控制了产品的整体重量，也减少了焊接加工的工作量，降低生产制造成本。在管路装配过程中，这款三通的三个接口可以根据现场管路走向分别对接不同方向的直管段，不需要额外配置变径接头，减少了管路系统的连接节点数量，

　　也就减少了潜在的泄漏点，提升整个管路系统的运行可靠性。对于三维建模从业者来说，这类管件的建模重点在于相贯线的准确生成，很多新手建模时容易出现相贯线位置处理生硬、过渡不自然的问题，导致后续生成工程图时的尺寸标注不准确，或者导入有限元分析软件时出现网格划分错误，因此建模时需要优先保证两个筒体的相交位置几何连续，内外表面的过渡平滑，没有几何缺陷。从设备选型的角度，选用这款8英寸等径三通时，需要根据输送介质的特性、工作压力、工作温度选择对应的材质，常见的材质包括碳钢、不锈钢、合金钢等，不同材质的三通适配不同的介质腐蚀环境与温度压力工况，模型中预留了材质参数的调整接口，可以根据实际选型需求赋予对应的材料属性，用于后续的管路应力分析、流场仿真等工作。在管路布局设计阶段，将这款三通模型装配到整体管路装配体中，可以提前检查三通与周边管道、支架、设备的安装间隙，避免现场安装时出现干涉问题，减少现场施工的返工量，提升管路安装的效率与精度。
