90度长半径2英寸工业弯头结构设计

　　在石油化工、市政给排水、暖通空调、食品制药等涉及流体输送的工程场景中，90度长半径弯头是管路系统里应用频次极高的转向连接件，承担着改变管路内介质流向的核心作用，相较于短半径弯头，长半径结构的流道过渡更平缓，介质流经时的局部阻力损失更小，能有效降低管路系统的运行能耗，同时减少介质对弯头内壁的冲刷磨损，延长管路整体的服役寿命，尤其适合输送高流速、含固体颗粒或者对压力损失控制要求严苛的介质工况。

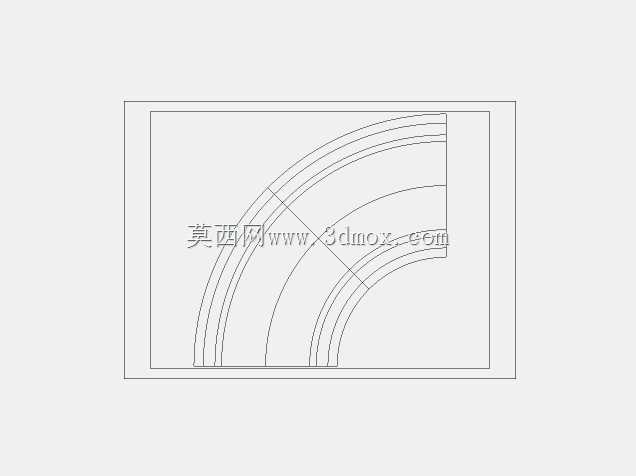

　　这款2英寸规格的90度长半径弯头，设计阶段严格遵循管路连接件的通用工程规范，弯曲半径取公称通径的1.5倍，既保证了流道的平滑过渡，又控制了安装所需的空间尺寸，不会因为弯曲半径过大造成管路布局冗余。从结构上看，弯头两端采用标准对焊连接接口，接口的内径、外径以及壁厚尺寸完全匹配同规格的无缝钢管参数，焊接施工时能够实现管口的精准对齐，避免出现错边、焊瘤等焊接缺陷，保证连接部位的结构强度与密封性能。弯头本体采用等壁厚设计，整个弯曲段的壁厚均匀一致，不存在局部壁厚减薄的薄弱区域，能够承受管路系统额定的工作压力，同时在弯曲段的外侧，也就是介质冲刷最严重的区域，设计时预留了足够的腐蚀裕量，应对不同介质的轻微腐蚀作用，降低长期使用过程中出现泄漏的风险。

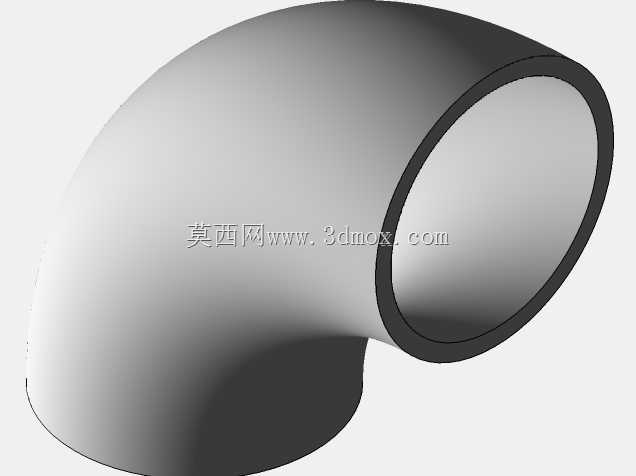

　　从建模逻辑来看，这款弯头的三维模型完全按照实际加工成型的工艺逻辑搭建，首先绘制对应规格的圆形截面轮廓，以1.5倍公称通径为弯曲半径完成90度的环形扫掠，生成弯头的基础实体，之后对两端的焊接坡口进行精细化处理，按照现场焊接常用的V型坡口尺寸切除多余材料，坡口角度、钝边高度都符合现场焊接的施工要求，方便施工人员进行对口焊接，保证焊根能够完全熔透。模型的内外壁都做了光滑过渡处理，没有尖锐的棱角或者突兀的曲面转折，和实际冲压或者推制加工出来的成品外形完全一致，不存在建模过程中常见的曲面扭曲、壁厚不均等问题，能够直接用于管路系统的装配干涉检查、管路应力仿真分析，也可以作为加工生产的尺寸参考依据。

　　在实际安装场景中，这款2英寸90度长半径弯头的安装边界清晰，两端接口的同轴度偏差控制在工程允许的范围内，现场装配时不需要额外进行角度校正，只要和同规格的管道、法兰、阀门等管路元件对齐焊接即可。弯头的整体外形尺寸紧凑，在狭窄的管路安装空间内也能完成布置，不会和周边的设备、支架、其他管路产生干涉。在管路系统运行过程中，长半径的结构能够让介质在转向时保持相对平稳的流态，避免出现严重的湍流、涡旋现象，一方面降低了介质流动产生的振动和噪音，另一方面也减少了湍流对管壁的气蚀、冲刷损伤，对于输送清水、油品、蒸汽、低压气体等常规介质的管路系统，这款弯头都能满足长期稳定运行的要求。

　　在管路布局设计阶段，这款三维模型可以直接导入到装配环境中，和其他管路元件进行配合装配，设计人员能够直观地检查弯头安装后是否预留了足够的焊接操作空间，是否和周边的结构存在碰撞，提前优化管路走向，避免现场安装时才发现干涉问题造成返工。同时模型的尺寸参数完全符合工程实际，基于模型统计的材料用量、焊接工作量也能为工程预算核算提供准确的参考依据，减少材料采购的浪费。对于设备生产厂家来说，这款模型也可以直接用于产品的管路系统设计，不用从零开始建模，大幅缩短设计周期，提升设计效率。
