一英寸等径三通管路连接件结构设计

　　在民用给排水、化工流体输送、暖通空调循环、压缩空气管网等诸多涉及介质传输的工程场景里，等径三通是管路系统中实现支路分流、合流的核心基础连接件，本次呈现的一英寸规格等径三通，适配公称通径1英寸的金属或非金属管路，是中小管径管路布设中使用频率极高的一类管件。

　　从实际使用场景来看，这类等径三通常出现在车间压缩空气支管路布设、建筑给排水立管分支、小型化工装置常温流体管线改向、消防喷淋系统支路引出等工况中，不需要做变径处理的管路节点，选用等径三通可以最大程度降低管路变径带来的流阻突变，减少介质在节点处的紊流、压降损失，同时避免变径结构带来的额外密封失效风险。不同于异径三通需要匹配不同通径的管路，等径三通三个接口的连接尺寸完全一致，现场布管时不需要额外核对不同端口的管径匹配度，能有效降低现场安装的出错概率，提升管路装配效率。

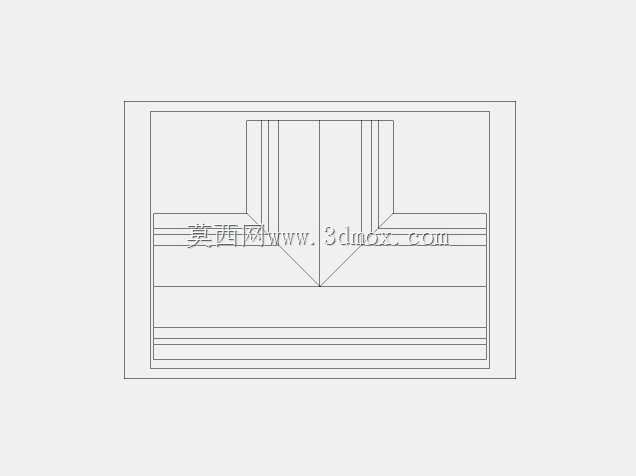

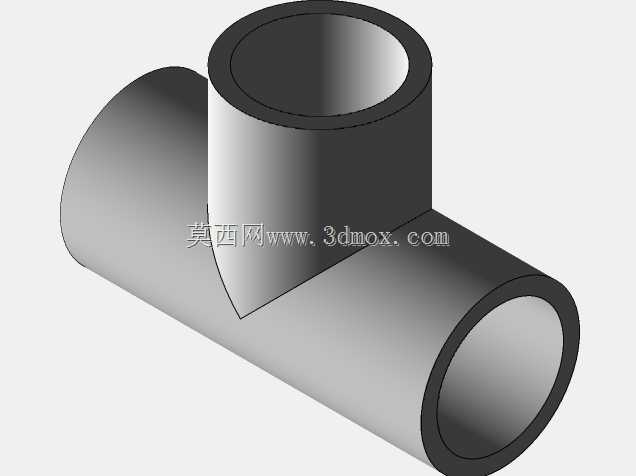

　　从功能特性上看，这款等径三通采用正交T型结构，主管为直通式结构，支管垂直于主管轴线引出，三个端口均为标准圆柱通径结构，内壁做平滑过渡处理，尤其是主管与支管的相贯线位置，做了圆弧过渡修型，不存在直角锐边结构，介质流经此处时不会出现明显的流动死区，既可以降低流体冲刷带来的管壁磨损，也能减少杂质在节点位置的沉积，对于输送含少量固体颗粒的流体、或是粘度稍高的流体介质时，这种平滑相贯线的结构能有效降低管路堵塞的概率。三通的管壁厚度均匀，三个端口的端面均为垂直于自身轴线的平切面，不管是采用螺纹连接、焊接连接还是卡箍连接，都能保证连接端面的贴合度，保障连接后的密封性能。

　　在设计思路层面，这款三通的建模完全遵循等径正交三通的几何成型逻辑，首先确定主管的通径、壁厚参数，以1英寸公称通径为基准，匹配对应压力等级下的管壁厚度，保证管件在额定工作压力下的结构强度，避免出现承压变形、破裂的问题。之后在主管轴线的垂直方向定位支管的轴线位置，保证支管轴线与主管轴线处于同一平面且垂直相交，相贯线的生成采用布尔运算结合圆角过渡处理，既保证几何结构的准确性，也兼顾实际加工时的工艺可行性——不管是采用铸造工艺批量生产，还是采用圆管焊接后打磨成型，这种平滑过渡的相贯结构都能降低加工难度，减少应力集中点。建模过程中对三个端口的同轴度、端面垂直度都做了约束，保证后续装配时管路不会出现偏斜，避免连接后产生额外的装配应力，长期使用下不会因为应力集中出现接口渗漏、管件开裂的问题。

　　从外形尺寸与安装边界来看，这款一英寸等径三通的主管总长度、支管高度均遵循通用管件的尺寸规范，三个接口的内径、外径尺寸匹配1英寸管路的标准连接尺寸，安装时不需要额外做尺寸适配。布设管路时，需要预留出支管方向的安装操作空间，不管是拧紧连接螺纹、操作焊接焊枪还是固定卡箍螺栓，都要保证支管侧面有足够的操作余量，避免因为空间不足导致安装不到位。同时因为是正交T型结构，管路固定时需要在主管两端、支管端分别设置管架支撑，避免三通节点承受过大的管路重量载荷，长期受力下导致接口变形渗漏。

　　在实际选型应用中，这类等径三通的选用需要匹配管路的输送介质、工作压力、工作温度参数，不同材质的三通适配的工况存在差异，但核心的结构尺寸逻辑是统一的，三维建模时严格遵循标准尺寸规范，能保证后续生成的工程图、加工出来的实物可以直接和标准管路配件互换，不需要单独定制适配件，大幅降低工程应用的综合成本。对于结构设计人员来说，这类标准管件的参数化建模可以提升管路布设的效率，在做三维管路布线时直接调用标准模型，能快速完成管路系统的装配校验，提前排查管路干涉、安装空间不足的问题，减少现场施工时的设计变更。
