机床用弧形定位安装基座结构设计

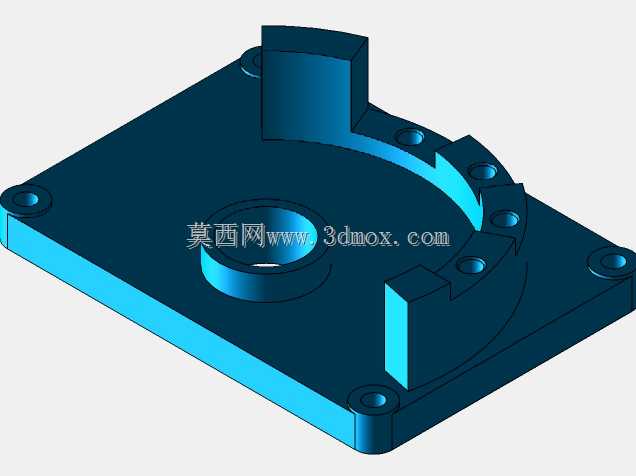

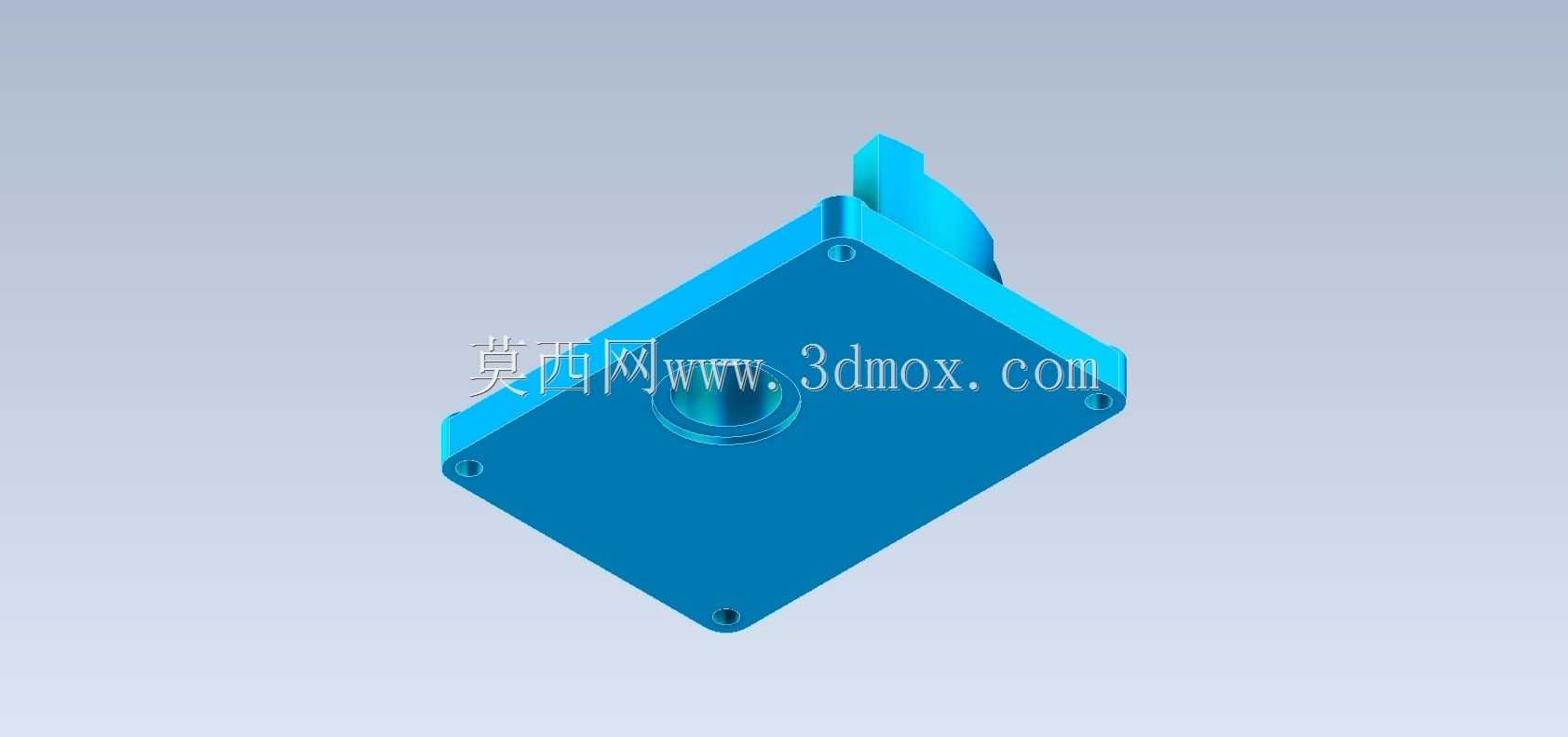

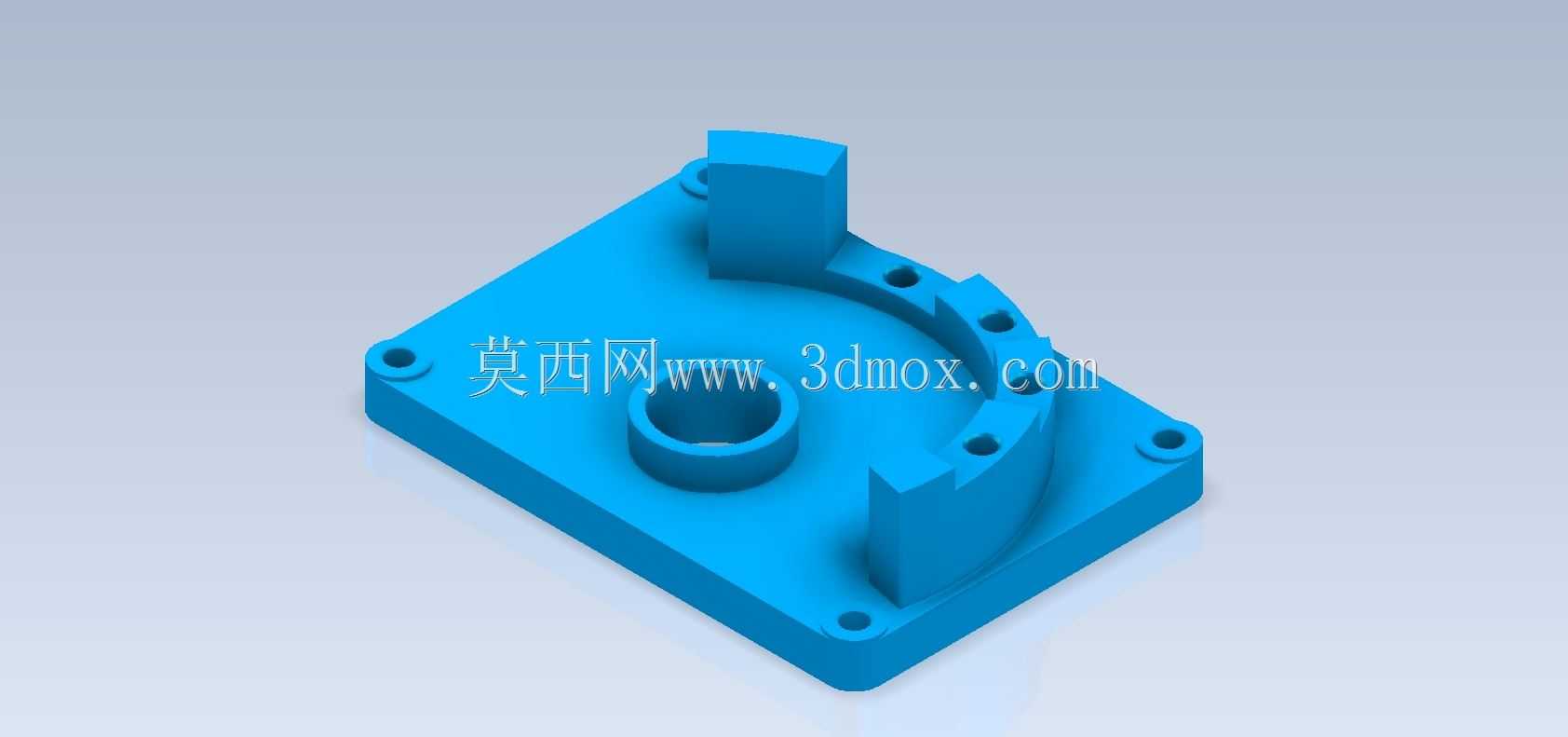

　　这款带弧形定位槽的方形安装基座，是机床工装夹具体系里常见的定位承载构件，日常在CA6140这类普通车床的辅助工装、小型自动化上下料工位的定位模组中都能见到它的身影，核心作用是给待加工工件或者配套的执行元件提供稳定的安装基准，同时借助弧形槽结构实现一定角度范围内的位置微调，适配不同装夹需求。从结构设计逻辑来看，基座整体采用方形板式主体，四个角位设置了沉头安装孔，这类孔位的设计是为了让内六角螺栓安装后头部完全沉入基体平面，不会突出表面干涉后续安装的其他构件，安装孔的位置公差按照IT7级精度控制，能保证基座固定在机床工作台或者工装板上时，整体平面度控制在0.02mm以内，避免因为安装基面不平导致后续定位出现偏差。

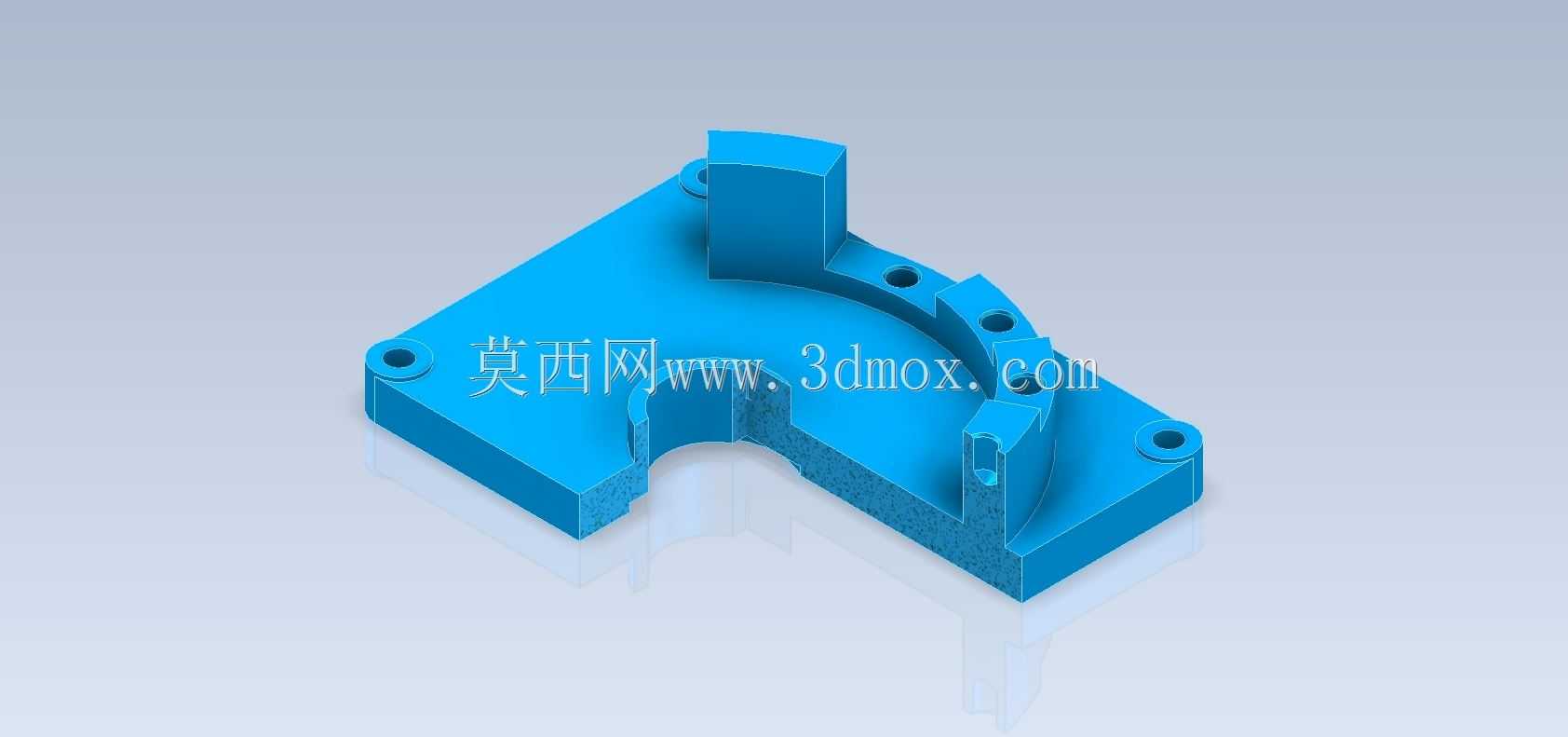

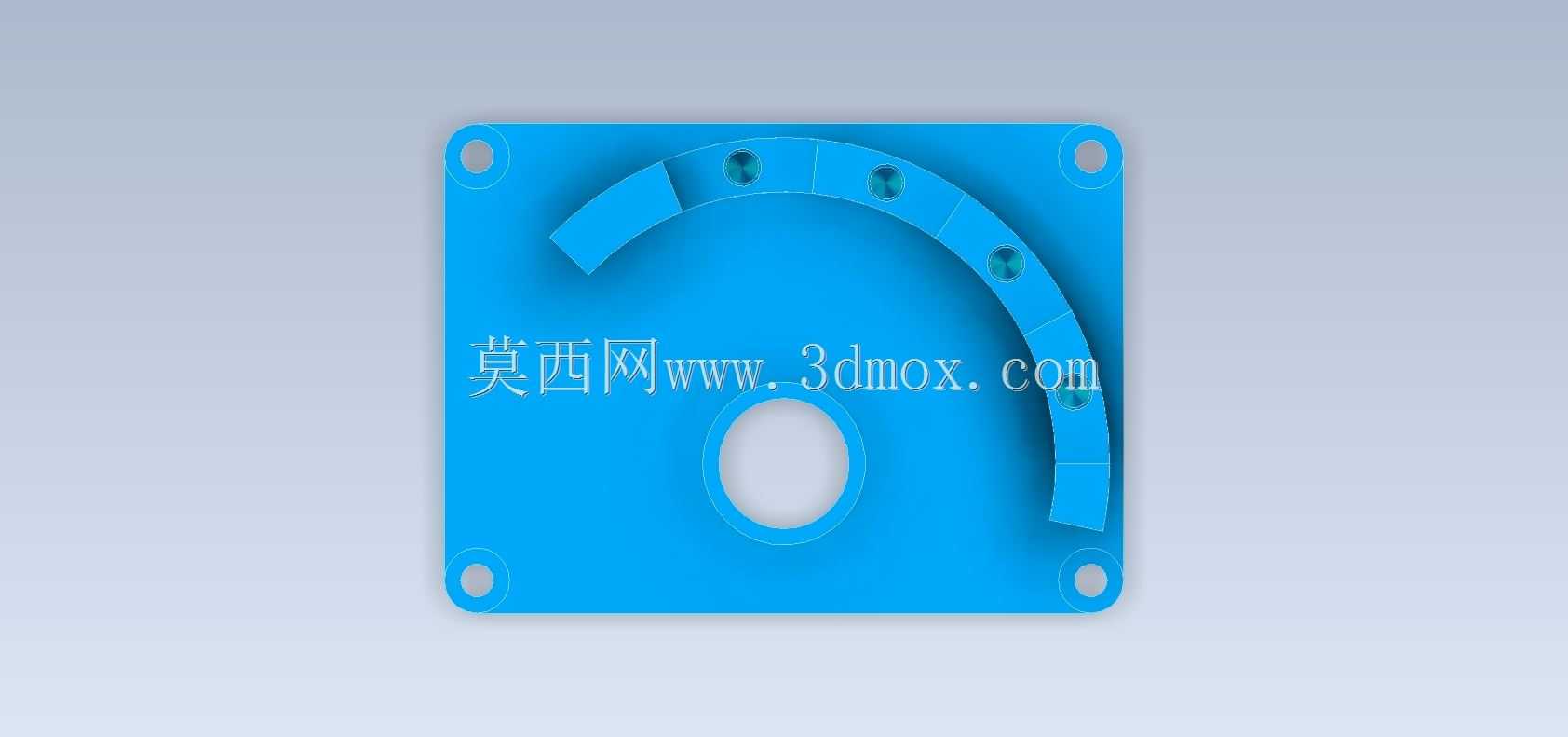

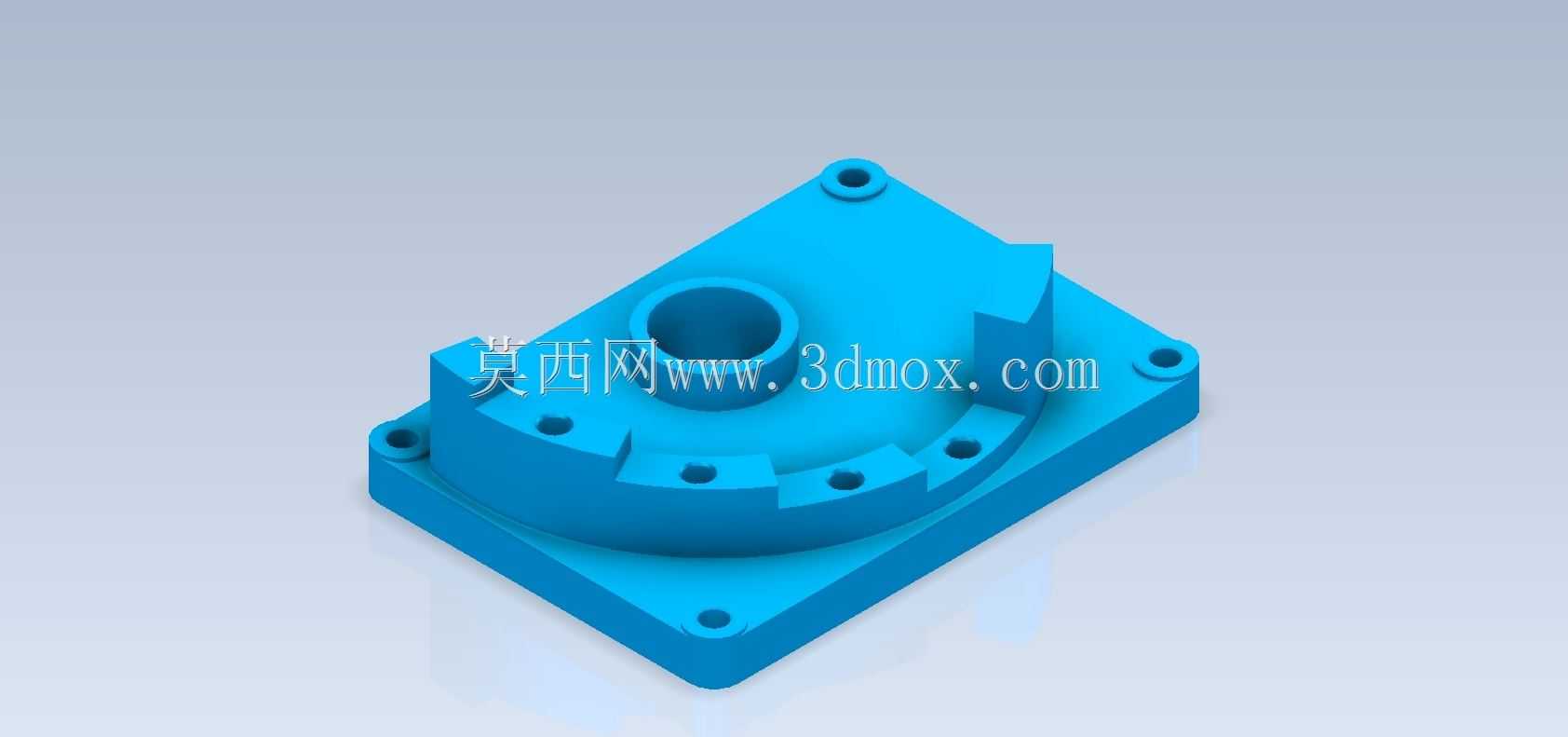

　　基座中心位置设置了带凸台的中心通孔，这个凸台的作用是作为主要的定位基准面，和配套轴类零件的内孔配合时，能提供径向定位约束，凸台的高度经过测算，刚好能让配合件安装后端面和基座上表面保留0.1mm的间隙，避免装配时出现面与面的硬接触挤压，导致定位精度偏移。弧形槽结构是这个零件的设计核心，槽体沿着中心凸台的外圆弧分布，槽内等距设置了三个螺纹安装孔，当需要调整配套构件的周向角度时，只需要松开槽内的固定螺栓，沿着弧形槽转动构件到目标角度后再锁紧即可，不需要重新拆卸整个基座调整安装位置，能大幅减少工装调整的辅助时间，弧形槽的角度范围覆盖了45度的调节区间，足够覆盖常规机加工装的角度调整需求，槽的宽度和配套螺栓的杆部间隙控制在0.1mm，

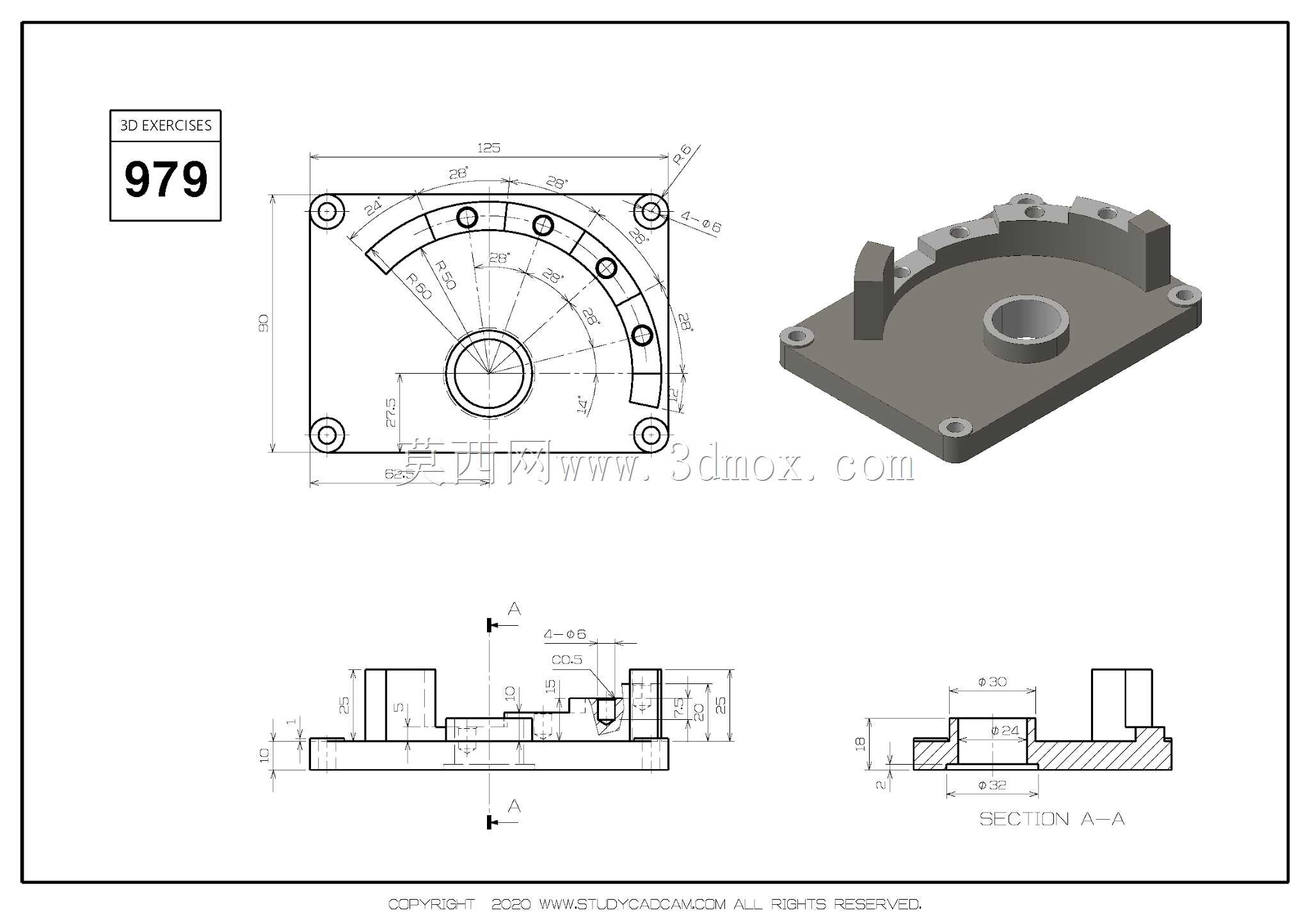

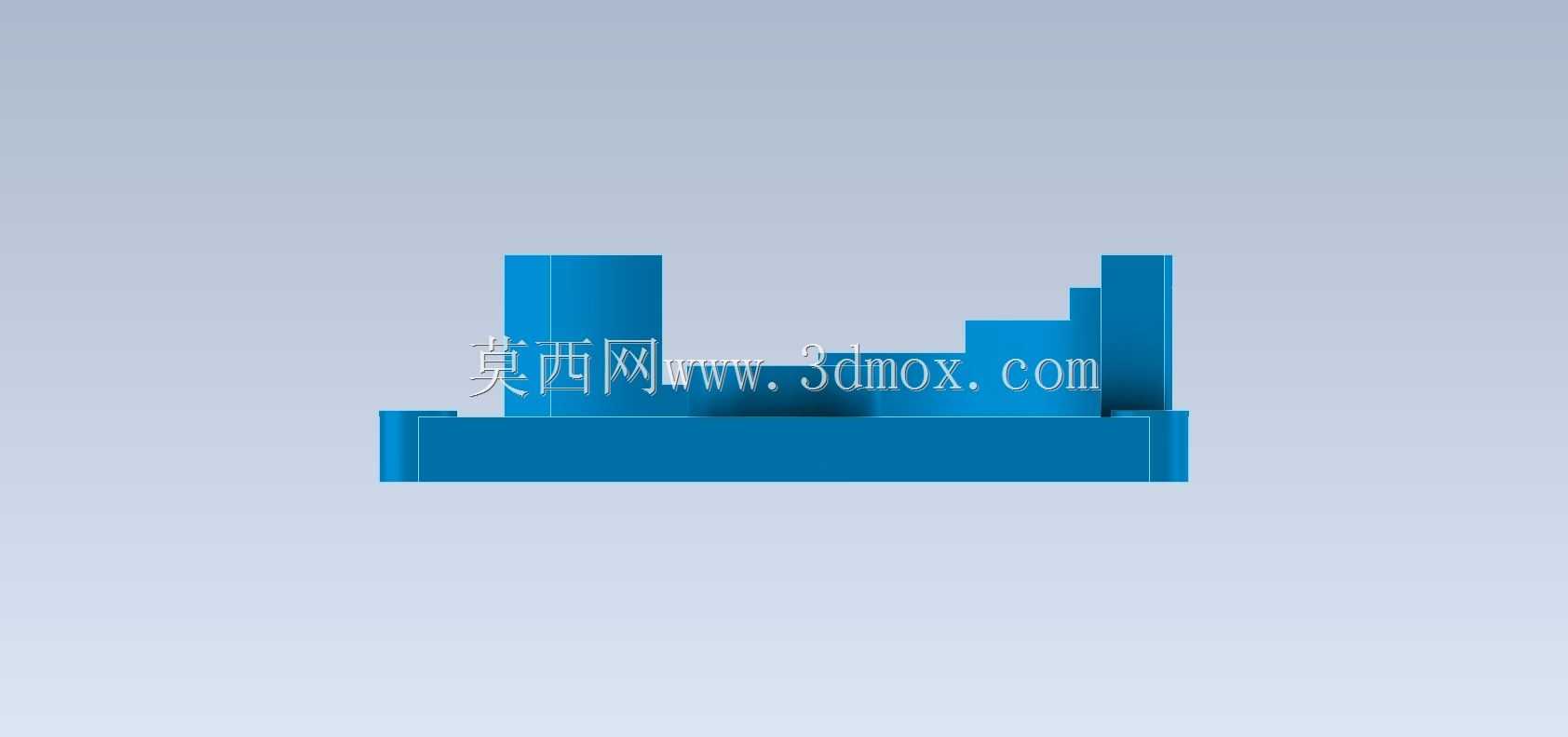

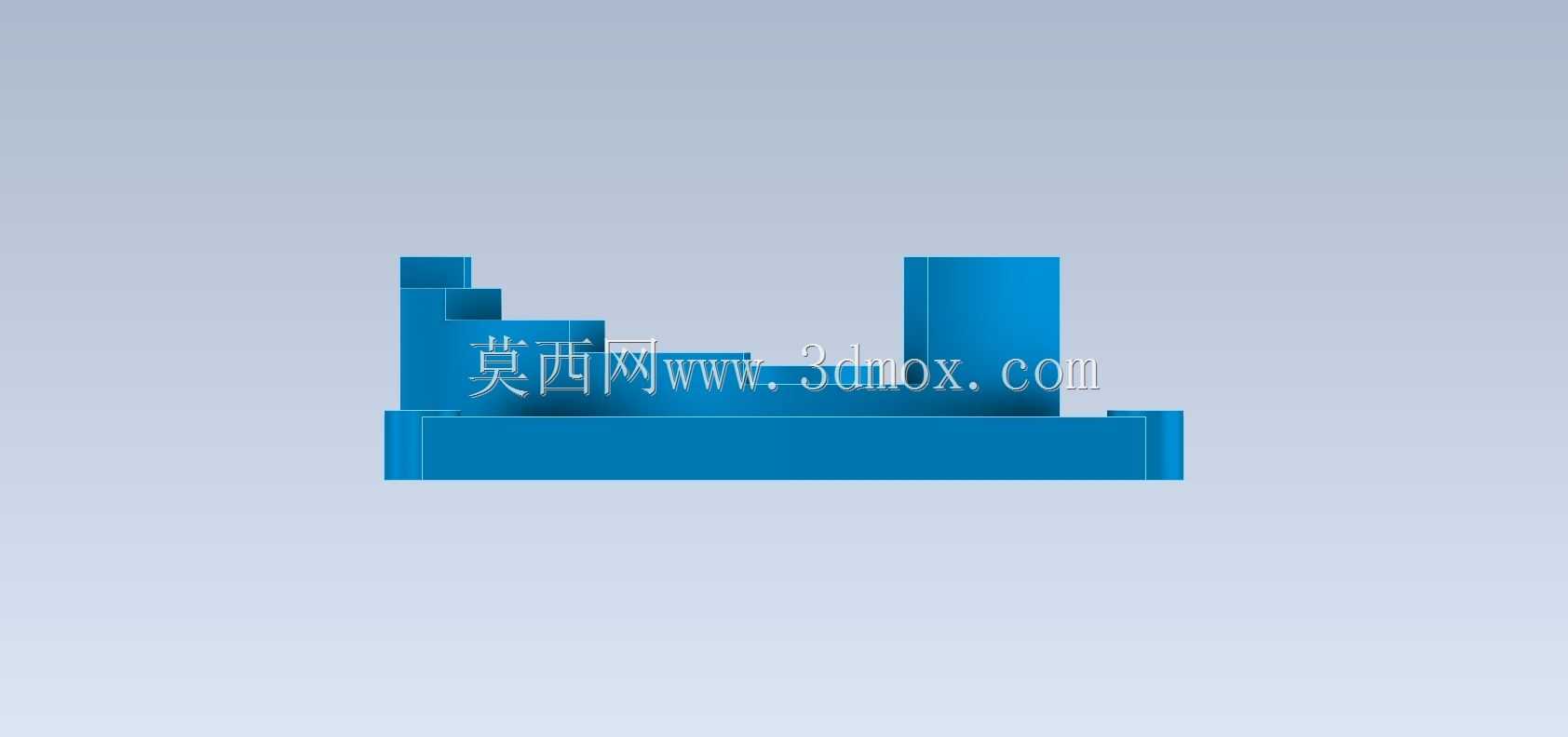

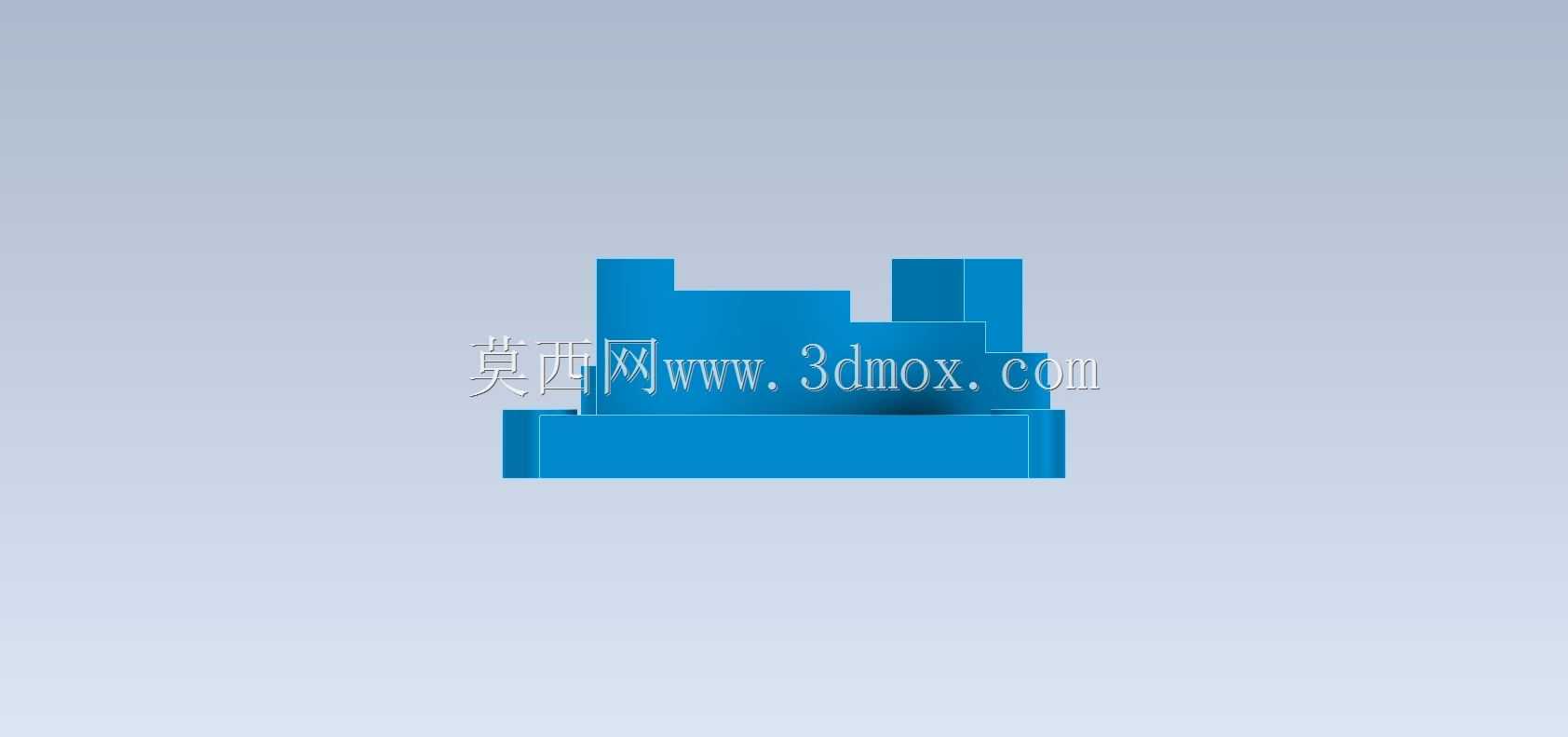

　　既保证调整时滑动顺畅，又不会因为间隙过大导致锁紧后出现角度窜动。基座两侧设置的凸起挡边，是辅助定位结构，当安装的配套构件尺寸较大时，挡边的内侧立面可以作为粗定位基准，安装时先把构件靠在挡边上，再对准中心凸台和弧形槽的孔位，能提升装配效率，挡边的根部做了R2的圆角过渡，避免机加工时应力集中导致零件热处理后出现开裂问题，同时也能减少装配时锐角划伤操作人员的风险。从安装边界尺寸来看，基座的方形主体边长控制在120mm左右，整体厚度18mm，中心凸台的外径30mm，突出基体表面8mm，四个安装孔的中心距为100mm，适配机床工作台上标准的T型槽间距，不需要额外制作过渡连接板就能直接安装，弧形槽的中心和基座中心完全重合，

　　槽的中心线直径为70mm，螺纹孔为M6规格，适配常规的工装固定螺栓。零件的所有锐边都做了C0.5的倒角处理，既去除了加工产生的毛刺，也能在装配时起到导向作用，让配合件更容易滑入安装位。在实际加工场景中，这类基座一般采用45号钢毛坯铣削成型，经过调质处理后硬度达到HB220-250，保证足够的刚性和耐磨性，长期使用不会因为装夹受力出现变形，定位面和安装面都会经过磨削加工，表面粗糙度达到Ra1.6，满足精密装夹的精度要求。在建模过程中，这类零件需要重点关注各个特征的位置度约束，尤其是弧形槽和中心凸台的同轴度，还有安装孔相对于基准面的垂直度，这些形位公差如果控制不到位，实际生产出来的零件就会出现装配卡滞、定位偏移的问题，无法满足工装使用要求。另外在设计时还要考虑螺栓的安装空间，弧形槽的深度要足够让螺栓头完全沉入，避免螺栓头突出槽面影响构件转动，两侧挡边的高度也要和配套构件的定位面高度匹配，过高会干涉构件的转动调整，过低则起不到粗定位的作用。这类结构除了在机床工装中使用，稍加调整尺寸参数后，也可以用在自动化生产线的变位机构、检测设备的工件载台上，核心的弧形调节+中心定位的结构逻辑是通用的，只需要根据实际的负载大小调整基体厚度、孔位尺寸和材质即可。
