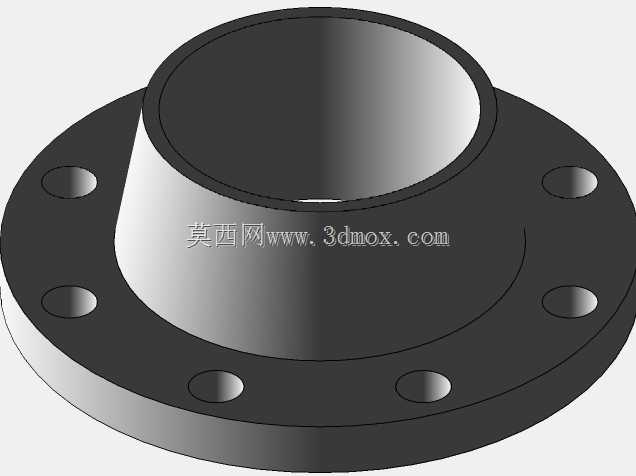

5英寸150磅RF面带颈对焊钢制法兰

　　在石油炼化、化工生产、市政给排水、火力发电等涉及压力管路输送的场景中，带颈对焊法兰是管路系统实现可拆卸连接的核心承压部件，这款5英寸公称通径、150磅压力等级的突面带颈对焊法兰，正是适配美标Class150压力工况下管路对接的常用连接件。不同于平焊法兰仅通过角焊缝与管道连接的结构，这款法兰的锥形长颈结构会顺着管壁方向平滑过渡，能大幅降低应力集中系数，在管路存在温度波动、压力脉动的工况下，长颈段可以有效分散管道传递的弯矩与轴向载荷，避免焊缝位置直接承受交变应力出现疲劳开裂，适配的输送介质涵盖常温清水、压缩空气、低压蒸汽、弱腐蚀性化工流体等多种工业流体。

　　从密封结构设计来看，这款法兰采用RF突面密封形式，密封面为高出法兰盘基准面的平整凸台，表面加工粗糙度控制在Ra3.2-Ra6.3区间，安装时搭配非金属软垫片或者缠绕式垫片，依靠螺栓预紧力压平垫片填充密封面微观间隙，就能实现可靠的静密封，150磅对应的公称压力约为2.0MPa，常温工况下最高承压能力可以覆盖常规低压工业管路的设计压力要求，在100摄氏度以内的工作温度下，密封性能与结构强度都能保持稳定。

　　设计阶段首先要匹配5英寸公称通径管道的外径参数，法兰颈部的内径与对接管道的内径保持一致，焊接端会加工出符合焊接规范的V型坡口，现场安装时可以直接与管道端部实现对接环缝焊接，焊缝可以进行射线探伤检测，保障焊接接头的强度与密封可靠性。法兰盘上的螺栓孔采用跨中均布设计，也就是螺栓孔的位置对应相邻两个螺栓孔的角平分线与管路轴线垂直面的投影对齐，避免安装时螺栓孔与管线支吊架、相邻管路部件出现干涉，螺栓孔的孔径比配套螺栓的公称直径大1.5-2mm，允许安装时存在微小的位置偏差，降低现场对中的施工难度。

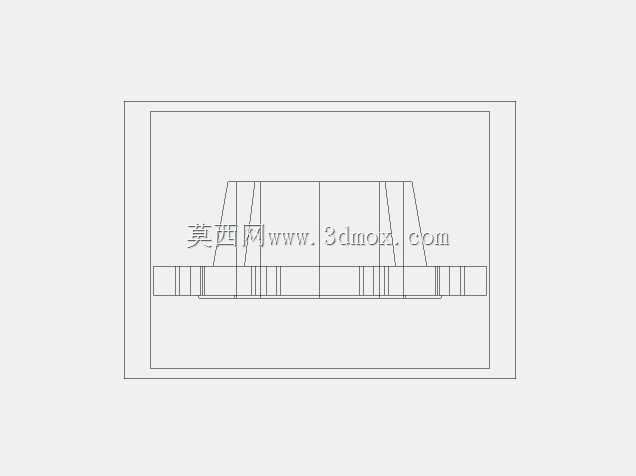

　　从安装边界尺寸来看，法兰盘的外径、螺栓孔中心圆直径、密封面直径、法兰颈部高度、法兰总厚度都严格遵循对应压力等级与通径的尺寸规范，安装时需要预留的操作空间要满足螺栓穿装、紧固的作业要求，法兰背部与相邻管道保温层、管线支架的最小净距不能小于螺栓长度加20mm的操作空间，避免后期维护时无法拆卸螺栓。不同于SO带颈平焊法兰的颈部厚度偏薄的设计，这款对焊法兰的颈部厚度从与法兰盘连接位置向焊接端逐渐减薄，和对接管道的壁厚平滑衔接，既避免了管路通径位置出现突兀的截面变化造成介质流阻增大，也减少了焊接位置的结构突变，降低焊接残余应力的影响。

　　在实际管路系统装配中，这款法兰通常成对使用，中间加装适配的密封垫片，通过均布的螺栓施加均匀的预紧力，实现两段管道或者管道与阀门、泵、流量计等管路设备的可拆卸连接，当管路系统需要检修、更换部件或者调整管路走向时，只需要拆卸连接螺栓就能断开管路，不需要切割管道，大幅降低后期运维的成本。在泵出口、阀门两端等需要经常拆卸维护的管段，这种带颈对焊法兰的结构可靠性远高于平焊法兰，尤其是在管路存在轻微振动的工况下，长颈结构的刚度优势更加明显，不会因为长期振动造成焊缝开裂、密封泄漏的问题。

　　建模过程中，需要重点保证几个关键尺寸的精度：首先是密封面的平面度，整个密封面的平面度公差要控制在0.2mm以内，避免安装后垫片受压不均匀出现局部泄漏；其次是螺栓孔的位置度，所有螺栓孔的中心要均匀分布在规定的中心圆上，位置度公差不超过0.5mm，保证现场安装时螺栓可以顺利穿入，不会出现螺栓别劲的问题；另外法兰颈部的过渡曲面要做平滑处理，不能出现尖锐的棱角，避免应力集中位置在承压时出现结构失效。焊接端的坡口角度、钝边厚度也要符合焊接工艺要求，保证现场焊接时焊缝可以充分焊透，避免出现未焊透、夹渣等焊接缺陷影响接头强度。

　　在不同的应用场景中，这款法兰的材质可以根据输送介质的腐蚀性、工作温度进行调整，常规工况下采用碳素钢材质就能满足强度要求，有腐蚀性介质的工况可以选用不锈钢或者合金钢材质，但不管采用哪种材质，结构尺寸都保持统一的互换性，只要通径、压力等级、密封面形式一致，不同厂家生产的同规格法兰都可以实现互换安装，这也是标准化管路连接件的核心优势，能够大幅降低管路系统的设计、采购、安装成本，保障工业管路系统的长期稳定运行。
