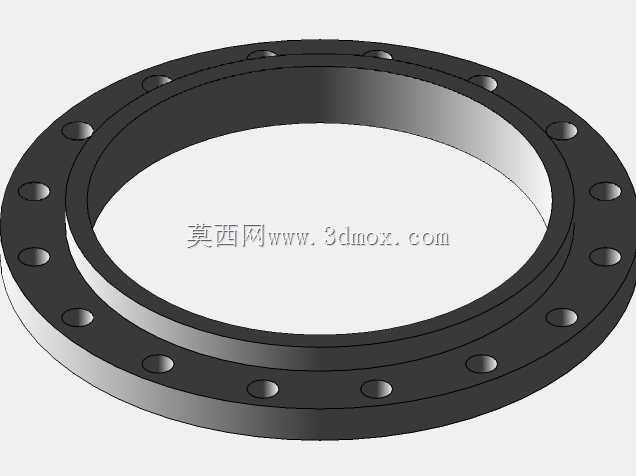

18英寸150LB突面带颈平焊法兰结构

　　在石油化工、市政给排水、电力输送等行业的中低压管路布设场景中，法兰是实现管段之间、管路与设备之间可拆卸密封连接的核心承压部件，本次呈现的18英寸公称通径、150磅压力等级的突面带颈平焊法兰，是适配ASME B16.5标准体系管路的常用连接构件。从实际工程应用来看，这类法兰常被用在常温常压的工艺水输送、低压燃气输送、循环水管路系统中，相比对焊法兰，平焊结构的法兰在现场安装时对管段端部的预处理要求更低，施工效率更高，适合压力波动小、介质无强腐蚀性的常规管路场景。

　　从结构设计逻辑来看，该法兰采用RF突面密封结构，密封面高出法兰盘本体一定高度，表面加工有细密的水线纹路，安装时配合非金属垫片，依靠螺栓预紧力让垫片产生形变填充密封面微观间隙，实现管路的静密封，避免介质泄漏。法兰盘周向均匀布设螺栓孔，孔位的分度圆直径、孔径尺寸严格匹配150LB压力等级18英寸法兰的标准要求，保证不同厂家生产的同规格法兰具备互换性，现场安装时无需二次扩孔或调整位置。带颈结构的设计，是为了强化法兰盘与接管连接位置的结构刚度，平焊法兰的颈部高度低于对焊法兰，焊接时仅需要在法兰内侧与接管端部进行角焊缝焊接，外侧根据压力等级要求可选择补焊或不焊，相比对焊法兰的坡口对接焊，焊接工作量更小，对现场焊工的操作要求也更低，适合大规模管路铺设时的快速安装。

　　从安装边界尺寸来看，该法兰的外径尺寸匹配150LB压力等级的规范要求，螺栓孔数量与孔径严格遵循标准参数，法兰盘厚度满足150LB等级下的承压强度要求，能够承受该压力等级下的管路静压、温度形变带来的应力，不会出现法兰盘翘曲变形导致的密封失效。法兰内孔尺寸与18英寸公称通径的钢管外径匹配，安装时将钢管插入法兰内孔至预定深度，调整法兰端面与管段轴线的垂直度后即可进行点焊固定，后续完成角焊缝焊接后即可进行管路组对。

　　在实际选型应用中，这类SO RF法兰需要匹配对应压力等级的螺栓、螺母与垫片，螺栓预紧时需要采用对角交叉紧固的方式，避免单侧受力过大导致法兰面偏斜，影响密封效果。由于是平焊结构，该法兰不适合用在管路存在频繁压力波动、温度骤变的工况，这类工况下焊缝位置容易出现疲劳裂纹，导致介质泄漏，因此在设计选型阶段，需要根据管路的实际工作压力、工作温度、介质特性确认是否适用该类型法兰。建模过程中，对法兰颈部的过渡圆角做了合理优化，避免应力集中，螺栓孔的位置度严格按照标准公差设置，密封面的粗糙度按照Ra3.2-6.3μm的要求做了示意，能够满足工程设计阶段的装配校验、管路排布模拟的使用需求，设计人员可以直接将该模型导入管路装配体中，核对法兰与周边阀门、设备接口的安装间隙，确认螺栓操作空间是否充足，避免现场安装时出现干涉问题。
