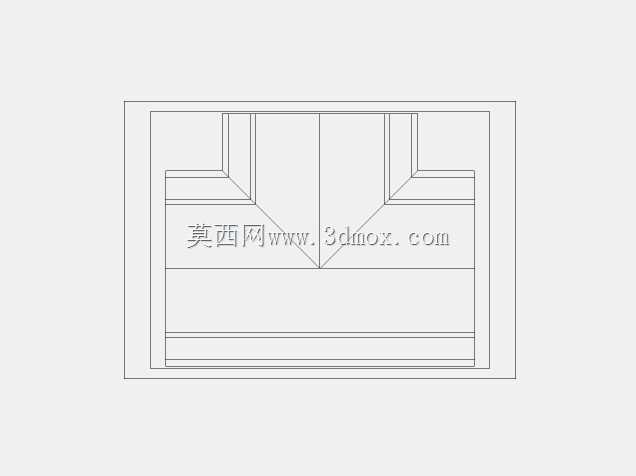

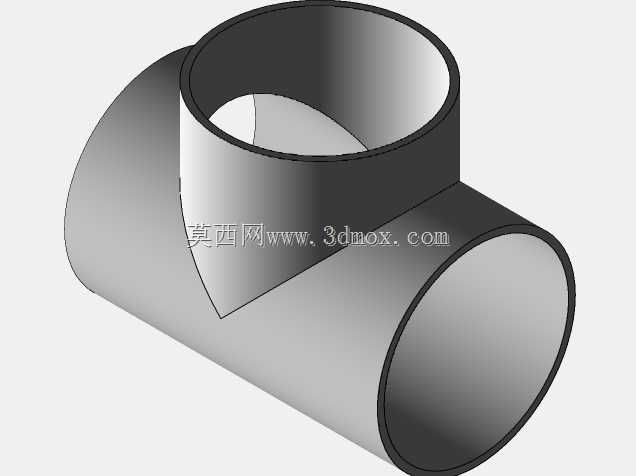

十英寸等径正三通管路连接件结构设计

　　在工业流体输送管网的搭建作业中，等径三通是实现管路正交分流、合流动作的核心连接件，这款十英寸规格的等径正三通，主要适配公称通径十英寸的主管道支路布设场景，常见于市政给排水主管网分支、化工介质输送管线分流、暖通循环水系统支路接驳、大口径通风管道换向等工程场景，能够在不改变管路通径的前提下，完成垂直方向的管路拓展，避免异径转接带来的流道突变阻力。从实际使用的功能特性来看，这款等径三通三个接口的通径完全一致，相贯线位置采用圆弧过渡结构，没有直角折角的流道死区，流体经过分流位置时的局部阻力系数更低，能够减少介质输送过程中的压损，同时避免固体颗粒类介质在转角位置沉积堵塞，适配清水、腐蚀性化工流体、含杂质浆液、低压气体等多种介质的输送需求，

　　接口端可适配焊接、法兰对接等多种连接方式，满足不同压力等级的管路安装要求。在结构设计的思路层面，这款三通的主体采用等径圆柱管正交相贯的结构形式，两个水平方向的接口保持同轴度公差控制在行业标准允许范围内，垂直方向的接口轴线与水平管轴线垂直相交，交点位于水平管的中心轴线上，保证三个接口的通径中心完全对齐，避免安装后出现管路错位的应力集中问题。相贯线位置的壁厚做了均匀过渡处理，没有局部壁厚骤减或者增厚的情况，既保证了该位置的承压能力，也避免焊接作业时出现焊不透或者应力开裂的问题，管体的内外壁均做了平滑处理，没有毛刺、凸起等缺陷，减少介质流动时的紊流产生。从外形尺寸与安装边界来看，这款三通的水平段总长度、

　　垂直段高度均匹配十英寸管路的标准安装尺寸，接口的外径、壁厚符合对应压力等级的管材标准，安装时不需要额外对管材进行裁切修型，可直接与同规格的管材对接。水平方向的两个接口端面保持平行且与轴线垂直，垂直方向的接口端面与水平轴线平行，保证对接时的密封面能够完全贴合，不会出现偏斜导致的泄漏问题。安装作业时需要预留的操作空间匹配常规大口径管路的焊接或者法兰紧固作业需求，不需要额外扩大管廊或者管沟的安装空间，能够直接适配现有标准管架的布设间距，降低现场安装的改造成本。在实际工程选型过程中，这类等径三通的选用需要匹配管路的设计压力、介质特性，这款结构的三通因为相贯位置的过渡平滑，承压能力优于直角拼接的三通结构，能够在中低压管路系统中长期稳定运行，

　　不需要频繁的维护更换。建模过程中对相贯线的曲率做了精准控制，完全符合钣金展开或者管材焊接的加工要求，生产时可直接根据模型提取相贯线的切割轨迹，不需要二次放样计算，减少加工前的准备工作量，同时模型的壁厚参数均匀，能够直接用于有限元承压分析，验证不同压力下的结构应力分布，为工程选型提供数据支撑。对于管路设计人员来说，这款标准化的等径三通模型可直接调入管路装配体中使用，不需要重新绘制结构，能够提升管网三维布设的效率，同时模型的尺寸精度符合工程制图标准，生成的工程图可直接用于生产加工指导，避免建模误差导致的生产报废问题。
