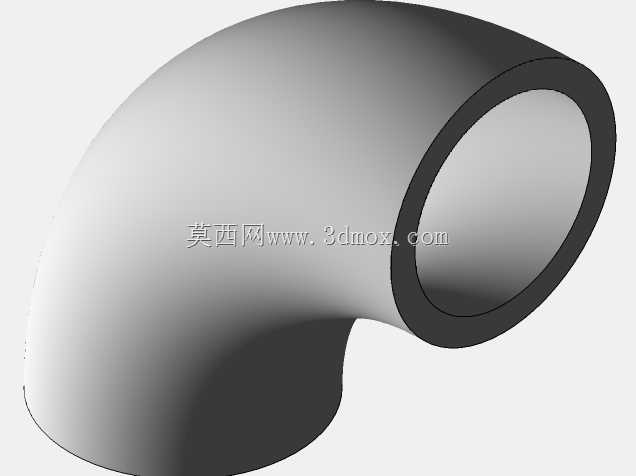

90度长半径0.75英寸弯头管件结构

　　在工业管路系统的布设场景中，弯头是改变管路介质流向的核心基础配件，这款90度长半径弯头的曲率半径为0.75英寸，适配小通径的低压流体输送管路，常见于小型气动控制回路、仪表测量引压管路、小型液压辅助油路以及民用给排水的细径管路布设场景中。长半径弯头的设计核心在于降低介质流经转向位置时的局部阻力，相较于短半径弯头，其流道过渡更为平缓，介质在转向过程中产生的涡流、紊流占比更低，一方面能够减少管路系统的压力损失，降低输送过程中的动力损耗，另一方面也能减弱带颗粒介质对管壁的冲刷磨损，延长管路配件的实际使用寿命。

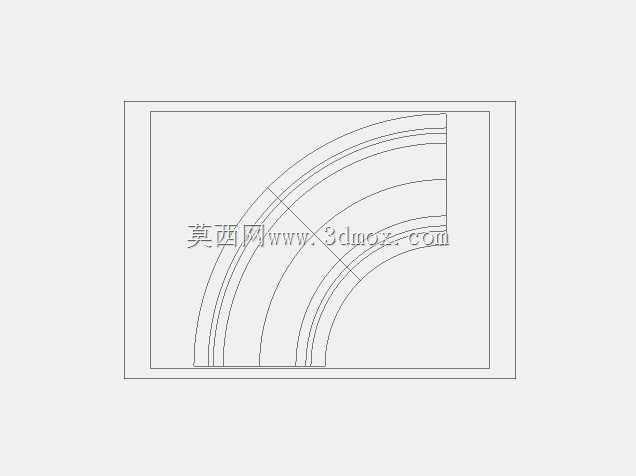

　　从结构设计逻辑来看，这款弯头采用等通径的圆弧过渡结构，两端接口为标准圆柱对接面，可适配同公称通径的直管段，通过焊接、卡套或者螺纹连接的方式完成管路拼接。建模过程中首先确定两端接口的中心轴线，保证两轴线呈90度垂直相交，再以1.5倍公称通径的曲率半径绘制中心圆弧轨迹，沿轨迹扫掠生成等壁厚的弯管主体，两端预留标准长度的直段连接区域，保证对接时的同轴度与连接强度。壁厚参数根据0.75英寸通径对应的常规管路压力等级设定，满足低压工况下的承压需求，内壁做光滑过渡处理，不存在台阶、锐角等容易造成介质滞留或者应力集中的结构缺陷。

　　从安装边界来看，这款弯头两端接口的中心距与长半径弯头的标准安装尺寸一致，在管路排布设计时，可直接按照标准90度长半径弯头的安装空间预留位置，不需要额外调整相邻管路件的布设间距。弯头的外轮廓无突出的结构凸台，安装时不会和周边的管路支架、其他阀件产生干涉，适配紧凑布设的小型管路系统。在实际应用中，这类小通径长半径弯头多用于对管路压力损失控制有一定要求的场景，比如精密气动设备的供气回路，平缓的流道能够保证气压输出的稳定性，避免气流转向时产生的压力波动影响末端气动元件的动作精度；在小型润滑油路中，平缓的流道也能减少润滑油流动时的阻力，保证润滑点位的供油顺畅。

　　建模过程中对弯管的弯曲段做了壁厚一致性校验，避免弯曲过程中出现外侧壁厚减薄、内侧壁厚堆积的结构缺陷，保证整个弯头各个位置的承压能力均匀，两端的连接端面做了平面度处理，保证对接时的密封性能，若采用焊接连接，端面的平整性能够保证焊道均匀填充，减少焊接缺陷的产生概率；若采用卡套连接，平整的端面能够和卡套密封面紧密贴合，避免介质渗漏。这类小尺寸弯头在机床的润滑管路、小型自动化设备的气路布设、实验室的气液输送管路中都有大量应用，其标准化的结构尺寸能够和市面上同规格的管路配件通用互换，不需要单独定制适配连接件，降低了管路系统的搭建与维护成本。在管路三维布线设计时，这类标准弯头的模型可直接调用，能够快速完成管路走向的调整，准确核算管路的整体长度与安装空间，避免实际安装时出现管路长度不足、干涉周边结构的问题。
