五英寸等径三通管路连接件结构

　　在工业流体输送管网的搭建作业中，等径类三通管件是最常被用到的管路分流构件，这款五英寸规格的等径三通，主要适配公称通径一致的主管道与分支管路衔接需求，在市政给排水、化工介质输送、暖通循环管网、工业气动系统等场景中都有广泛应用。不同于异径三通需要匹配不同通径管路的变径结构，这款三通三个接口的通径尺寸完全一致，能够在不改变管路通径的前提下，实现流体的90度方向分流或者合流，当管网需要从主路引出同流量级别的支路时，不需要额外加装变径接头，直接通过该构件就能完成管路走向的拓展，有效减少管路连接节点，降低管网的泄漏风险点。

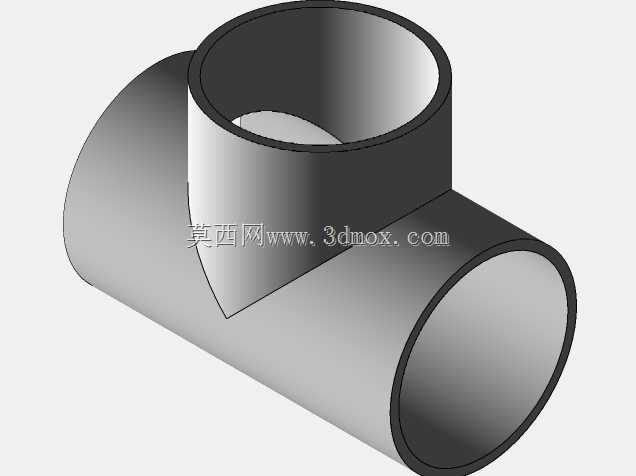

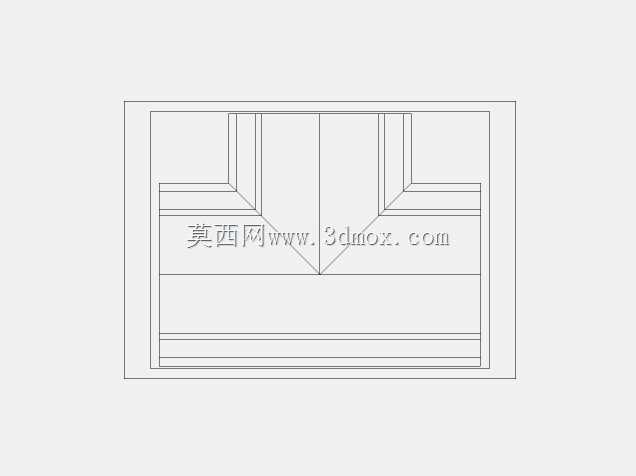

　　从结构设计逻辑来看，这款三通采用正交相贯的结构形式，主管与支管的轴线呈90度垂直交汇，相贯线位置做了平滑的圆弧过渡处理，没有尖锐的应力集中棱角，在建模过程中需要精准计算两个等径圆柱面的相贯线轨迹，保证交汇处的壁厚均匀一致，避免局部壁厚过薄导致承压能力不足，或是壁厚过厚造成材料浪费、流体阻力增大的问题。整个构件的主体为等壁厚圆筒结构，三个端口的端面都做了平齐处理，能够适配焊接、法兰连接、卡箍连接等多种常见的管路连接形式，端口的圆度公差控制在合理范围内，保证连接时能够与对接管路完全贴合，不会出现错位、间隙过大的装配问题。

　　从实际安装边界来看，这款五英寸等径三通的轴向尺寸、支管伸出长度都符合常规管路配件的安装尺寸规范，在管网排布设计时，不需要为该构件预留额外的特殊安装空间，按照同规格标准三通的安装间距预留操作空间即可。构件的内表面做了平滑过渡处理，交汇处没有凸起的结构阻挡流体通行，能够有效降低流体经过时的局部阻力损失，减少输送过程中的能耗，同时平滑的内壁也不容易积存介质残渣，降低管网堵塞的概率，在输送带有少量固体颗粒的流体介质时，也能保持较好的通过性。

　　在结构强度设计层面，这款三通的壁厚取值匹配五英寸管路的常规承压等级，能够满足中低压流体输送的强度要求，正交交汇的位置通过曲面过渡分散管路运行时产生的内压应力与管路振动带来的附加载荷，避免长期运行过程中相贯线位置出现疲劳开裂的问题。建模过程中对相贯位置的曲率做了连续化处理，保证整个构件的曲面曲率连续，在后续做有限元应力分析时，不会因为曲面突变出现应力计算失真的情况，也方便后续根据不同的承压需求调整壁厚参数，快速衍生出不同压力等级的同规格三通模型。

　　在实际工程选型过程中，这类等径三通的选用需要匹配主管道的通径尺寸、输送介质的特性、管网的工作压力与温度参数，这款五英寸规格的构件适配所有通径为五英寸的金属或非金属管路对接，在管路排布需要做直角分流的节点处，直接替换原有直管段即可完成支路引出，不需要对原有管网做大幅度的改动，非常适合现有管网的升级改造项目，也能在新建管网的标准化排布中直接选用，减少现场设计的工作量。不同于铸造一体成型的三通需要预留拔模斜度，这款三维结构完全按照理想的等壁厚正交结构建模，能够为后续的铸造模具设计、焊接工装设计、3D打印快速样件制作提供精准的结构参考，也能直接导入流体仿真软件，模拟不同流速、不同介质下的管路阻力与流场分布情况，为管网的整体水力计算提供准确的构件参数支撑。
