18英寸等径三通管路连接件结构设计

　　在市政给排水、化工流体输送、暖通空调循环管网、油气集输等大口径管路系统中，等径三通是实现管路分支转向的核心连接件，18英寸规格的等径三通主要适配DN450公称通径的主管道，用于在不改变管路通径的前提下，引出同口径的分支管路，满足流体分流、合流的工艺需求。这类大口径等径三通的应用场景覆盖长距离输水干线、大型化工装置的工艺物料管网、区域集中供热的一次管网、船舶动力系统的管路排布等，在管路系统中承担着介质流向切换、支路分配的关键作用，其结构可靠性直接影响整个管网的运行稳定性。

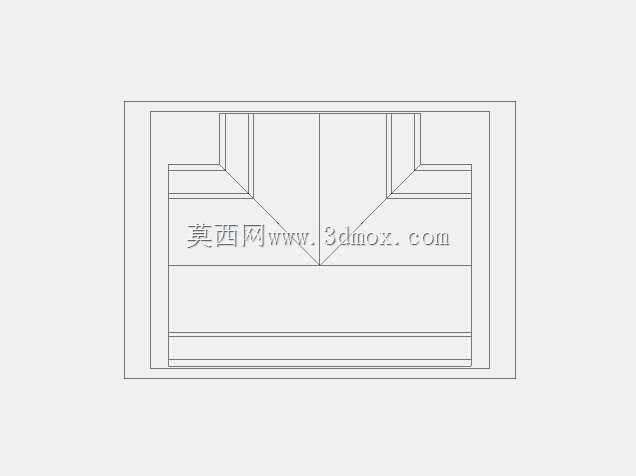

　　从实际工程应用角度看，大口径等径三通的受力状态远比直通管路复杂，主管与支管的相贯线区域是应力集中的高发位置，在内部介质压力、管路热胀冷缩位移、外部支撑载荷的共同作用下，相贯线位置的峰值应力往往会达到主管路直管段应力的2-3倍，因此在结构设计阶段，需要重点对相贯区域做结构强化处理。本次设计的18英寸等径三通采用等壁厚正交结构，主管与支管的轴线垂直相交，三个连接端面均为标准平口结构，可直接与同规格的无缝钢管、法兰组件做焊接连接，相贯线位置采用平滑圆弧过渡处理，避免直角结构带来的应力突变，同时在相贯区域的内壁做了圆滑修型，减少流体在分支位置的湍流阻力，降低介质输送过程中的压损，也能避免固体杂质在转角位置沉积造成管路堵塞。

　　在外形尺寸与安装边界的设计上，该三通的主管长度、支管伸出长度均参照行业通用管路安装规范设定，三个端口的外径、壁厚公差严格匹配对应规格钢管的尺寸公差要求，保证现场焊接装配时的组对精度，不需要额外做坡口修配即可满足焊接工艺要求。安装过程中，需要在三通的主管两端、支管末端分别设置独立的管路支撑，避免三通本体承受管路的轴向拉压载荷与垂直方向的重力载荷，尤其是在输送高密度流体、或者管路存在振动工况的场景下，支撑位置需要做减震处理，防止长期振动载荷造成相贯线位置出现疲劳裂纹。对于有防腐要求的应用场景，三通的内外壁在焊接完成后需要做统一的防腐涂层处理，相贯线位置的涂层要保证厚度均匀，避免出现涂层死角造成局部腐蚀。

　　从设计思路层面，这类等径三通的建模过程首先要确定主管与支管的中心轴线位置，保证正交精度，随后通过布尔运算完成相贯区域的实体融合，再对相贯线的内外边缘做倒圆角处理，圆角半径根据壁厚取值，一般取壁厚的0.3-0.5倍，既保证应力分散效果，也不会造成局部结构过厚带来的焊接应力集中。建模过程中需要严格控制三个端口的圆柱度、端面与轴线的垂直度，避免现场安装时出现组对错边，影响焊接质量。对于需要做有限元校核的场景，可直接基于该三维模型划分网格，施加内压、位移约束等载荷，验证相贯区域的应力水平是否满足材料许用应力要求，也可基于模型开展流体仿真，分析不同流速下三通内部的流场分布、压损情况，优化过渡圆角的参数，进一步降低流体阻力。

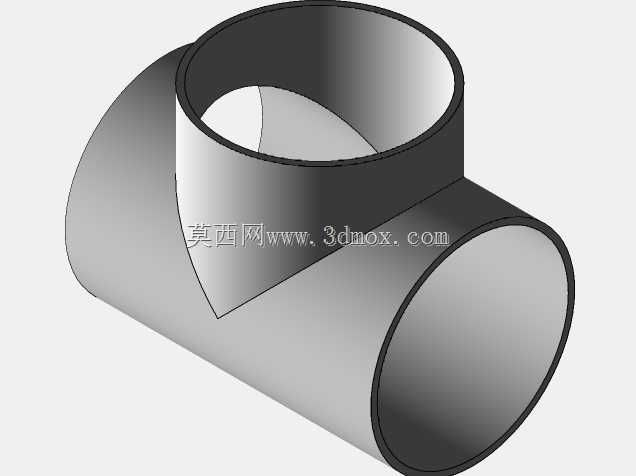

　　在实际选型过程中，18英寸等径三通的选用需要匹配管路的设计压力、设计温度、输送介质的腐蚀特性，选择对应材质的坯料加工，常见的材质包括碳钢、不锈钢、合金钢等，不同材质的三通在壁厚设计上会有差异，但整体结构形式保持一致。该三维模型完整还原了等径三通的实体结构，相贯线过渡自然，尺寸精度满足工程设计要求，可直接用于管路系统的三维排布设计、干涉检查、工程出图，也可作为有限元分析、流体仿真的基础模型使用，帮助设计人员在方案阶段快速完成管路系统的搭建，减少重复建模的工作量，提升管路设计的效率与准确性。
