基础螺栓锁紧式注塑成型模具结构

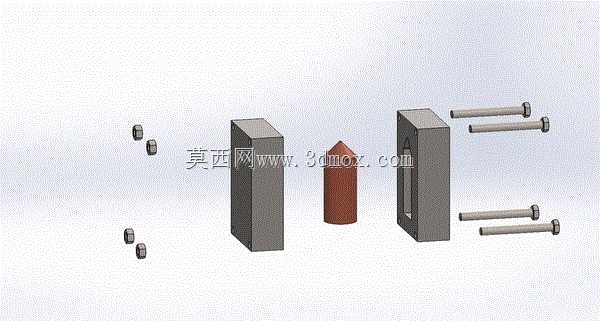

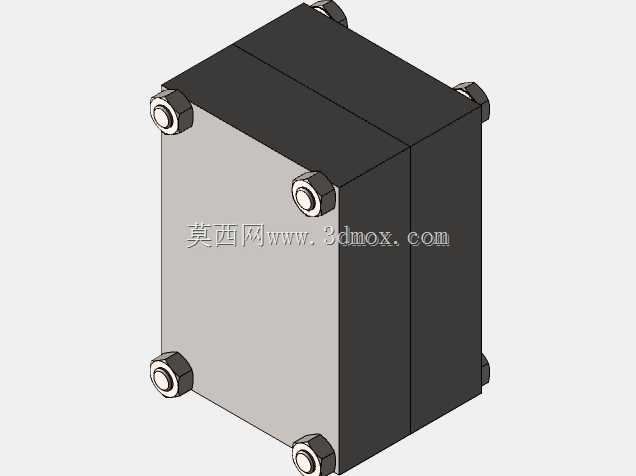

　　这套模具结构面向小批量塑胶件试制场景设计，适配立式注塑机的安装工位，模架整体采用方正的块式布局，两侧模体的合模导向依靠加工在模架贴合面的定位槽实现，无需额外加装导柱导套，能压缩模架整体厚度，适配小吨位注塑机的开模行程限制。整套模具的锁紧结构采用外六角螺栓贯穿锁紧方式，四组螺栓分别布置在模架的四个边角位置，螺栓穿过定模架的光孔后拧入定模架对应位置的螺纹孔，合模时按对角顺序逐步拧紧螺栓，可保证模架分型面受力均匀，避免成型过程中出现披锋、飞边问题。模腔部分直接在两块模架的贴合面铣削加工成型，针对中间带锥形端头的圆柱类塑胶零件，型腔的进料口开设在模架顶部的中心位置，流道采用短锥形设计，能减少注塑过程中的料把残留，降低后续修剪工序的工作量。

　　模架的外侧加工有对应的扳手让位缺口，拧紧边角螺栓时无需额外垫高模架，普通开口扳手即可完成锁紧操作，适配车间一线的快速装模需求。从安装边界来看，整套模架的长宽尺寸控制在200mm以内，厚度不超过120mm，可直接固定在注塑机的标准工作模板上，模架底部无需额外加装定位键，依靠模板上的压紧块即可完成固定，装模耗时比标准带导柱模架缩短近三分之一。设计过程中优先考虑了加工便利性，模架的所有外露面均采用平面铣削加工，无复杂曲面结构，普通数控铣床甚至普通铣床配合平口钳即可完成全部加工工序，无需用到电火花、线切割等特殊加工设备，适合小型机加工车间自制简易模具使用。成型时的排气依靠分型面的自然贴合间隙实现，因为成型零件体积较小，

　　注塑过程中产生的气体可通过分型面缝隙顺利排出，不会出现困气、烧焦等成型缺陷。开模时只需对角松开所有锁紧螺栓，即可分开两块模架取出成型零件，模腔的脱模斜度设置在1.5度，成型后的零件可直接从模腔中倒出，无需额外设置顶出机构，进一步简化了模具结构，降低了制造成本。这套结构尤其适合单件、小批量的塑胶样件试制，不需要复杂的模具配件，加工周期短，制造成本低，在产品研发阶段的样件验证环节实用性较强，针对形状简单的轴类、套类塑胶零件，可快速完成模具制作并投入试生产，能大幅缩短样件的交付周期。模架的材料可选用45号钢调质处理，无需进行淬火硬化，因为小批量生产过程中模腔的磨损量极小，调质后的硬度即可满足成型需求，进一步压缩了模具的制作成本。

　　螺栓选用标准8.8级外六角螺栓，长度根据模架总厚度选配，确保拧入螺纹孔的深度不小于螺栓直径的1.5倍，保证锁紧强度足够，避免注塑过程中受射胶压力影响出现模架涨开的问题。模腔的尺寸加工按照塑胶材料的收缩率预留余量，针对常用的ABS材料，收缩率取千分之五，成型后的零件尺寸可满足一般的公差要求，若有更高精度需求，可在试模后对模腔进行少量修配即可达标。
