多层板结构热塑性塑料注塑成型模具

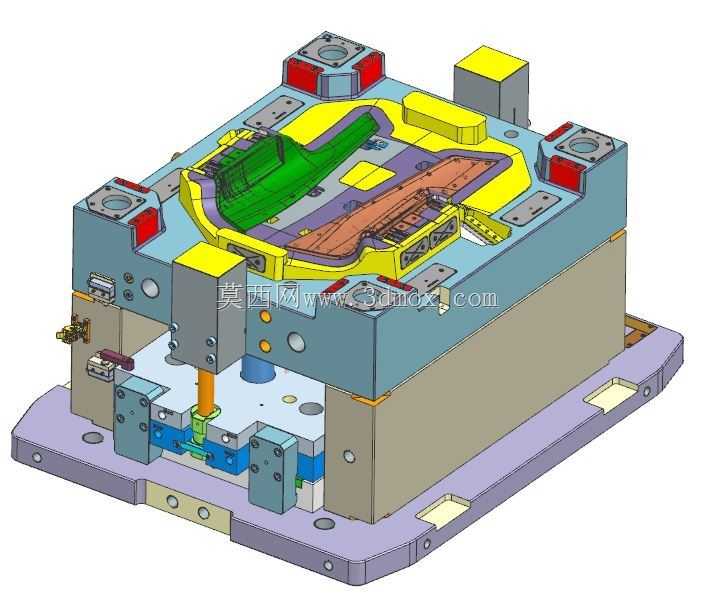

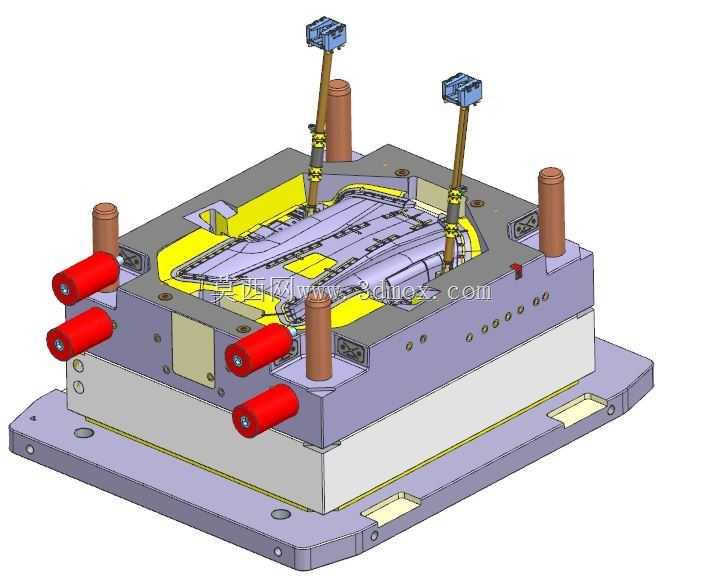

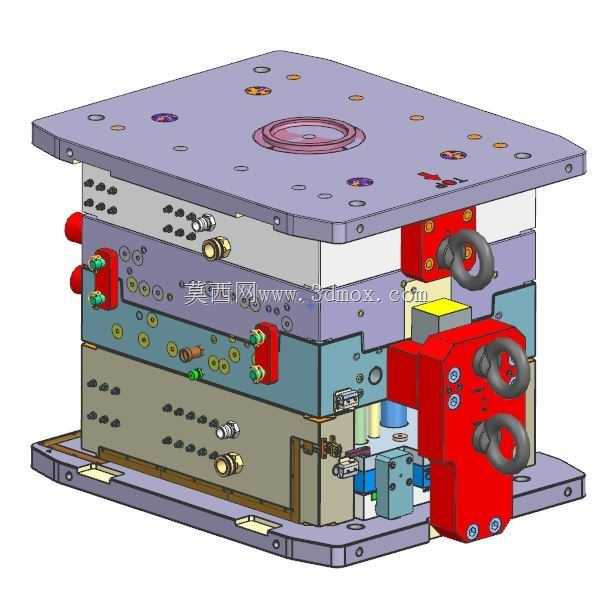

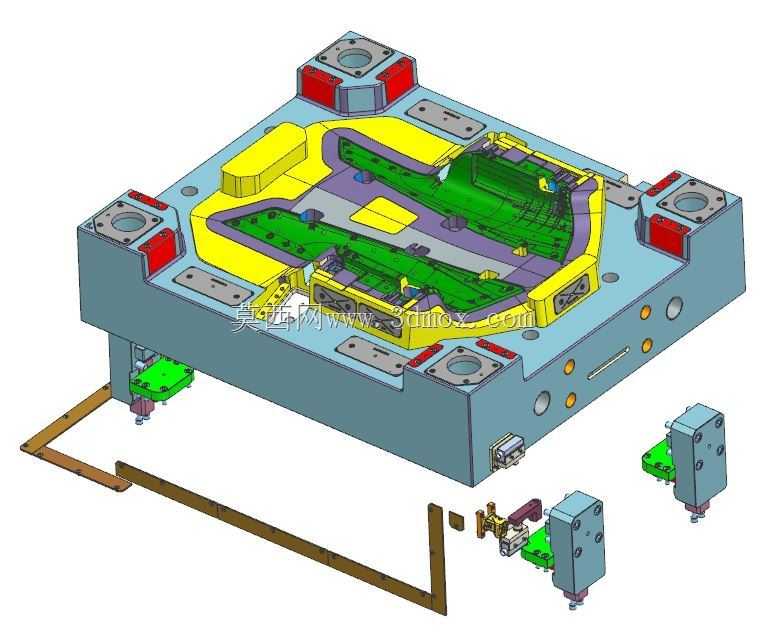

　　这套注塑模具主要面向民用塑料壳体、工业小型结构件的批量注塑生产场景，适配常见的卧式注塑机安装接口，可直接完成热塑性塑料的充模、保压、冷却、开模顶出全流程作业。从结构布局来看，模具采用标准三板式叠层设计，从上至下依次排布定模固定板、流道板、定模板、动模板、动模支撑板、顶出机构安装板、动模固定板，各层板件通过精密导柱导套实现合模定位，定位精度可控制在0.02mm以内，避免合模错位导致的塑件飞边、壁厚不均问题。模具侧面设置的三个环形吊环是专门为车间吊装转运设计的承重结构，单个吊环额定承重满足整模吊装需求，安装位置经过重心核算，吊装时可保持模具水平状态，方便快速与注塑机模板完成对接。侧面外露的黄铜接头是冷却水路的外接接口，

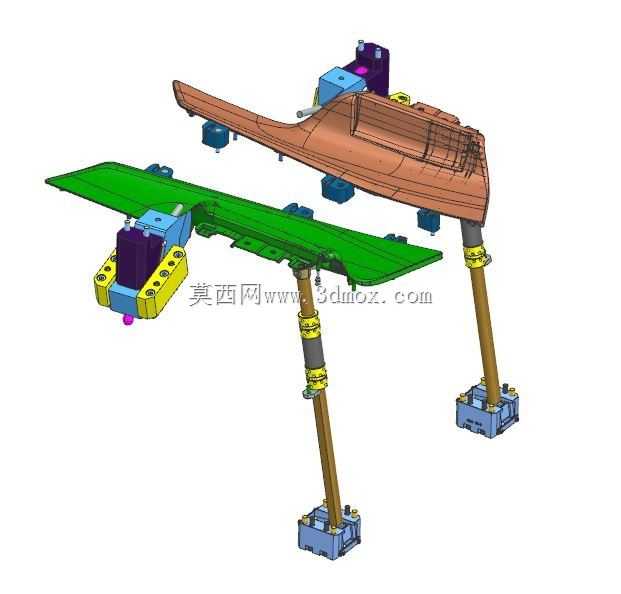

　　采用标准管螺纹规格，可直接对接车间常规冷却水循环管路，模具内部的冷却水路随型腔轮廓排布，可保证塑件各区域冷却速率均匀，减少塑件内应力残留，降低成型后翘曲变形的概率。红色的侧抽芯滑块组件是这套模具的核心功能结构，针对塑件侧面的倒扣结构设计，采用斜导柱驱动的抽芯方式，开模过程中随动模后退动作自动完成侧型芯抽出，无需额外配置液压抽芯机构，可简化模具配套控制逻辑，降低设备适配门槛。模具的顶出机构采用多顶针均匀排布设计，顶针位置对应塑件的非外观面与加强筋位置，顶出过程中受力均匀，避免顶出痕迹影响塑件外观质量，同时防止顶出力不均导致的塑件顶白、顶穿缺陷。设计过程中充分考虑了生产现场的维护便利性，各紧固件、易损配件均采用标准规格，导套、

　　耐磨板等易磨损部件设计为可更换结构，长期生产出现磨损后无需拆解整模即可完成配件更换，减少停机维护时间。模具的安装边界完全适配常规200吨级卧式注塑机的拉杆间距、模板螺孔位置，无需额外制作过渡连接板即可完成装夹，适配主流牌号的PP、ABS、PC等常见热塑性塑料的成型工艺参数，流道设计采用平衡式布局，多腔排布时各型腔进料压力一致，可保证同批次塑件的尺寸一致性与成型质量稳定性。
