T型接头焊接应力场仿真分析模型

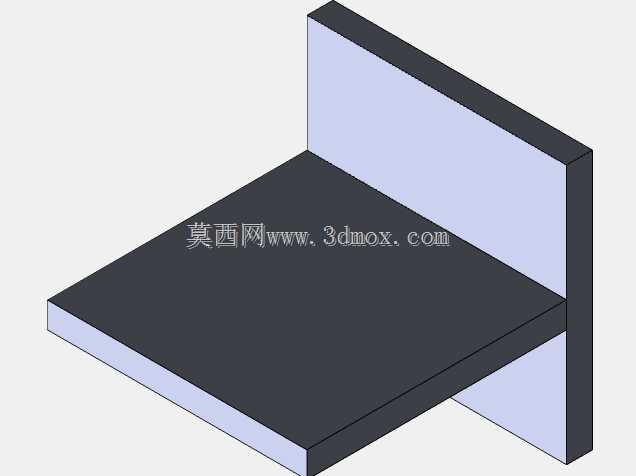

　　在重型机床床身、钢结构承重节点的焊接加工场景中，T型角接接头是应用占比最高的连接形式之一，这类接头的焊接残余应力分布直接决定了构件后续的抗疲劳性能、尺寸稳定性以及长期服役寿命，很多机床大件在焊后出现的导轨安装面变形、拼接处开裂问题，追根溯源都是焊接阶段的应力管控不到位导致的。这个仿真模型针对两块等厚薄板垂直拼接的典型T型接头搭建，完全还原实际焊接过程中的热-结构耦合作用逻辑，没有对焊缝区域的网格做过度简化，在焊缝熔合线、热影响区位置做了网格加密处理，能够精准捕捉焊接过程中瞬态温度场变化带来的应力演化规律。从模型的边界设置来看，垂直板的上边缘做了全自由度约束，水平板的自由端施加了均匀分布的面载荷，

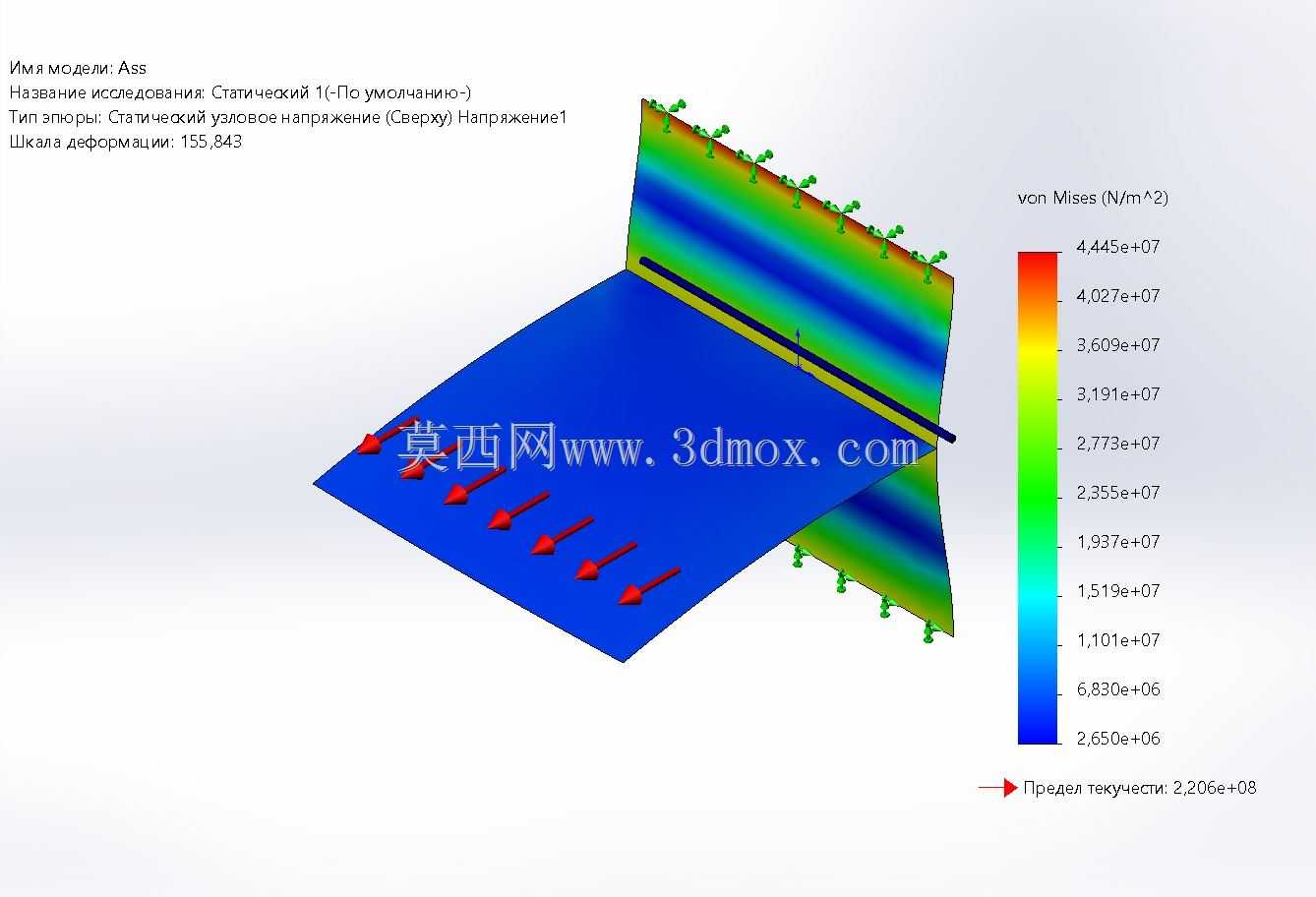

　　完全匹配实际生产中大型构件焊接时的装夹定位状态——车间里焊接这类T型筋板结构时，通常会用压板把立板的上端压紧在焊接工装平台上，水平板处于自由延展状态，焊后松开压板时的应力重分布是导致构件变形的核心诱因，这个模型的约束设置完全贴合这一实际工况，没有出现实验室仿真常见的过度约束问题。模型输出的von Mises应力云图可以直观呈现不同区域的应力水平，从云图分布能看到，焊缝根部位置的应力峰值接近材料屈服强度，这和实际生产中焊缝根部最容易出现冷裂纹、疲劳裂纹的失效规律完全吻合，热影响区的应力梯度变化也和实测数据趋势一致，水平板上远离焊缝的区域应力逐步降低到母材的弹性区间，立板靠近约束端的位置因为装夹限制，应力传递路径出现明显的拐点，

　　这一细节能够帮助工艺人员预判焊后拆除工装时的变形回弹量。在设计思路上，这个模型没有追求华而不实的复杂焊缝形貌，而是把核心计算资源集中在应力集中区域的求解精度上，两块板材的厚度、焊缝的焊脚尺寸都按照CA6140车床床身筋板的常用参数设置，水平板的宽度、立板的高度都预留了足够的计算边界，避免了边界效应对焊缝区域应力结果的干扰，模型里标注的最大变形量位置出现在水平板的自由端边缘，这和实际焊后筋板出现的角变形趋势完全一致，工艺人员可以基于这个变形量数据，提前预设反变形量，减少焊后校形的工作量。对于从事焊接工艺编制、结构设计的工程师来说，这类仿真模型可以直接用来验证不同焊接顺序、不同热输入参数下的应力分布差异，

　　不用每次都做耗时耗力的焊接工艺试验，尤其是在小批量定制化的机床构件生产中，提前通过仿真优化焊接参数，能够把焊后变形量控制在机械加工的余量范围内，避免出现焊后加工余量不足导致的构件报废问题。模型里的应力标尺设置覆盖了从母材最低应力到焊缝峰值应力的全区间，还标注了材料的屈服极限参考线，能够直接判断哪些区域进入了塑性变形阶段，哪些区域还处于弹性变形范围，这对制定焊后去应力退火的工艺参数也有参考价值——塑性变形占比高的区域，去应力退火的保温时间需要适当延长，才能充分释放残余应力。和很多只做几何形貌的焊接模型不同，这个模型完整搭载了材料的热物理性能参数、温度相关的力学性能参数，求解设置里考虑了焊接过程中的材料熔化、凝固相变带来的体积变化，计算结果的工程参考价值远高于纯几何展示类模型，不管是用来做焊接工艺的仿真验证，还是用来给新入职的工艺人员讲解焊接应力的分布规律，都能提供非常直观的量化参考。在实际生产场景中，这类T型接头不仅应用在机床床身的筋板连接上，在工程机械的承重臂、钢结构厂房的梁柱节点、船舶的舱壁加强筋位置都有大量应用，模型的参数化设置支持快速调整板材厚度、焊脚尺寸、约束位置，能够快速适配不同行业的焊接仿真需求，不用从零开始搭建仿真框架，能够大幅节省前期建模和网格划分的时间成本。
