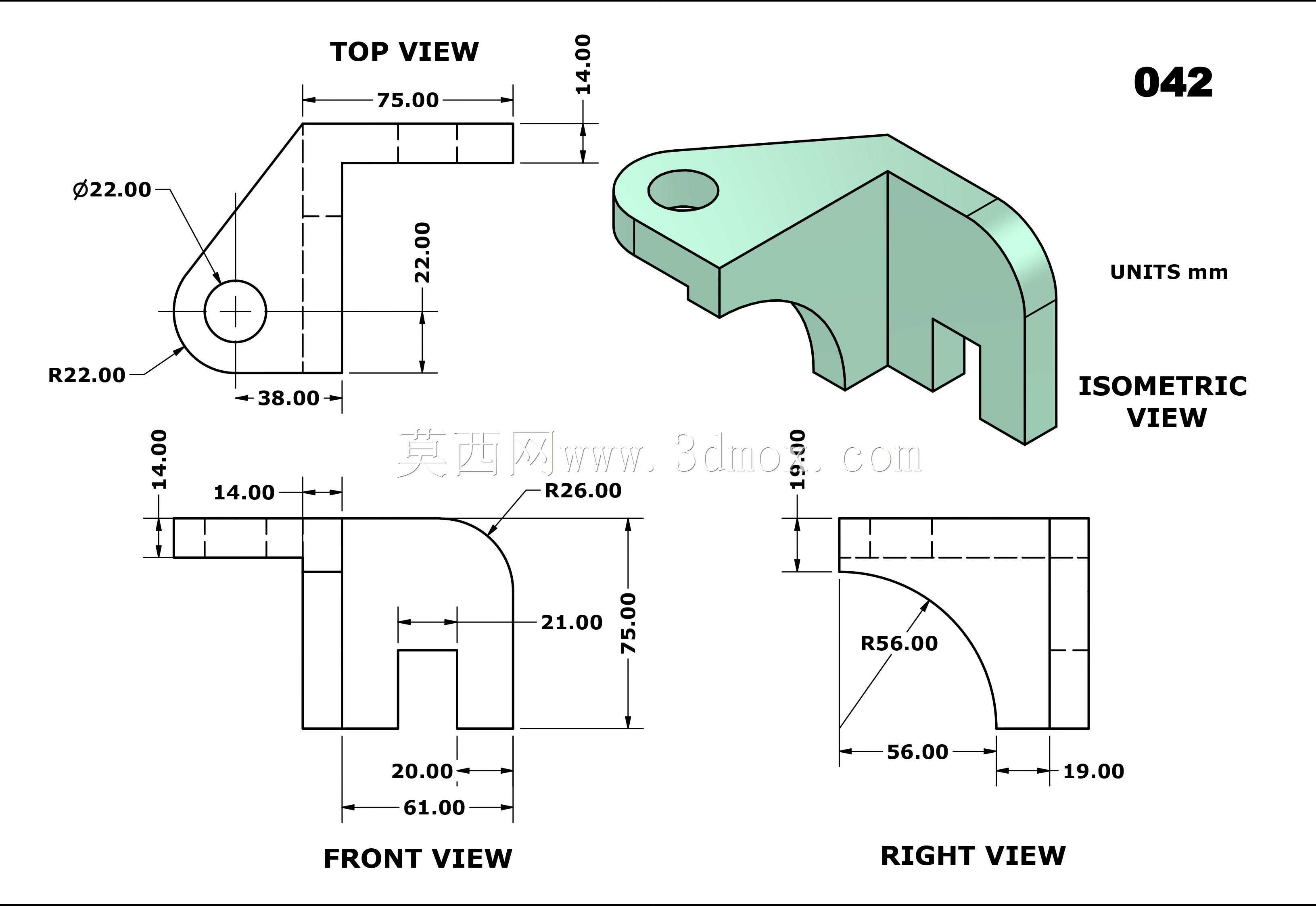

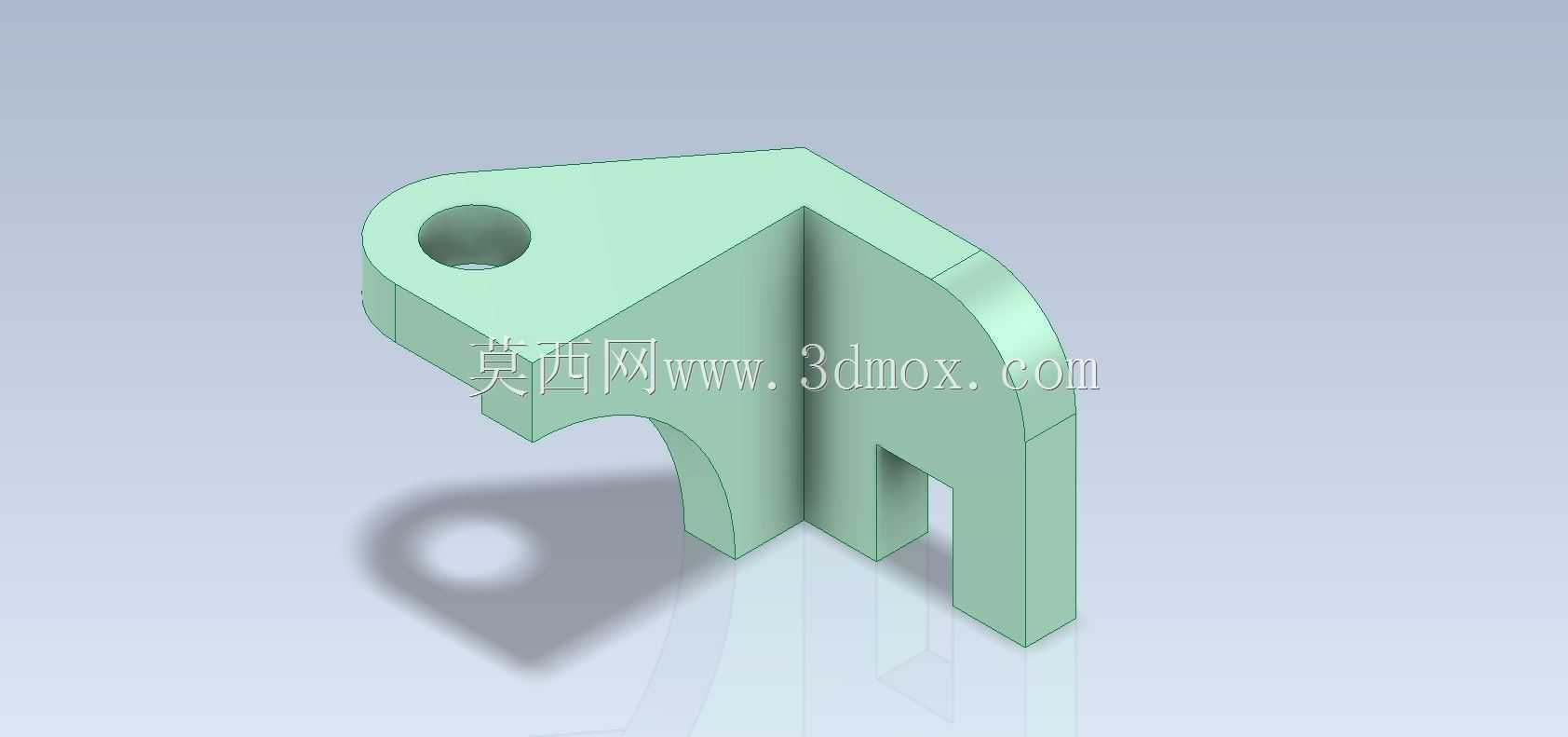

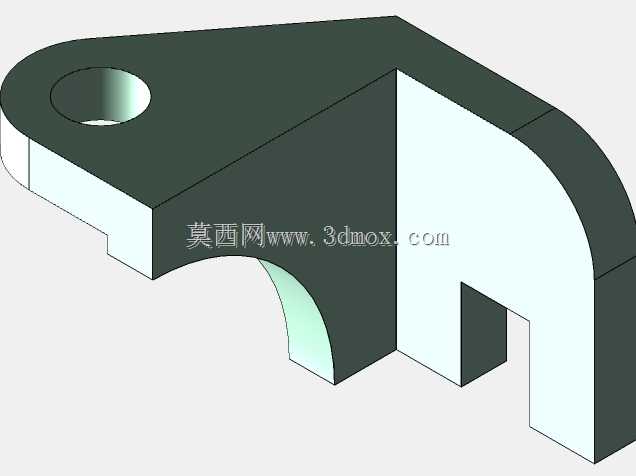

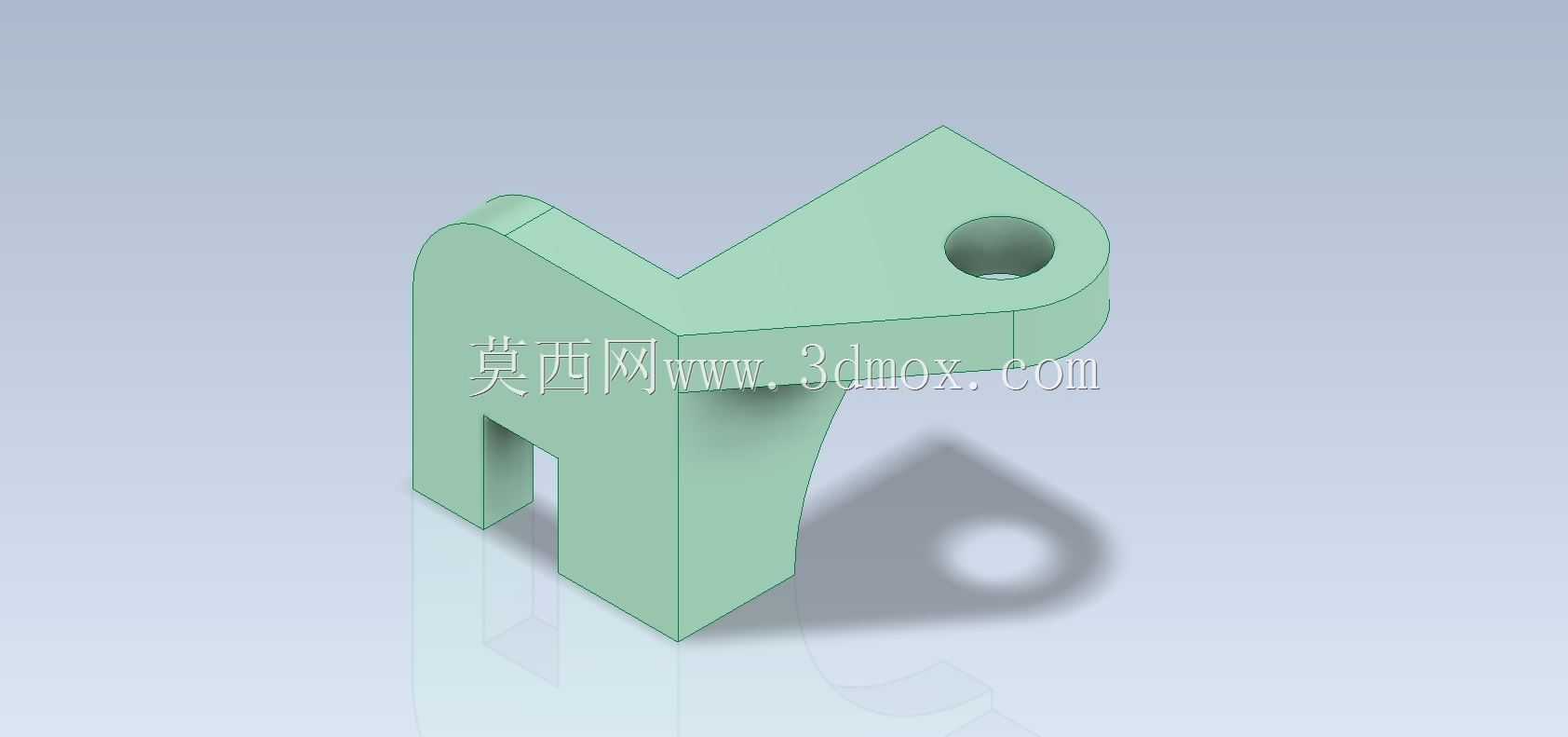

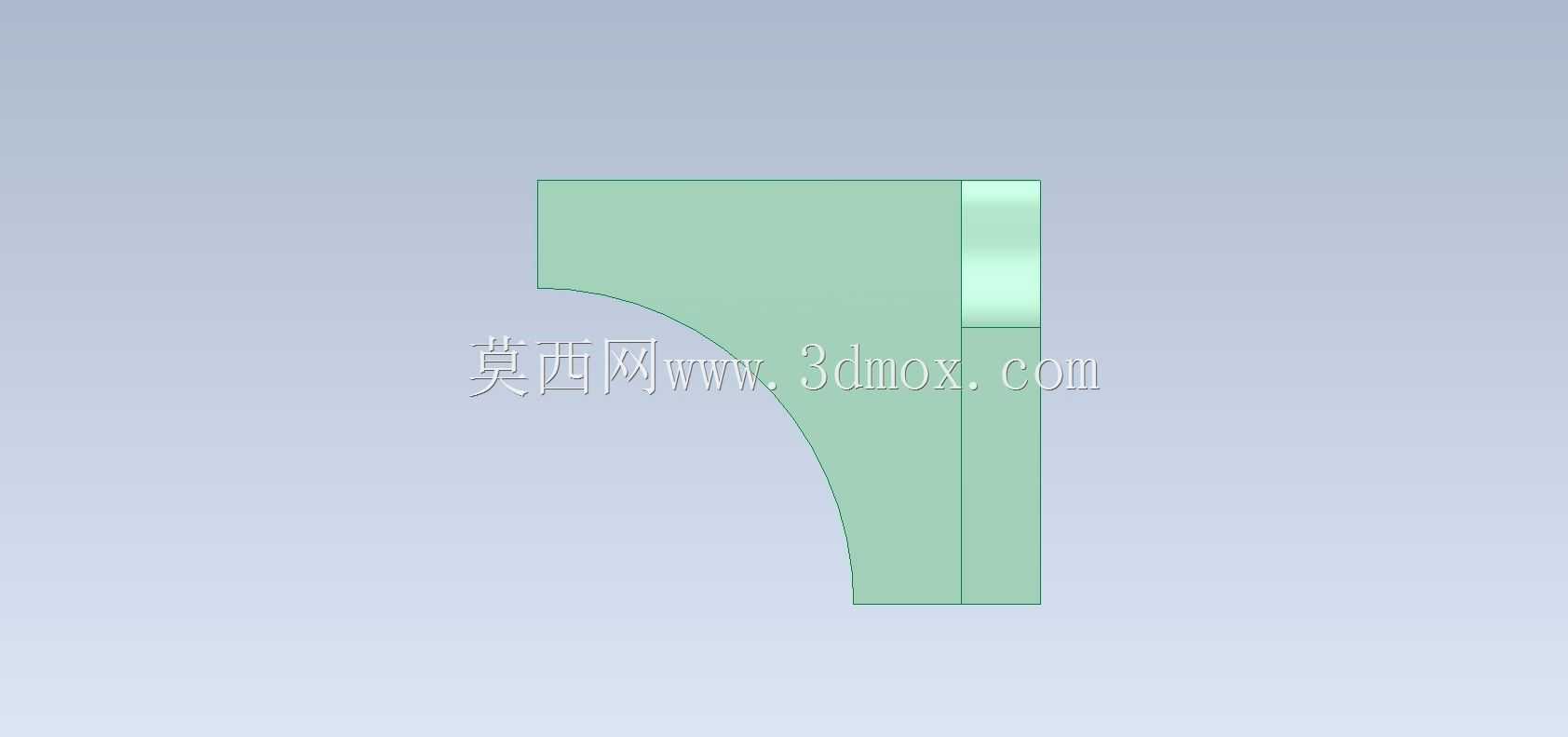

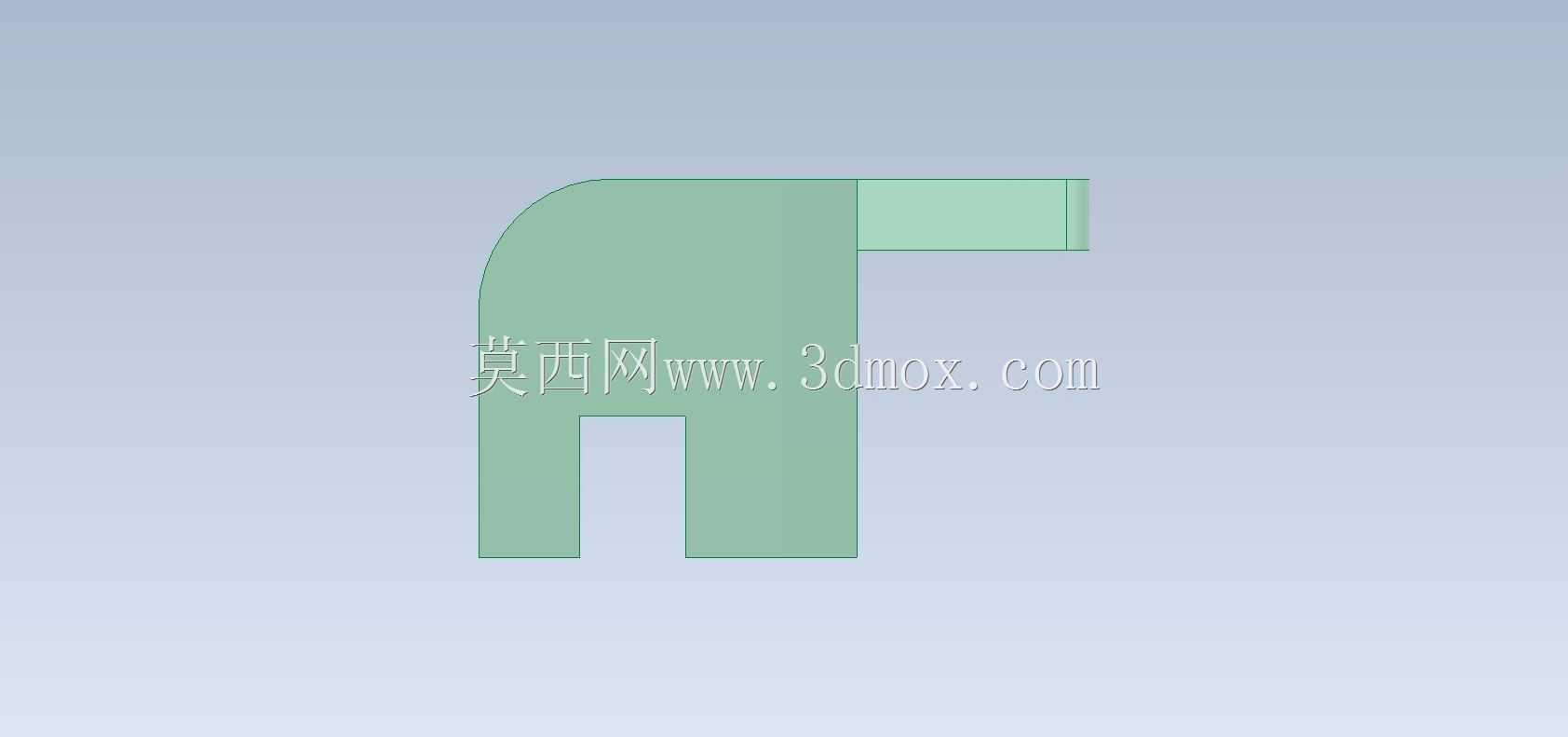

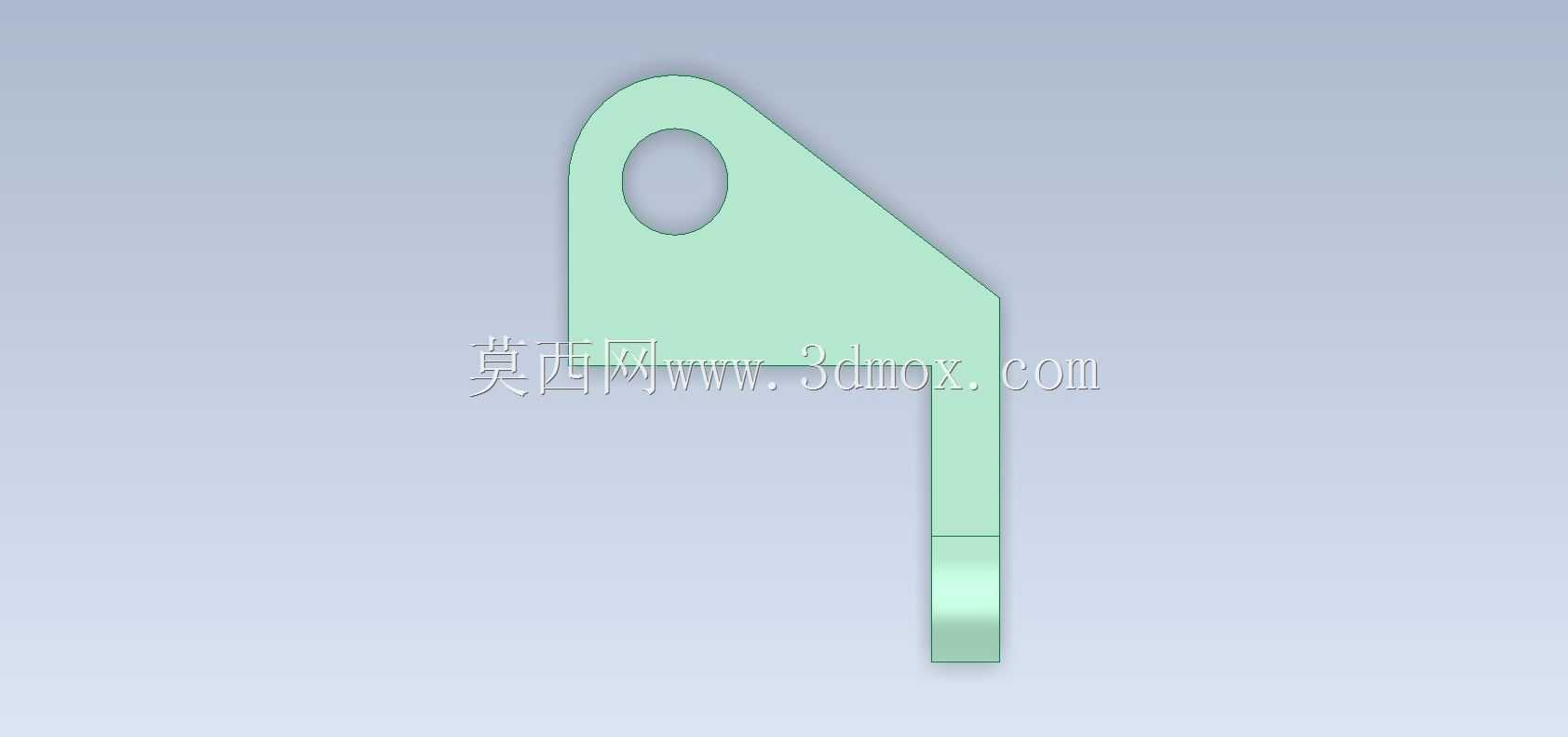

机床用L型带孔定位支撑练习构件

　　做机床加工类工装夹具的结构设计时，这类带单侧安装孔、下部带卡槽的L型支撑构件是入门建模练习里非常典型的案例，很多刚接触三维建模的工程师都会从这类规则几何形态的零件入手，练习拉伸、切除、倒圆角这些基础特征的操作逻辑，同时也能顺着建模过程理解机床工装里定位支撑件的实际设计逻辑。这类构件实际应用在CA6140这类普通车床的辅助工装里，主要作用是给轴类、盘类小型待加工工件提供侧向定位支撑，安装时通过上部的通孔穿入锁紧螺栓，固定在车床床身的侧边工装架或者中拖板的扩展安装位上，下部的开口卡槽刚好可以卡入工装架的定位凸条，不需要额外做防转结构就能抵消工件加工时传递过来的侧向切削力，避免支撑件在受力时发生周向转动，影响定位精度。从结构形态来看，

　　这个构件整体采用等壁厚设计，主体壁厚控制在8mm左右，既不会因为壁厚过薄导致装夹受力时发生形变，也不会因为壁厚过大增加不必要的材料成本，上部的安装孔直径设计为12mm，适配机床工装常用的M10锁紧螺栓，孔位做了0.5mm的倒角处理，避免螺栓穿入时被孔口的锐边刮伤螺纹，也能减少应力集中，避免长期受交变载荷时孔位周边出现裂纹。构件的弯折处做了R5的外圆角过渡，内侧对应做了R3的内圆角，一方面是建模时避免出现零厚度的几何错误，另一方面实际加工时这种圆角过渡也能减少铣削加工时的应力集中，同时去除锐边避免装配时划伤操作人员。下部的卡槽宽度设计为6mm，深度为15mm，刚好适配标准厚度的工装安装板凸边，卡槽的两个侧壁做了0.2mm的拔模斜度，

　　方便装配时快速卡入，也能在长期使用出现磨损后，依然可以通过锁紧螺栓的预紧力消除配合间隙，保证定位精度。设计这类构件的时候，首先要明确安装边界：上部安装孔的中心到构件底部的垂直距离要和工装架的安装孔位高度匹配，误差控制在0.1mm以内，否则安装时会出现螺栓别劲的情况，长期使用会导致螺栓断裂；其次要考虑受力方向，车床加工时工件传递给支撑件的力主要是沿水平方向的切削抗力，所以构件的竖直支撑面要和受力方向垂直，卡槽的受力侧壁要做加厚处理，避免受力时发生形变；另外还要考虑加工工艺性，整个零件所有特征都可以通过三轴铣床一次装夹完成加工，不需要二次翻面，减少装夹误差，所有的孔位、槽位的尺寸都取整数，方便加工时对刀，也方便后期做尺寸检测。

　　很多新手做这类练习件的时候容易忽略安装边界的问题，比如把安装孔的位置做的太靠近构件边缘，导致螺栓锁紧时边缘出现开裂，或者卡槽的尺寸没有留配合间隙，导致实际装配时卡不进去，还有的会把圆角做的太小，导致应力集中系数过高，零件受冲击时容易断裂。这类练习件虽然结构简单，但是涵盖了机械结构设计里最基础的安装定位、受力分析、工艺性考量的知识点，把这类基础零件的设计逻辑摸透，后续做复杂的机床工装、夹具设计时，才能更好的把控细节，避免出现低级的设计错误。实际生产中这类支撑件一般采用45号钢加工，表面做发黑处理提升防锈能力，也可以根据使用场景选用铝合金材质，降低整体重量，适合需要频繁拆装的工装场景，不管是哪种材质，核心的尺寸设计逻辑都是一致的，都是围绕安装便捷、定位可靠、受力合理这几个核心要求展开，建模的时候也要顺着这些实际需求去调整特征参数，而不是单纯的照着图纸画形状，才能真正通过练习提升结构设计的能力。
