塑料材质离心式小风机结构三维设计

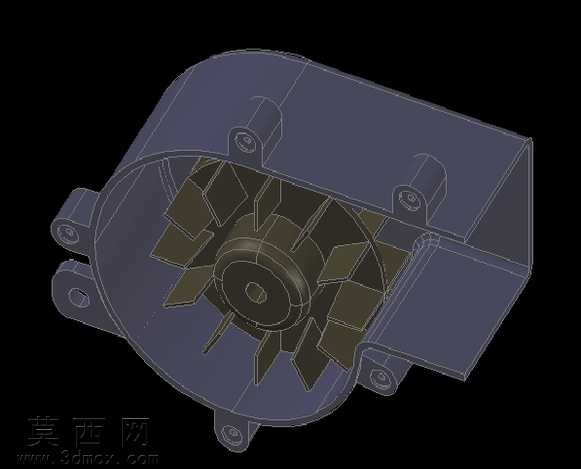

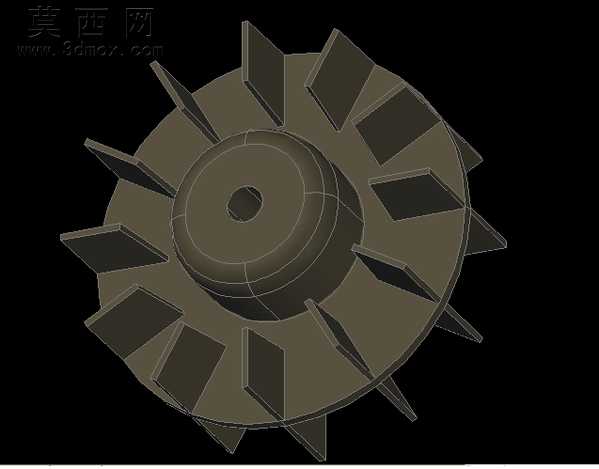

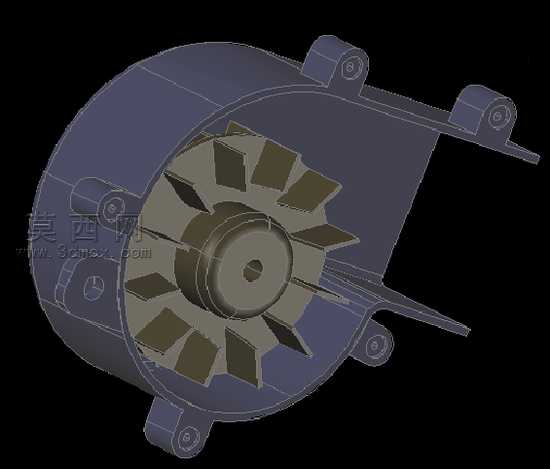

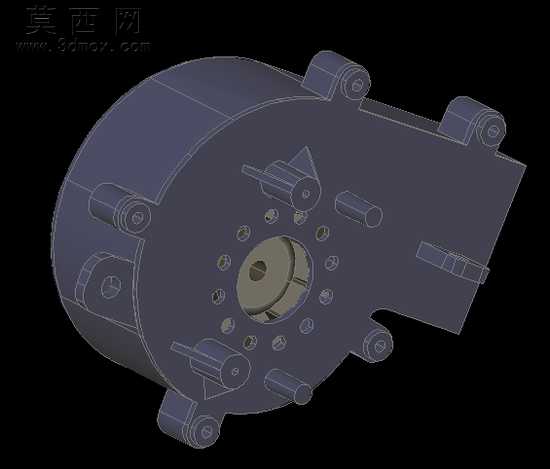

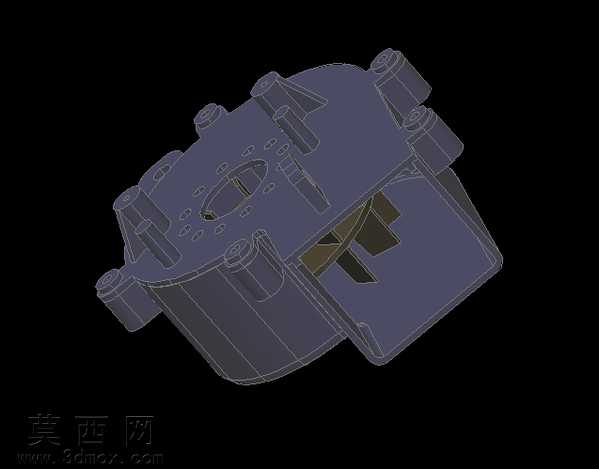

本作品为塑料材质离心式小风机的三维结构设计，建模过程中严格遵循塑料件成型工艺与风机气动性能的双重设计要求，首先通过基准面定位完成风机蜗壳的主体轮廓搭建，针对塑料蜗壳的壁厚均匀性做了专项参数化约束，避免后续注塑生产中出现缩痕、翘曲等成型缺陷，蜗壳的型线采用对数螺旋线拟合优化，保障气流在壳体内的流动平顺性，降低气动噪声与流动损失。叶轮部分采用后向式离心叶片结构设计，每片叶片的安装角、曲率半径均经过参数化调试，叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，既减少应力集中提升塑料件结构强度，也能优化气流入口的导入角度，降低入口冲击损失。建模时对风机的装配结构做了完整还原，包括壳体上的螺栓连接柱、定位卡扣结构，以及叶轮与驱动端的连接轴位，所有配合面均预留了塑料件的装配公差，符合小功率塑料风机的实际装配工艺要求。材质渲染阶段，为壳体赋予哑光深灰色工程塑料材质，调整材质的粗糙度、反射率参数还原PP或ABS塑料的真实质感，对叶轮部分做了半透明透视处理，可清晰展示内部叶片的排布结构与蜗壳的流道形态，渲染背景采用纯黑色突出模型主体结构，通过多角度光影调整展现壳体的加强筋、连接柱等细节结构。设计思路上围绕小流量排风场景的使用需求，在保证风机气动效率的前提下尽可能压缩整体体积，所有外露结构均做了圆角钝化处理，避免塑料件的锐边风险，同时针对塑料材质的强度特性，在蜗壳的受力位置增设了网格状加强筋，在不增加过多壁厚的前提下提升壳体的抗形变能力，整体模型完整还原了塑料离心小风机从外部装配结构到内部流道、叶轮的全部细节，可用于塑料风机的结构验证、成型工艺分析以及教学演示场景。
