大众桑塔纳整车结构三维数模

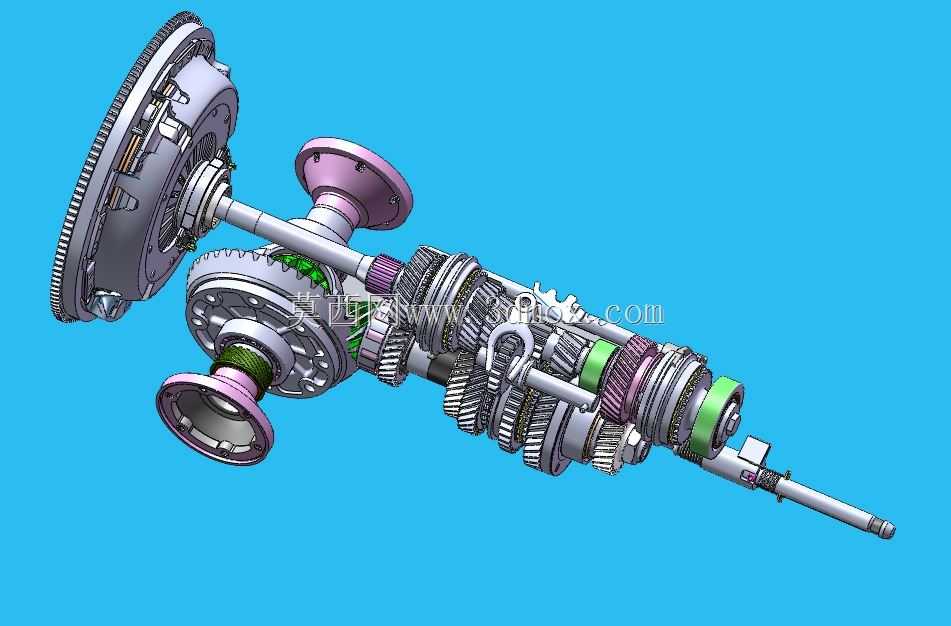

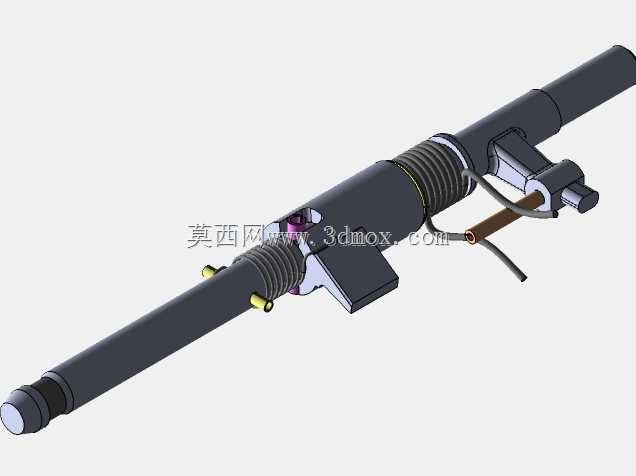

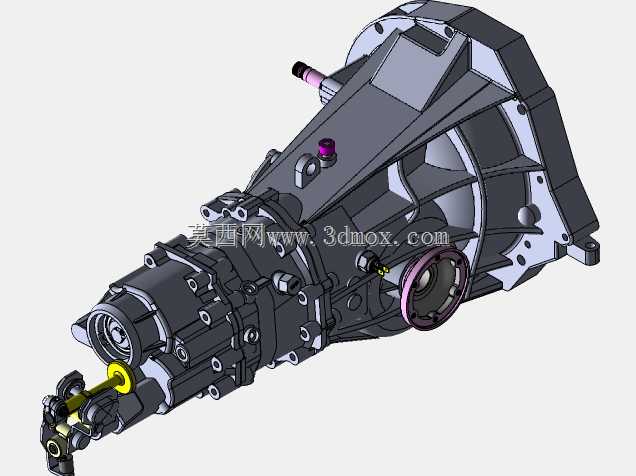

　　这套桑塔纳整车三维数模，完整还原了量产车型的全系统结构匹配关系，覆盖从外覆盖件到底盘行走机构、从乘员舱内饰布局到动力舱部件排布的全部硬点尺寸，可直接用于整车改制方案验证、配套零部件开发的装配干涉检查，也能作为同级别家用轿车逆向设计的基准参考。做整车配套件开发的工程师都清楚，A级家轿的结构设计核心是在有限的轴距边界内平衡乘坐空间、部件安装空间与碰撞溃缩空间，这套数模里能看到前舱的布局逻辑：动力总成采用横置前驱布局，悬置安装点的位置经过多轮调校预留了足够的振动缓冲行程，冷却模块与前防撞梁之间预留了低速碰撞的溃缩间隙，不会出现小磕碰就伤及核心散热部件的问题；前副车架采用元宝梁结构，既控制了制造成本，也能为下摆臂、转向机提供足够的安装刚度，

　　安装孔位的同轴度公差在数模里做了明确标注，配套开发底盘加强件时可以直接提取安装面的点云数据做匹配，不用反复去实车打样测量。车身侧围的结构设计贴合家用车的实用定位，B柱采用多层钢板热成型结构，在数模里可以看到加强筋的排布走向，对应侧碰受力的传力路径做了连续化设计，不会出现应力集中的断点；车门内板的线束过孔、玻璃升降器安装位都做了精准还原，开发车门隔音件、氛围灯改装件时，可以直接贴合内板的曲面做结构设计，避免出现装车后干涉玻璃升降、挤压线束的问题。乘员舱的布局完全贴合量产车的实际状态，仪表台的安装硬点、中控区域的部件边界、座椅的安装滑轨位置都有明确的尺寸标注，做内饰改装、车载电子配件适配时，可以直接提取中控台面的曲面数据做固定结构设计，

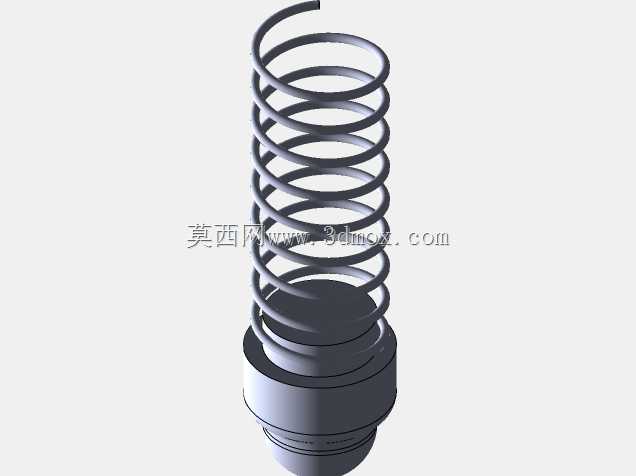

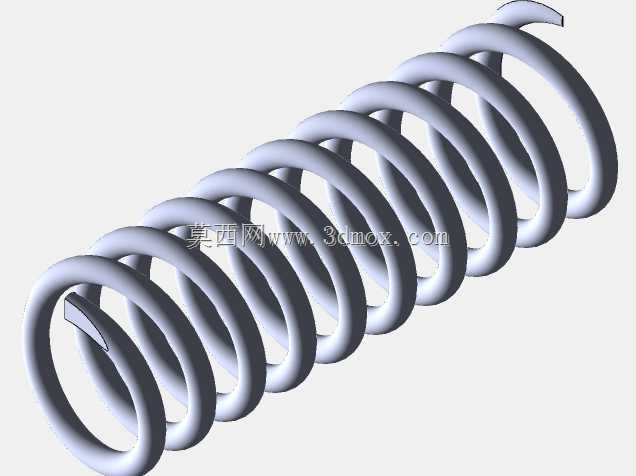

　　不用反复校核安装间隙；后排座椅的靠背角度、坐垫长度对应的腿部空间尺寸也在数模里有完整体现，开发后排拓展配件时可以精准匹配乘坐空间的边界，不会出现配件侵占乘员腿部空间的问题。底盘部分的数模完整还原了前麦弗逊、后扭力梁的悬挂结构，弹簧与减震器的安装角度、下摆臂的运动行程、转向拉杆的活动范围都做了运动仿真匹配，做底盘调校、悬挂改装件开发时，可以直接在数模里模拟车轮上下跳动的极限状态，检查改装件与轮拱、副车架的干涉情况，提前规避装车后打方向蹭轮拱、过极限颠簸时部件碰撞的问题；燃油箱的布置位置在后轴前方，既避开了后碰的易损伤区域，也平衡了前后轴的重量分配，油箱的固定箍带安装点、燃油管路的走向都在数模里有清晰体现，

　　开发底盘护板时可以精准避让管路与固定点，不会出现护板挤压管路导致的供油故障。外覆盖件的曲面精度达到了量产级的A面标准，引擎盖、翼子板、车门、行李箱盖的分缝间隙均匀一致，曲面的曲率连续符合量产车的冲压工艺要求，做外观改色、小包围改装、车身拉花定位时，可以直接提取外表面的曲面数据做展开设计，不用再反复扫描实车调整曲面精度；前后保险杠的安装卡扣位置、雷达开孔位也做了完整还原，开发前铲、后扰流等外观配件时，可以直接匹配卡扣位置做固定结构，装车后的贴合度能达到原厂配件的匹配水准。数模里的所有部件装配关系都按照实车的装配顺序做了层级划分，拆解时可以按照总成分级逐步拆分，不管是做维修教学的演示动画，还是做零部件的拆装工艺验证，都能直接调用对应的部件层级，不用重新梳理装配逻辑；所有运动部件的连接副都按照实车的运动自由度做了约束，转动方向盘时车轮会按照真实的转向梯形角度偏转，按压车身时悬挂会按照真实的弹簧刚度行程做压缩运动，完全可以用于整车原理的教学演示与结构验证。
