商用全自动甜甜圈成型制作生产设备结构

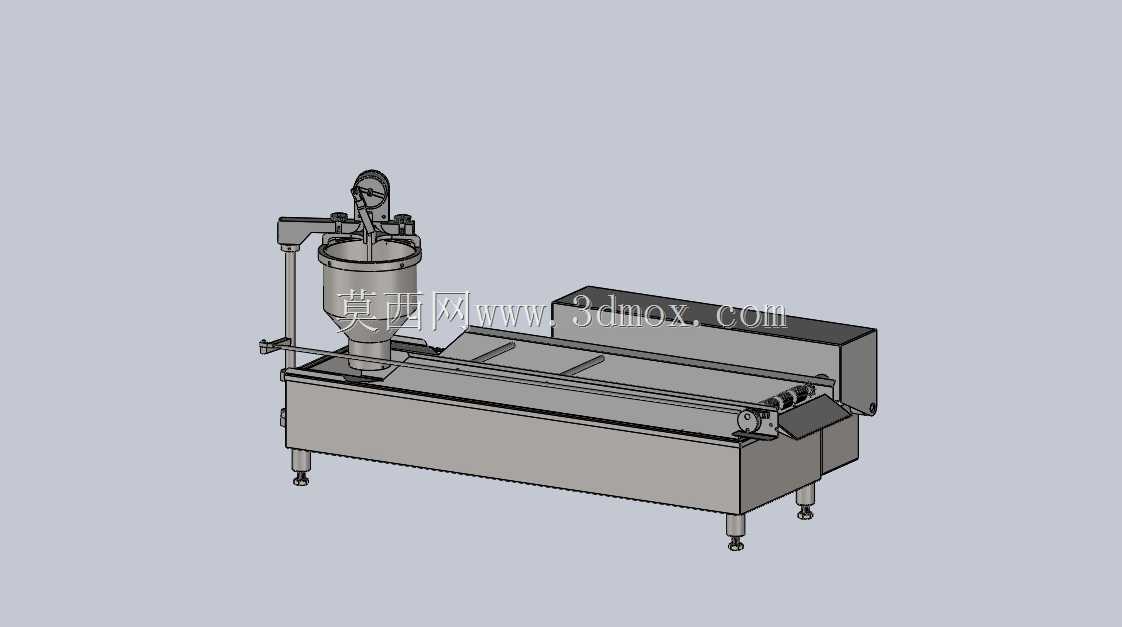

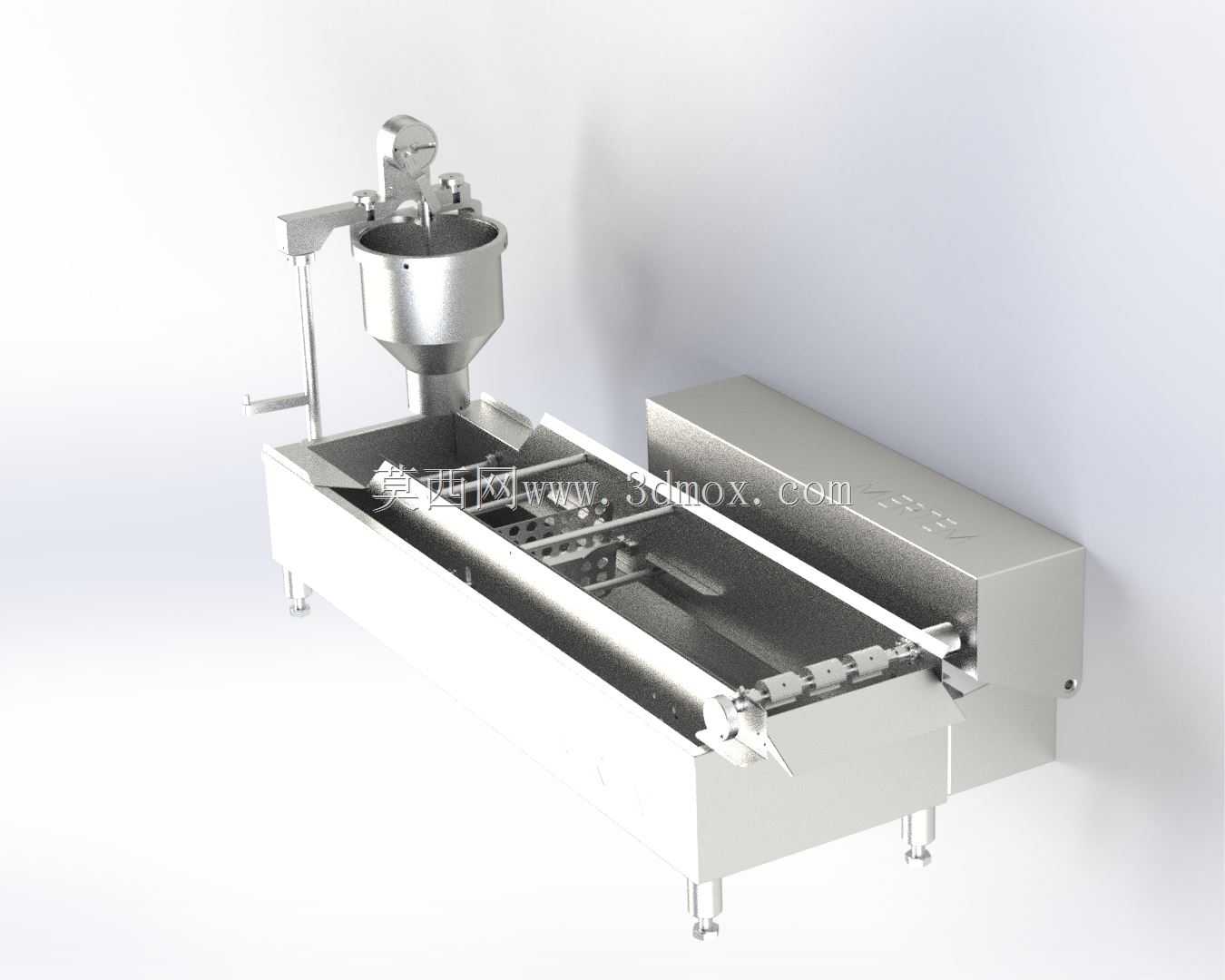

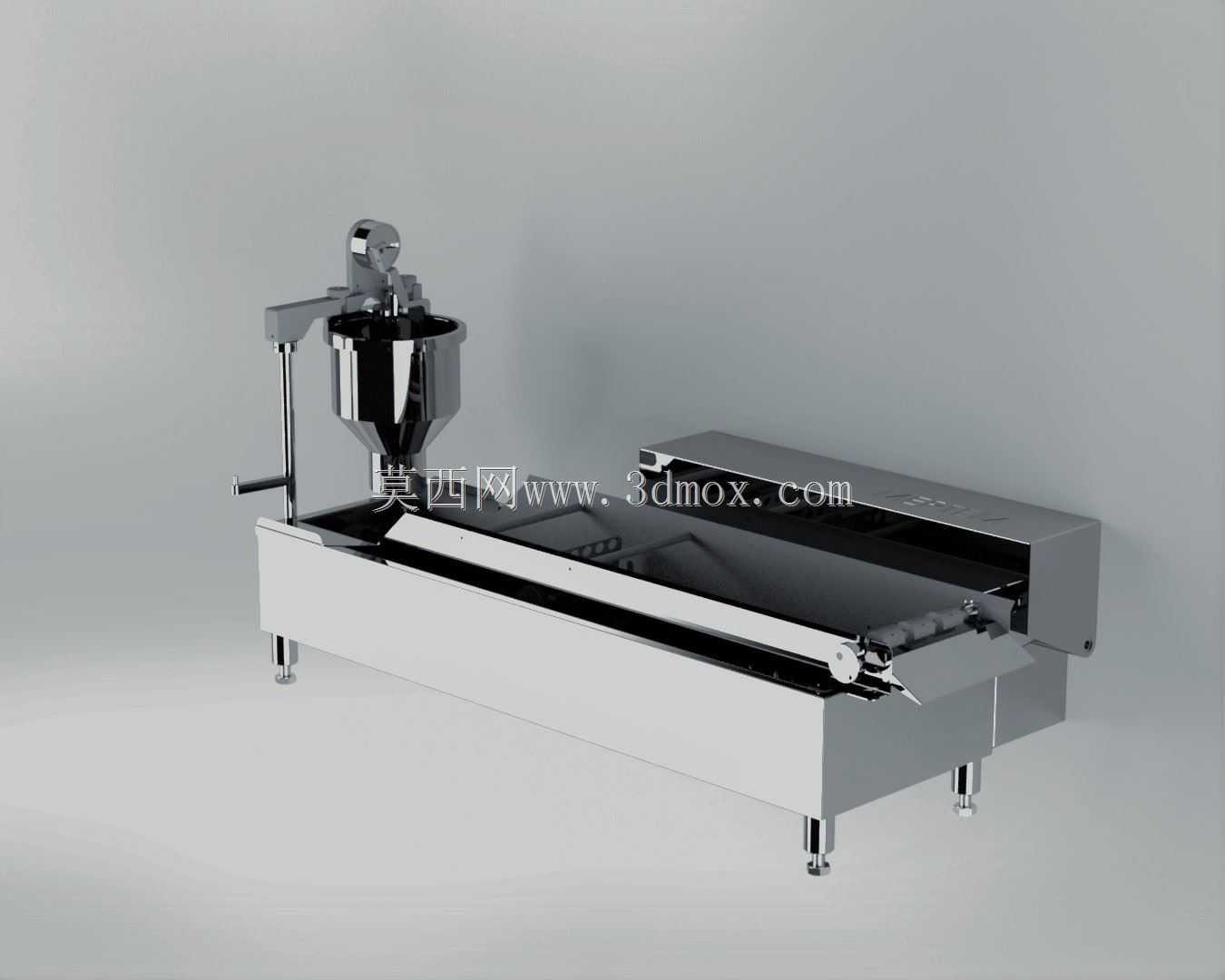

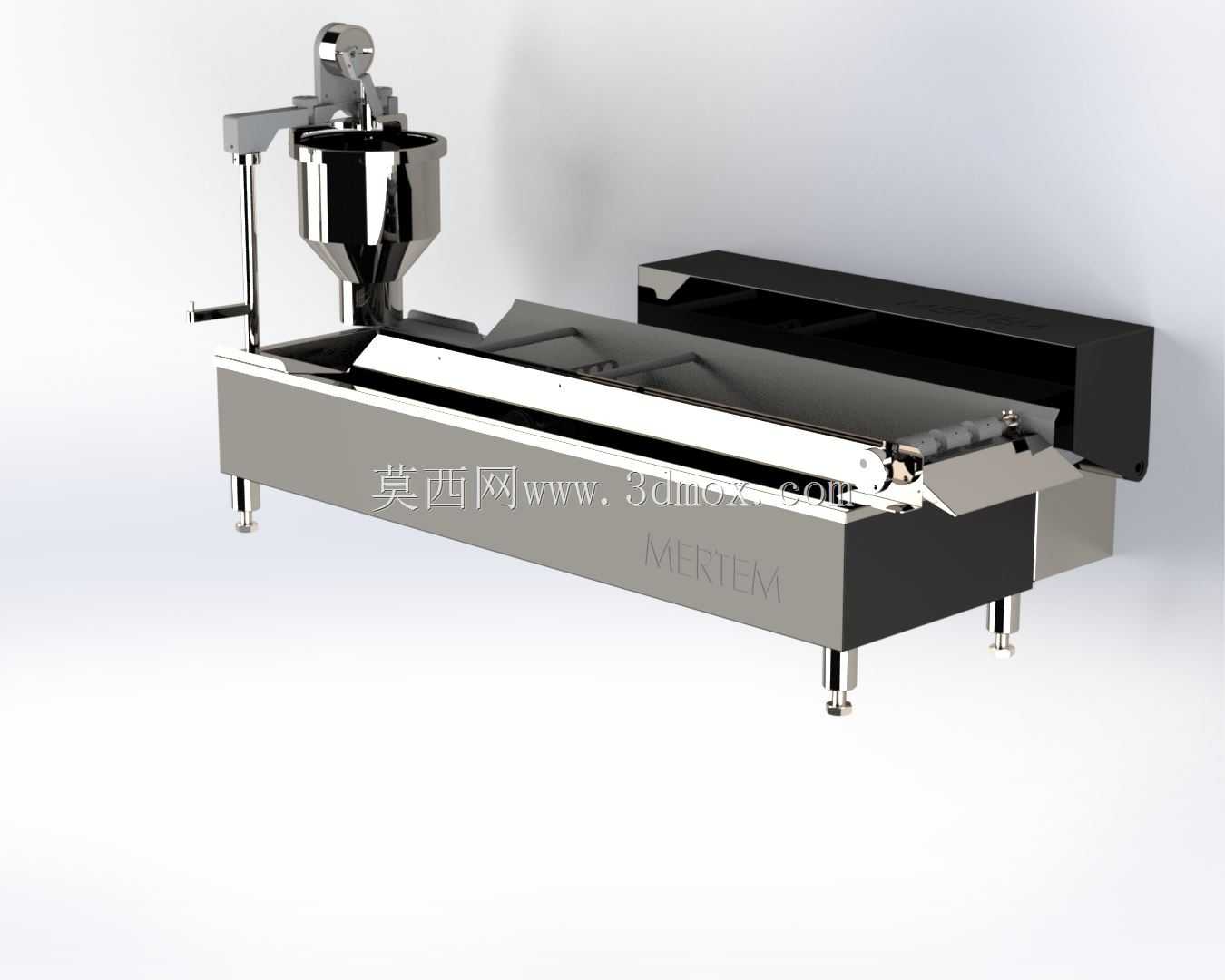

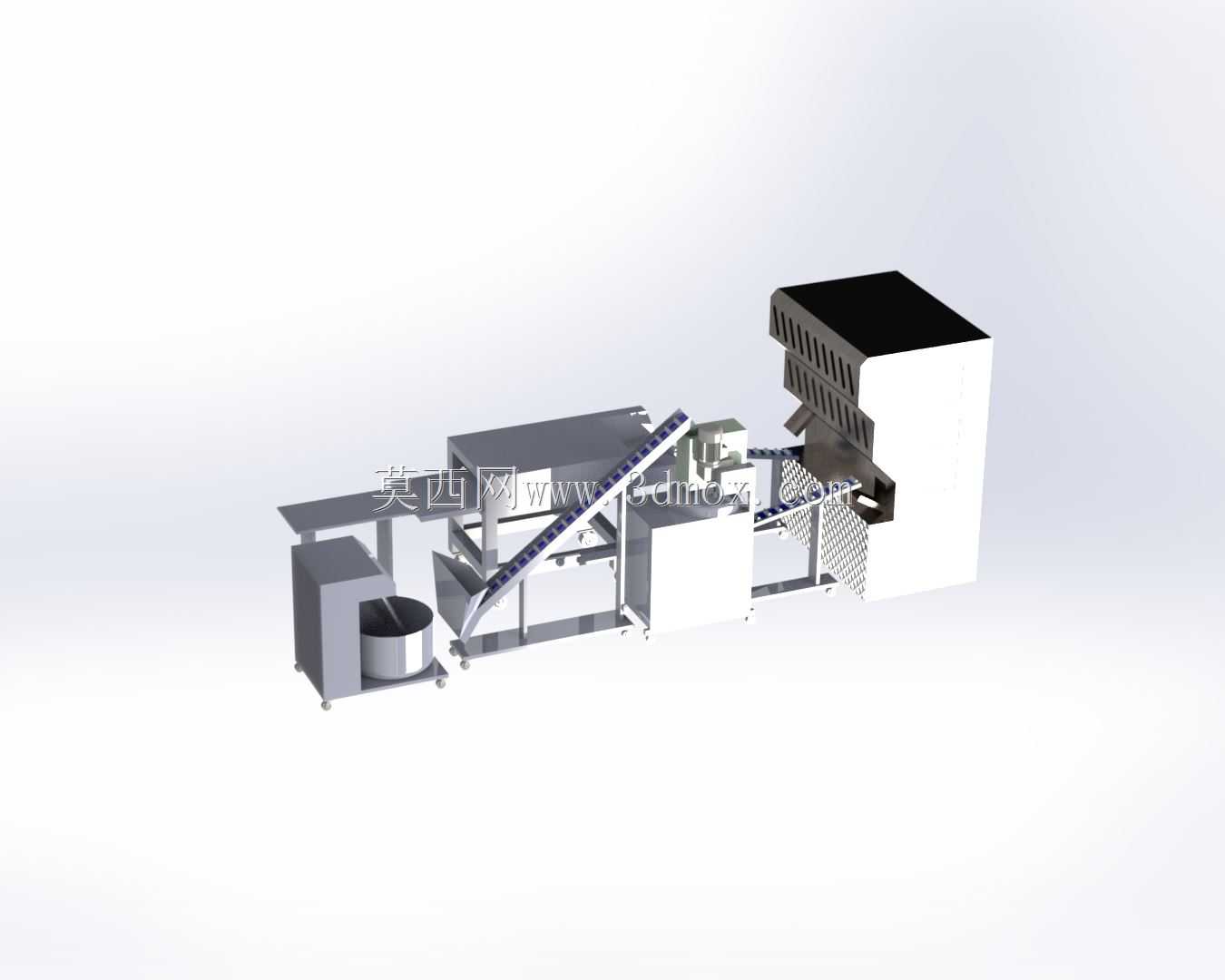

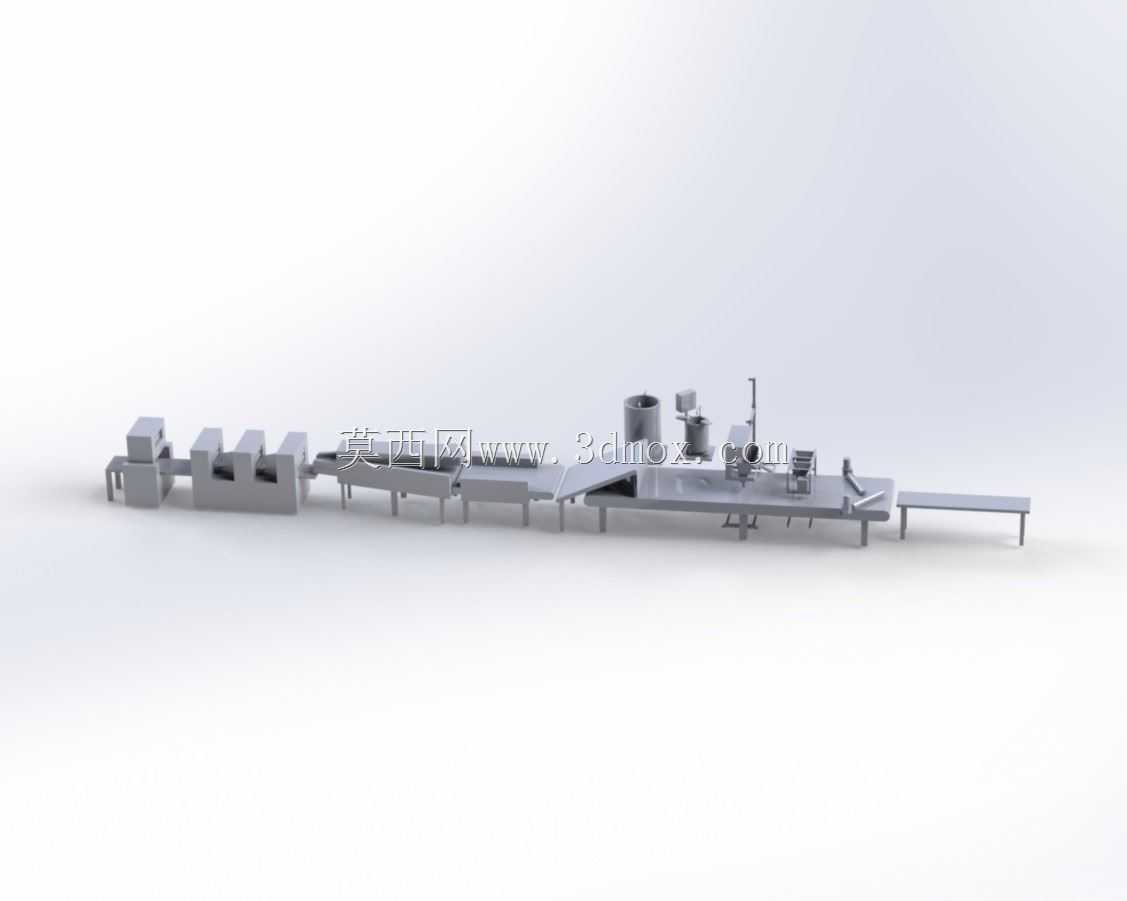

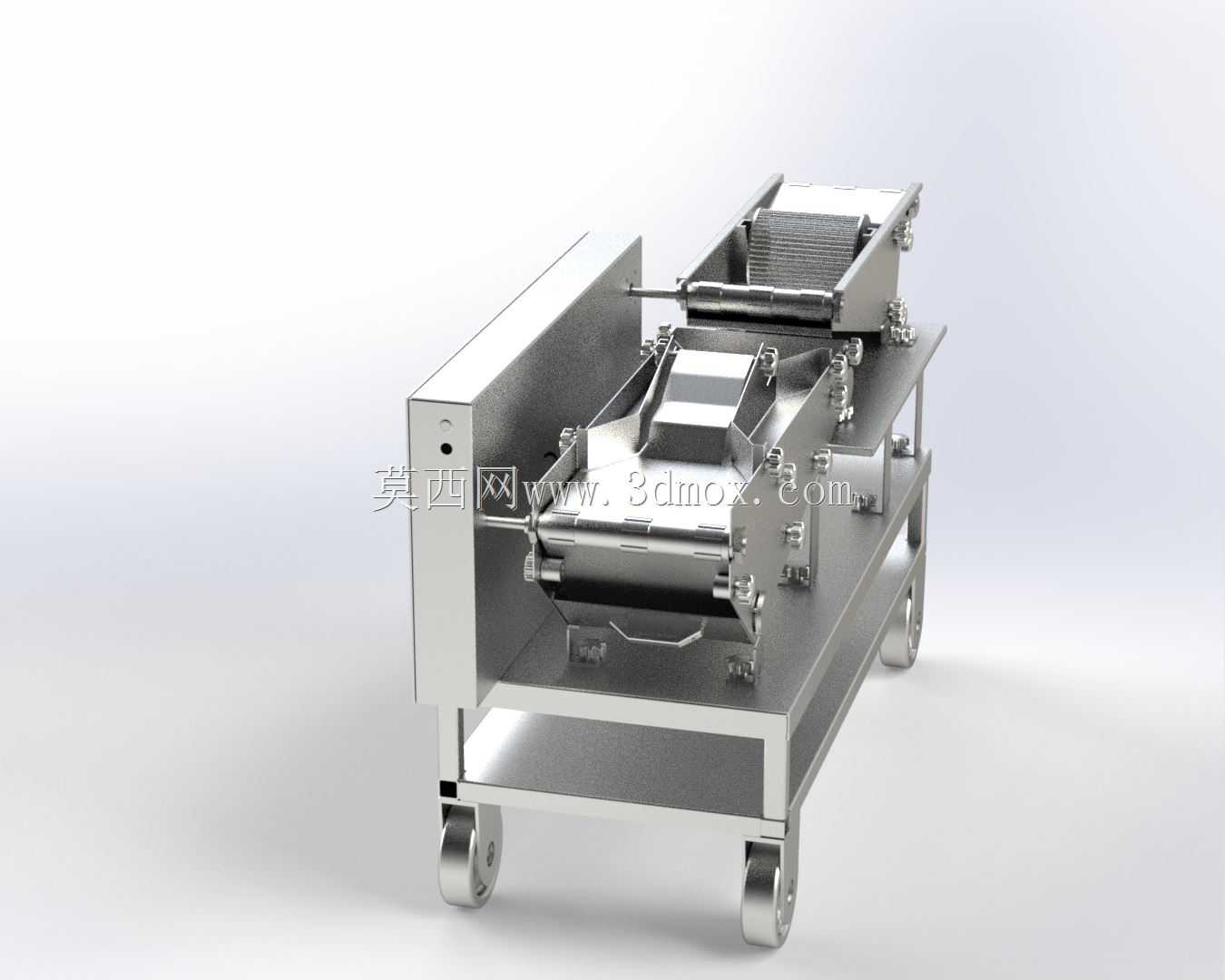

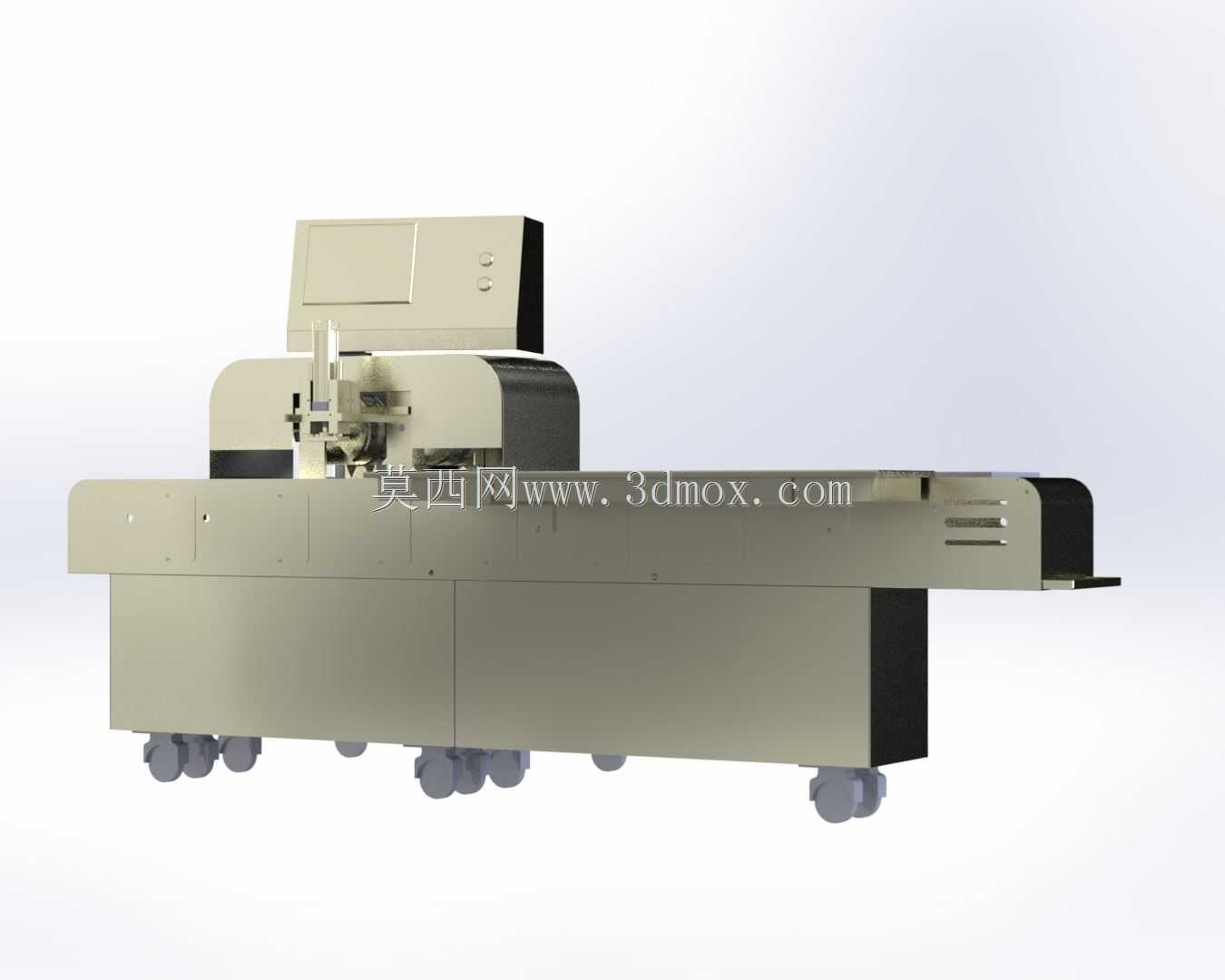

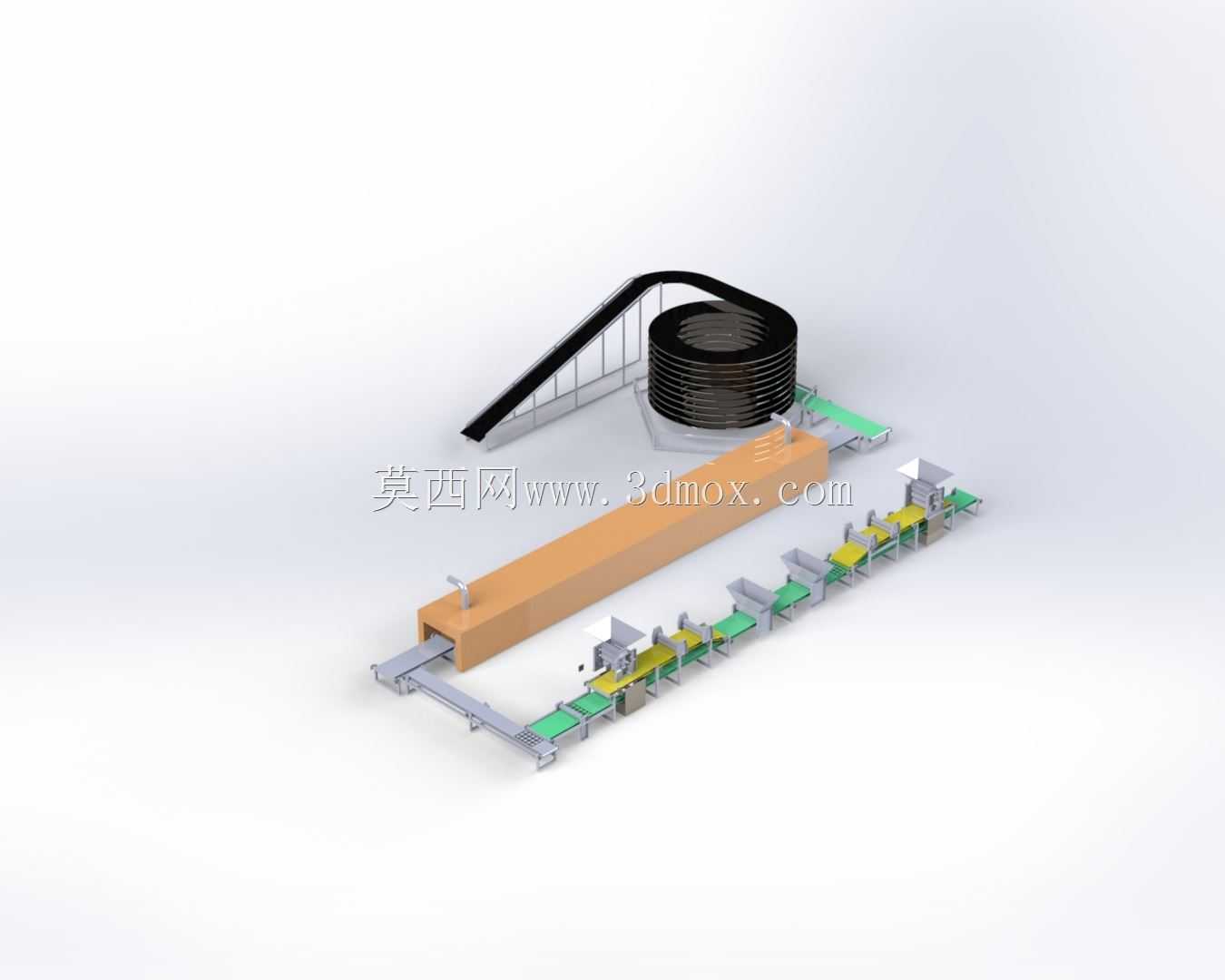

　　这款设备面向规模化烘焙生产、中央厨房配餐、连锁甜品门店后场加工场景设计，核心解决传统手工制作甜甜圈存在的成型规格不统一、生产效率低、人力成本高、油炸过程温控不稳定导致的成品口感差异大等实际生产痛点。设备整体采用长条形卧式布局，主体机架采用食品级304不锈钢折弯焊接成型，所有与食材接触的工作面均做镜面抛光处理，焊缝位置做圆弧过渡打磨，无卫生清洁死角，符合食品加工设备的卫生安全设计规范，整机安装时需预留前端面坯进料操作空间、侧方成品出料接驳空间，以及后部电控与加热模块的检修维护通道，地面安装需调平四个支撑脚，保证设备水平度偏差不超过2mm每米，避免面坯输送过程出现偏移、油炸槽内油液分布不均的问题。设备核心功能模块分为面坯输送分切单元、

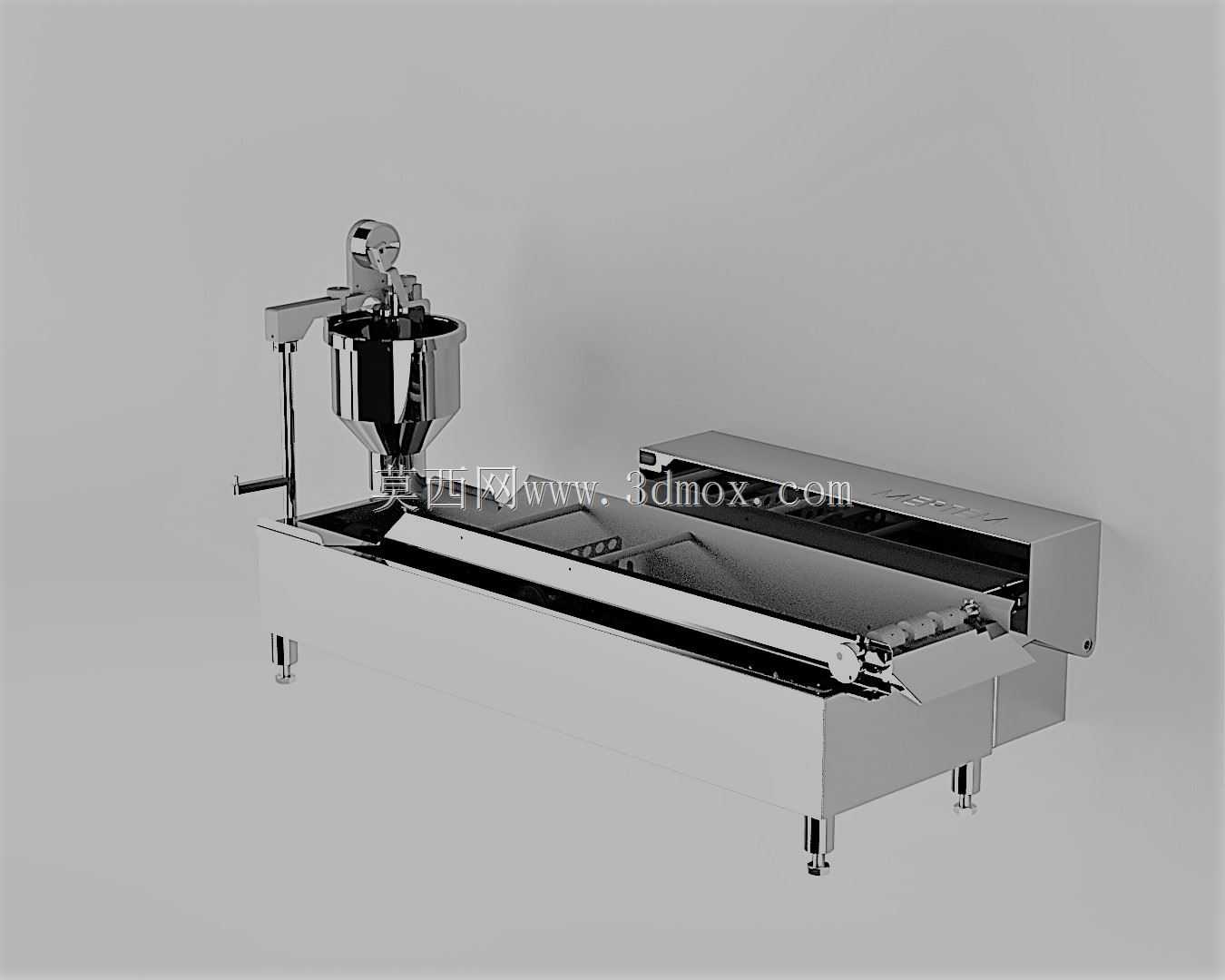

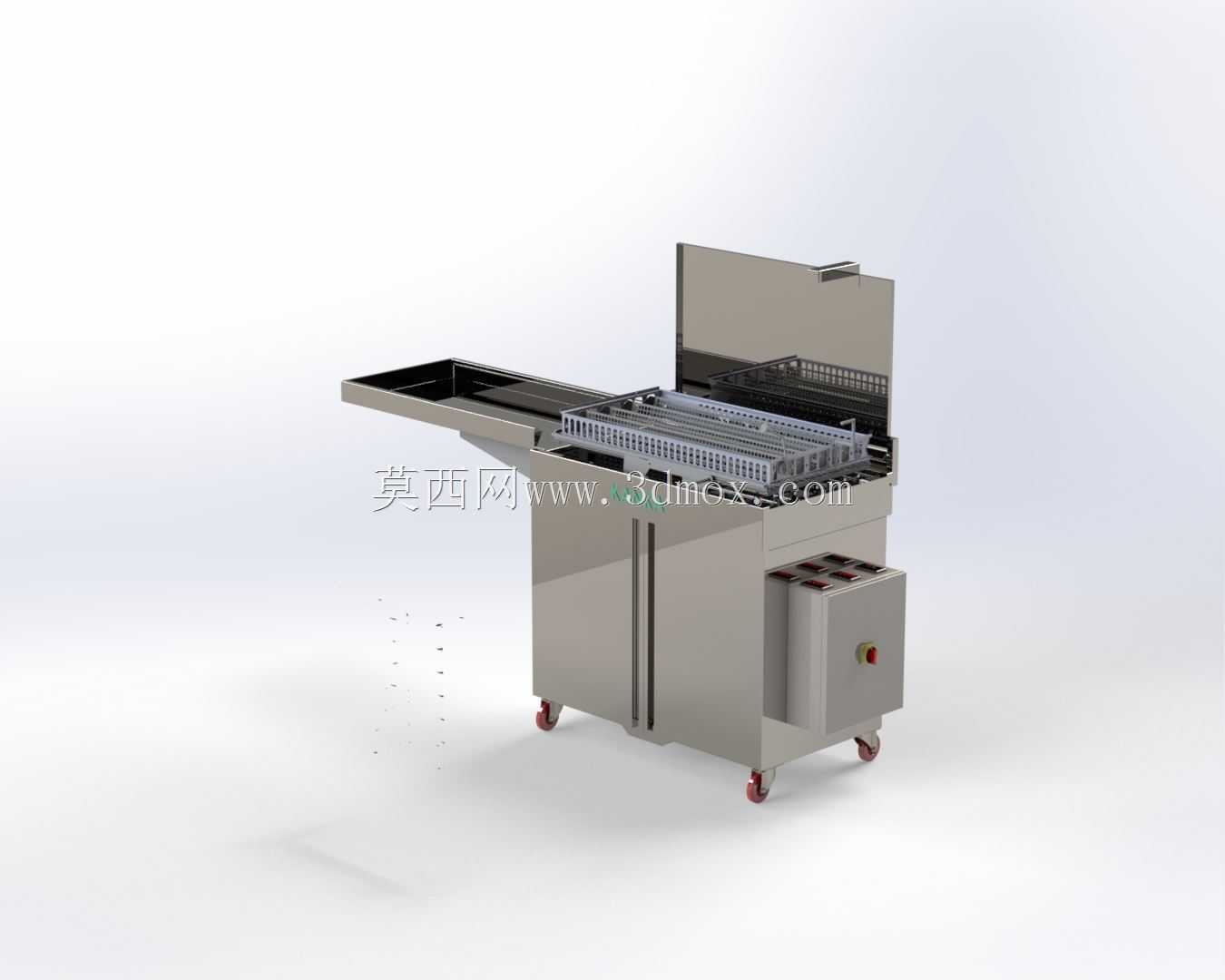

　　自动成型单元、恒温油炸单元、翻转出料单元几个部分，面坯经前端压面机构压至设定厚度后，由输送带送入成型工位，通过定制的环形切模完成甜甜圈生坯的裁切，裁切余料可通过回流输送结构送回前端压面工位重复利用，减少原料浪费。成型后的生坯随耐高温食品级输送带进入恒温油炸槽，油炸槽采用分区电加热结构，可根据不同面团配方、成品口感要求分别设置入料段、恒温炸制段、出料段的油温，入料段温度稍低避免生坯表面瞬间焦糊内部未熟透，中段保持恒定温度保证面坯均匀受热膨胀、形成均匀的环形蓬松结构，出料段温度稍高可减少成品表面附油量，炸制过程中输送带的运行速度可根据炸制时长要求无级调节，配合自动翻转结构保证甜甜圈上下两面炸制色泽均匀，无需人工手动翻面。

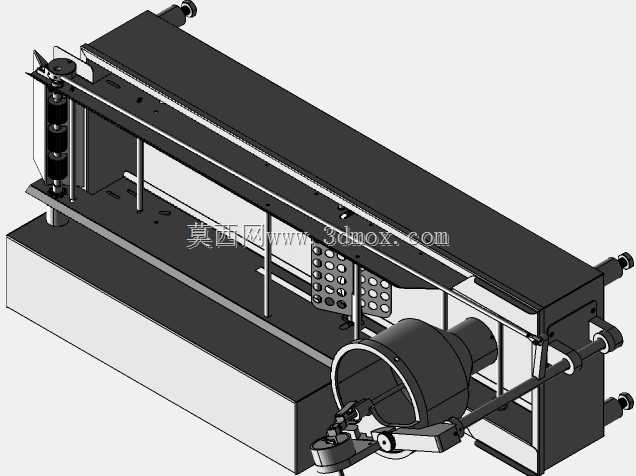

　　设备的传动结构全部布置在机架侧方的密封护罩内部，与食材加工区域完全物理隔离，避免润滑油滴落污染食材，传动采用伺服电机配合同步带驱动，输送速度精度控制在±2%以内，保证每批次甜甜圈的炸制时长一致，成品重量偏差控制在±3g以内，环形尺寸偏差不超过2mm。设计过程中重点考虑了日常清洁维护的便捷性，油炸槽采用可提升式结构，每日生产结束后可将输送网带提升锁定，方便彻底清理槽内残留面渣、更换煎炸用油，切模部件采用快拆式安装结构，无需专用工具即可拆卸清洗，可根据生产需求更换不同尺寸的环形切模，适配不同规格的甜甜圈生产要求。设备的电控箱布置在机架前端操作侧，所有操作按钮、温控仪表、急停开关均做防水密封处理，可适应后厨高湿、多油烟的使用环境，

　　设备内置过热保护、缺油保护、卡料停机保护功能，当油炸槽内油位低于安全液位、加热模块温度超过设定安全阈值、输送结构出现卡滞时，设备会自动切断加热电源并触发声光提示，避免生产安全事故。从结构建模角度来看，该设备的建模过程需要重点关注不锈钢板材的折弯工艺合理性，所有折弯边的内圆角需匹配板材厚度设置，避免出现加工开裂问题；输送网带的张紧结构需预留足够的调节行程，补偿长期高温使用下的网带伸长量；油炸槽的焊接结构需做满焊处理并做渗漏测试，避免使用过程中出现油液渗漏；加热管的安装位置需与槽底保持足够安全距离，避免局部温度过高导致油液碳化变质。设备安装时需单独配置符合功率要求的供电回路，油炸区域周边需避免放置易燃物料，配套的排烟罩需覆盖整个油炸槽区域，及时排出煎炸过程产生的油烟。
