双列给袋式颗粒剂密封包装设备结构

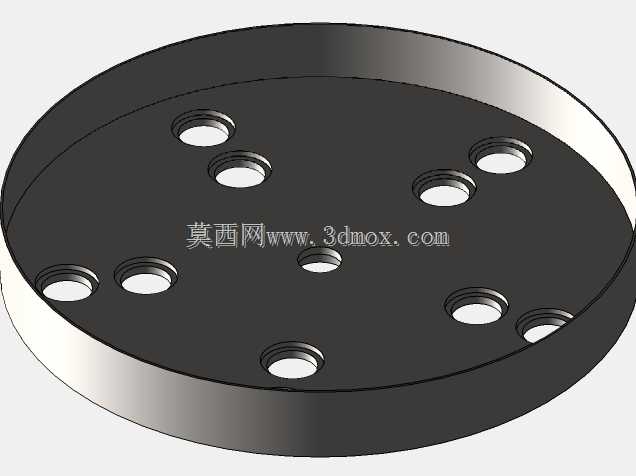

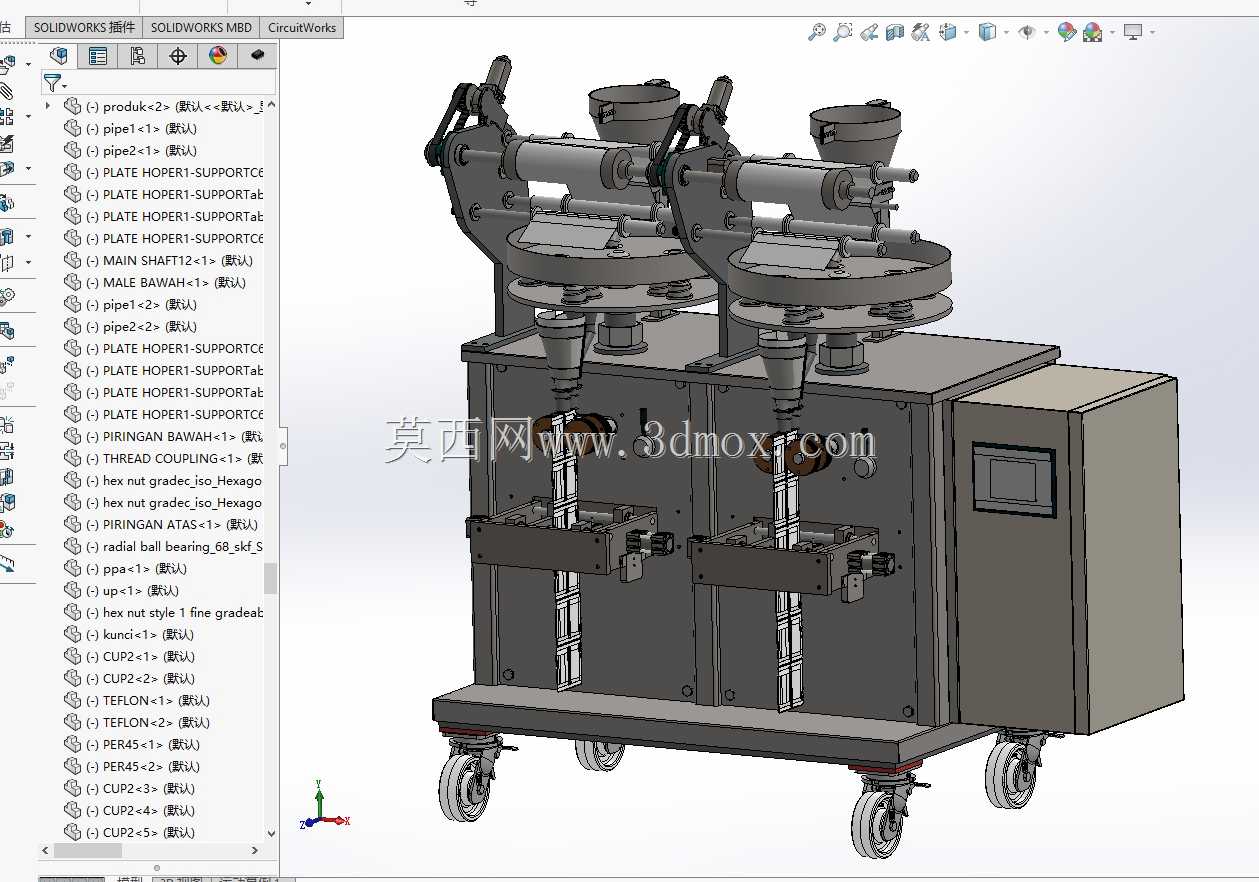

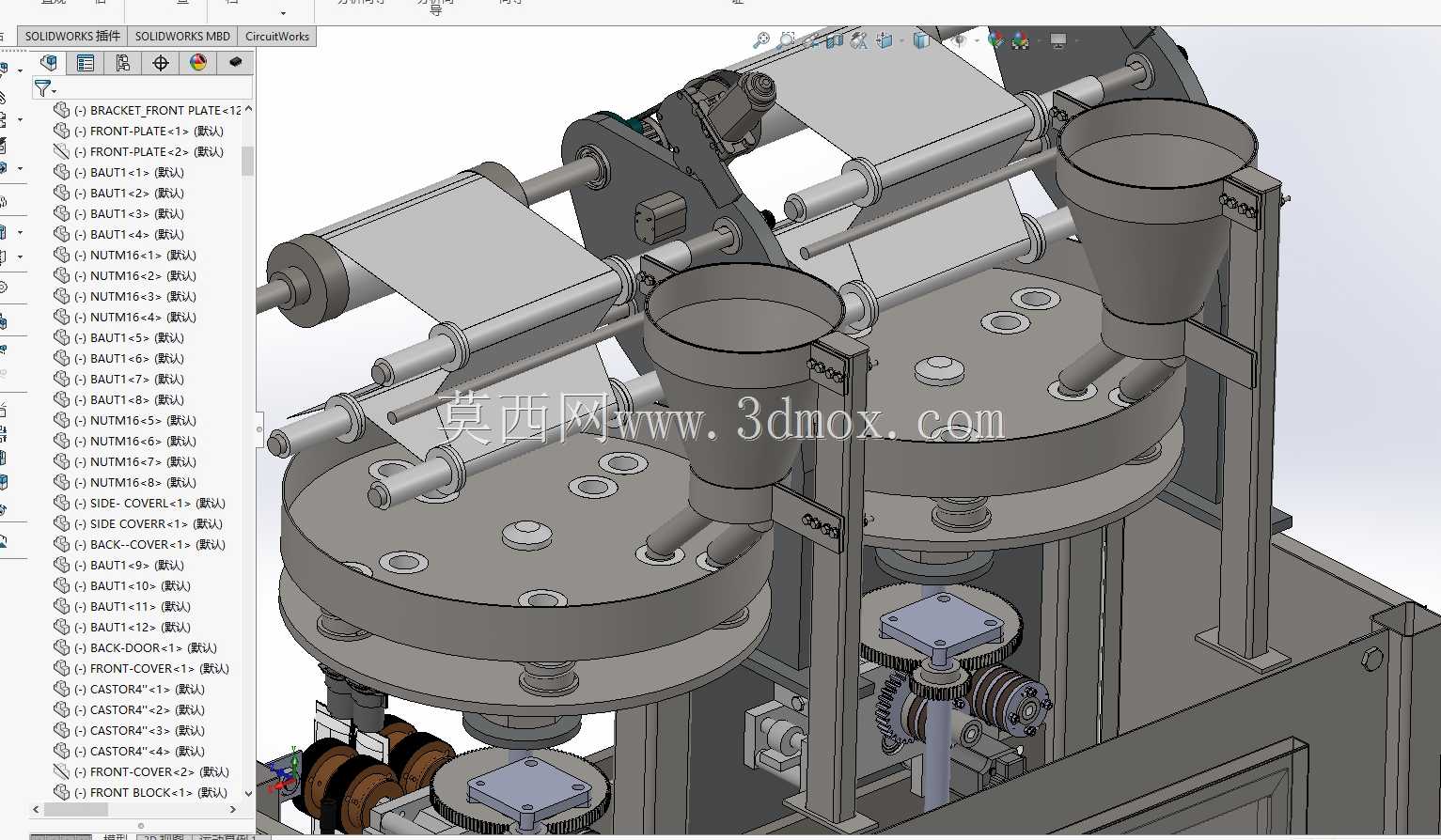

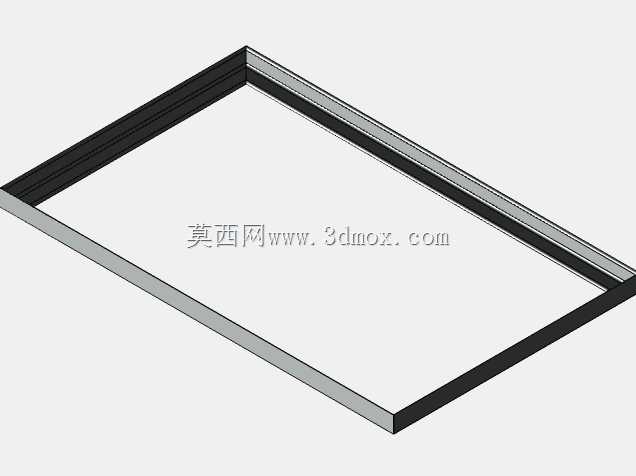

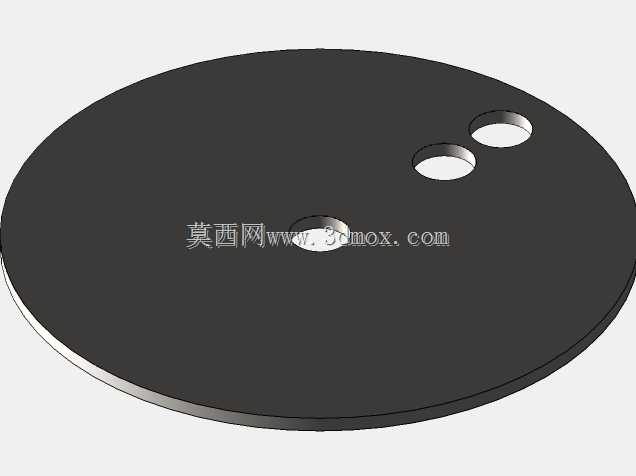

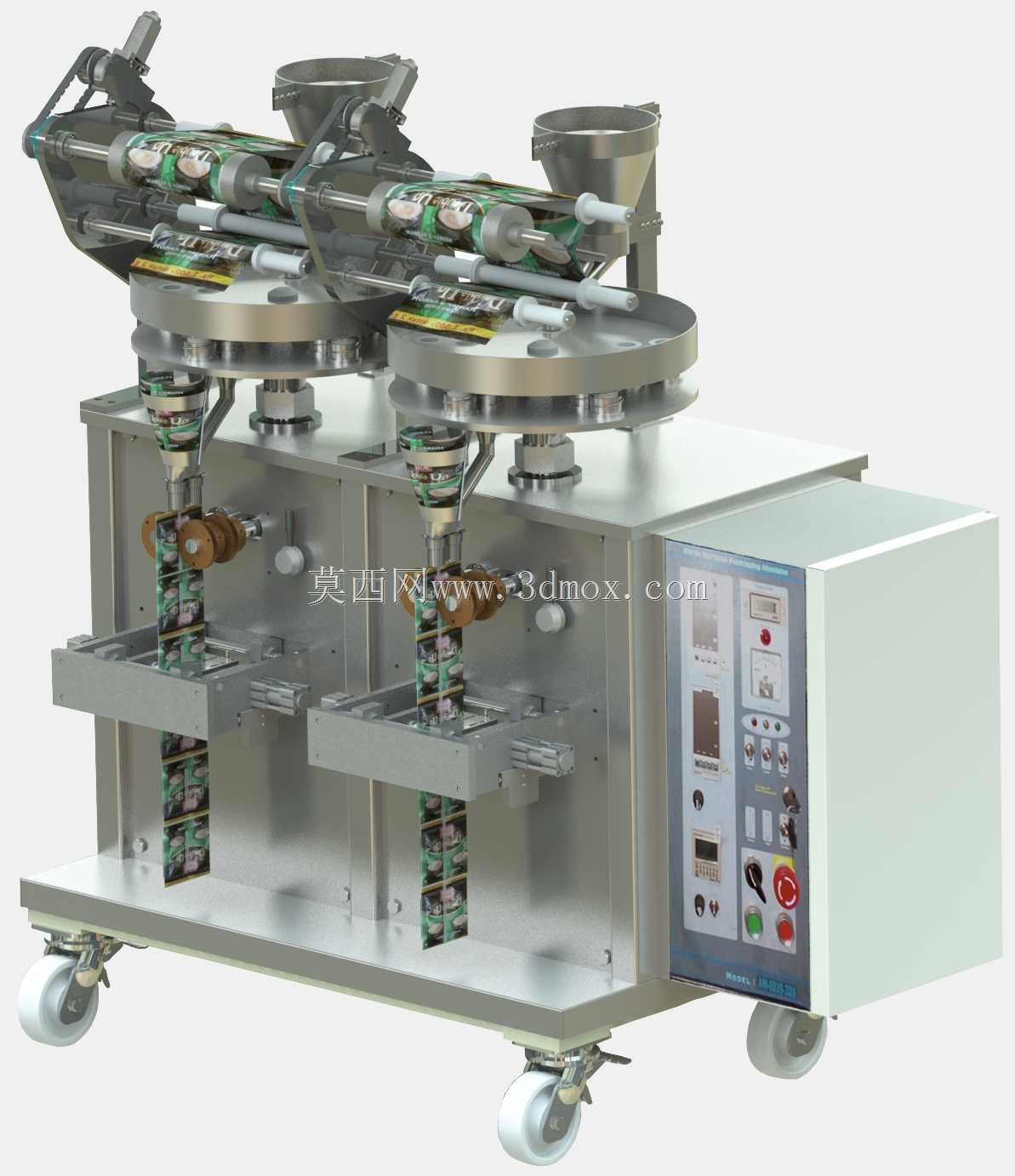

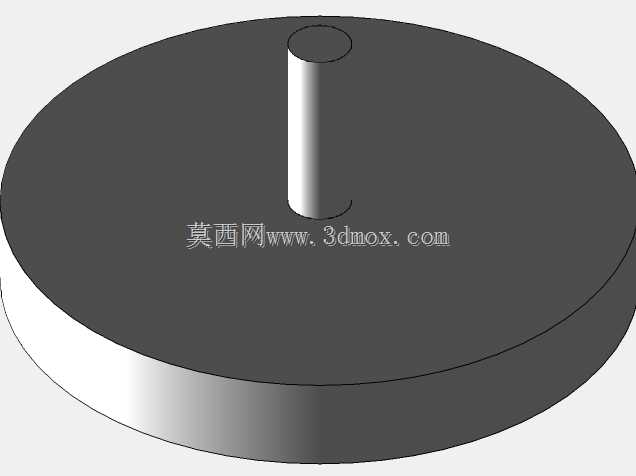

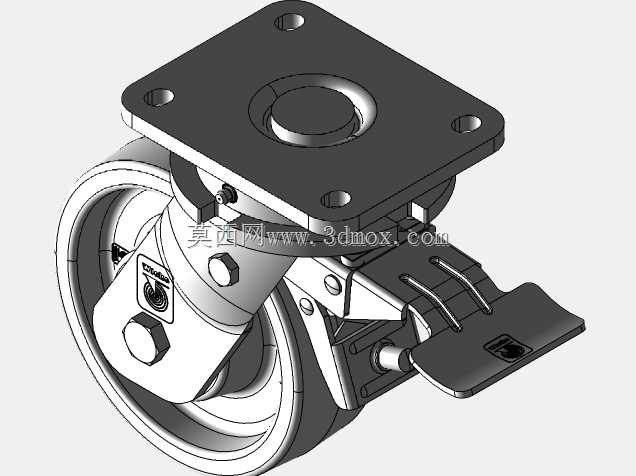

　　这套双工位并行的颗粒物料密封包装结构，主要面向小规格袋装颗粒产品的量产场景，常见于固体冲剂、调味颗粒、小型五金塑料颗粒、种子类物料的分装封合工序，相比单通道包装设备，在同等占地空间下可将单班产能提升近一倍，适配中小批量多品类的包装生产需求，也可嵌入小型自动化生产线作为分装单元使用。从结构布局来看，整机采用底部带脚轮的方管焊接机架作为承载基础，机架底部配置的万向脚轮带刹车锁定结构，既方便车间内的工位转场调整，也能在生产运行时锁定位置避免位移，机架整体的安装边界控制在紧凑范围内，不需要预留过大的安装空间，适配小型生产车间的场地条件。上部的双组计量给料单元采用独立转盘式量杯计量结构，每组计量单元对应一条包装封合通道，

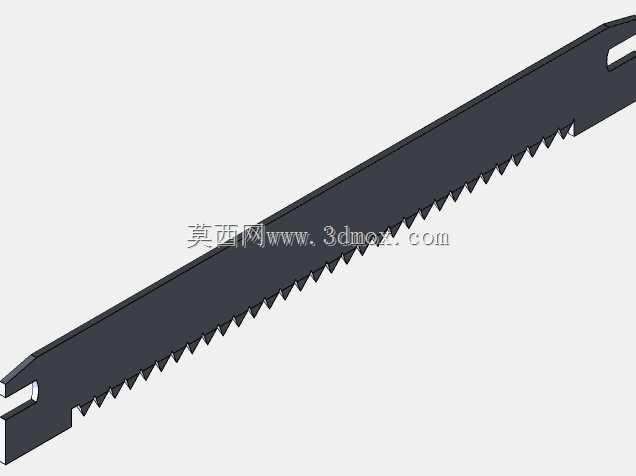

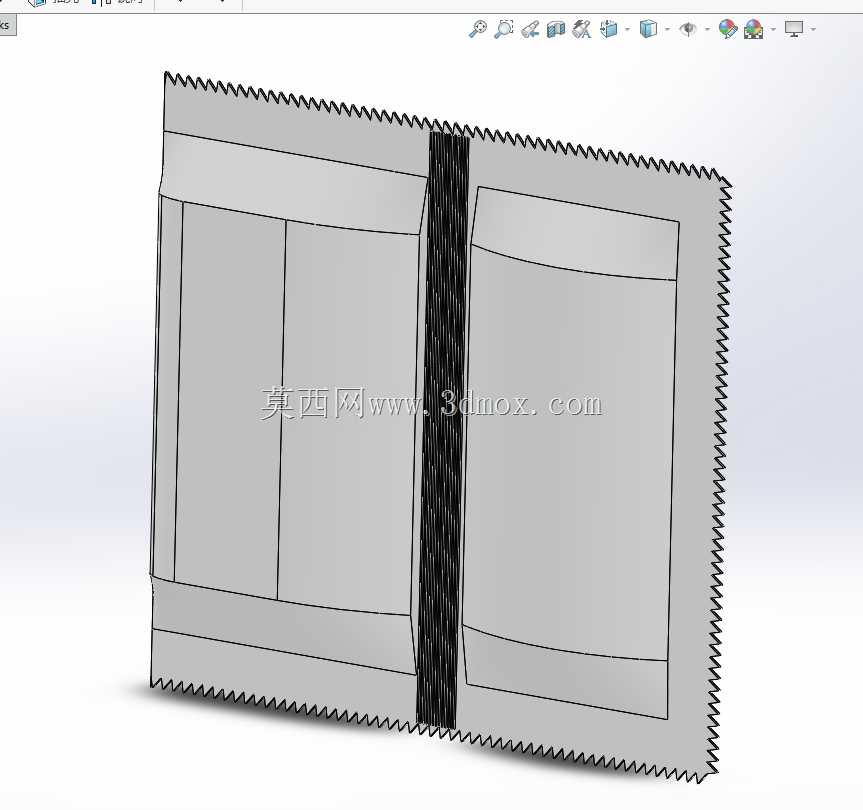

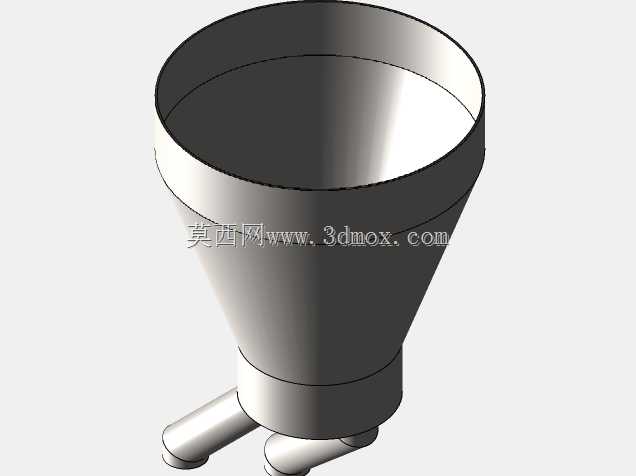

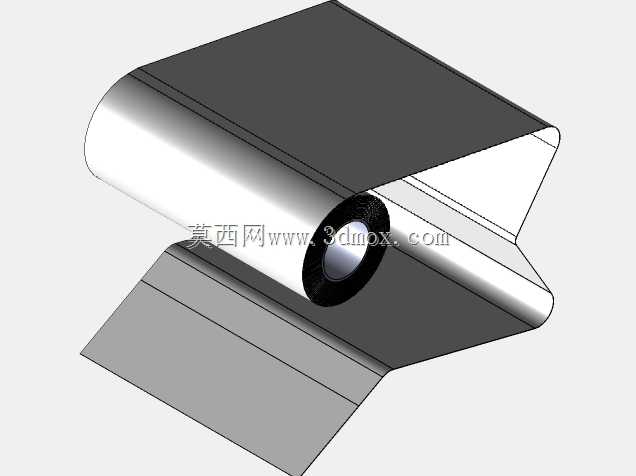

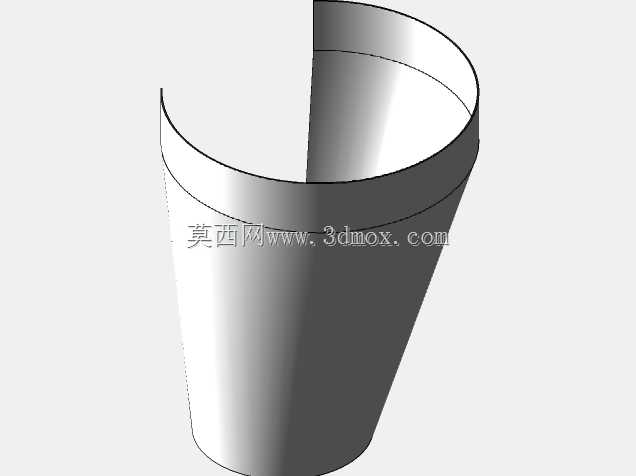

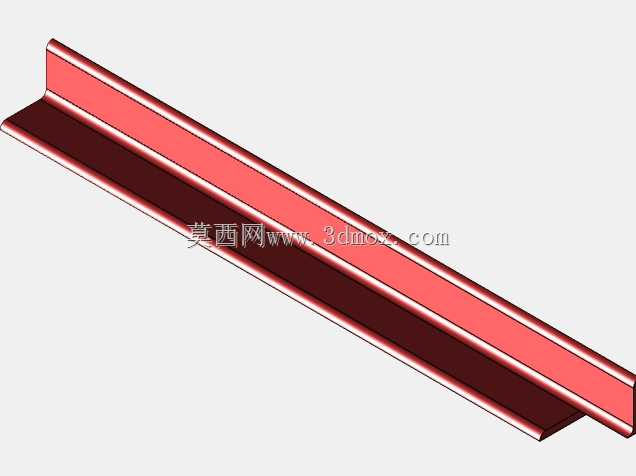

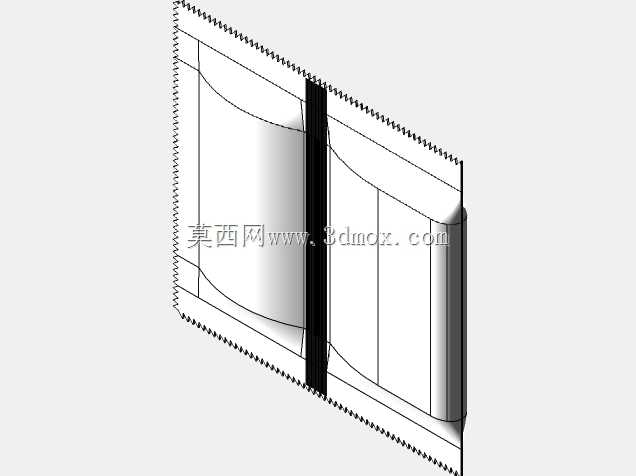

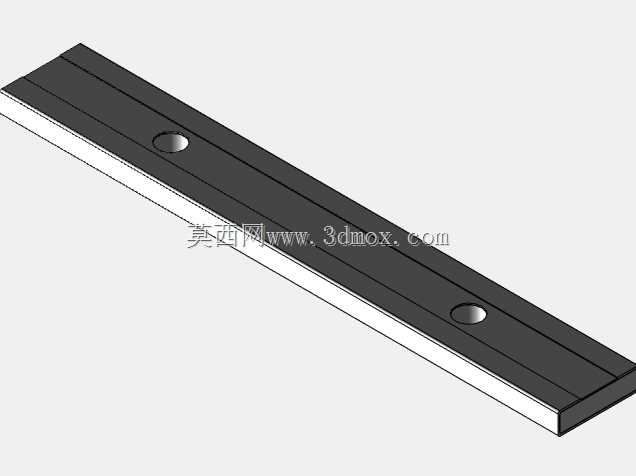

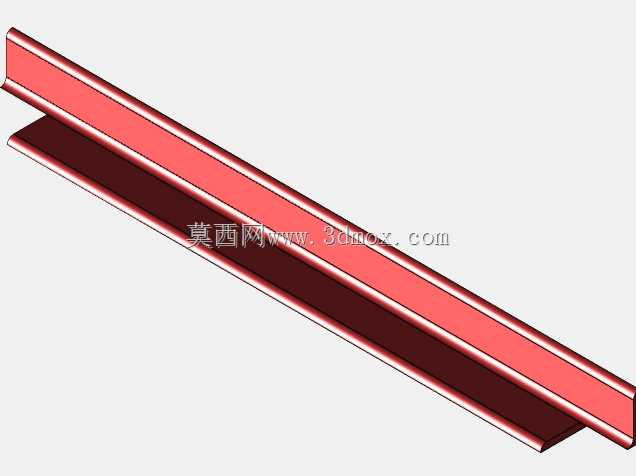

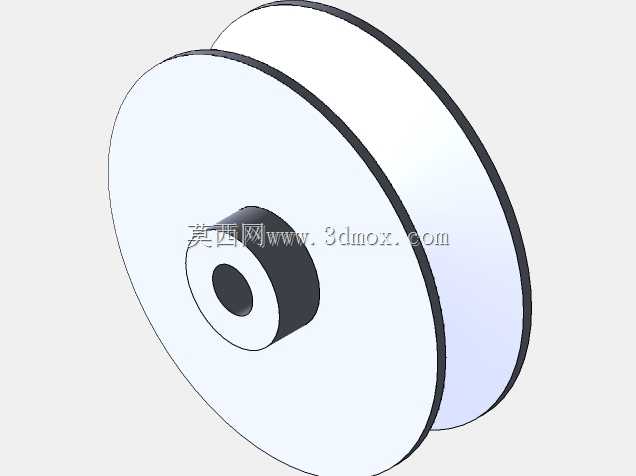

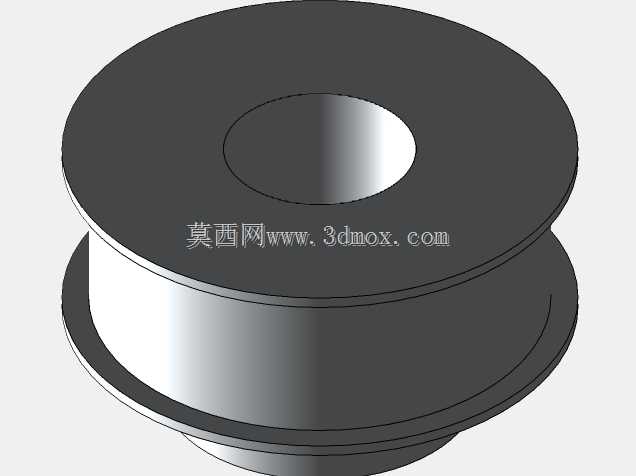

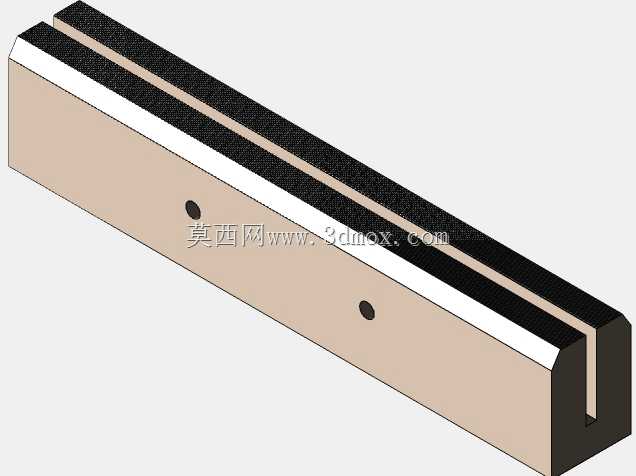

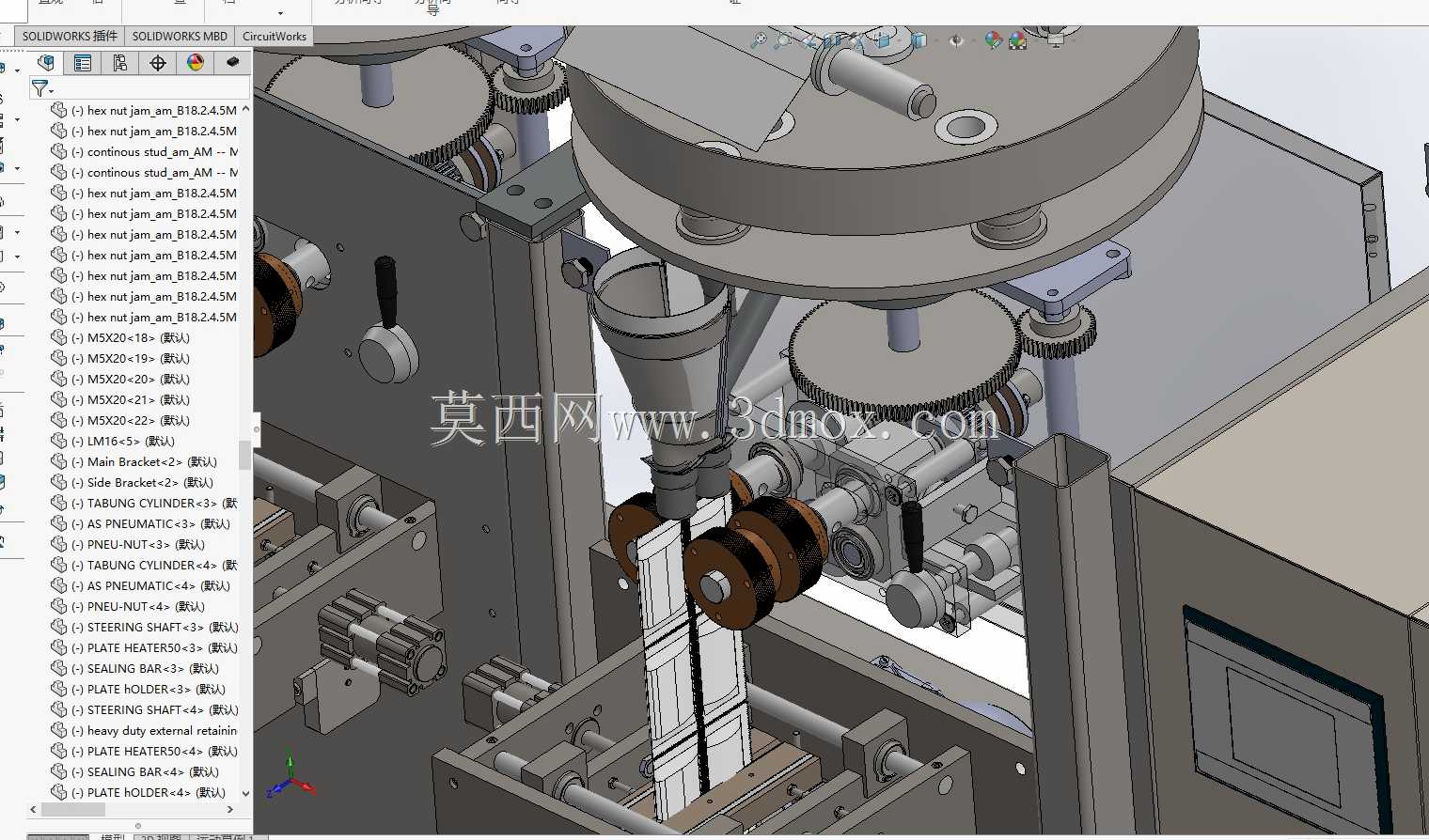

　　两组单元可独立调整计量参数，也可同步运行，针对不同容重的颗粒物料，可通过更换量杯或者调整量杯容积的方式适配不同装量规格，计量转盘的转动节拍与下方的封合、送袋动作完全同步，避免出现物料撒漏或者装量偏差超标的问题。料斗设置在计量单元上方，采用大倾角的锥面设计，避免流动性一般的颗粒物料出现架桥堵料的情况，料斗与计量单元的连接位置采用快拆结构，日常换产清理时不需要额外工具即可拆卸清洗，符合食品、医药类生产的卫生清理要求。中部的封合机构采用立式纵封加横封的结构，送袋机构采用滚轮牵引配合导向条定位，保证包装袋在下行过程中不会出现偏移褶皱，纵封机构完成袋体侧边的热封，横封机构同步完成上一袋的顶封与下一袋的底封，封合温度可根据包装膜的材质单独调整，

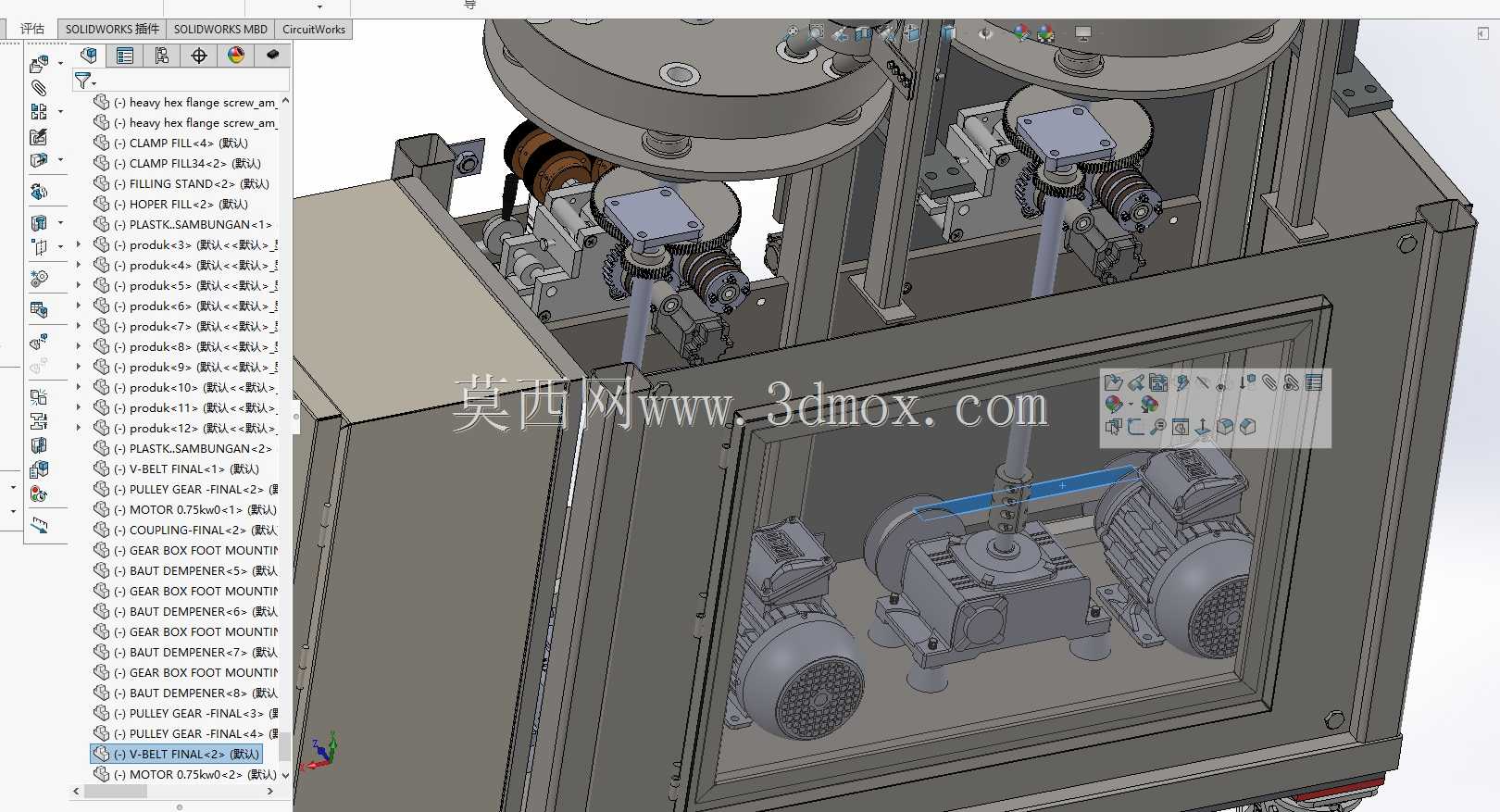

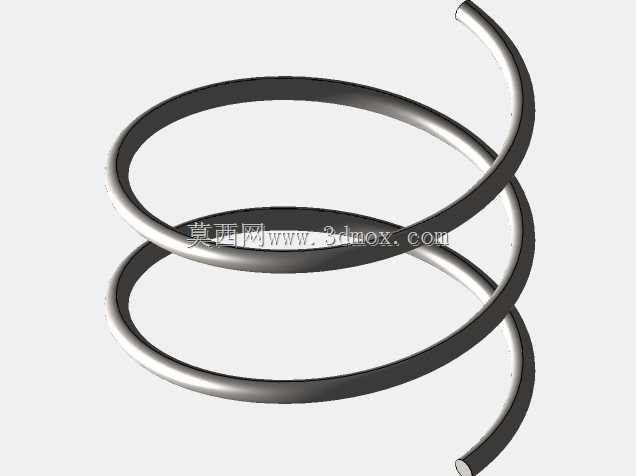

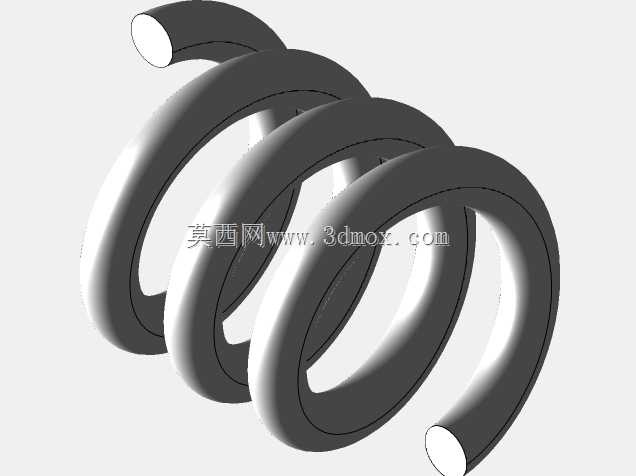

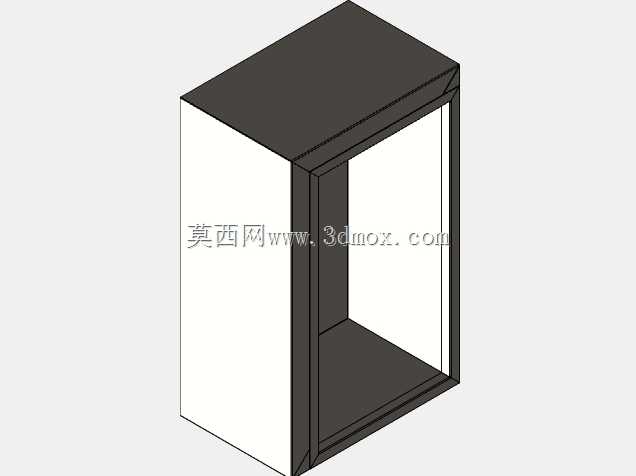

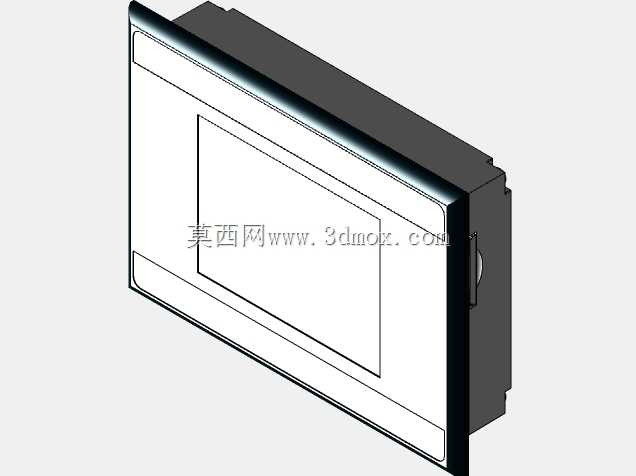

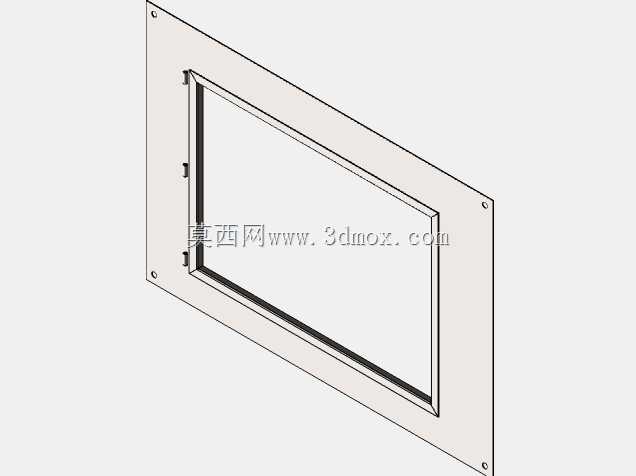

　　封合压力通过弹簧预紧结构控制，避免出现封边虚封或者封边压穿的问题。机架侧部集成的控制箱体采用内嵌式安装，不额外占用设备外部空间，操作面板朝向操作人员站位一侧，方便参数调整与运行状态监控，箱体内部预留了电气元件的安装空间，走线全部沿机架内部的线槽布置，避免外露走线积灰或者被物料剐蹭损坏。整机的传动结构集中布置在机架上部的计量单元侧方，采用凸轮连杆机构实现各动作的时序匹配，相比独立伺服控制的结构，这套机械联动的结构成本更低，运行稳定性更强，日常维护只需要定期检查传动部位的润滑情况即可，不需要复杂的参数调试。在设计过程中，重点考虑了颗粒物料的落料顺畅性，计量单元到封合机构的落料通道采用垂直光滑内壁设计，避免颗粒残留，

　　落料通道的口径与计量量杯的出料口径匹配，防止落料过程中物料飞溅到封合位置影响封合质量。同时双列结构的设计将两套独立的包装单元整合在同一个机架上，共用一套动力输入与控制单元，相比两台独立的单通道包装机，减少了机架材料的使用，也缩小了整体占地尺寸，操作人员只需要在设备正面即可完成两列通道的上料、调试、故障排查工作，不需要在设备两侧来回走动，降低了操作人员的劳动强度。设备的所有与物料接触的部位都采用光滑易清洁的材质设计，没有卫生死角，换产时可以快速清理残留物料，避免不同品类物料交叉污染。底部的脚轮安装位置做了加强焊接处理，避免设备长期运行后脚轮连接位置出现变形，机架底部还预留了地脚螺栓安装孔，如果需要长期固定在某一工位，也可以将脚轮更换为可调地脚，进一步提升设备运行时的稳定性，降低高速运行时的振动幅度。封合机构的加热元件采用插拔式安装，出现加热元件损坏时可以快速更换，不需要拆解整个封合结构，减少设备停机维护的时间。
