多工位托盘码垛工作站整体布局设计

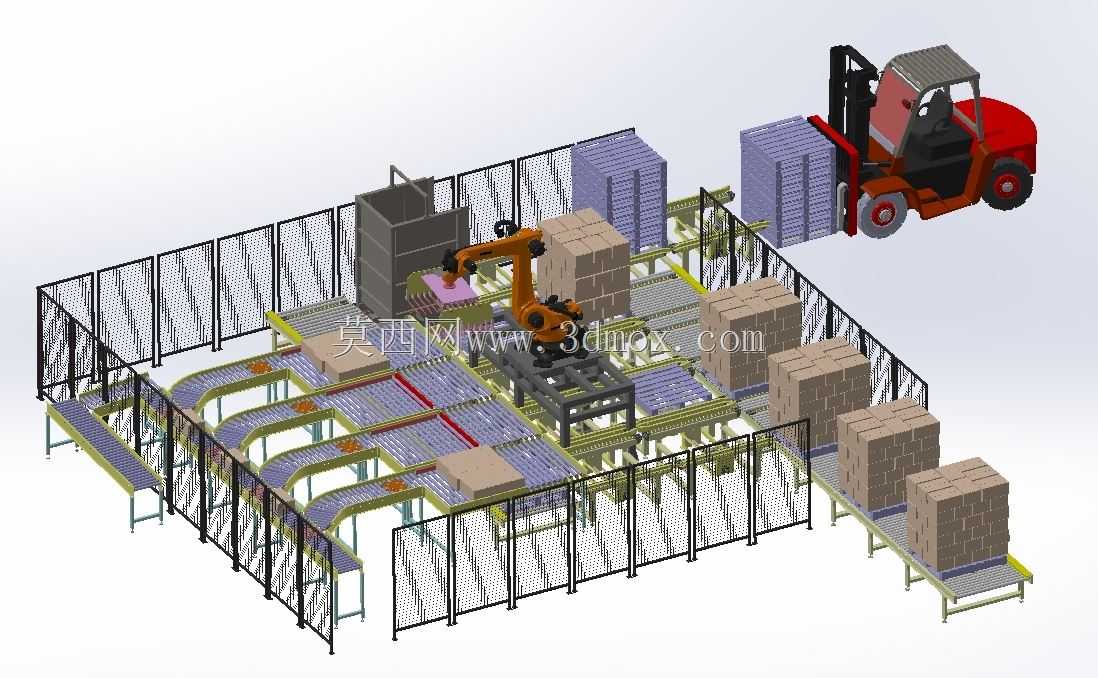

　　这套码垛工作站的三维布局，核心面向快消、建材、日化类成品箱装物料的后段仓储转运场景，适配生产末端成品从包装线到仓储叉车转运的全流程衔接需求，可直接对接前端多条包装输送线的出料端，完成不同规格箱体的自动码垛、托盘供给、满垛输出的全流程作业，替代人工重复搬抬码垛的高强度工位，适配单班次8小时连续作业的生产节拍。整套设备的布局逻辑围绕作业动线做了分区规划，核心作业区采用六轴工业机器人作为执行端，安装在垫高的钢制基座上，基座高度匹配输送线的顶面高度，确保机器人末端执行器的作业半径可覆盖所有进料工位、托盘暂存位以及满垛出料位，避免出现作业盲区。进料端采用多道并行的滚筒输送线，每道线对应前端一条包装产线的出料口，

　　线体侧边设置挡停机构与到位检测位，待箱体输送到定位工位后自动锁止，等待机器人抓取，线体的宽度可适配常规400-600mm宽度的箱装物料，支腿采用可调脚杯结构，安装时可根据车间地面平整度调整水平度，调整范围在±30mm以内。托盘供给区设置在机器人侧方，可同时放置3-4个空托盘，满垛输出位对接叉车取料通道，通道宽度预留了常规平衡重式叉车的转弯半径，安全围栏采用网格状钢制围栏，高度1.8米，围栏上设置安全门与联锁开关，人员进入作业区时设备自动停机，围栏与机器人运动轨迹的最小安全距离预留了200mm的余量，避免机器人运动过程中与围栏发生剐蹭。机器人末端采用夹爪式执行器，可根据箱体尺寸调整夹爪开合范围，夹爪内侧贴有防滑橡胶垫，

　　避免夹取过程中损伤箱体表面，码垛过程中可根据预设的垛型参数自动调整每层箱体的摆放方向，确保垛型整齐，常规12001000mm标准托盘的码垛高度可达到1.6米，满足常规仓储堆垛的高度要求。整套布局的安装边界控制在8米6米的矩形区域内，地面要求为硬化水泥地面，承重满足每平米5吨的载荷要求，设备进线电源、气源接口统一设置在布局侧方的走线槽内，避免管线横穿作业通道，输送线的驱动电机采用侧装结构，减少线体下方的占用空间，方便后期维护时的拆装作业，围栏的网格间距为40*40mm，可有效防止人员误伸入作业区，同时不影响外部人员观察设备运行状态。
