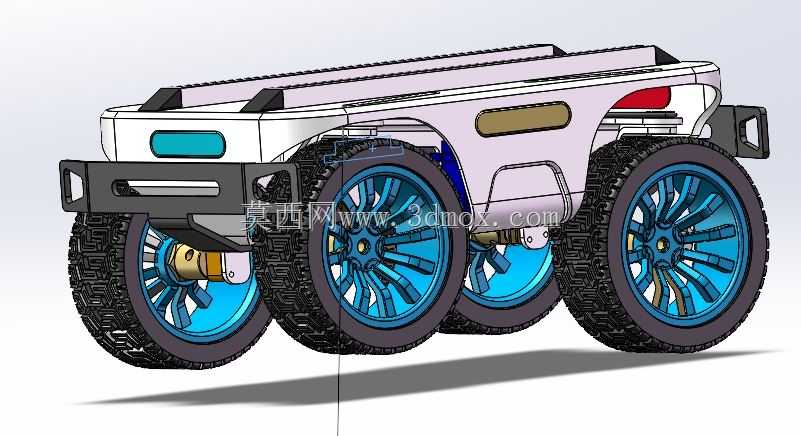

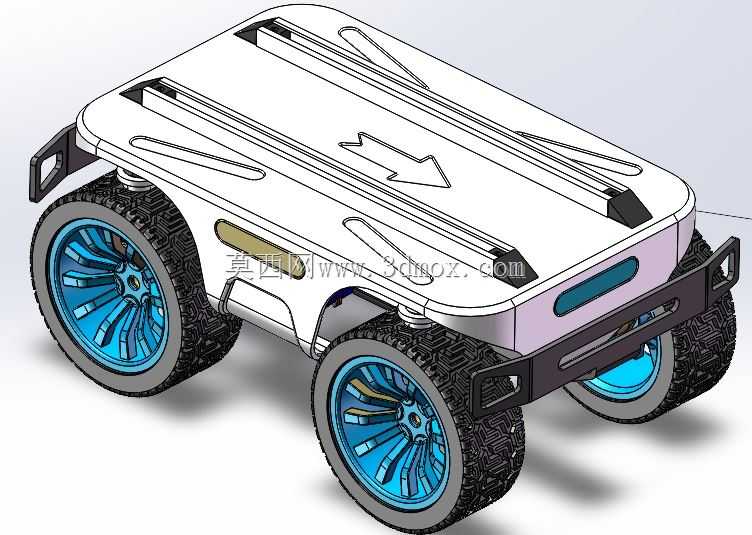

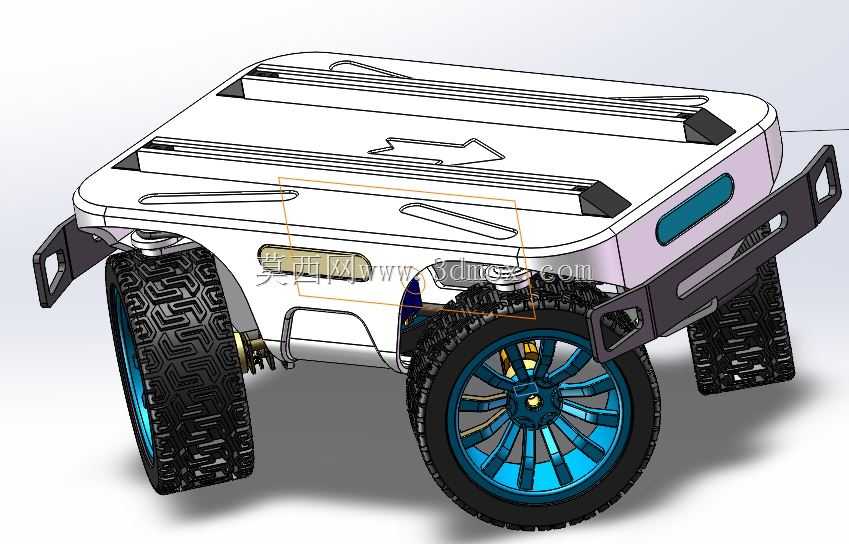

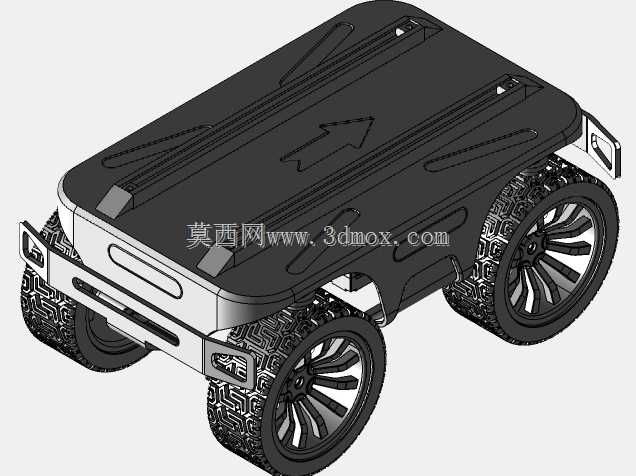

四轮转向双驱搬运机器人底盘结构设计

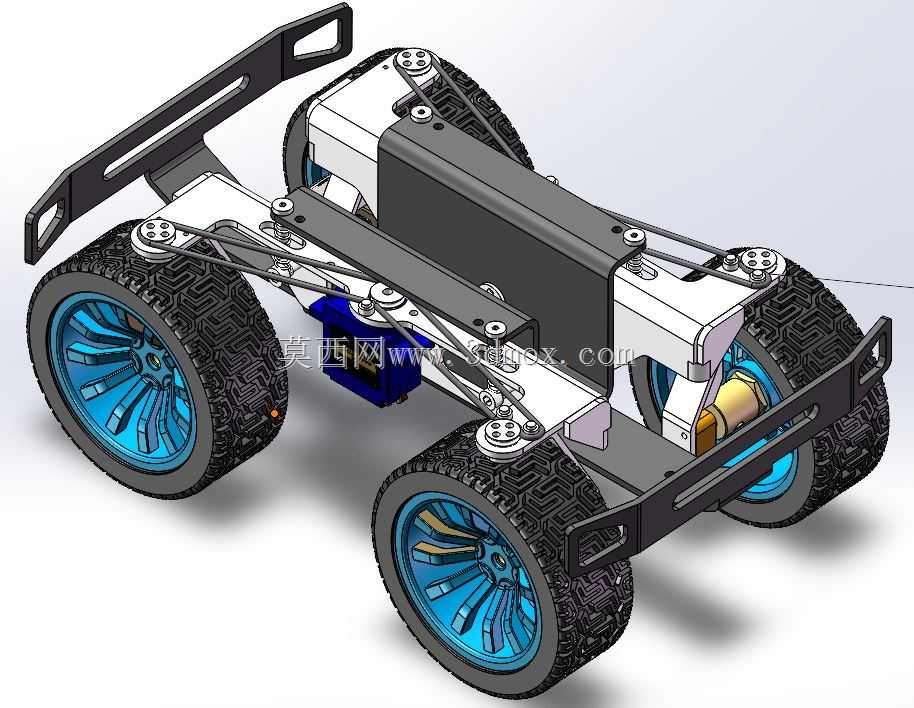

　　该轮式移动底盘主要面向厂区物料转运、户外巡检、短途接驳等场景设计，可作为各类小型移动作业设备的通用承载平台，适配仓储物流、园区巡检、野外勘探等多类作业环境，能够在平整硬化路面、轻度非铺装路面完成稳定行驶，承载上部搭载的作业模块完成指定任务。底盘采用四轮布局，基础配置为双电机驱动搭配两轮转向结构，可实现小半径转向，在狭窄通道、货架间隙等受限空间内具备灵活的通行能力；悬架部分采用平衡式结构设计，能够在路面存在小幅起伏、凸起障碍时保证四个车轮始终与地面保持有效接触，避免单轮悬空导致的驱动力流失、车身侧倾等问题，提升行驶过程中的稳定性与抓地能力。若有更高通过性需求，可将驱动方案调整为四电机独立驱动，进一步提升越野脱困能力，

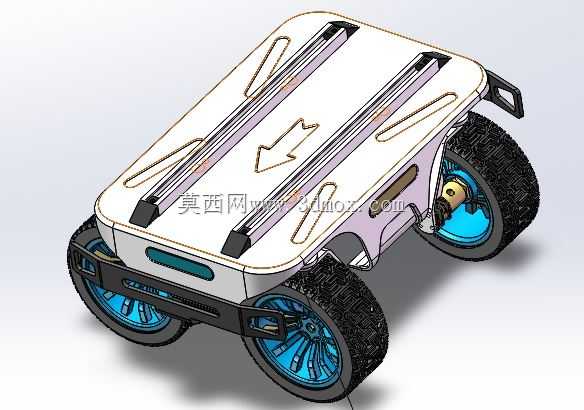

　　适配更复杂的非铺装路面作业场景。设计阶段预留了充足的上部安装空间，顶面设置有平行布置的安装导向槽，可快速固定各类上部作业模块，包括载货平台、机械臂、检测传感器组等，无需对底盘主体结构进行二次打孔改造，降低二次开发的工作量。底盘前后端设置有嵌入式防撞安装位，可加装防撞条、接近传感器等防护部件，侧面预留了电池仓、控制模块的安装空间，当前结构未集成驱动电池与控制模块，使用者可根据自身续航需求、控制方案选型匹配对应的元器件，适配不同的成本与性能要求。车轮采用大花纹越野轮胎搭配多辐式轮毂，轮胎接地面积充足，胎纹深度可提供足够的抓地力，轮毂结构兼顾强度与轻量化要求，在保证承载能力的同时降低簧下质量，提升悬架的响应速度。

　　整体结构采用模块化设计思路，驱动模块、转向模块、悬架模块均可独立拆分，便于后期维护更换零部件，各部件的安装边界清晰，装配公差预留合理，可直接用于样机加工验证，也可作为同类移动底盘设计的参考结构，帮助设计者快速完成底盘部分的方案迭代，缩短整体设备的开发周期。
