葡萄酒包装整线自动化输送设备结构

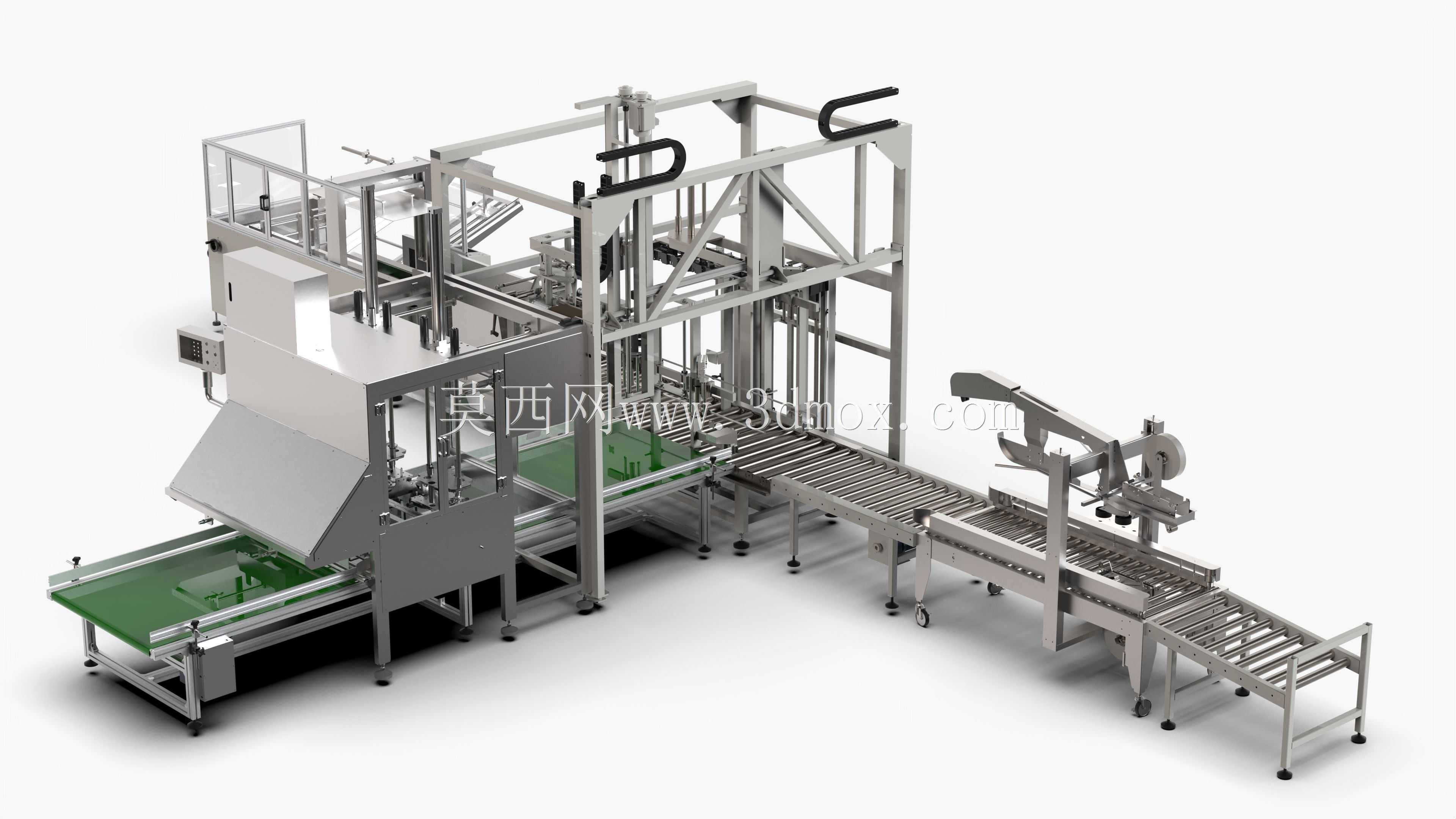

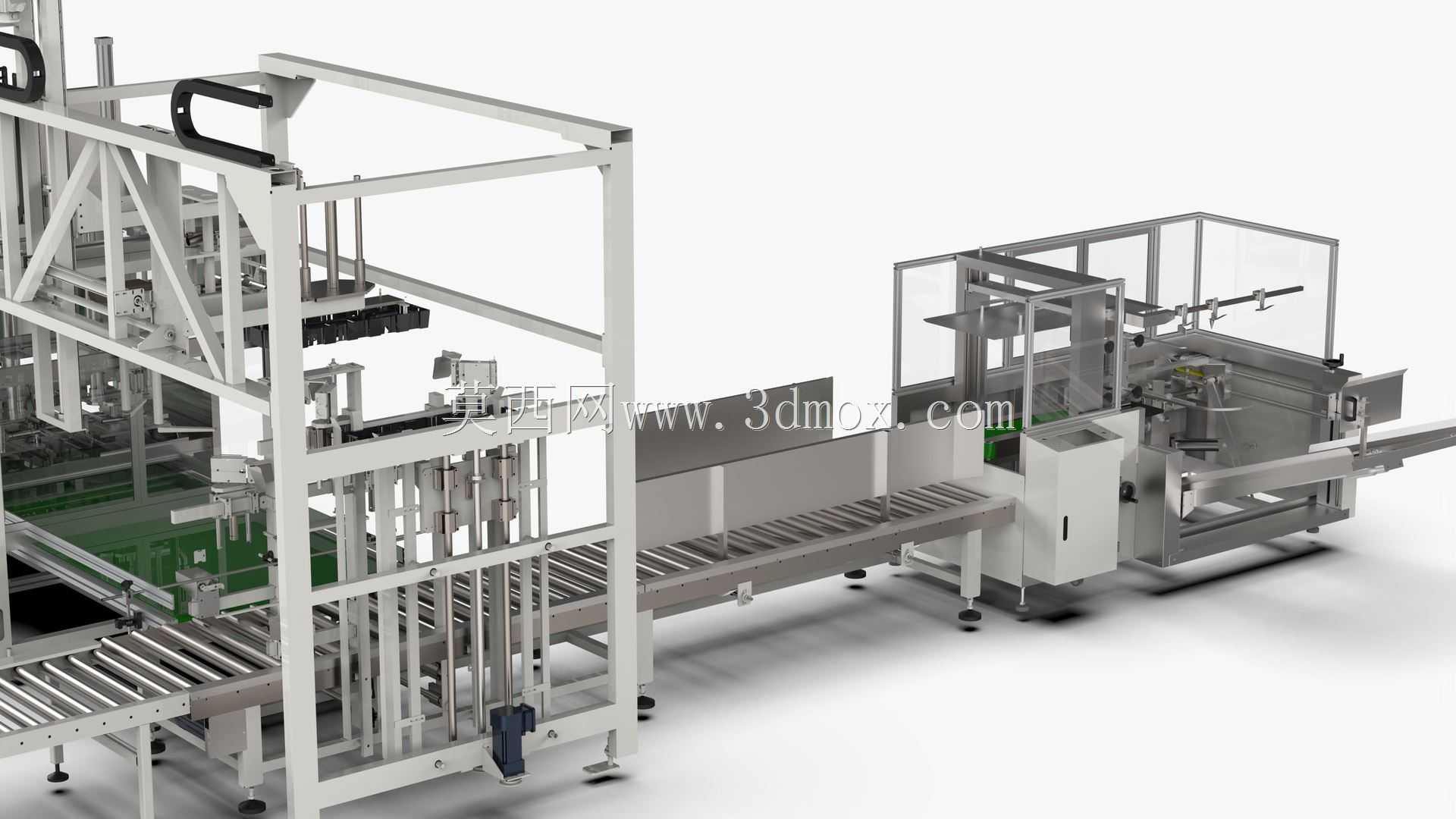

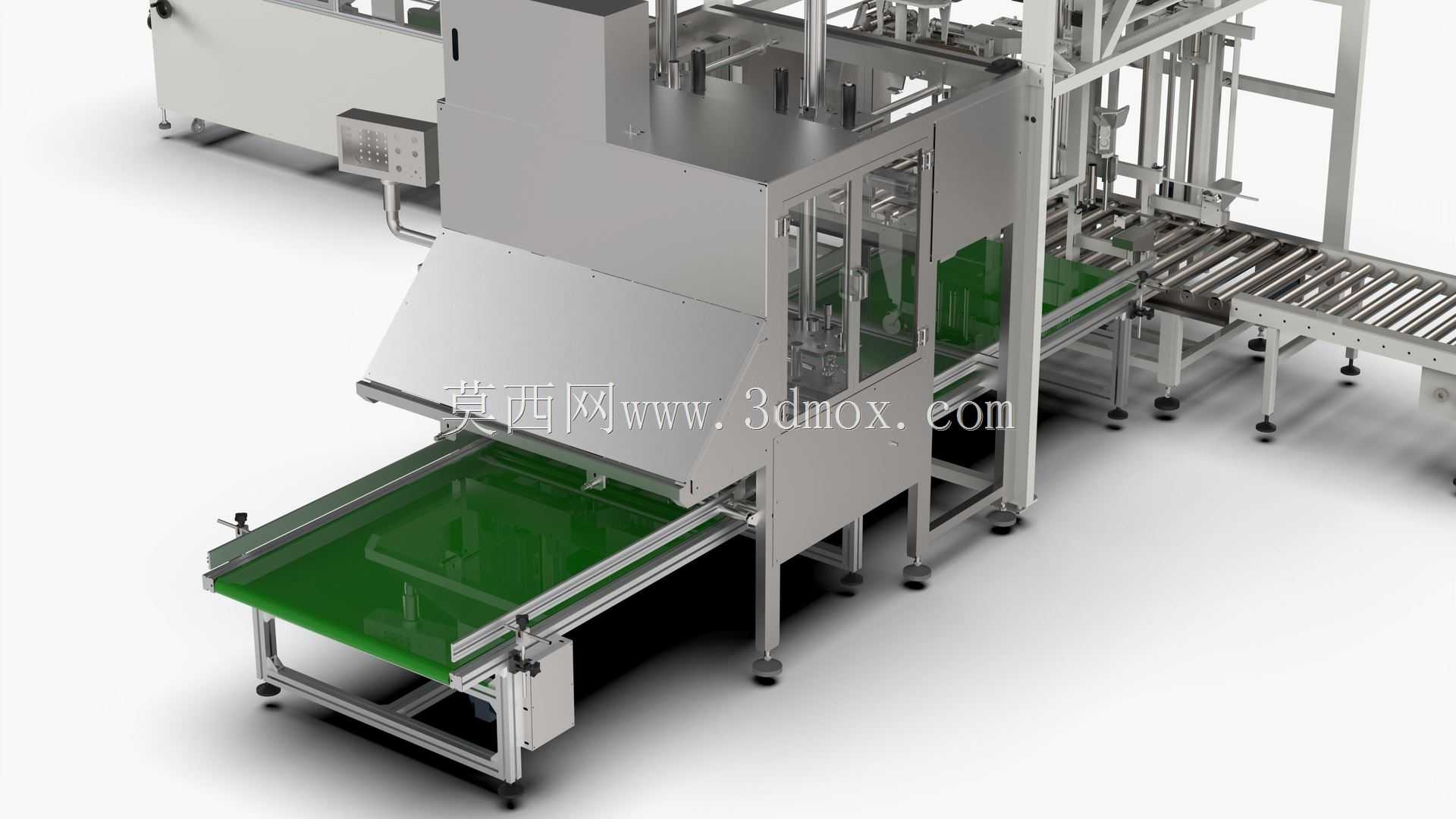

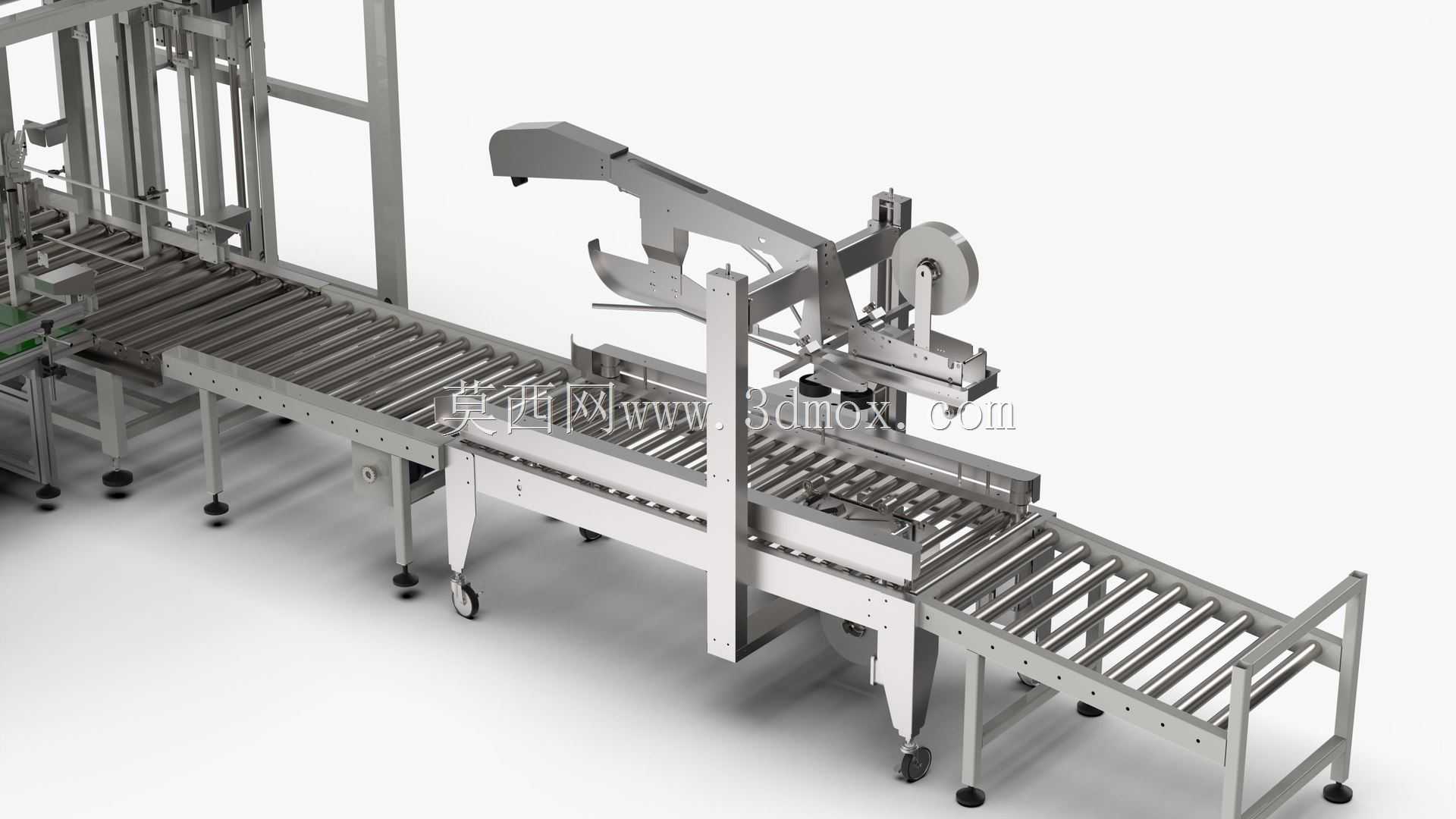

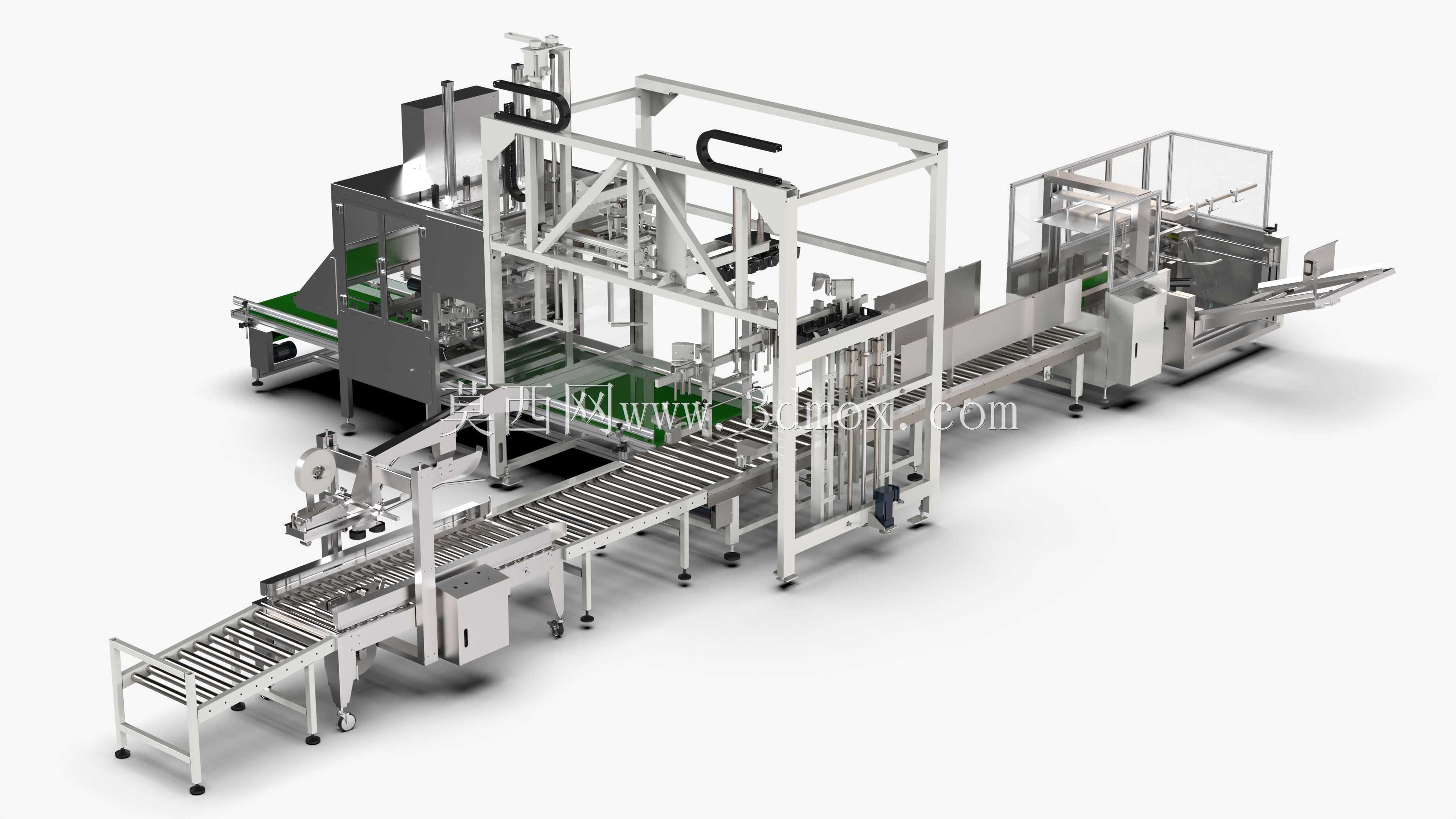

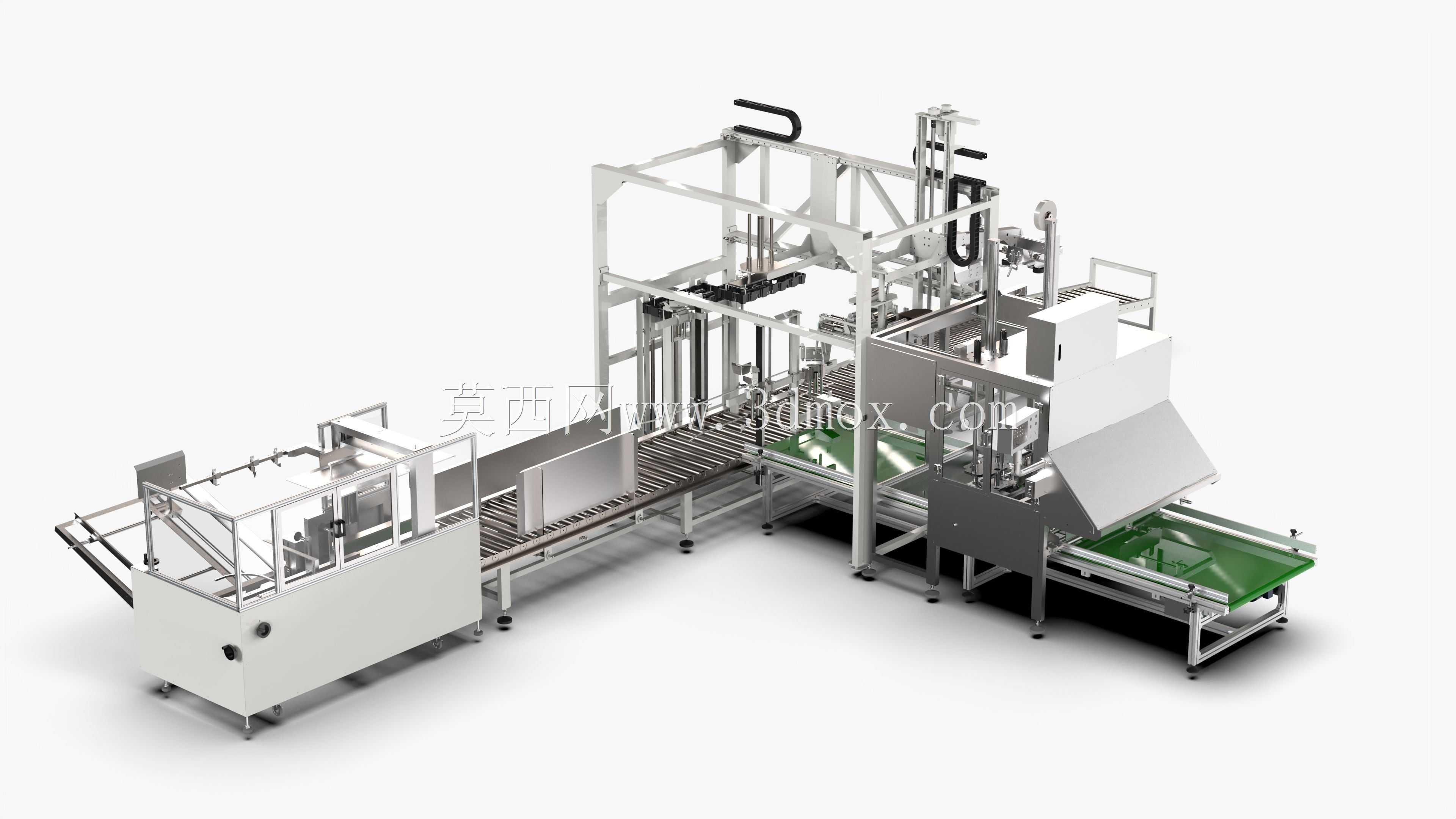

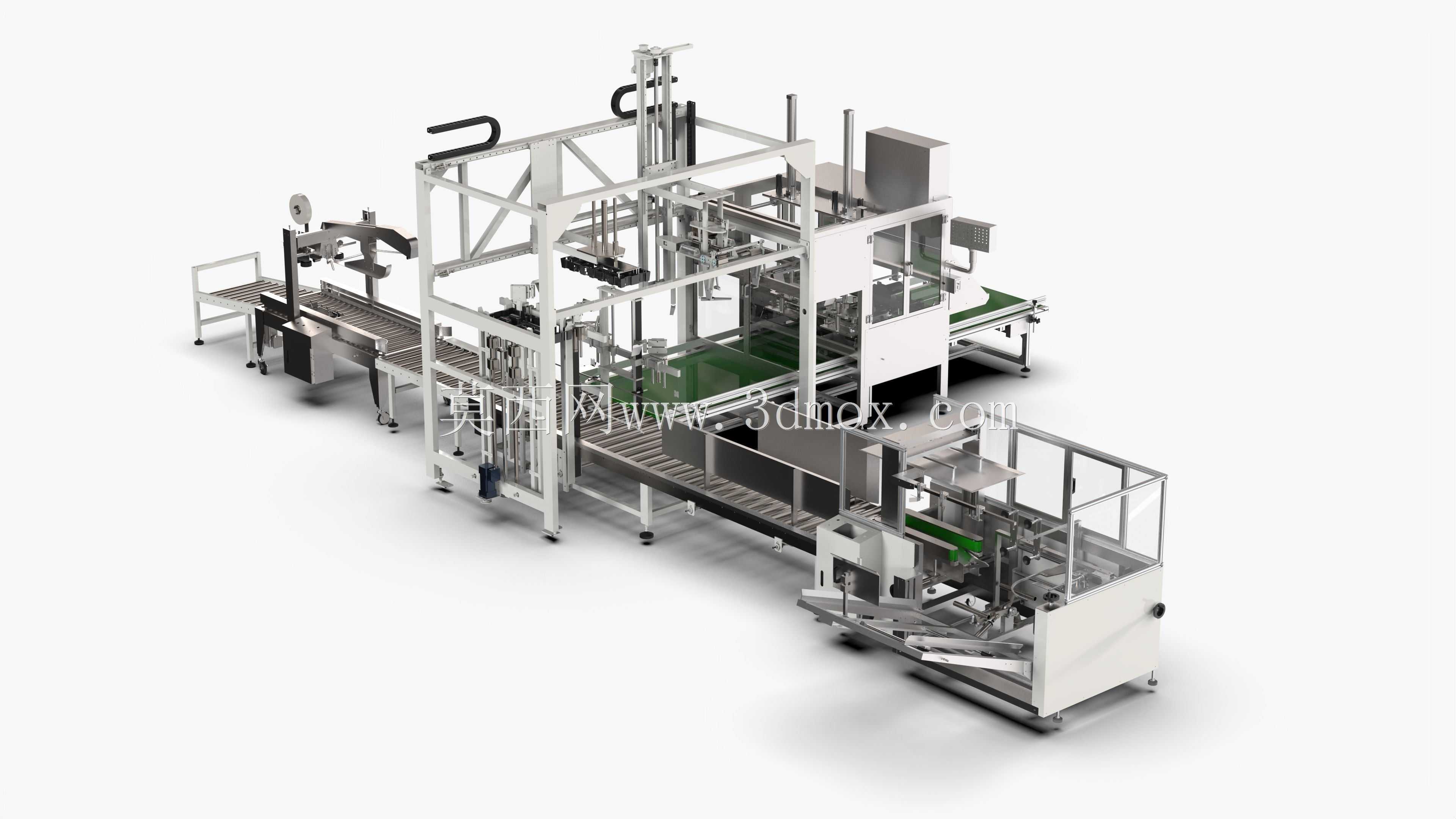

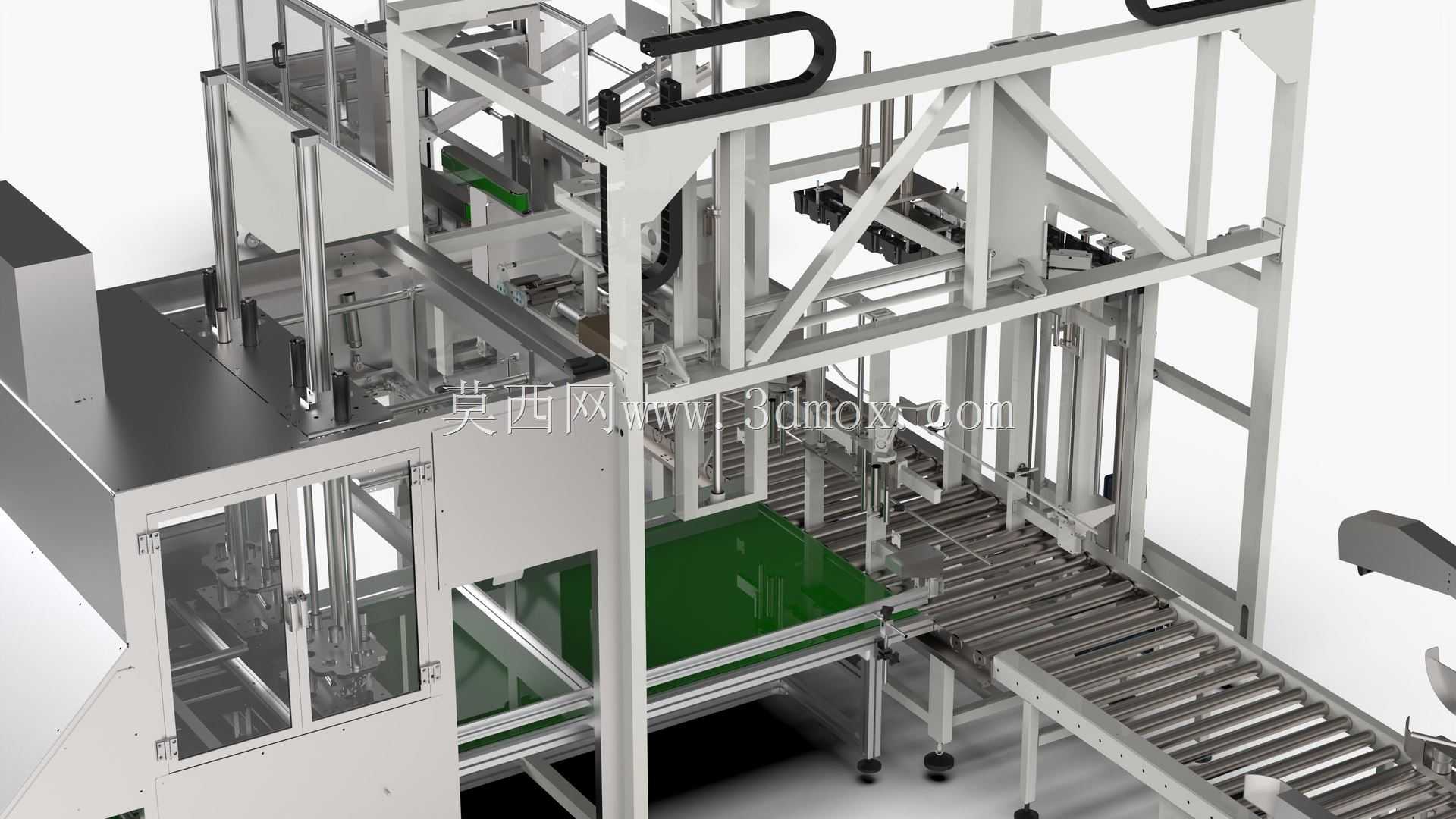

　　在酒类饮品规模化生产的后段包装环节，瓶装酒的包装输送衔接一直是影响整厂产能的关键节点，这套输送设备正是针对葡萄酒瓶装产品的后段包装流程设计，覆盖从空箱供给到成品箱码垛前的全段工序衔接。整套设备的排布逻辑完全贴合葡萄酒生产车间的常规动线，从灌装线末端输出的成品酒瓶，首先进入理瓶缓冲段，通过分道机构将单道输送的酒瓶按装箱规格分成对应列数，避免瓶身磕碰的同时保证装箱工位的进料节拍匹配。设备核心段集成开箱、装箱、合箱三个核心工位，开箱工位采用吸盘取料+折边预成型结构，可适配常规瓦楞葡萄酒包装箱的尺寸范围，折边过程中设置导向压条保证箱型方正，避免后续装箱出现卡瓶问题；装箱工位采用柔性夹持机构，针对葡萄酒玻璃瓶身的易碎特性，

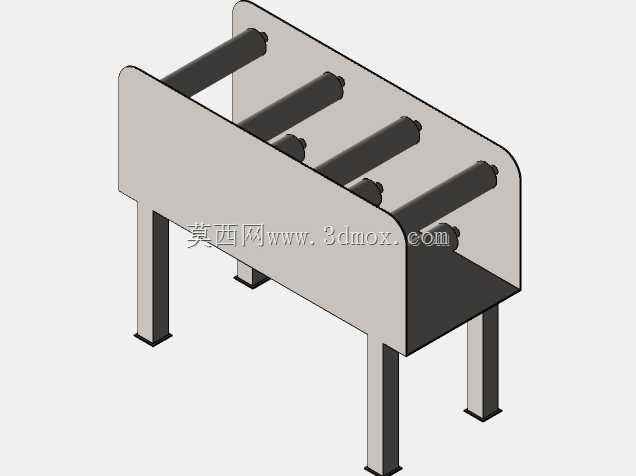

　　夹持头采用软质包胶材质，抓取行程根据瓶高做了限位设计，下落过程设置缓冲阻尼，避免瓶身受冲击出现破损；合箱工位在完成喷胶后设置压合保压段，保证纸箱粘合牢固，不会在后续输送过程中出现开箱问题。整线的输送面高度统一设置为车间常用的850mm操作高度，方便一线人员做日常巡检与异常处理，设备主体框架采用4040工业铝型材搭建，护边采用304不锈钢材质，适配食品饮品生产车间的卫生清洁要求，各工位之间的衔接段设置可调式导向栏板，可根据不同瓶径、箱型做快速调整，换型时间控制在15分钟以内。输送滚筒的间距根据酒瓶底部直径与纸箱底部尺寸做了匹配计算，避免输送过程中出现卡滞，驱动段采用模块化电机排布，单段驱动故障不会影响整线停机，

　　方便运维人员快速更换备件。线体末端预留了与码垛设备对接的安装接口，安装地脚采用可调式结构，可适应车间地面±20mm的高度差，无需额外做地面预处理即可完成安装调试。整套设备的布局充分考虑了车间的空间利用率，转弯段采用小半径转弯滚筒，在保证输送顺畅的前提下尽可能减少线体占地面积，各操作工位旁预留了工具放置与异常品剔除的操作空间，符合人机工程学设计要求，可有效降低一线操作人员的劳动强度，减少后段包装环节的人工配置数量，稳定运行状态下可匹配每小时6000瓶的灌装线产能，适配国内多数中型葡萄酒生产企业的后段包装需求。
