带Type-C接口的ESP32开发控制板结构设计

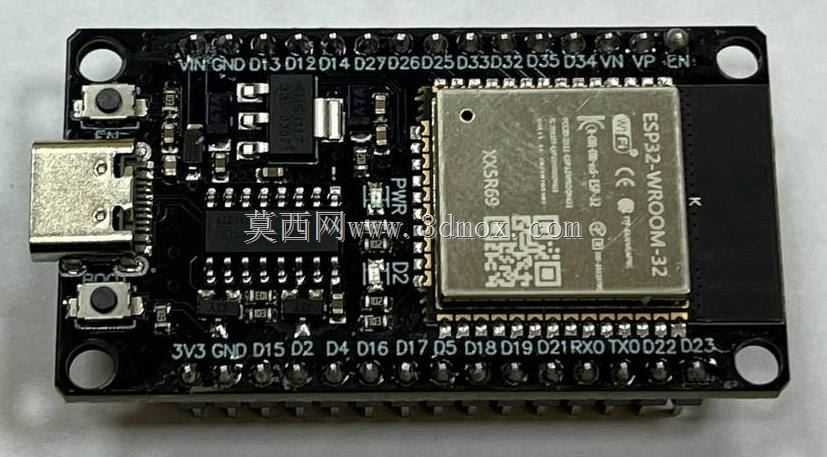

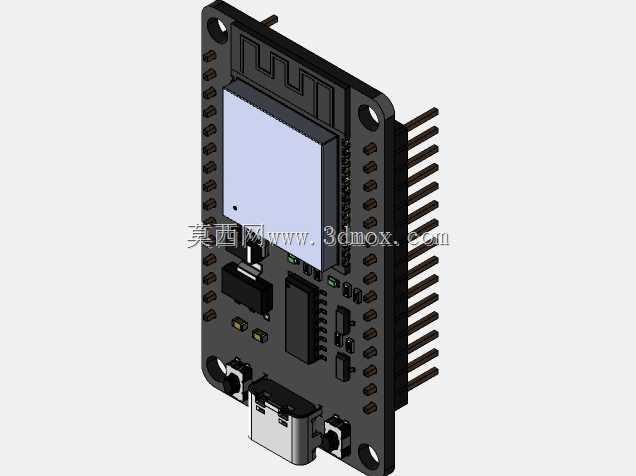

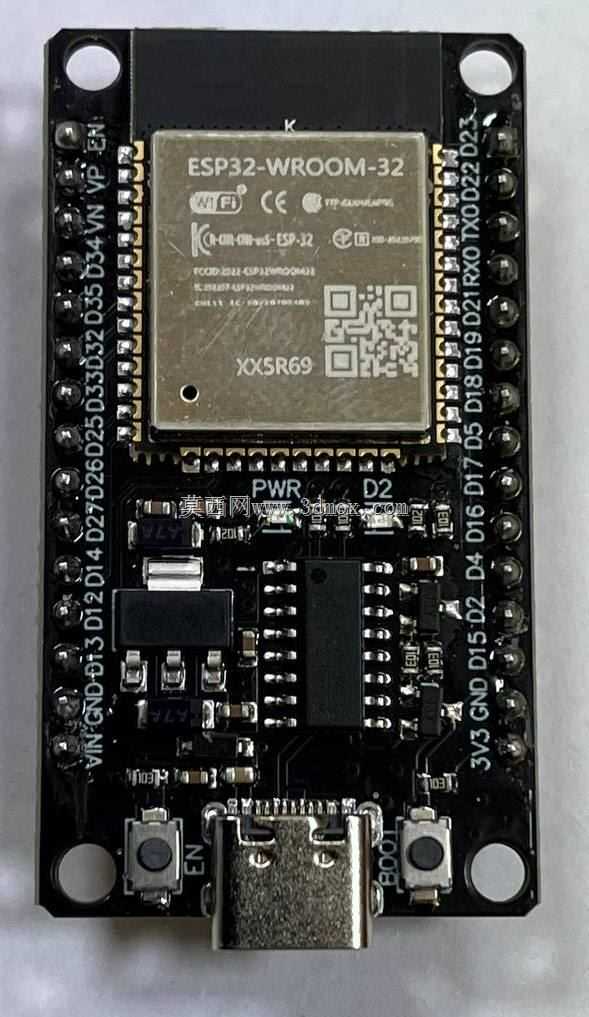

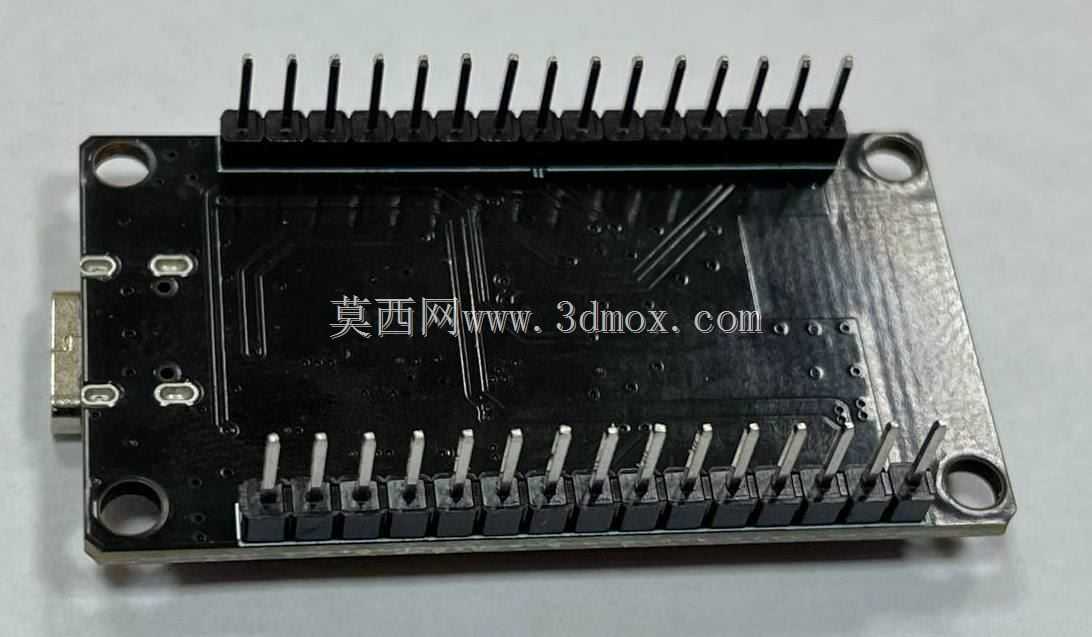

　　这款嵌入式控制板的三维结构设计，核心围绕嵌入式开发场景的实际装配需求展开，在做结构建模时首先要兼顾板载元件的布局合理性与外接扩展的操作便利性。板身采用标准矩形PCB基材设计，两侧排布30针直插排针，排针的引脚间距严格遵循通用嵌入式扩展规范，可直接适配市面主流的面包板、扩展底座以及各类外接功能模块，排针的伸出长度做了精准控制，既保证焊接后与母座的接触可靠性，又避免引脚过长导致安装时与周边结构件发生干涉。板载Type-C连接器的位置选在板身侧边下部，接口的沉板深度做了反复校核，确保外接数据线时插头不会与板身其他凸起元件产生磕碰，接口周围预留了足够的插拔操作空间，哪怕是带加固外壳的Type-C插头也能顺利插接。板上的核心主控模块、

　　无线通信电路区域做了局部屏蔽罩的结构预留，屏蔽罩的卡扣位置与PCB上的焊盘点位完全对齐，装配时可直接完成贴合焊接，不会出现卡扣错位无法固定的问题。板身四个角预留了标准安装孔位，孔位的内径、沉台深度都匹配常用的尼龙隔离柱与微型螺丝规格，可直接将整板固定在设备外壳内部的安装柱上，安装孔与周边走线、元件的安全距离满足电气绝缘要求，不会出现固定螺丝压接线路导致短路的风险。板载的状态指示灯、功能按键都布置在板边易操作的位置，按键的按压行程与凸起高度做了适配，外壳开孔后可直接通过外壳按键触发，不需要额外加装延长按键。在建模过程中，所有板载元件的高度都做了分层校核，最高的元件与板身表面的距离控制在统一阈值内，

　　方便后期设计设备外壳时预留统一的内部空间余量，不需要针对单个元件做额外的避位凹陷。排针的排布顺序完全对应通用ESP32模块的引脚定义，结构上做了防呆设计提示，避免使用者插反扩展模块导致元件烧毁。这款控制板可广泛应用在物联网终端开发、小型智能设备控制、创客项目原型搭建、工业小型采集节点控制等场景，结构设计上兼顾了原型开发的灵活性与小批量量产装配的工艺性，所有元件的布局都符合SMT贴片加工的工艺要求，元件之间的间距满足自动贴片机的吸嘴操作空间，不会出现贴装时元件干涉导致的抛料问题。板身的边缘做了圆角处理，避免锐边在装配时划伤操作人员或者损坏外接导线，USB接口周围的板边做了局部加厚处理，提升频繁插拔时的板身结构强度，避免长期使用后接口处出现PCB开裂的问题。
