链条驱动辊筒转盘输送设备结构

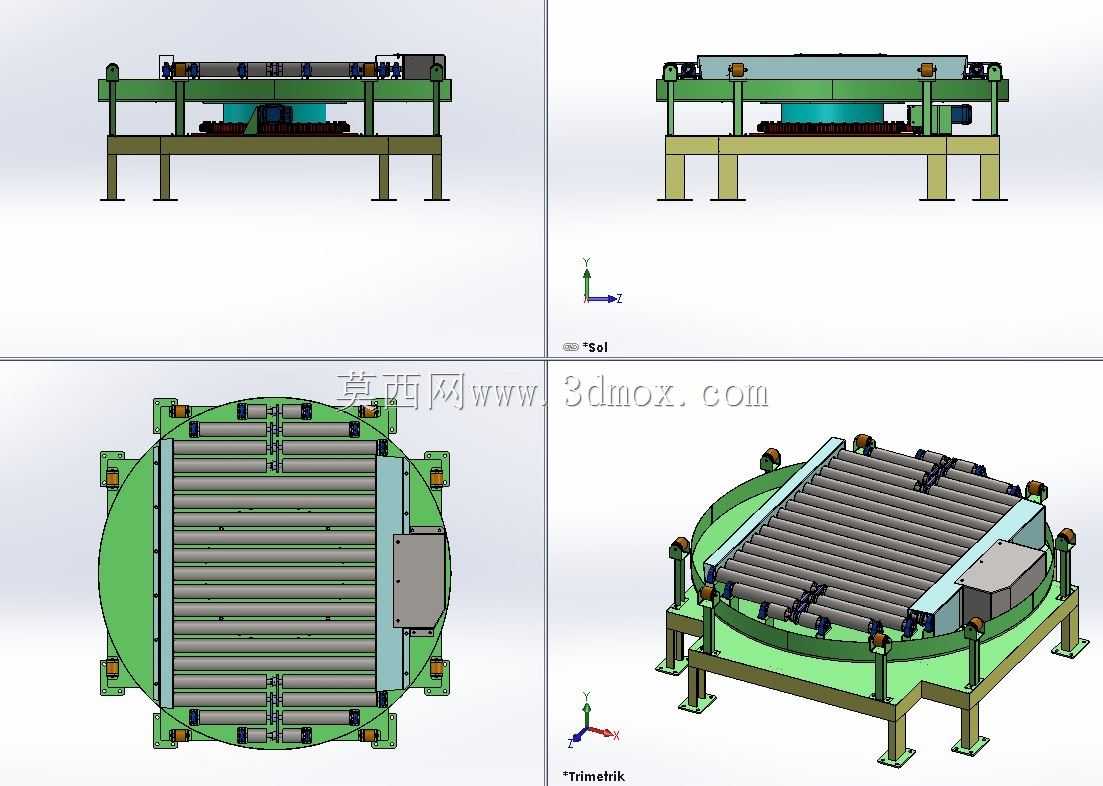

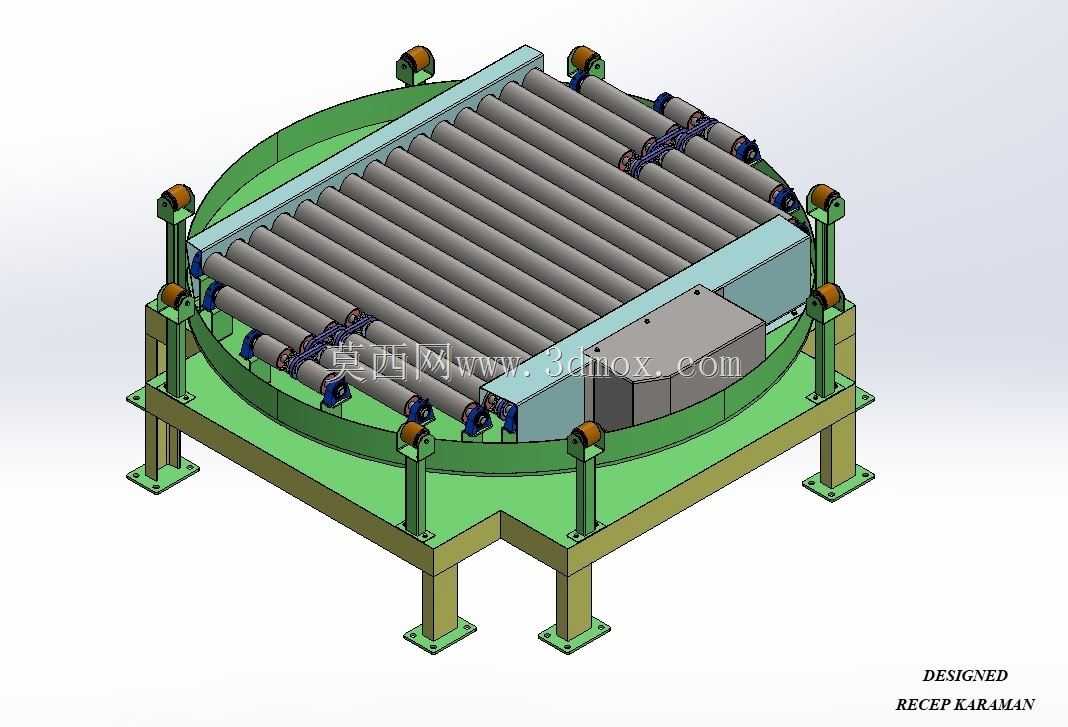

　　在包装、成品制造、仓储分拣的产线布局里，经常会遇到输送方向需要90度甚至任意角度转向的工位，常规的直线皮带、辊筒线无法直接完成物料的转向衔接，这类转盘式辊筒输送设备就是为解决线体转角衔接、多工位分流合流的需求设计的。整套设备的上层是平行排布的动力辊筒面，辊筒之间通过链轮链条串联传动，由端部的驱动单元提供动力，当物料从上游线体输送到转盘台面上时，辊筒保持运转承接物料，待物料完全进入台面范围后，底部的回转支撑结构带动整个上层辊筒架体绕中心轴旋转，转到对应对接线体的角度后，辊筒重新启动将物料输送到下游线体，完成转向输送的动作。设计时首先要考虑承载边界，辊筒的间距需要匹配常见输送载荷的底部尺寸，避免托盘、货箱底部卡入辊筒间隙，

　　架体采用型钢焊接框架做主体支撑，底部安装可调脚杯来适配现场地面的不平整，保证整个转盘运转时的水平度，避免物料偏移。回转部分采用标准回转支撑作为旋转核心，搭配减速电机驱动齿轮啮合传动，保证旋转过程的平稳性，旋转角度可以根据对接线体的布局设置硬限位或者传感器到位信号，确保每次旋转后辊筒的输送方向和上下游线体精准对齐，不会出现对接错位导致的物料卡滞。设备的安装边界需要预留足够的旋转空间，转盘直径要大于所输送的最大物料的对角线尺寸，避免旋转过程中物料边缘和周边线体、防护结构发生刮碰，上层辊筒的输送面高度要和上下游对接线体保持一致，高度差控制在2mm以内，避免物料过渡时出现颠簸卡滞。链条传动部分设计了张紧结构，

　　长期运行出现链条松弛时可以快速调整张紧量，不需要拆解主体结构，辊筒端的链轮采用免键轴衬固定，后期更换维护时拆装便捷。这类设备相比顶升转台的优势在于，不需要将物料顶起就可以完成转向，对于底部平整度差、或者软包装类的物料适应性更好，同时辊筒面的承载能力更强，适合中型到重型的托盘、工装板、整箱货物的转向输送，在多条线体交汇的分流位，还可以通过不同角度的旋转，将物料分配到不同方向的输送线上，替代复杂的顶升移载、弯道输送结构，简化产线布局，减少设备占用的车间空间。
