44吨5mm厚钢储料筒仓结构设计

　　该储料筒仓采用5毫米厚度钢板卷制焊接成型，额定储料容量对应44吨散状物料，主要应用于建材生产、粮食加工、粉体物料中转等工业场景，可存储水泥、粉煤灰、粮食颗粒、塑料粒子等流动性较好的散状物料，作为生产线前端物料缓存、大宗物料暂存的核心仓储设备使用。

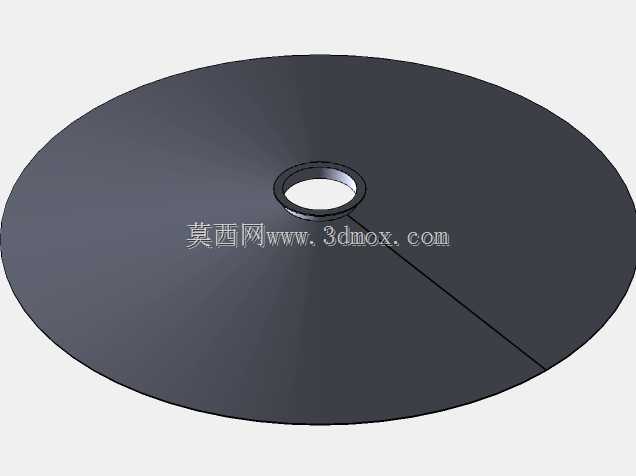

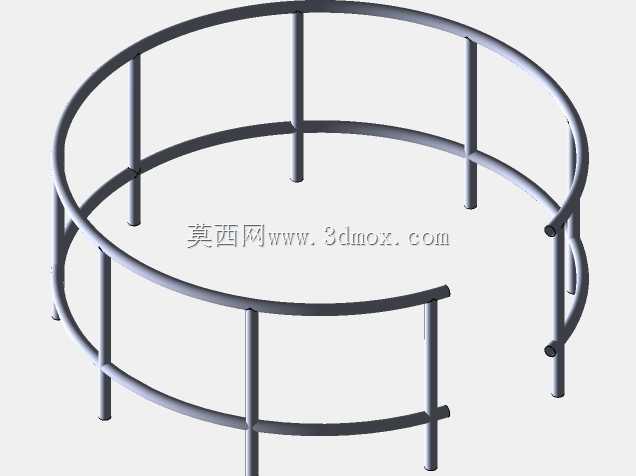

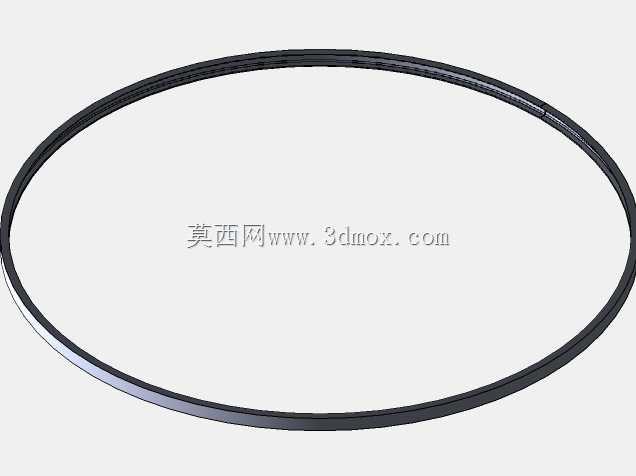

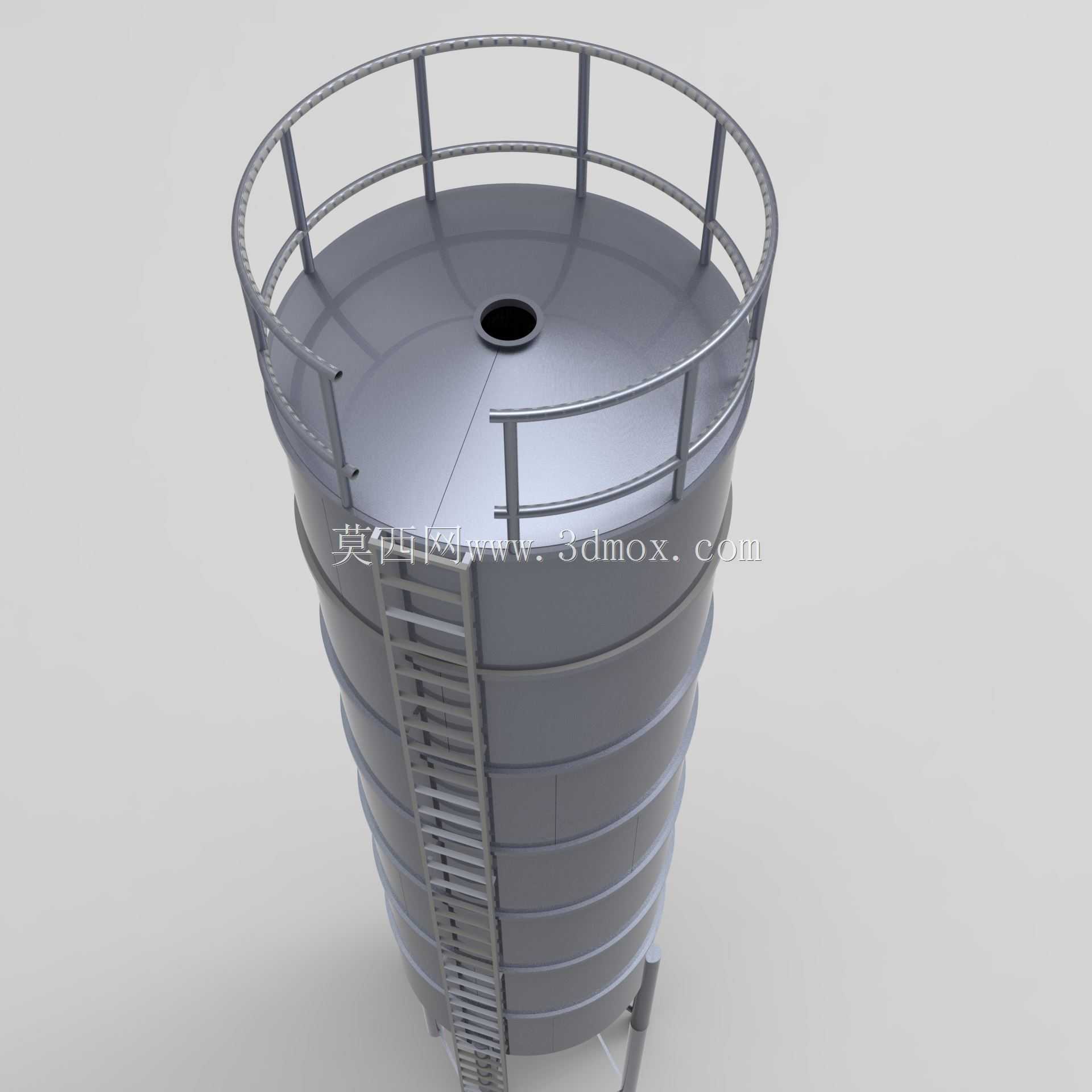

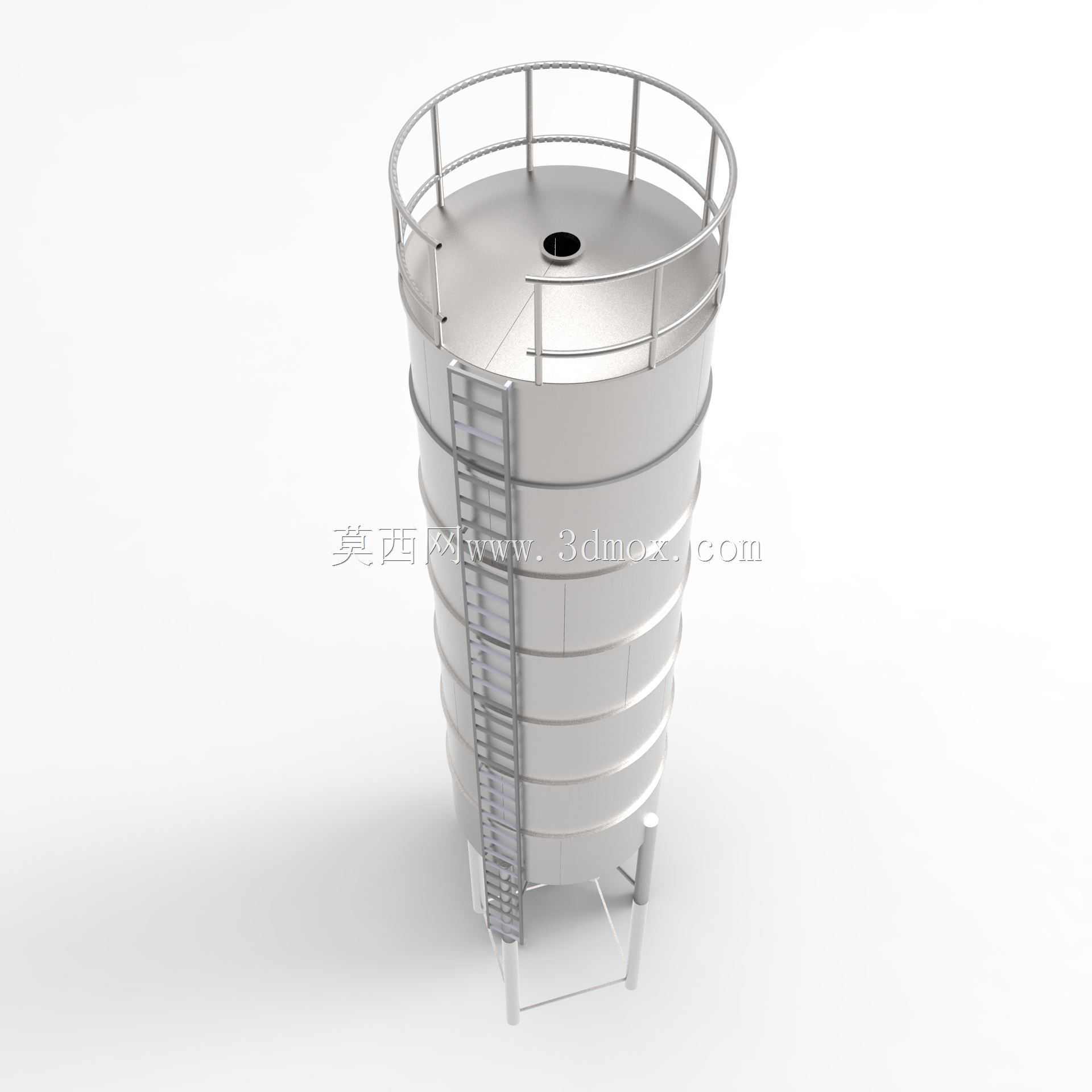

　　从结构设计逻辑来看，整体采用上直下锥的经典立式储料结构，直筒段采用多圈环向加强筋提升筒体径向刚度，避免满仓状态下钢板发生鼓胀变形；顶部设置环形检修护栏与中心进料口，护栏高度满足工业检修安全防护要求，进料口尺寸适配常规气力输送管道、皮带输送机落料端的安装对接，周边预留的安装位可适配除尘器、料位计、安全阀等附属配件。直筒段外侧设置通长直爬梯，爬梯踏步间距符合人体工程学攀爬要求，爬梯与筒体之间采用间断焊接连接，既保证连接强度，也避免连续焊接造成的钢板局部变形。

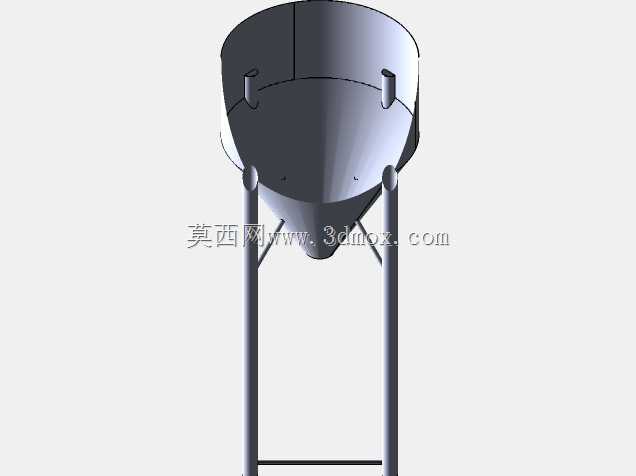

　　下部锥段采用大倾角设计，锥角角度大于所存储物料的自然安息角，可保证物料依靠自重顺利出料，避免物料在锥段架桥、堵料，锥段末端预留标准法兰接口，可对接旋转卸料阀、螺旋输送机等出料设备，实现定量给料。整个筒体底部设置多根均匀分布的支撑立柱，立柱与筒壁之间采用斜向加强筋连接，将满仓状态下的垂直载荷均匀传递至基础，支撑脚预留地脚螺栓安装孔，可直接与混凝土基础或钢结构平台固定，安装时需保证整体垂直度偏差不超过千分之一，避免长期偏载造成结构疲劳。

　　建模过程中对所有焊接坡口、螺栓过孔、加强筋排布均做了细节还原，直筒段每圈钢板的拼接焊缝位置错开排布，避免环向与纵向焊缝十字交叉降低结构强度；爬梯与护栏的连接节点、支撑腿与锥段的连接节点均做了加强处理，可直接用于结构受力校核、生产下料参考，也可作为同类储料设备改型设计的基础模板，适配不同储量、不同物料特性的储料仓设计需求。
