多工位线材贴标裁切一体化送料机构

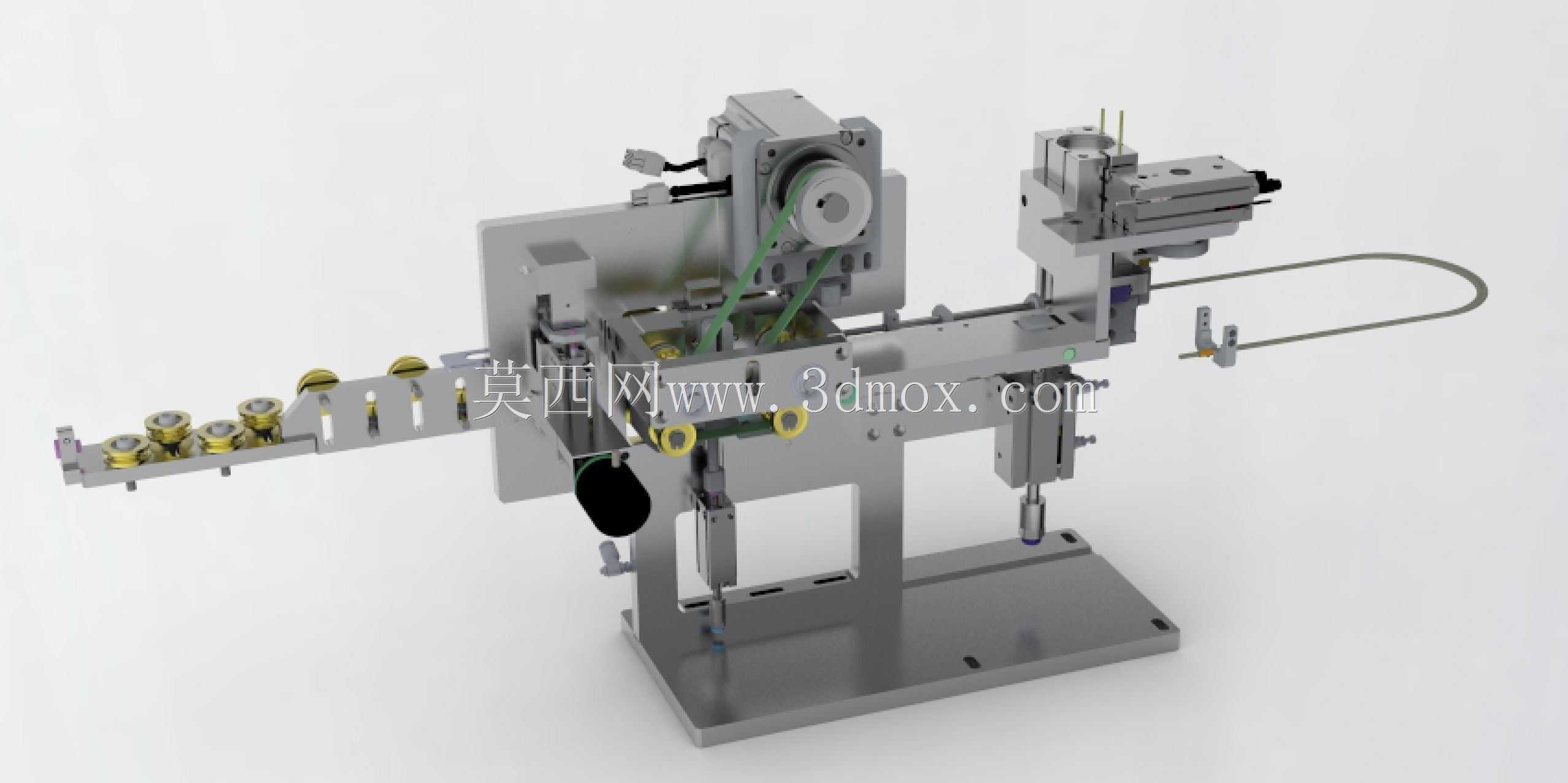

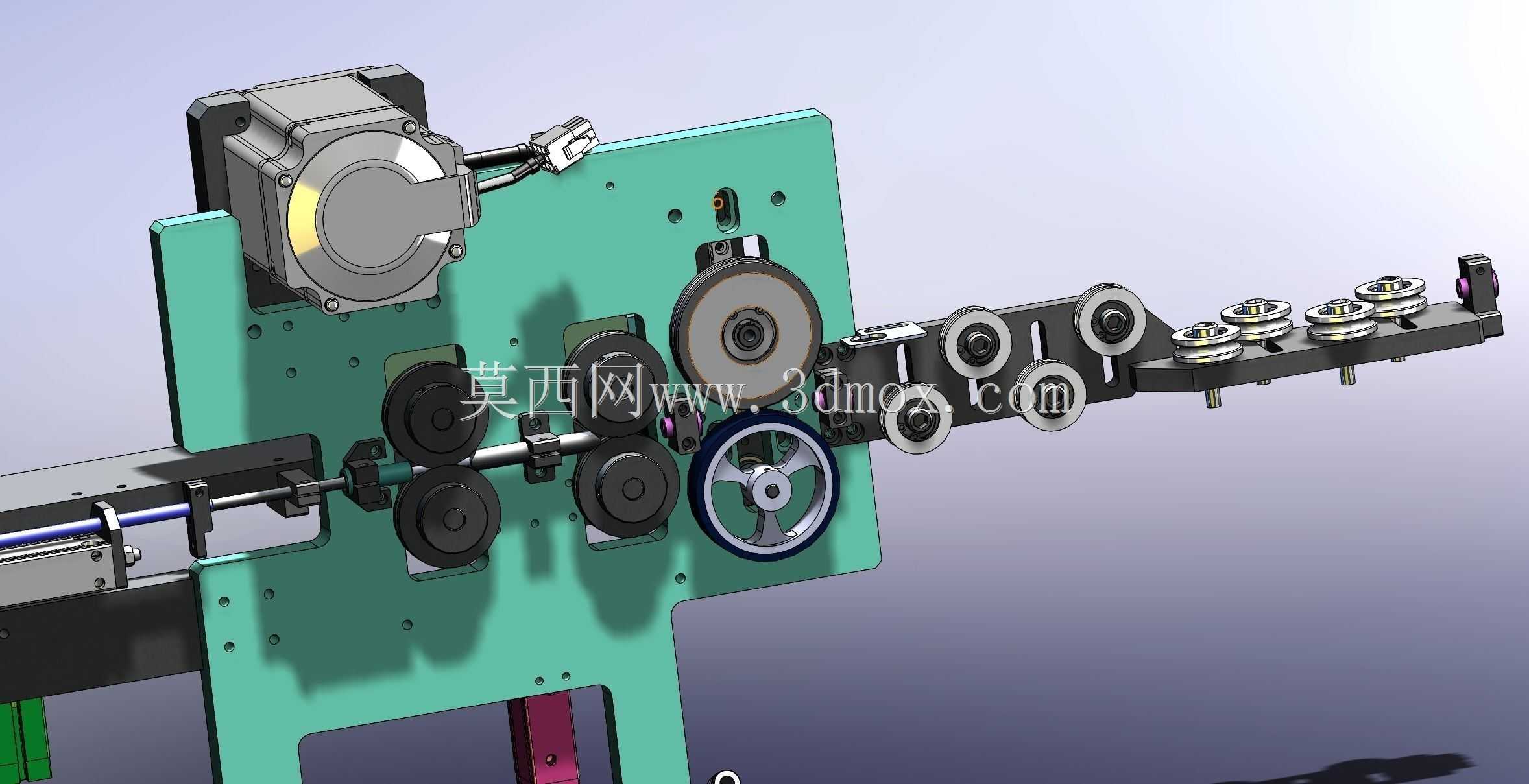

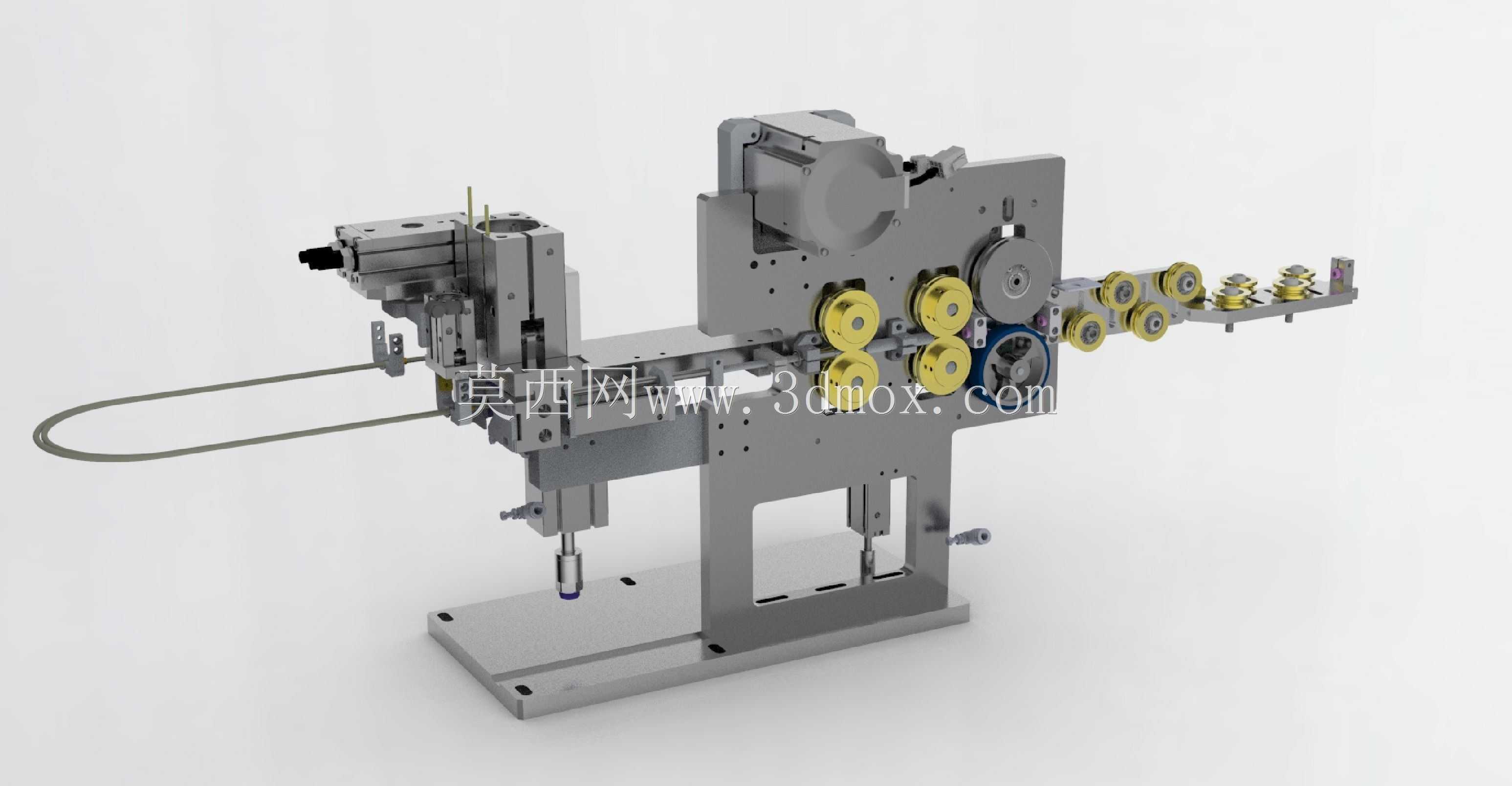

　　该套机构面向细径线材、柔性带材的连续走料工序，常见于电子线束加工、标签贴合、薄膜分切后段整理等产线场景，核心作用是把成卷来料按设定步距稳定牵引，在走料路径上同步完成贴标、检测、裁切与末端排布，避免柔性材料在高速输送中出现跑偏、褶皱或张力突变。整机采用立式底板承载加水平悬臂走线的布局，底部设置整块安装底板，底板上预留多组沉头固定孔，可直接锁附在铝型材机架或焊接台架上；安装时需保证底板平面与走料方向的平行度，悬臂端伸出长度不宜超过支撑跨距的三分之二，防止长导杆在高速启停时产生挠曲振动。走料路径从右侧多组黄色导向轮引入，导轮按高低错落排布，先通过首轮组完成来料初定位，再经由交错布置的张紧轮把材料弯折出恒定包角，

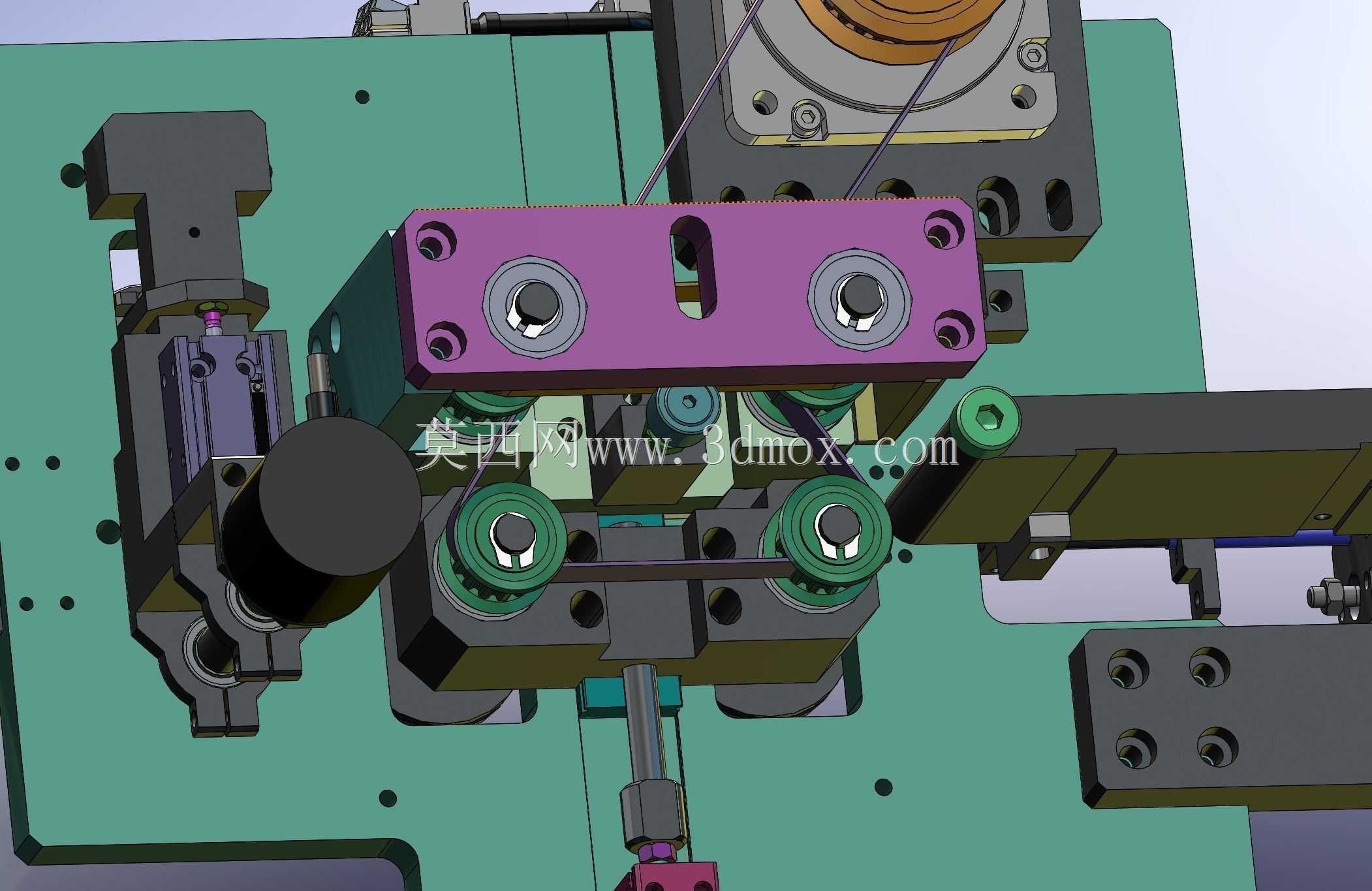

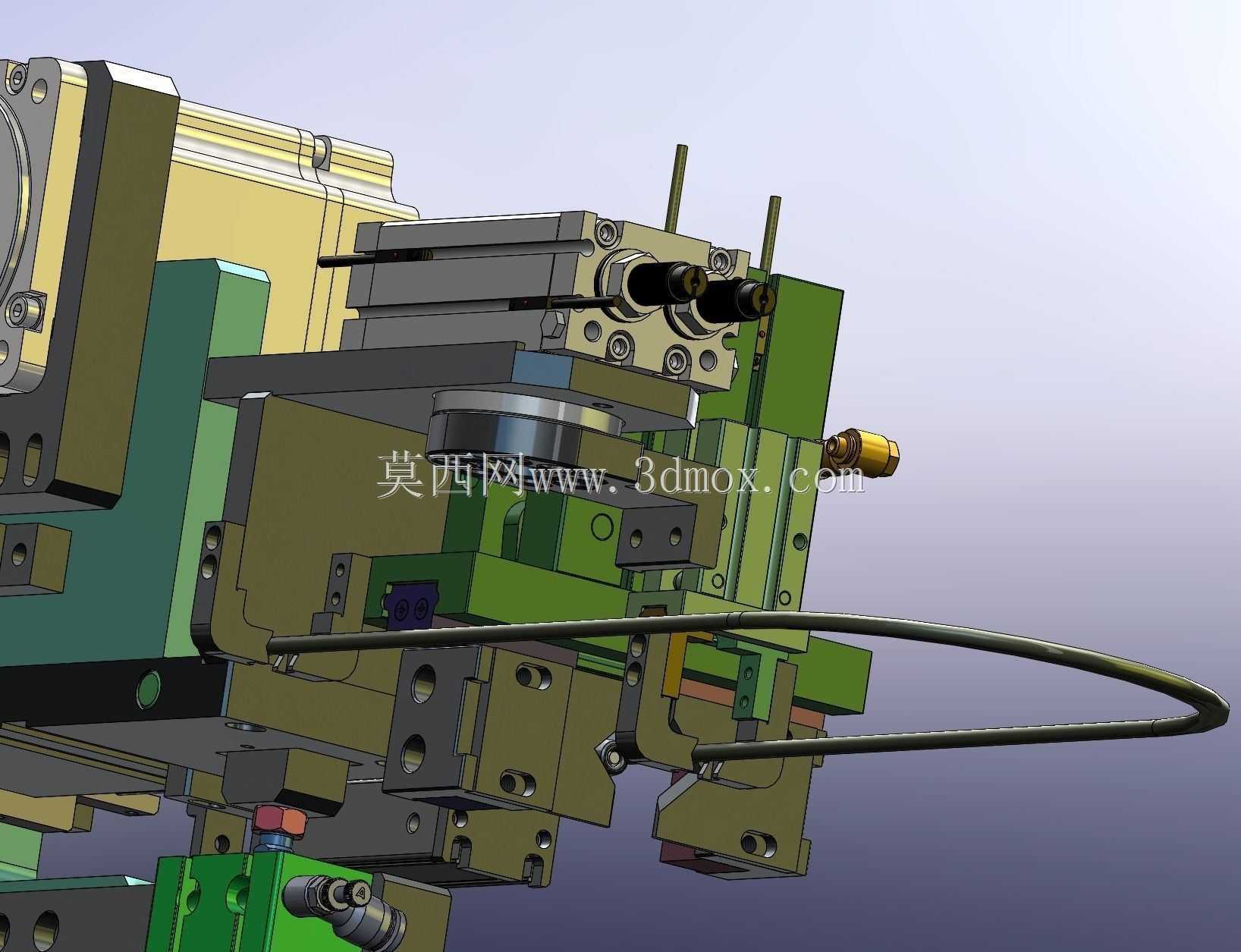

　　依靠材料与轮面的摩擦力维持张力稳定；轮系中部分轮体配套偏心调节座，松开锁紧螺钉后可微调轮轴位置，改变包角大小以适配不同厚度、不同摩擦系数的带材，调试时通常先把张力调至材料无明显松垂，再逐步提速观察轮面是否出现打滑。中部立板集成贴标与裁切执行单元，贴标头安装在可升降滑台上，滑台通过直线导轨导向，下压行程由限位螺钉硬限位，保证标签贴合压力一致；裁切工位采用双刃切刀结构，动刀沿竖直导轨往复动作，定刀位置可通过侧方调节螺钉调整刃口间隙，针对薄型薄膜类材料间隙控制在0.02至0.05毫米，较厚的线材则适当放大间隙避免崩刃。左侧悬臂布置两组平行导向杆，为材料提供长距离平直输送段，悬臂末端安装检测与执行端头，端头同样采用升降滑台结构，

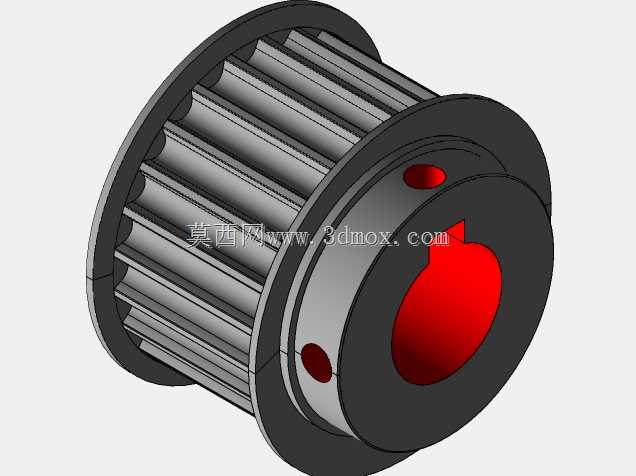

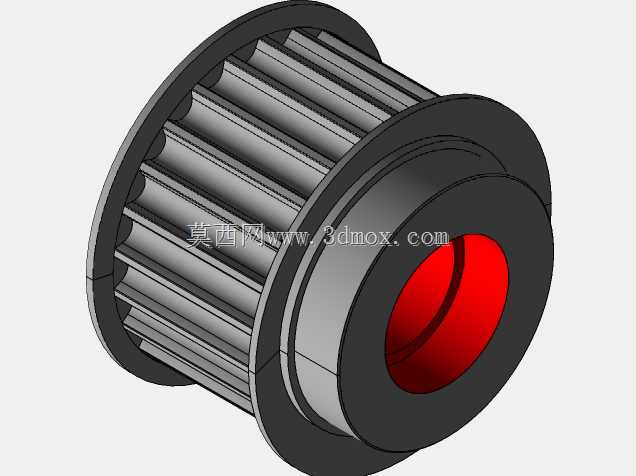

　　可在走料到位后下压完成定位或冲孔动作；立板背面预留动力元件安装位，牵引轮的驱动、切刀的往复动作均可通过同步带或连杆机构传递动力，建模时各运动副均按实际装配关系保留配合间隙，导轨、滑块、轮轴等标准件按真实选型尺寸搭建，可直接用于干涉检查与行程验证。整机外围轮廓在长宽高三个方向均预留了操作与维护空间，走线侧留出不小于一百五十毫米的穿料操作距离，背板侧留出动力元件拆装空间，现场布局时可与前端放卷机、后端收料盒直接对接，组成完整的线材后段加工单元。
