紧凑型台式数控雕刻加工设备结构

　　这套台式数控加工设备面向小型工坊、教学实验室、样板制作间及精密小件加工场景，主要承担非金属板材、软金属薄板、治具垫板、标识面板和原型零件的铣削、开槽、钻孔与轮廓修形任务。整机采用桌面化布置思路，将床身、运动轴、主轴单元、控制元件和防护外罩整合在同一紧凑框架内，便于在有限工位面积内完成安装、接线与日常操作。

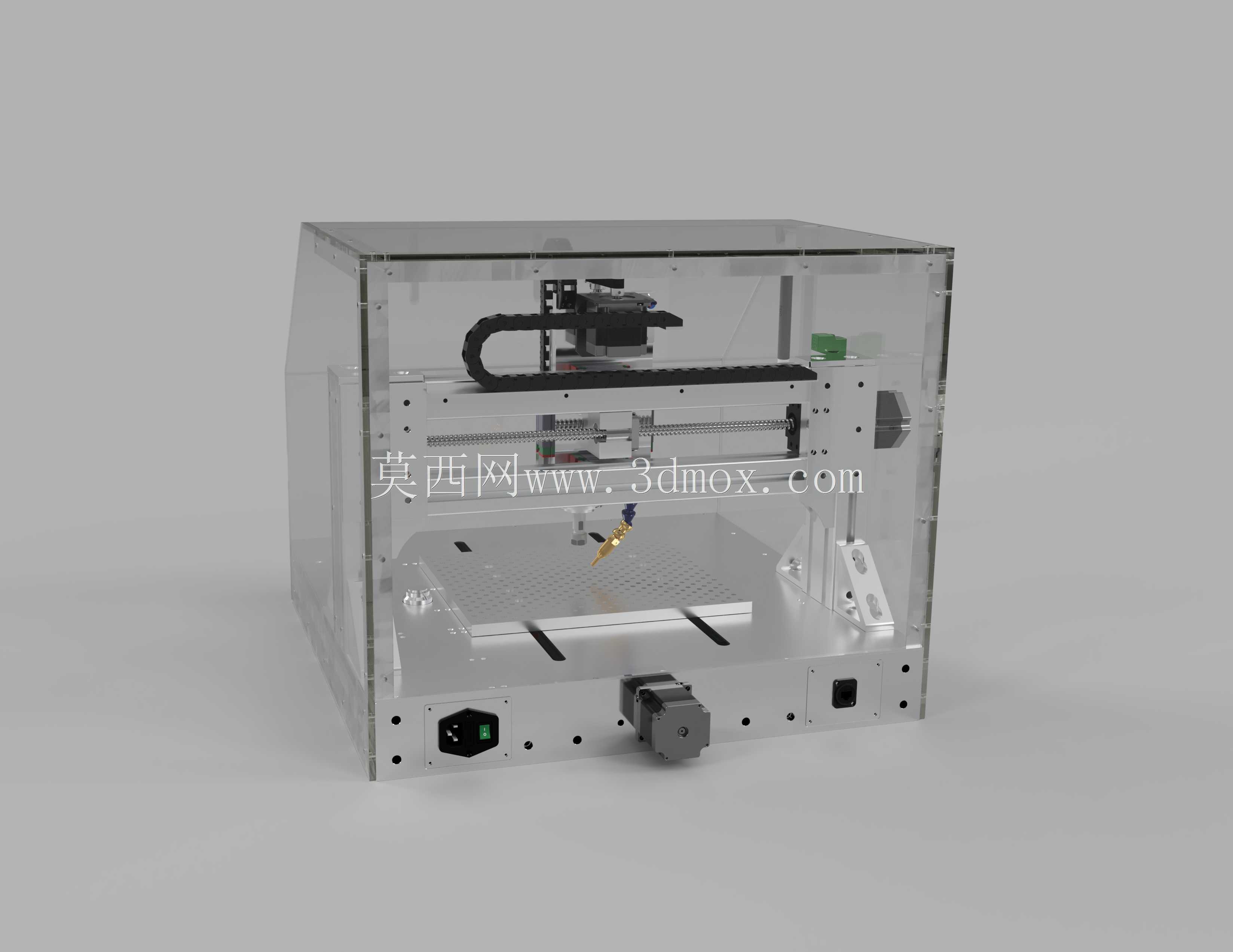

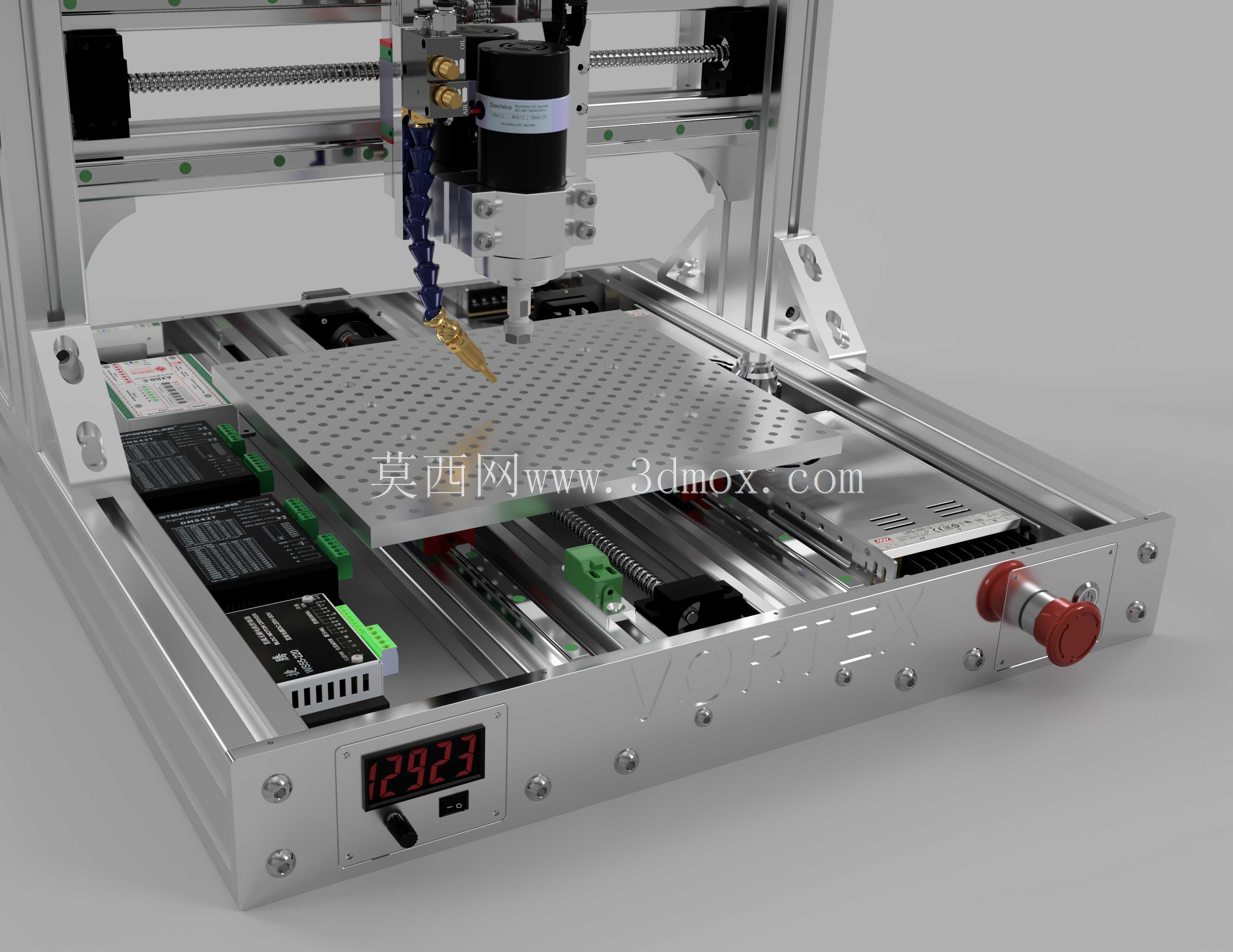

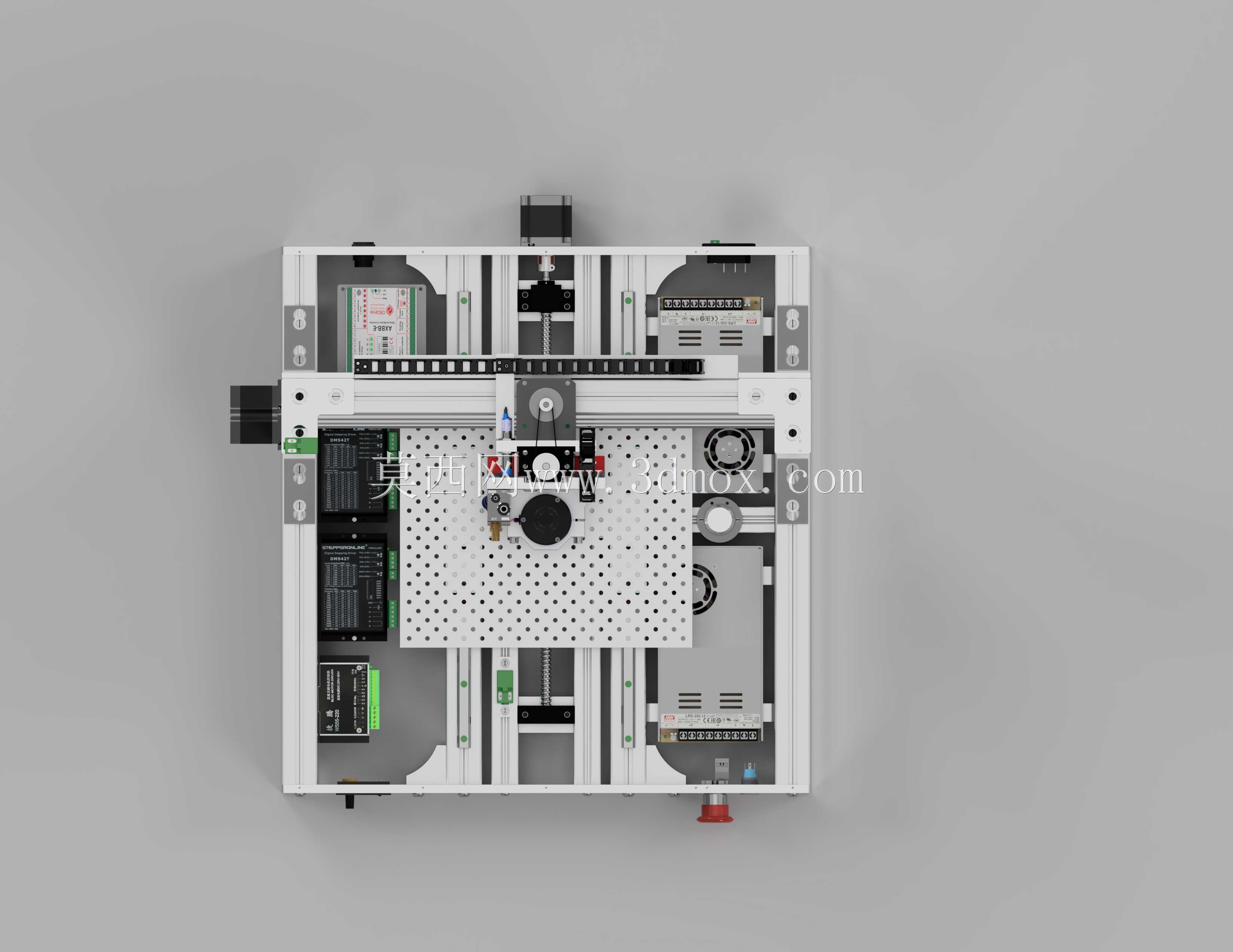

　　外形布局以矩形加工台面为中心，底部框架承担整机刚性支撑，台面上预留多孔定位区域，可配合压板、夹具或真空吸附方式固定工件。框架前侧布置急停按钮、数显及操作接口，操作人员在装夹工件后可直接完成启停、状态确认和异常切断，减少绕机动作。设备后侧与两侧保留走线、驱动安装和维护空间，三维建模时需要明确主轴最低位置、龙门横梁高度、拖链弯曲半径以及外罩开启边界，避免运动件与防护件发生干涉。

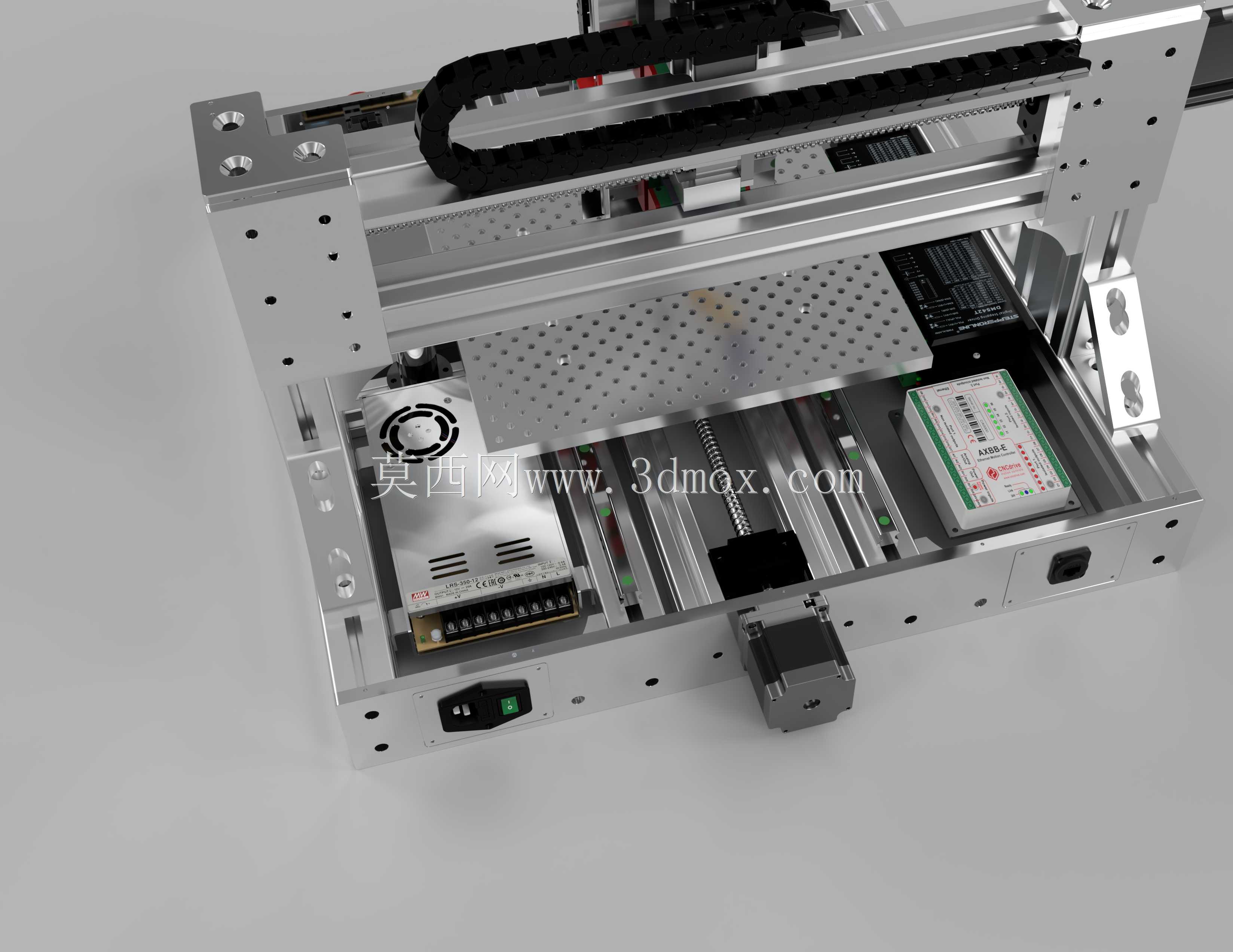

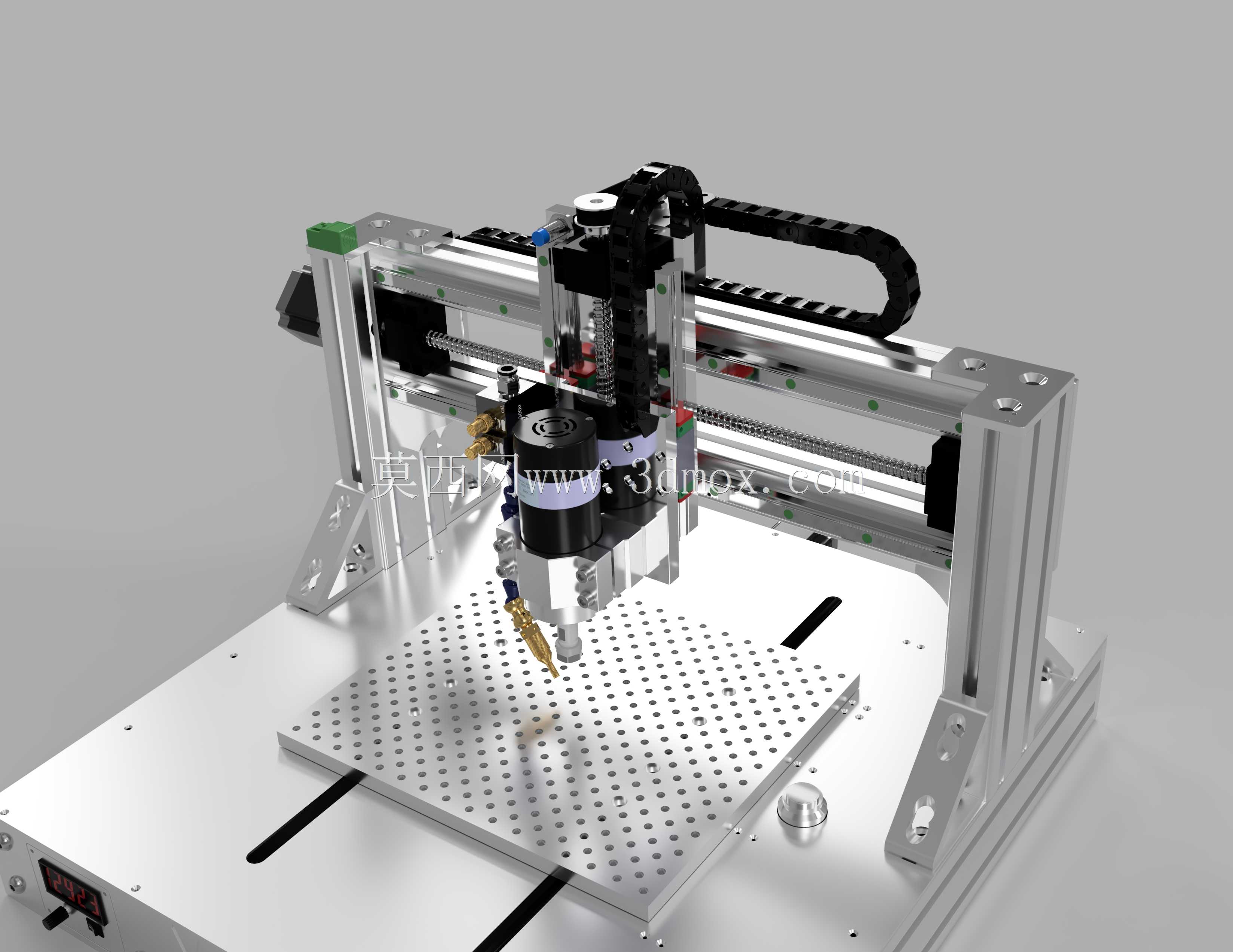

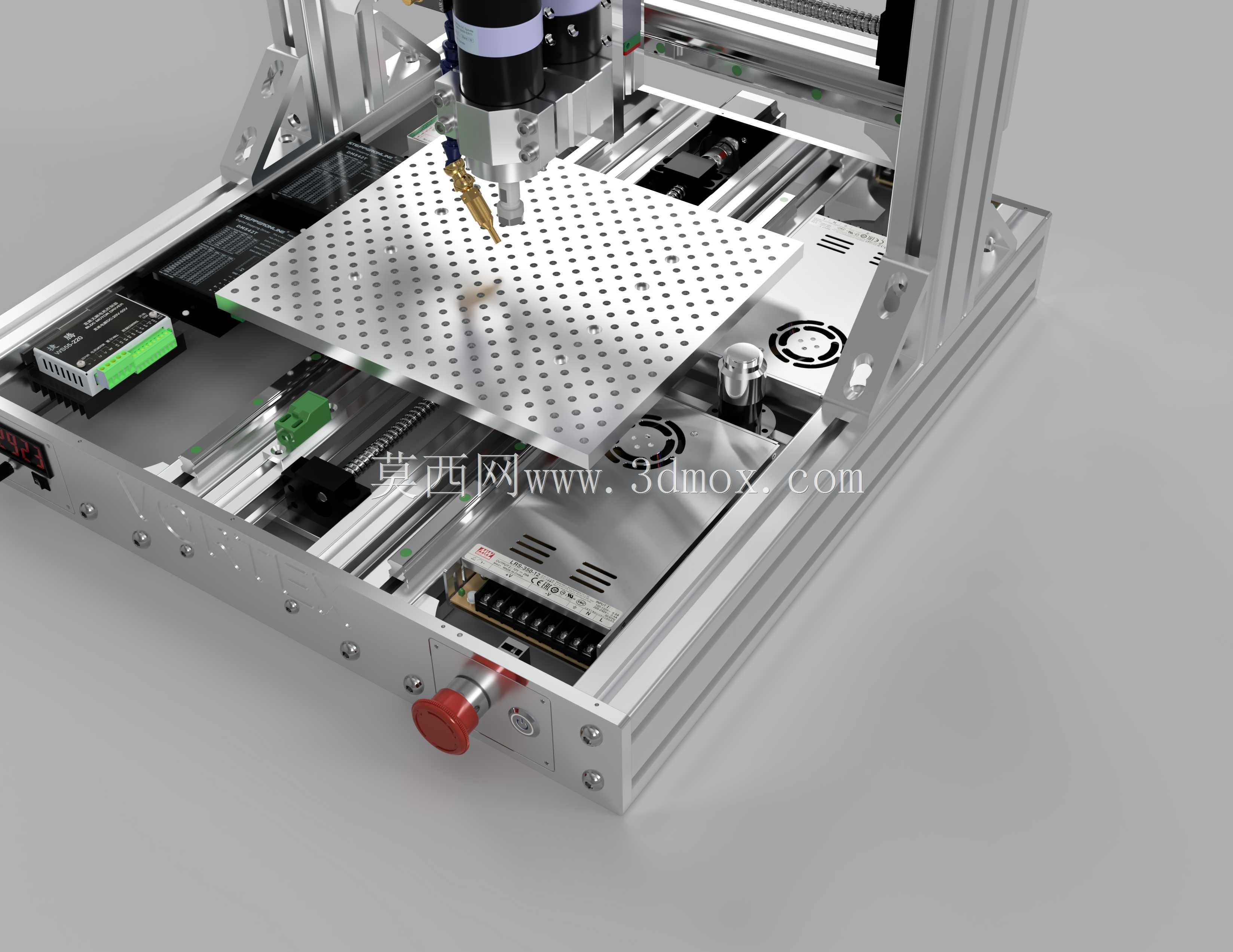

　　传动结构采用直线导轨配合滑块导向，X、Y、Z三个方向的运动链围绕高刚性、低间隙和易维护展开。横梁承担主轴组件的横向移动，纵向运动由台面或龙门侧传动实现，Z轴则负责主轴进给与抬刀。伺服或步进驱动元件根据负载、速度和定位精度需求布置在轴端，连接件、轴承座、联轴器和锁紧件均需要在模型中保留真实装配关系，方便后续检查同步带张紧、丝杠支撑以及电机出线方向。

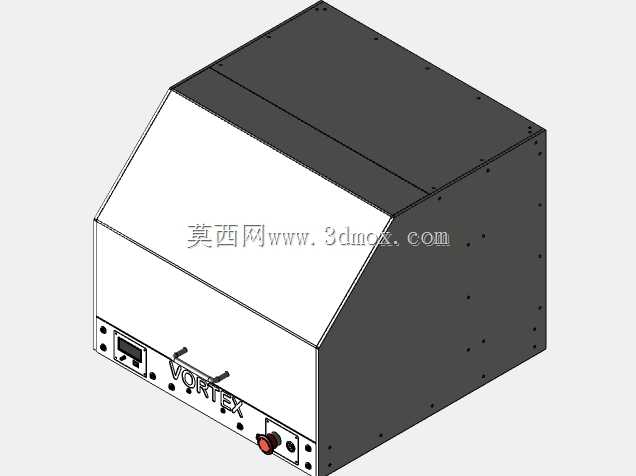

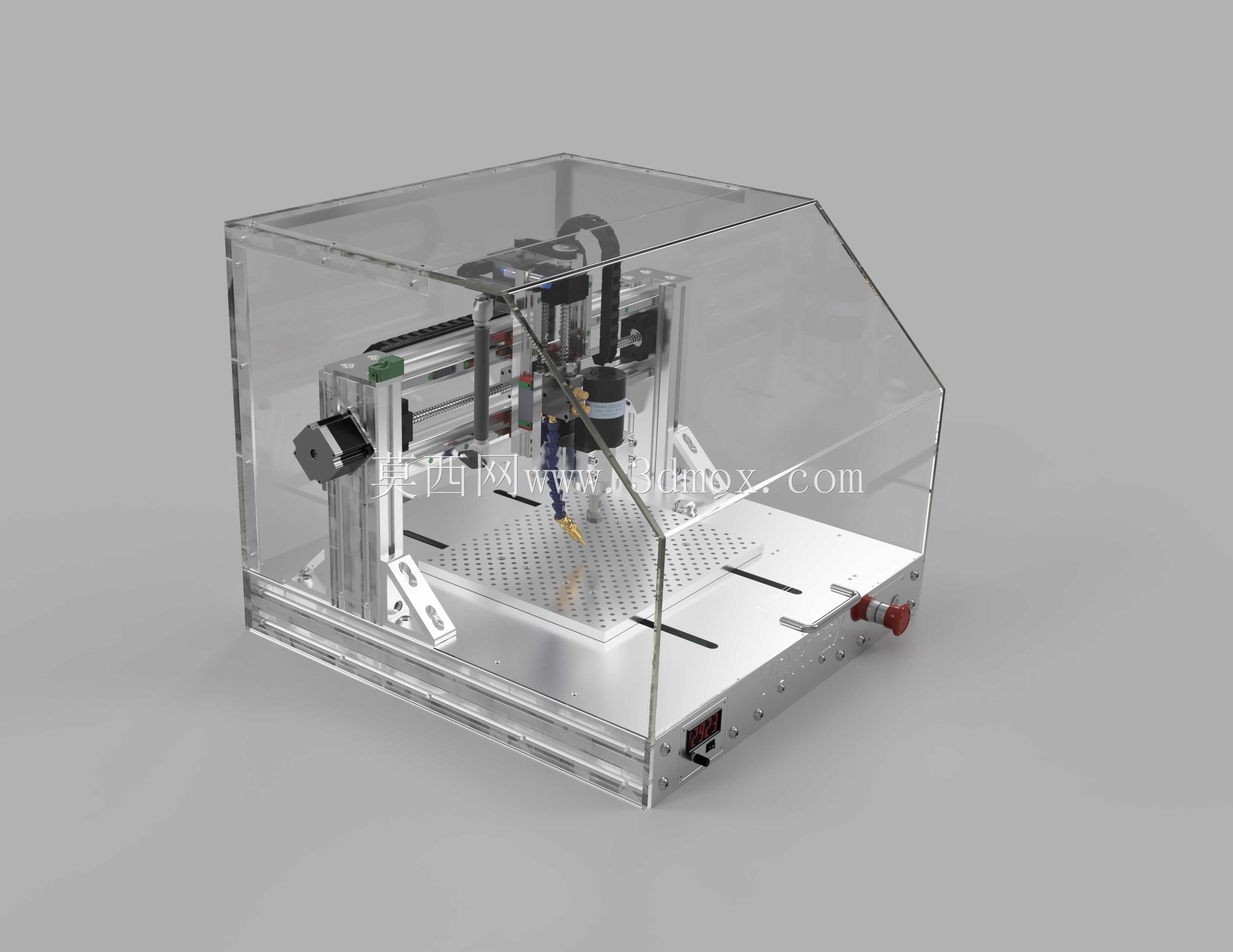

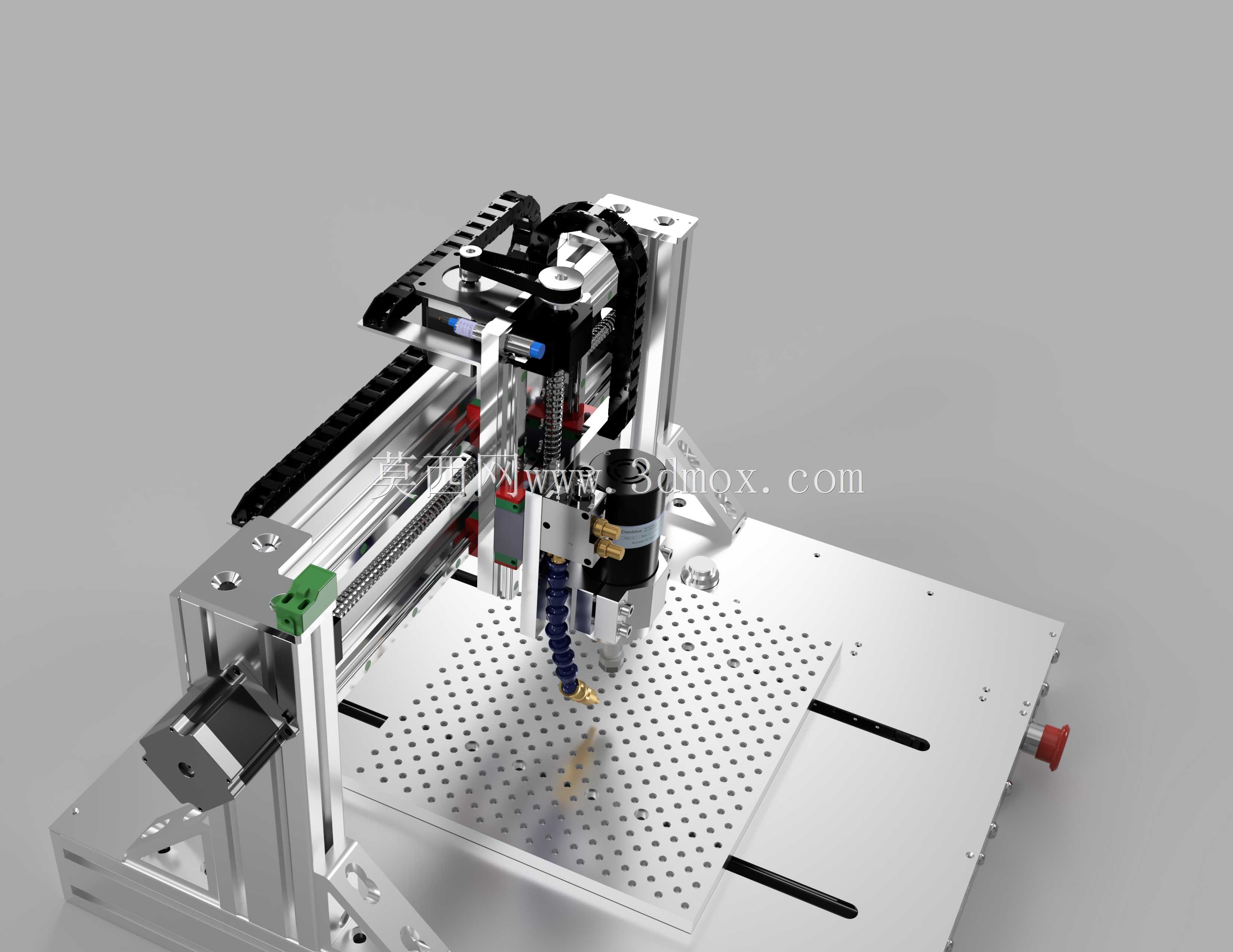

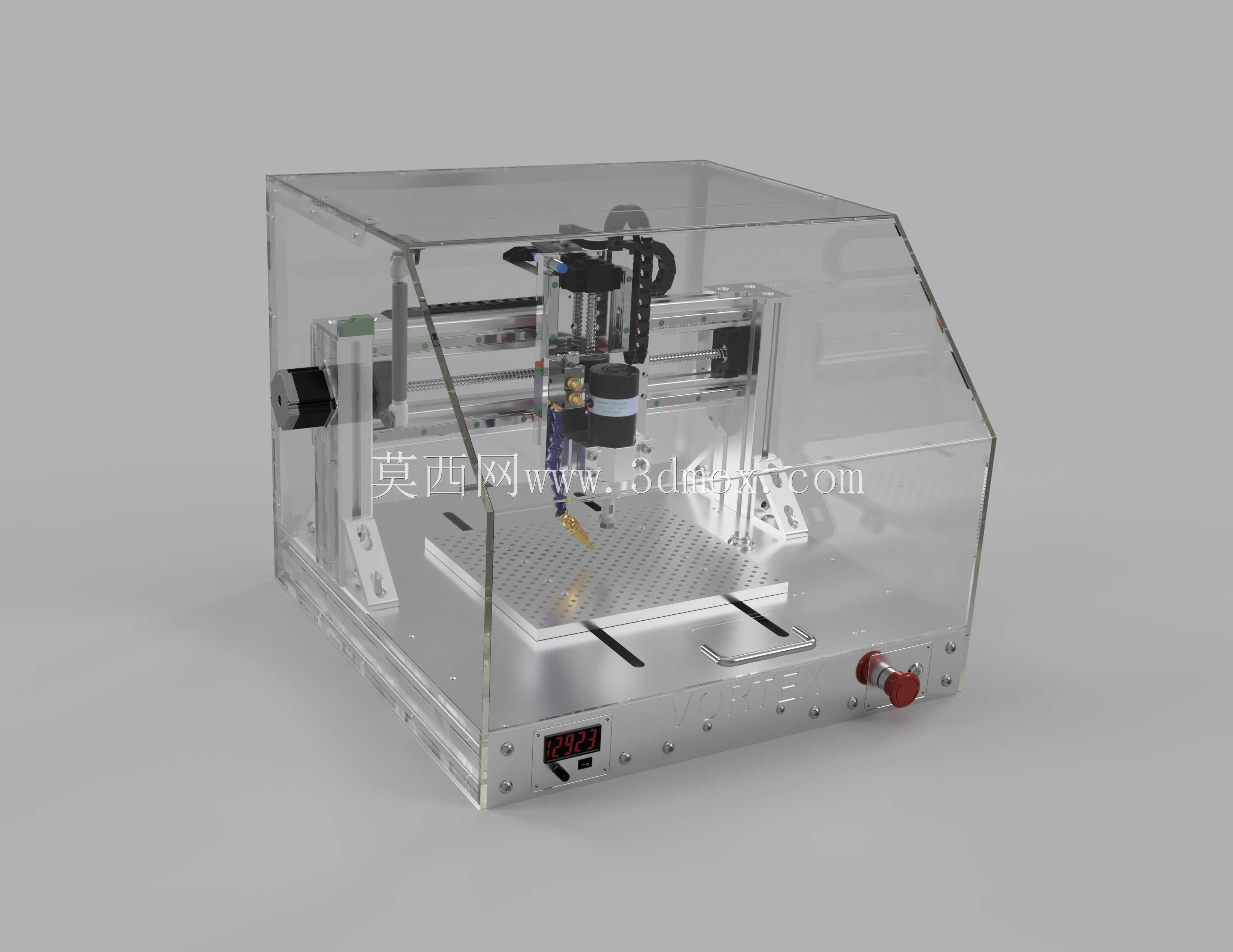

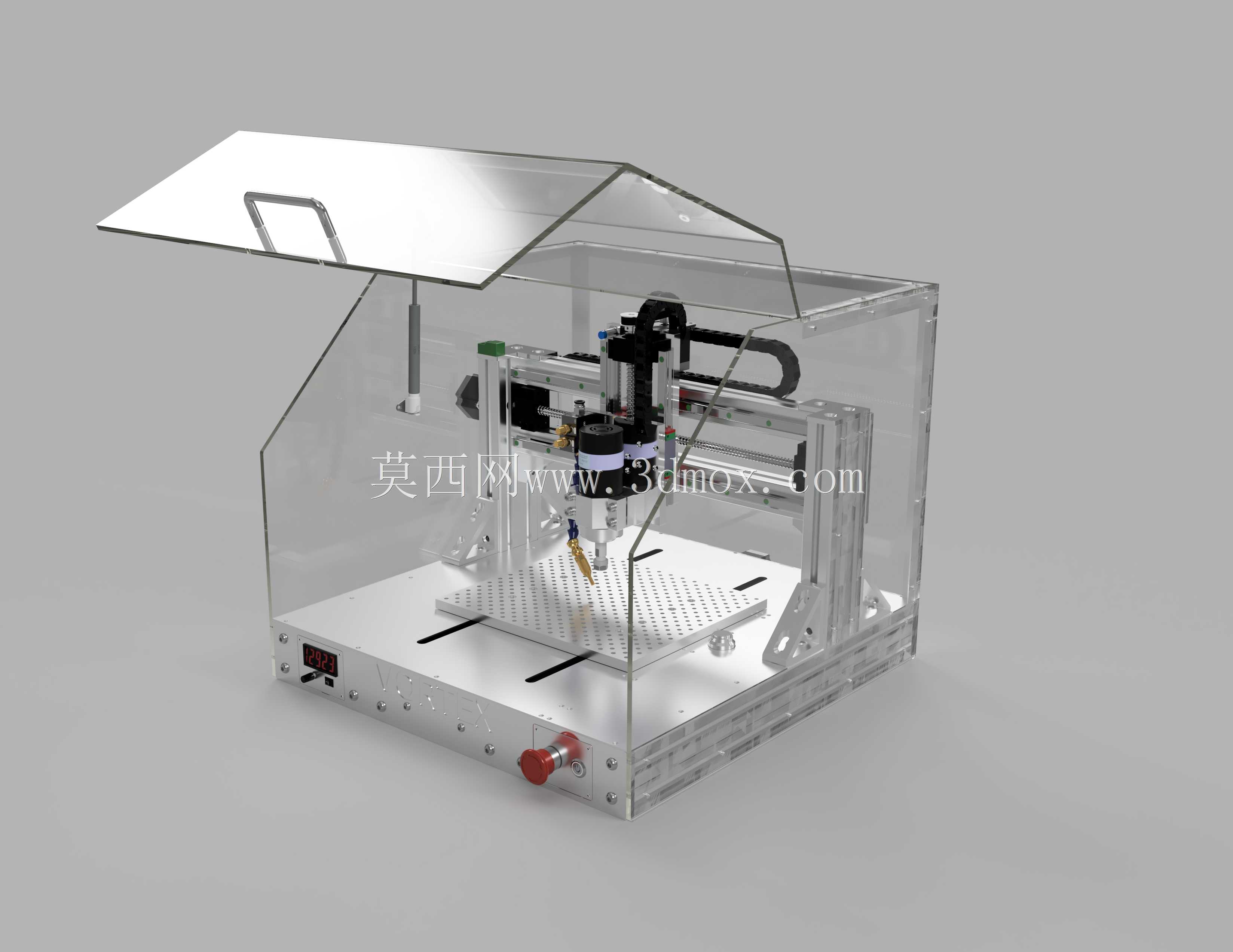

　　主轴加工单元安装在Z轴滑座上，下端设置刀具装夹位置，周边预留吸尘、冷却或辅助定位附件的安装空间。针对台式设备常见的高速轻切削工况，结构设计重点不在重型切削余量，而在于控制振动、保证重复定位、缩短换件辅助时间。透明防护罩采用折线形围合结构，既阻挡切屑飞溅和切削噪声，又能让操作者观察刀具轨迹；罩体与底框之间需要考虑拆装方式、观察视线和开门空间，不能只按静态外观处理。

　　从建模细节看，底框板材、角部连接、台面孔阵、导轨固定孔、电机支架、主轴夹座、拖链、按钮盒和防护板均应分层表达。安装边界方面，除设备本体占地外，还需在台面四周预留工件上下料、电控接线、维护工具伸入以及防护罩开启的空间；底部应保持平稳支撑，前侧操作区避免突出物影响人员靠近。整体结构兼顾了小型数控设备的刚性、防护、可视性和桌面布置需求，适合作为轻型数控雕刻机、台式铣削设备及自动化小加工单元的结构参考。
