管道型材三辊式滚筒弯曲加工设备

　　这套三辊式滚筒弯曲设备主要面向车间里金属圆管、方管以及小型异型材的连续卷弯作业，在护栏扶手、环形管路、框架弯弧、装饰型材加工场景中使用频率很高。设备采用立式三辊排布结构，下方两只承托滚子承担工件进给与支撑，上方压辊通过手轮带动丝杠机构完成竖直方向的压下量调节，操作人员可以根据不同管径、壁厚以及目标弯曲半径，逐步调整压辊下压行程，配合减速电机驱动的滚子回转，将送入辊缝的管材连续滚压成设定弧度。

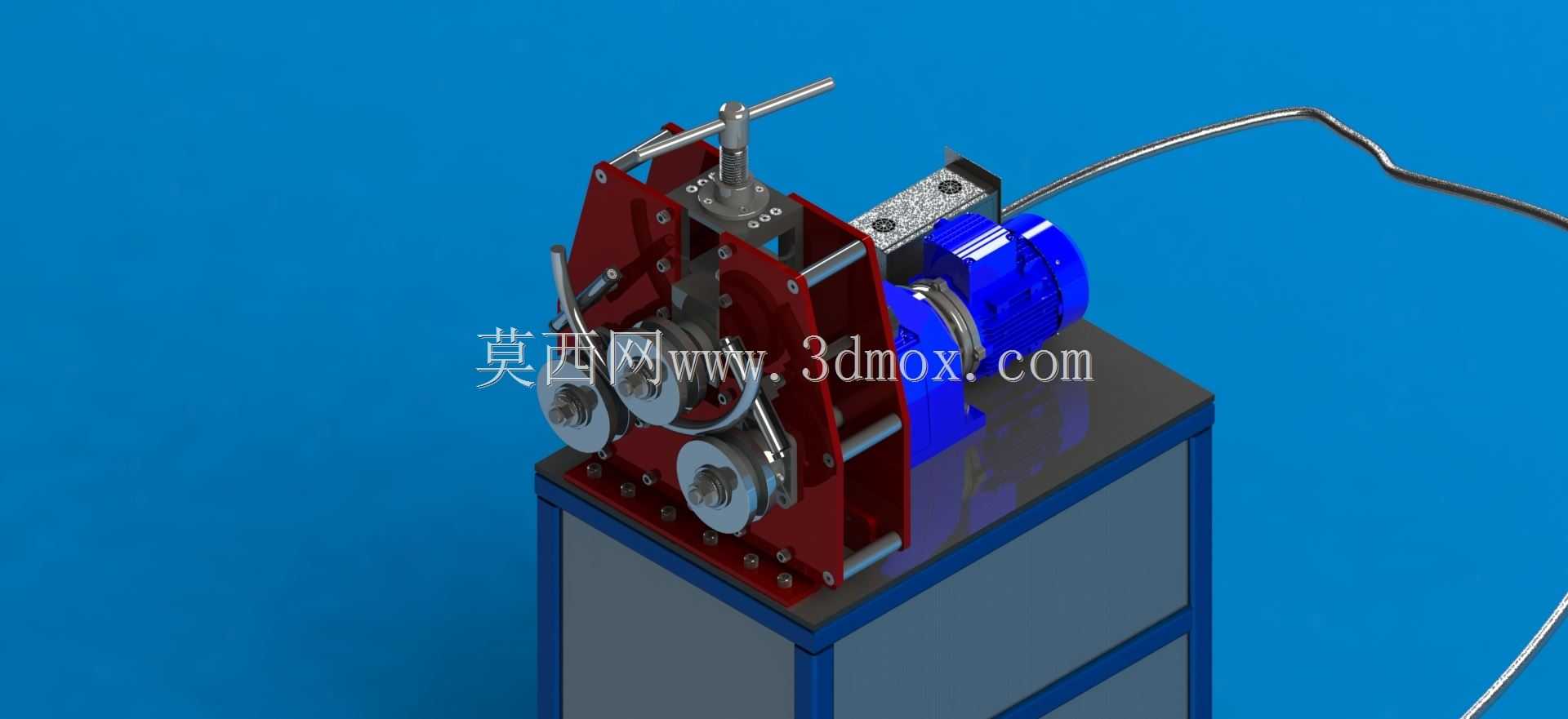

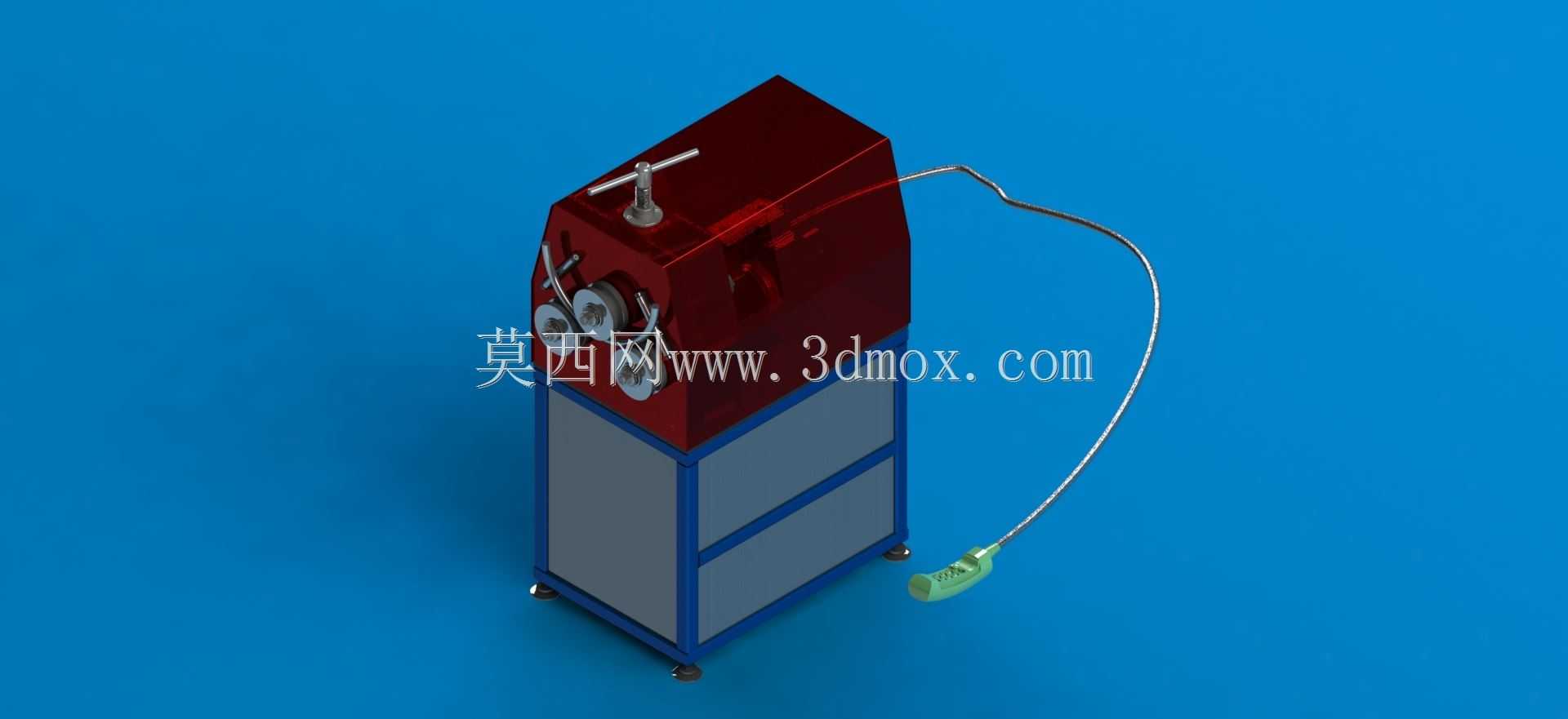

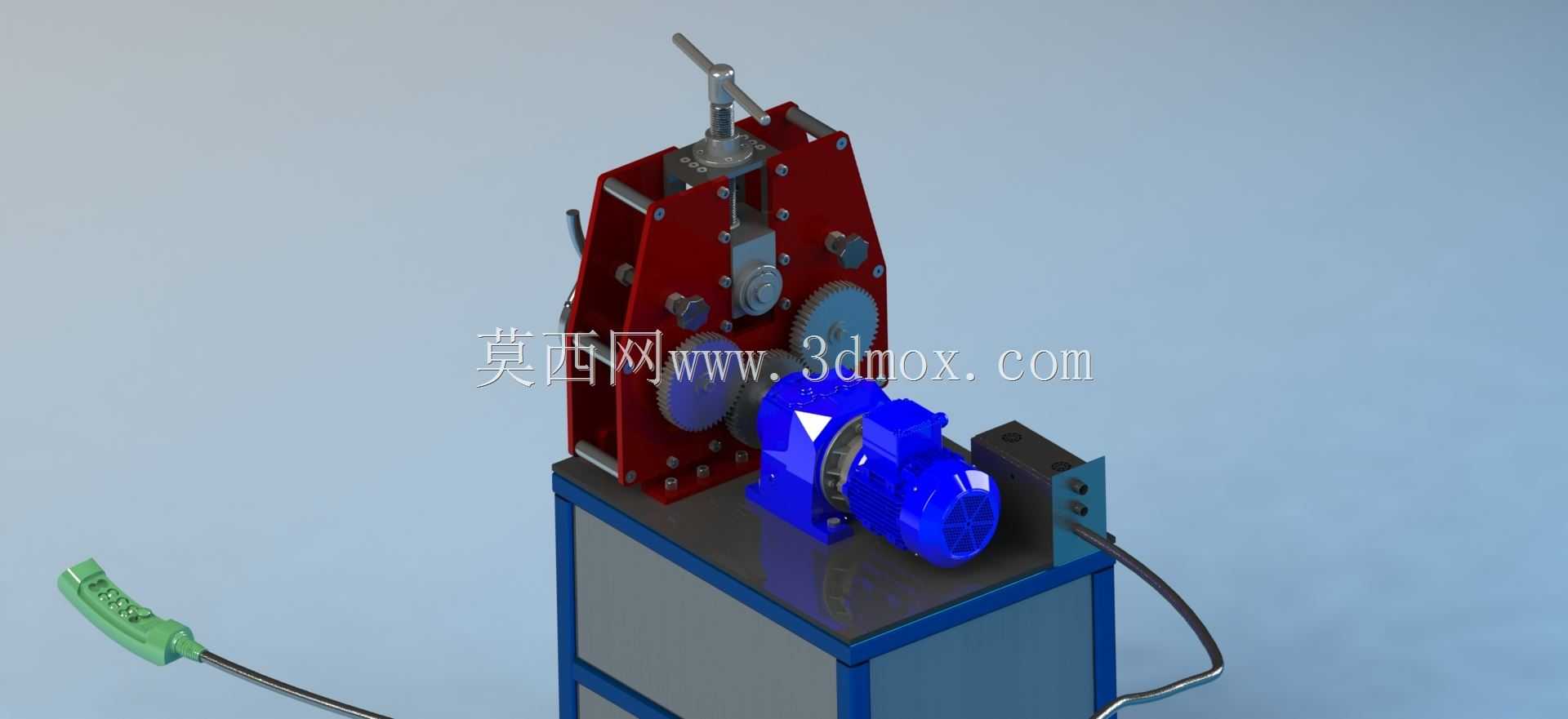

　　从结构布局来看，驱动侧选用同轴减速电机直接连接主动辊轴，省去了复杂的多级链传动，传动链路短、反向间隙小，辊面运转平稳；红色焊接机架作为核心承力部件，两侧立板开设辊轴安装与调节滑槽，轴承座嵌入滑槽内，既保证辊轴受弯时的支承刚度，也给压辊升降留出足够行程。机架底部落在方管焊接的箱型台架上，台架内部空腔可容纳电气控制元件，台面预留减速机与机架的紧固孔位，整机落地后不需要额外做复杂地基，普通硬化车间地面即可安放，台架四周留出的检修空间也方便日常更换辊轮、清理氧化皮。

　　设计阶段首先要校核的是三根辊轴的跨距与轴径：辊轴既要传递扭矩带动管材进给，又要承受弯曲过程中管材的反弹抗力，轴端选用带座轴承固定在侧立板上，配合锁紧螺母约束轴向窜动。不同截面的管材需要更换对应轮廓槽型的滚子，辊面加工出与管材外径匹配的圆弧槽，弯管时可以限制管材截面变形，避免圆管被压瘪、方管出现侧壁凹陷；针对薄壁卡套管这类容易失稳的工件，还可以在辊槽表面做滚花处理，增大进给摩擦力，防止送料打滑。

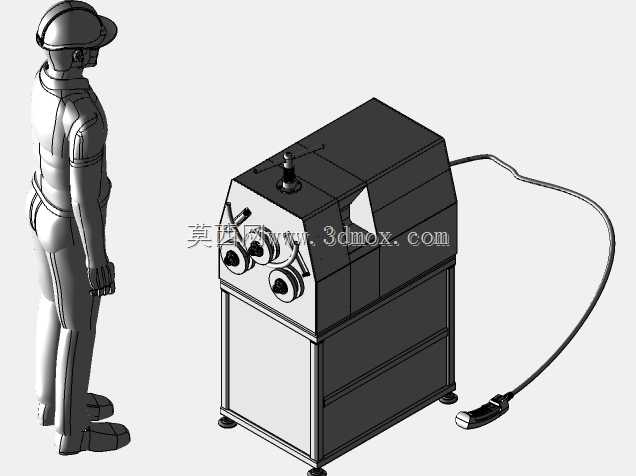

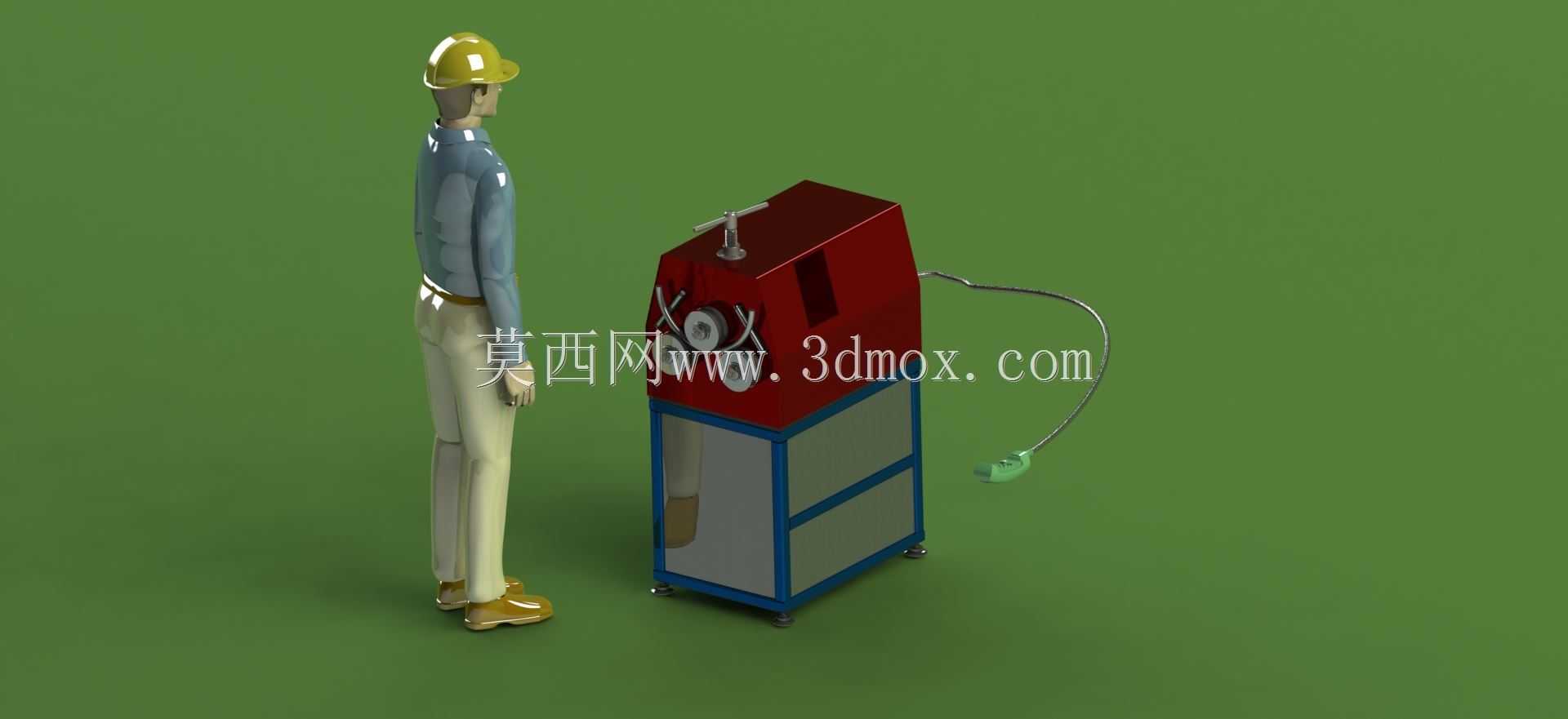

　　设备的操作侧手轮位置布置在机架顶部，操作人员站在设备前方即可完成压下量微调，手轮下方的丝杠带自锁梯形螺纹，调整到位后不会因为弯曲反力自行回退，进给启停控制按钮布置在台架侧方，走线全部收纳在台架内部，避免现场管线剐蹭工件。整机的安装边界需要在设备四周预留至少半米的操作空间，进料侧要留出长管材的送料通道，出料侧对应弯弧工件的回转范围，防止成型后的弧形管件磕碰周边工位。

　　在实际工艺适配中，小半径弯弧可以通过多次进给、逐次加大压下量的方式完成，避免单次压下量过大导致管材局部褶皱；大曲率弧度的型材卷制则可以一次走刀成型，加工效率远高于手动弯管工具。机架上预留的多个安装孔位也支持后续加装导向套、托料架，适配更长管材的连续弯曲作业，整套结构没有复杂的专用定制件，维护时辊子、轴承、密封件都可以快速拆换，非常适合中小批量金属型材弯曲加工的生产场景。
