N20微型直齿减速直流齿轮电动机

项目分类:电动机 发布时间:2024-02-04 ID:732458
  • N20微型直齿减速直流齿轮电动机

  N20直齿减速电机在小型自动化与消费类机电产品里出现频率很高,常见于智能门锁、电动阀、小型云台、医疗推送机构、模型舵机、桌面机器人以及需要低速大扭矩输出的紧凑装置。原始N20本体转速偏高、扭矩偏小,直接驱动负载往往力不从心,因此在电机前端叠加一级或多级直齿减速箱,把高转速转换成较低转速和较大输出扭矩,是这类小动力单元最典型的工程处理方式。

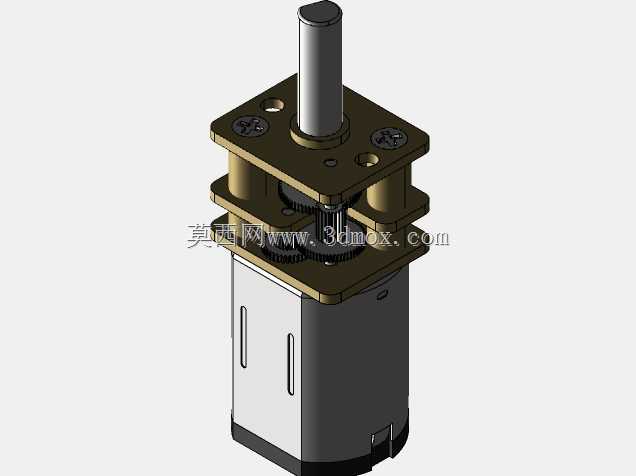

  从结构上看,模型下部为方形直流微电机壳体,壳体两侧保留散热与装配观察槽,上部通过支架连接减速齿轮组,最顶端为圆柱形输出轴。输出轴并非电机原轴,而是经过减速箱后的负载轴,因此在选型时不能只按电机空载转速判断执行端速度,必须结合减速比核算输出转速、堵转扭矩和连续工作电流。直齿轮传动结构相对简单,传动效率较高,齿轮啮合间隙、齿宽、中心距和轴向限位会直接影响噪音、回程间隙与寿命。

  该模型把电机本体、减速箱支架、端板、螺钉、齿轮和输出轴分层表达,能够清楚看到动力传递路径:电机内部转子带动首级小齿轮,再经由中间齿轮逐级放大扭矩,最终由顶部轴输出。方形安装板上设置了多个固定孔,适合在狭小设备腔内用螺钉直接锁附;板上孔位与输出轴中心距构成主要安装边界,布局时应预留齿轮箱外径、电机本体宽度以及接线空间。顶部轴径和伸出长度决定联轴器、摇臂、凸轮或齿轮负载的连接方式,轴端承受较大径向力时,需要额外校核减速箱轴承与支架刚度。

  设计这类机构时,先要明确负载所需的实际扭矩和线速度,再反推减速比;若只追求大减速比,可能导致输出速度过低、齿轮级数增多、效率下降。直齿轮组对中心距较敏感,箱体孔位同轴度不足会引起卡滞或异响,因此支架板、齿轮轴和电机定位面之间的配合需要在三维装配中反复检查。模型还应关注电机与减速箱连接螺钉的预紧空间,避免装配时工具与齿轮、外壳发生干涉。对于频繁正反转的场合,齿轮侧隙不能过小,否则热胀和润滑不足会增加磨损;而对定位精度要求较高时,则要通过齿轮精度、轴承支撑和消隙结构控制回程误差。

  整机外形细长,底部电机段占据主要体积,上部减速箱略宽并带方形法兰,适合竖向安装在设备立柱、阀门旁或小型执行机构内部。布线时需让电极端子远离运动齿轮,外壳附近保留通风间隙,长期堵转场景还要考虑温升对磁钢和塑料齿轮的影响。
