多容值直插铝电解电容三维结构模型

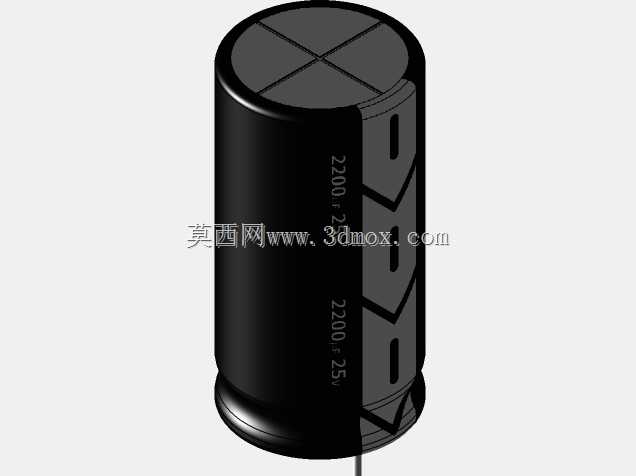

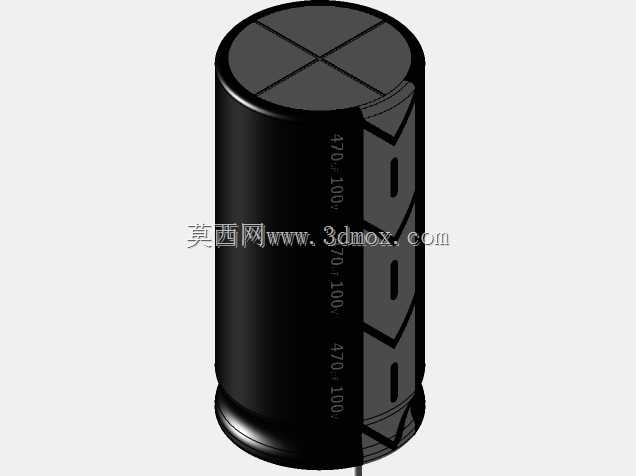

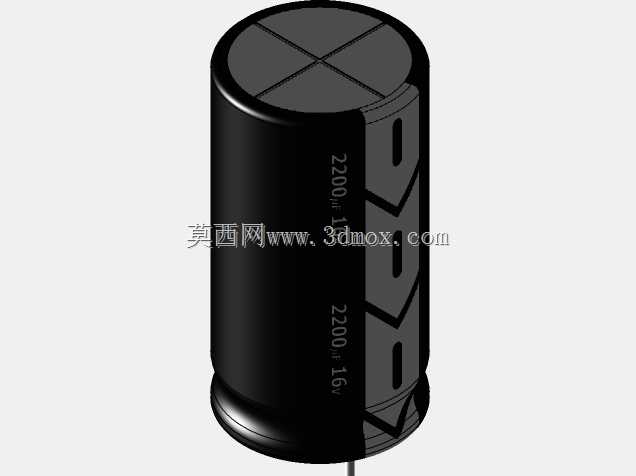

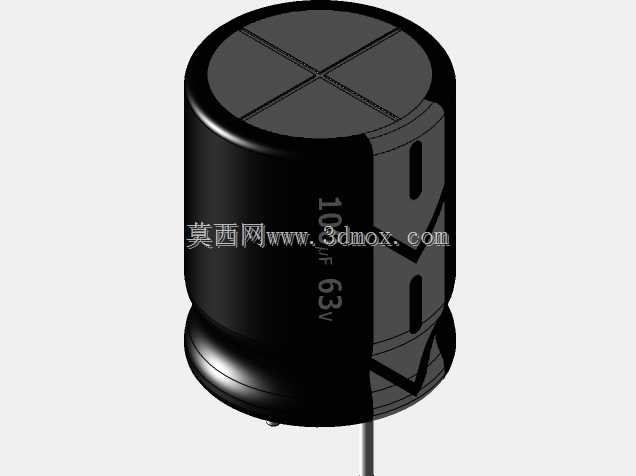

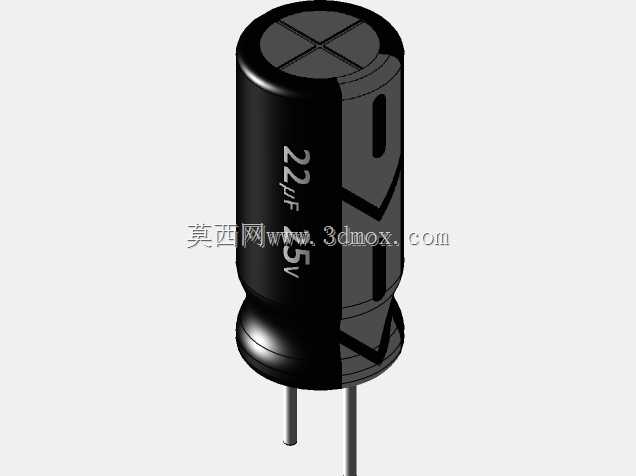

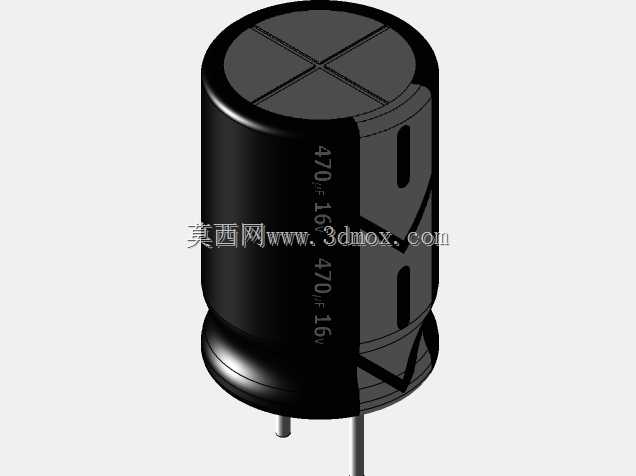

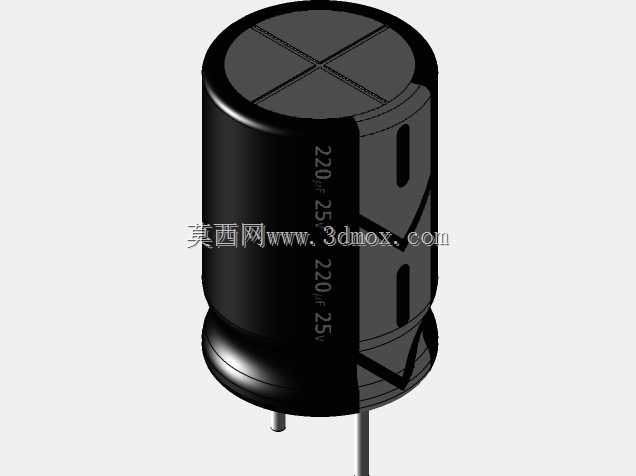

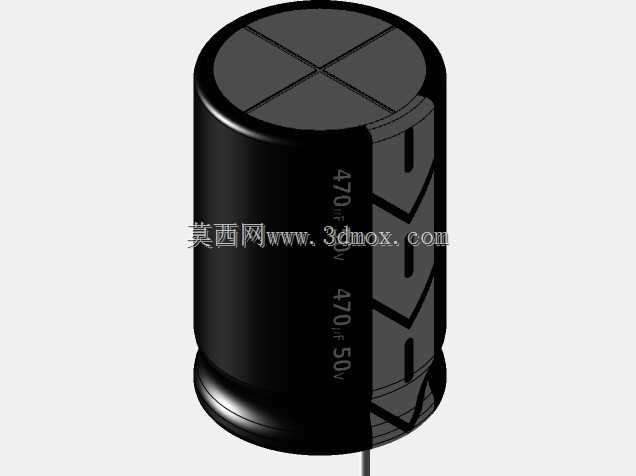

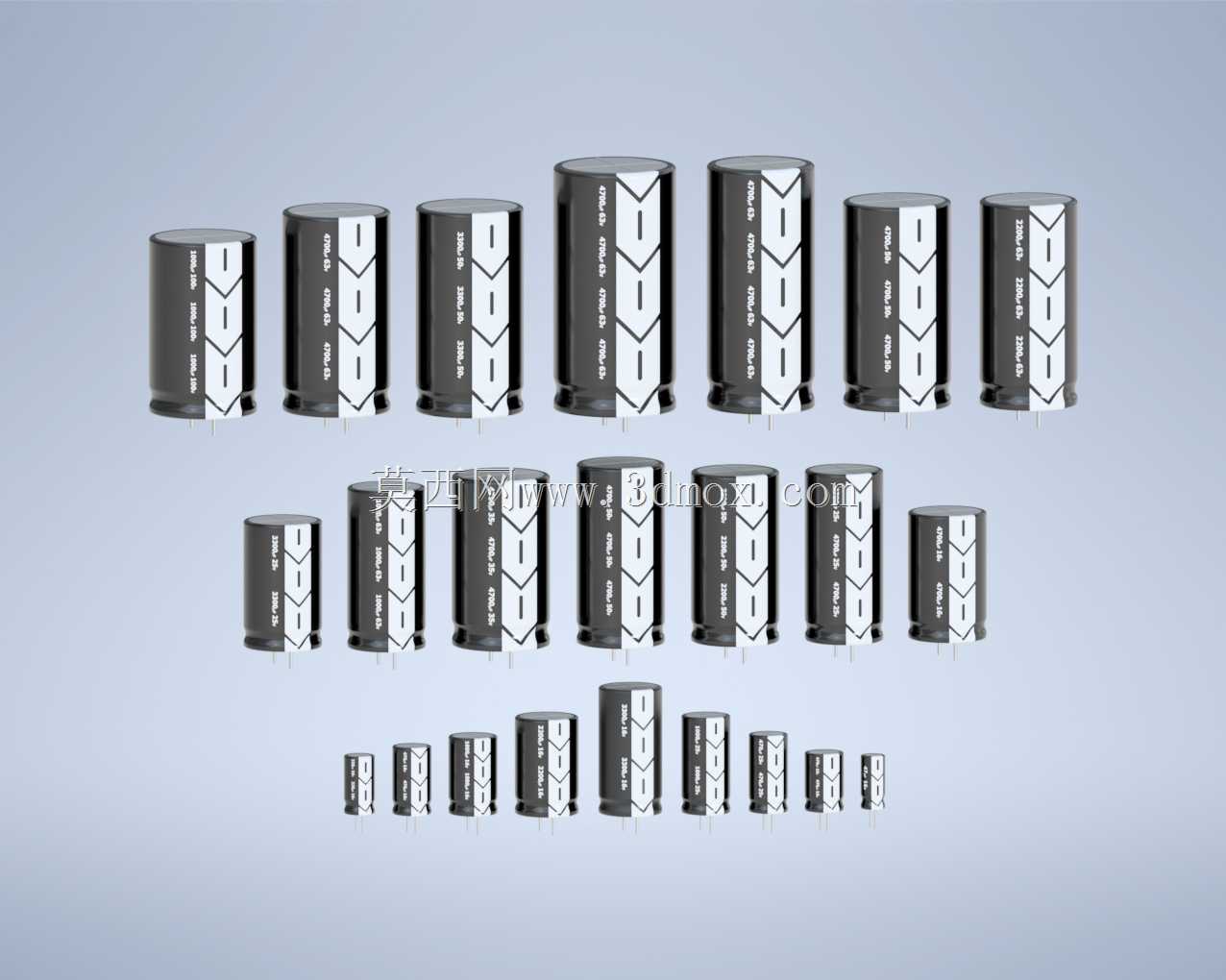

　　这套直插铝电解电容模型覆盖0.22μF到4700μF的常用容值段，建模时完全参照行业通用的直插铝电解电容实物尺寸规范做还原，没有做夸张的艺术化处理，每一处结构都对应量产实物的真实特征。从实际应用场景来看，这类电容是电子电路里最基础的被动元件之一，不管是消费类电子的电源滤波、工业控制板卡的储能退耦，还是音频设备的信号耦合、开关电源的输出平滑，都能看到对应容值规格的身影，做电路板三维布局、整机结构干涉检查的时候，这类元件的模型精度直接影响结构评审的效率。

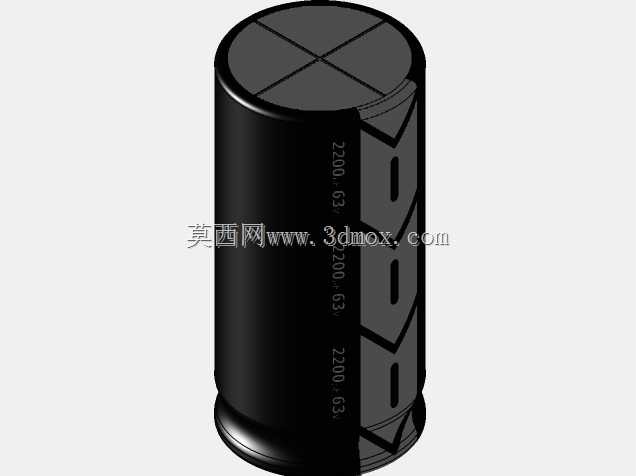

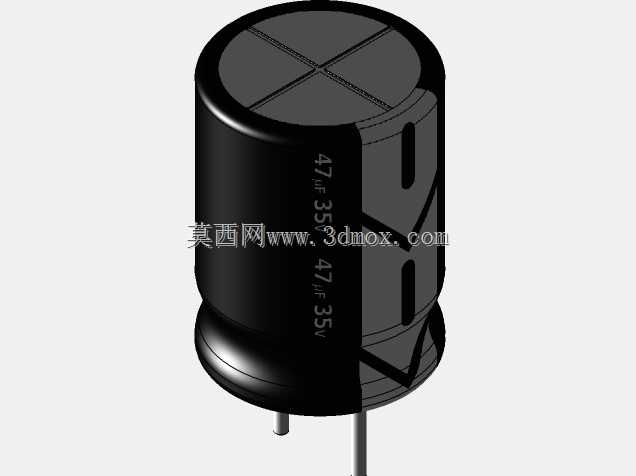

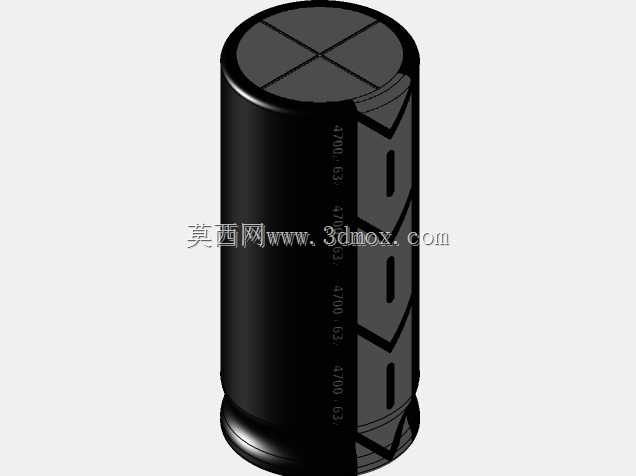

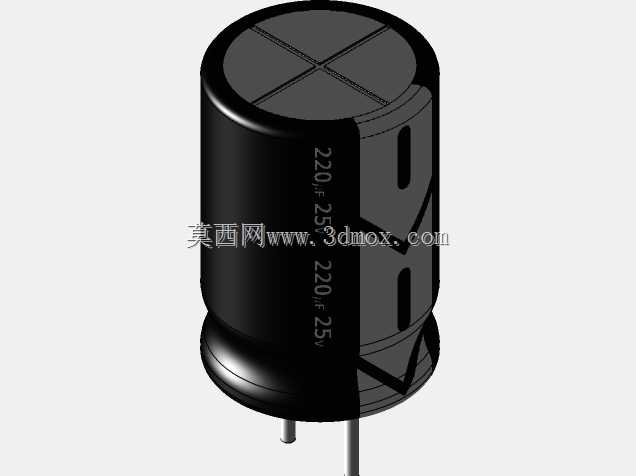

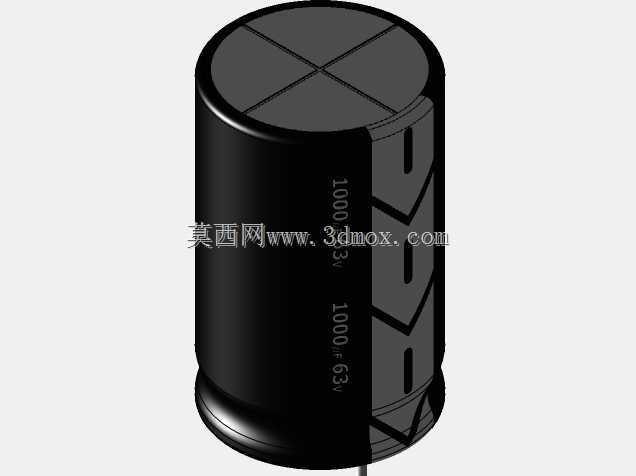

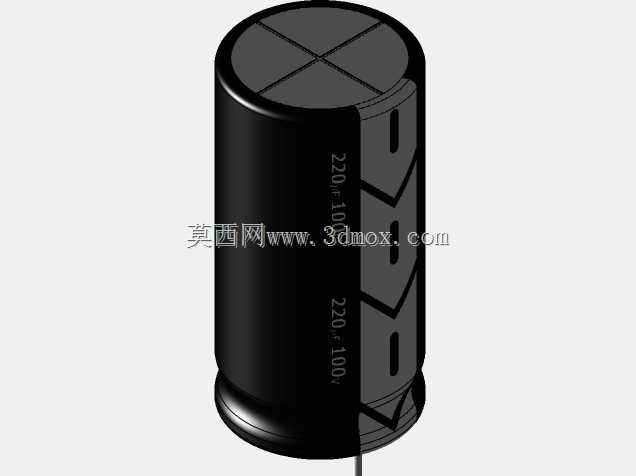

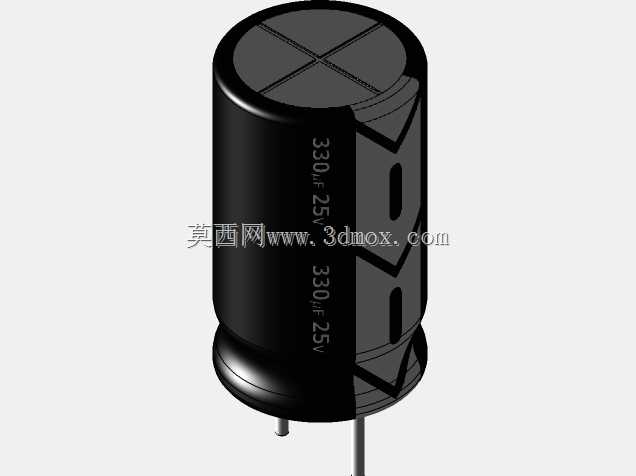

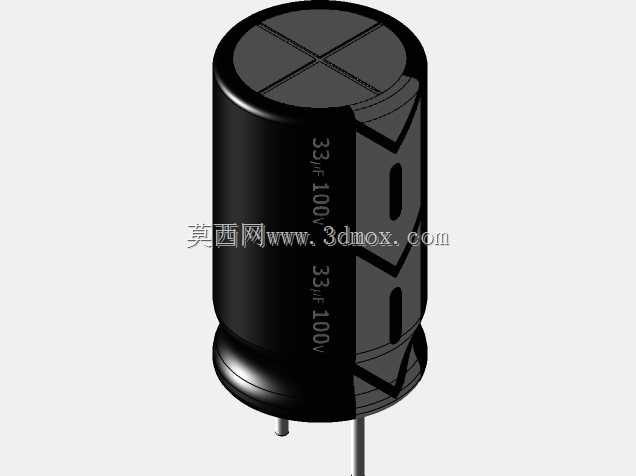

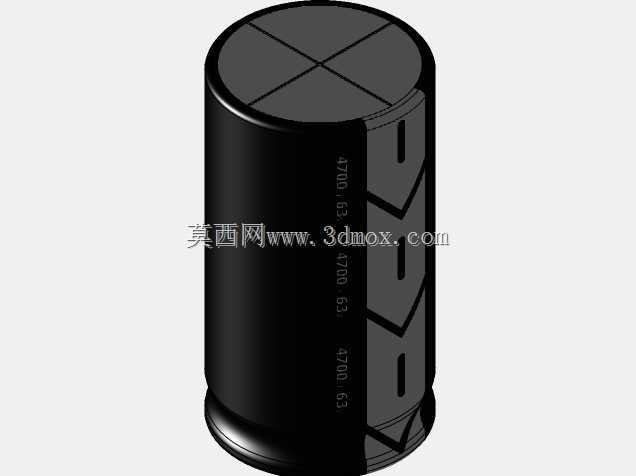

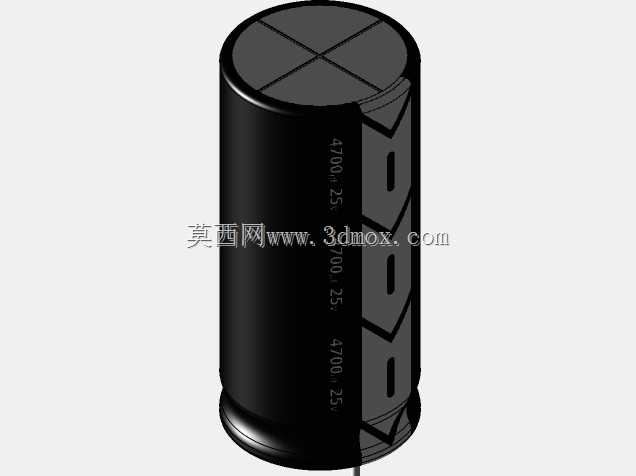

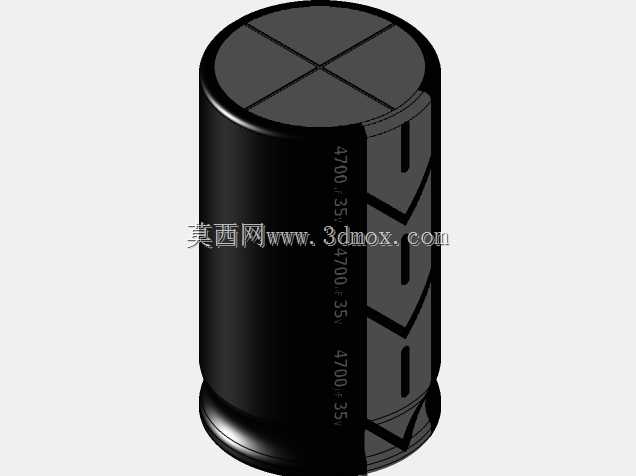

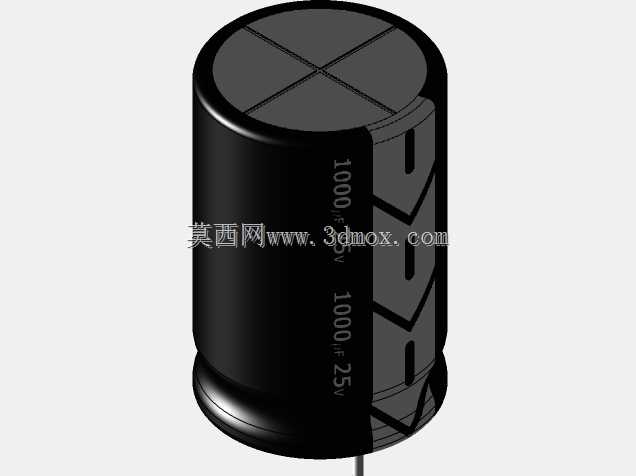

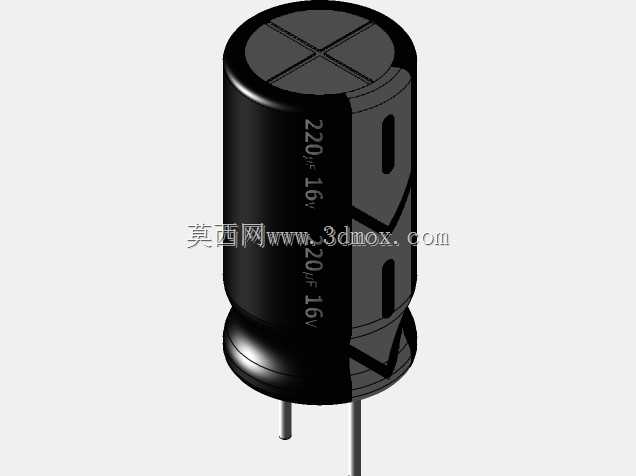

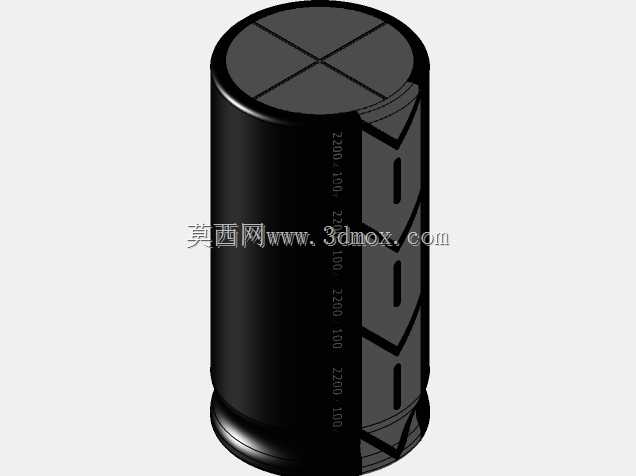

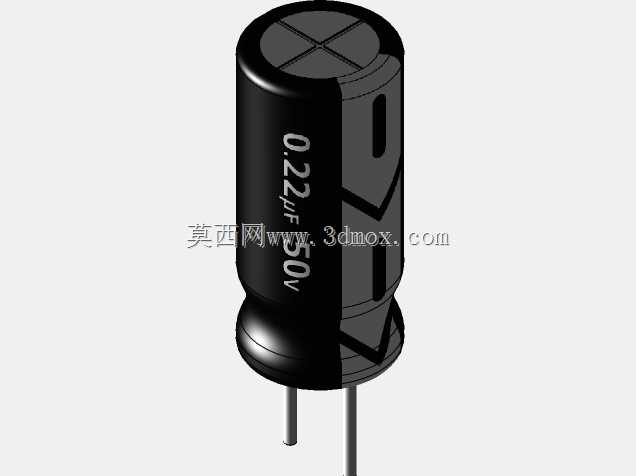

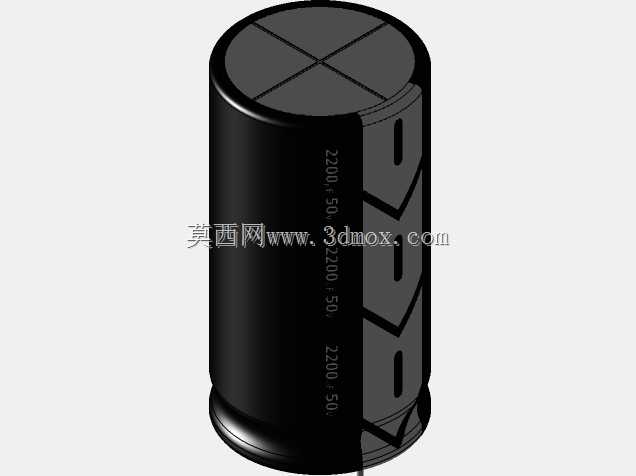

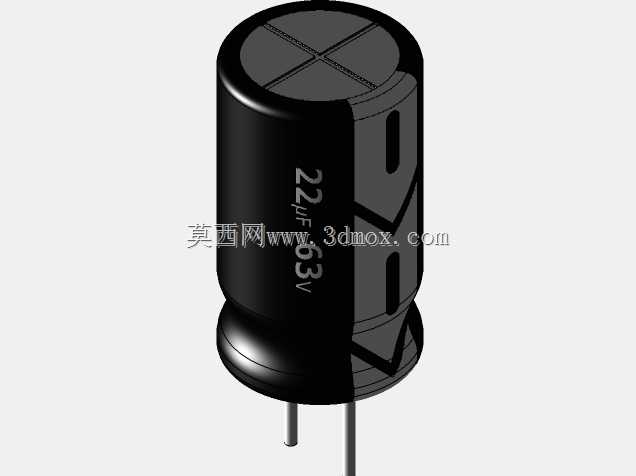

　　建模过程中优先还原了产品的功能特性对应的结构特征：顶部的十字防爆刻槽没有省略，这是铝电解电容过压失效时的泄压结构，做整机结构设计时需要给这个位置预留足够的安全间隙，避免电容鼓包时顶到上方的壳体或者其他元件；本体的塑封套纹理、极性标识条都做了还原，直插元件的极性标识在PCB装配时是关键对位参考，模型上保留这个特征能让三维布线阶段就完成极性校验，减少生产阶段的错装风险；引脚的直径、伸出长度、引脚间距都对应不同容值的实际安装尺寸，小容值比如0.22μF、0.47μF的引脚间距窄、本体直径小，大容值比如4700μF的本体高度高、引脚粗，不同规格的尺寸边界都做了区分，没有用统一尺寸缩放应付。

　　设计思路上没有追求过度的细节渲染，而是把结构工程师选型、布局时需要关注的安装边界放在第一位：本体的最大外径、总高度（含引脚伸出长度）、引脚中心距都和量产规格书参数对齐，导入PCB装配文件时可以直接用来检查元件和周边结构件的间隙，比如电容和散热片的距离、和机箱壳体的距离、和相邻接插件的干涉情况，不用再二次调整模型尺寸。引脚部分做了平直的还原，没有做预折弯处理，符合波峰焊工艺前的元件来料状态，结构工程师做治具设计、插件工位空间核算的时候也能直接参考。另外本体上的容值、耐压标识位置也和实物一致，做整机BOM可视化核对的时候，可以直接通过模型上的标识快速区分不同容值的物料，不用反复点开模型属性查参数。

　　从安装适配性来看，这套模型覆盖的容值段基本囊括了常规低压直流电路里用到的铝电解电容规格，不管是做小家电控制板、工业PLC接口板，还是普通的开关电源模块，在做三维布局时都能找到对应规格的模型，不用单独逐个建模，能大幅缩短结构设计阶段的元件建模周期。建模时也考虑了不同软件的导入适配性，所有特征都是实体建模，没有碎面、破面，导入常用的三维结构软件后可以直接测量尺寸、做干涉检查，不需要做几何修复。
