多规格直插式铝电解电容器三维结构模型

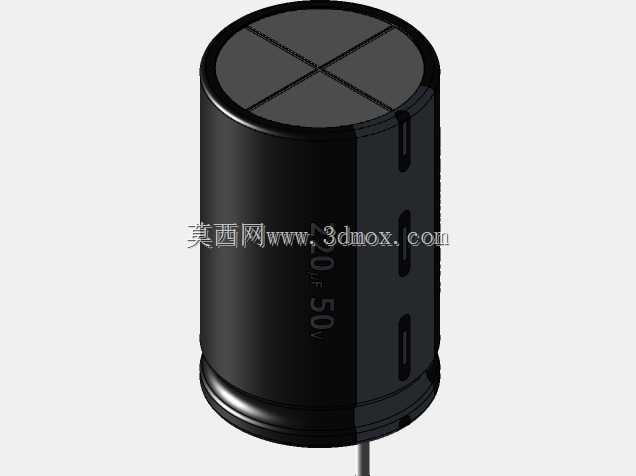

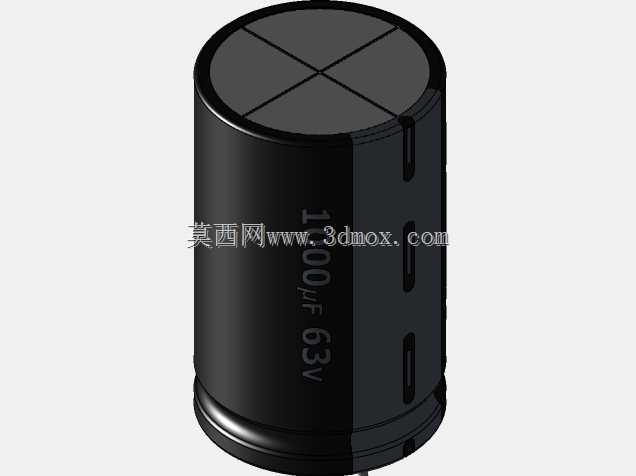

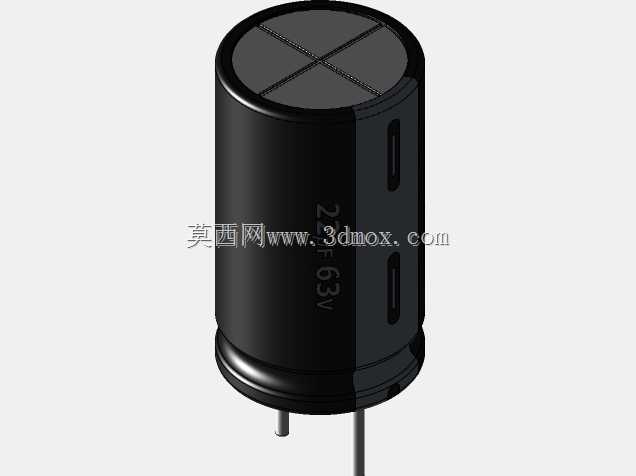

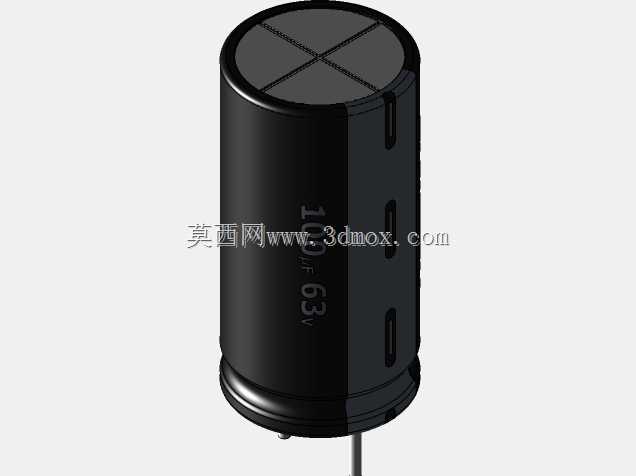

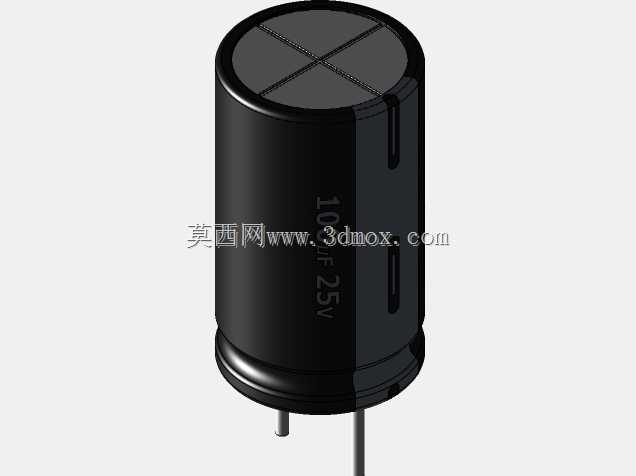

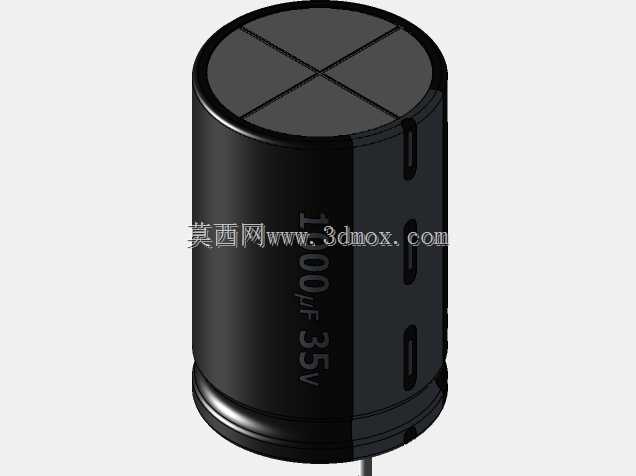

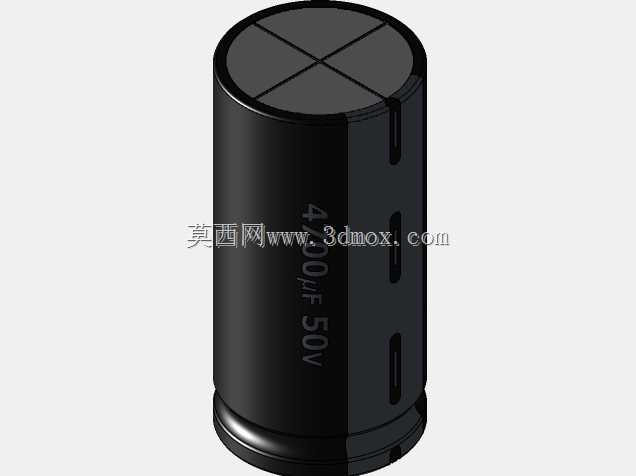

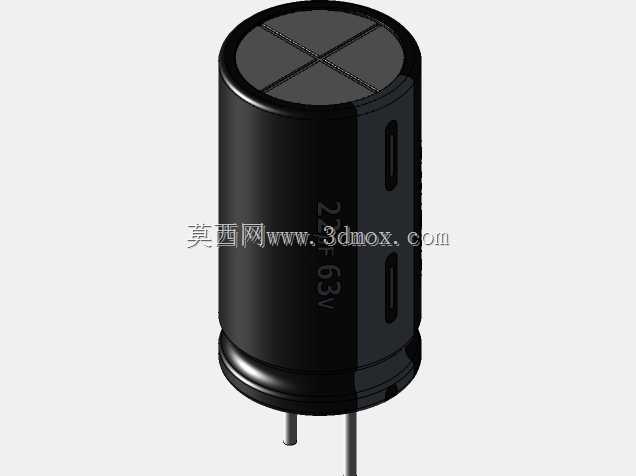

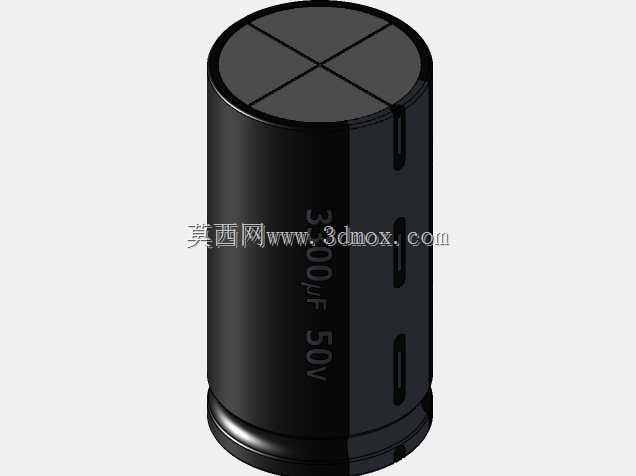

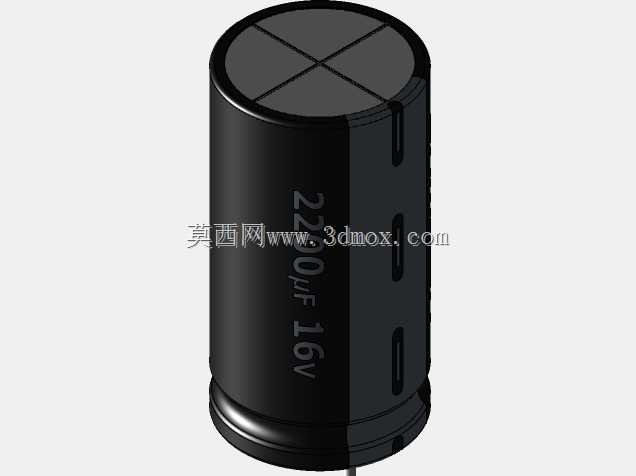

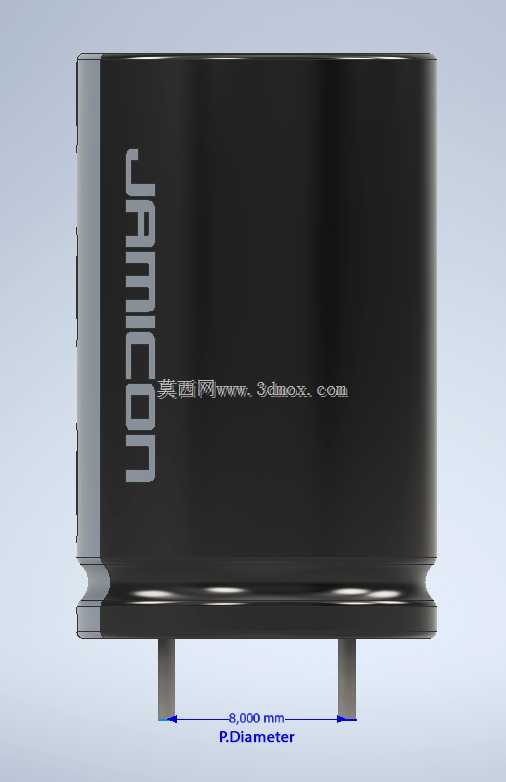

　　这套电容模型覆盖了从0.22μF到4700μF的全系列常规容值段，包含50V耐压规格的典型直插铝电解结构，建模时还原了真实量产电容的所有结构细节：黑色PVC热缩套管表面的品牌标识、容值耐压丝印、负极标识条都做了等比例复刻，铝壳顶部的防爆压痕开槽按照行业通用的十字防爆结构做了精确还原，两根引出引脚的直径、伸出长度、引脚间距都对应不同容值规格的实际安装尺寸做了区分，没有做统一化的简化处理。在电子设备的结构设计场景里，这类电解电容是电源滤波、信号耦合、退耦回路的核心无源元件，开关电源输入输出端的大容量电解、控制板卡上芯片周边的小容量退耦电解，都需要在PCB布局阶段就匹配准确的三维模型，避免后期结构装配时出现电容与外壳、散热片、

　　接插件的干涉问题。建模过程中特意区分了不同容值对应的外壳尺寸梯度：4700μF、3300μF这类大容量规格对应大直径高壳体的结构，引脚间距更宽，100μF以下的小容量规格对应细直径矮壳体的尺寸，引脚间距收窄，所有尺寸边界都参考行业通用的引线型铝电解电容尺寸规范设定，能直接导入PCB结构设计软件做装配干涉校验。模型还原了电容底部的密封胶塞结构、铝壳卷边的收口细节，没有做过度的曲面简化，渲染时还原了铝壳的金属哑光质感、PVC套管的半哑光黑质感、引脚的镀锡金属质感，不管是做设备爆炸图展示、PCB装配效果渲染，还是做BOM表对应的元件三维库搭建，都能直接调用。在做整机结构的安规距离校验时，

　　这类带准确外形的电容模型能帮结构工程师提前确认电容顶部与外壳内壁的安全间隙、引脚与周边走线的爬电距离，避免样机打样后才发现元件超高、碰壳的问题，相比简化的方块占位模型，这套还原细节的电容模型能大幅减少结构评审阶段的尺寸确认工作量，也能让产品的三维装配展示效果更贴近真实量产状态。
