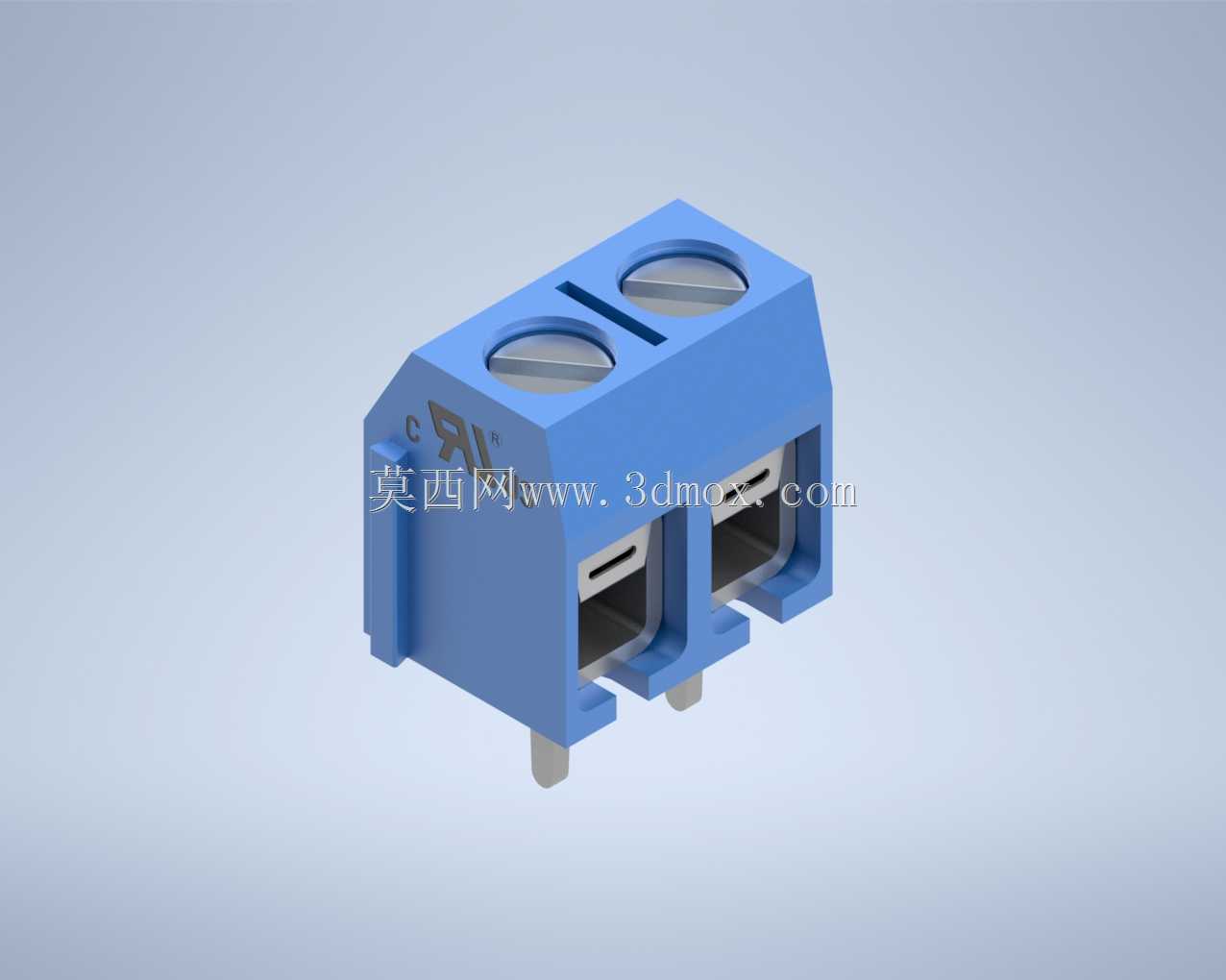

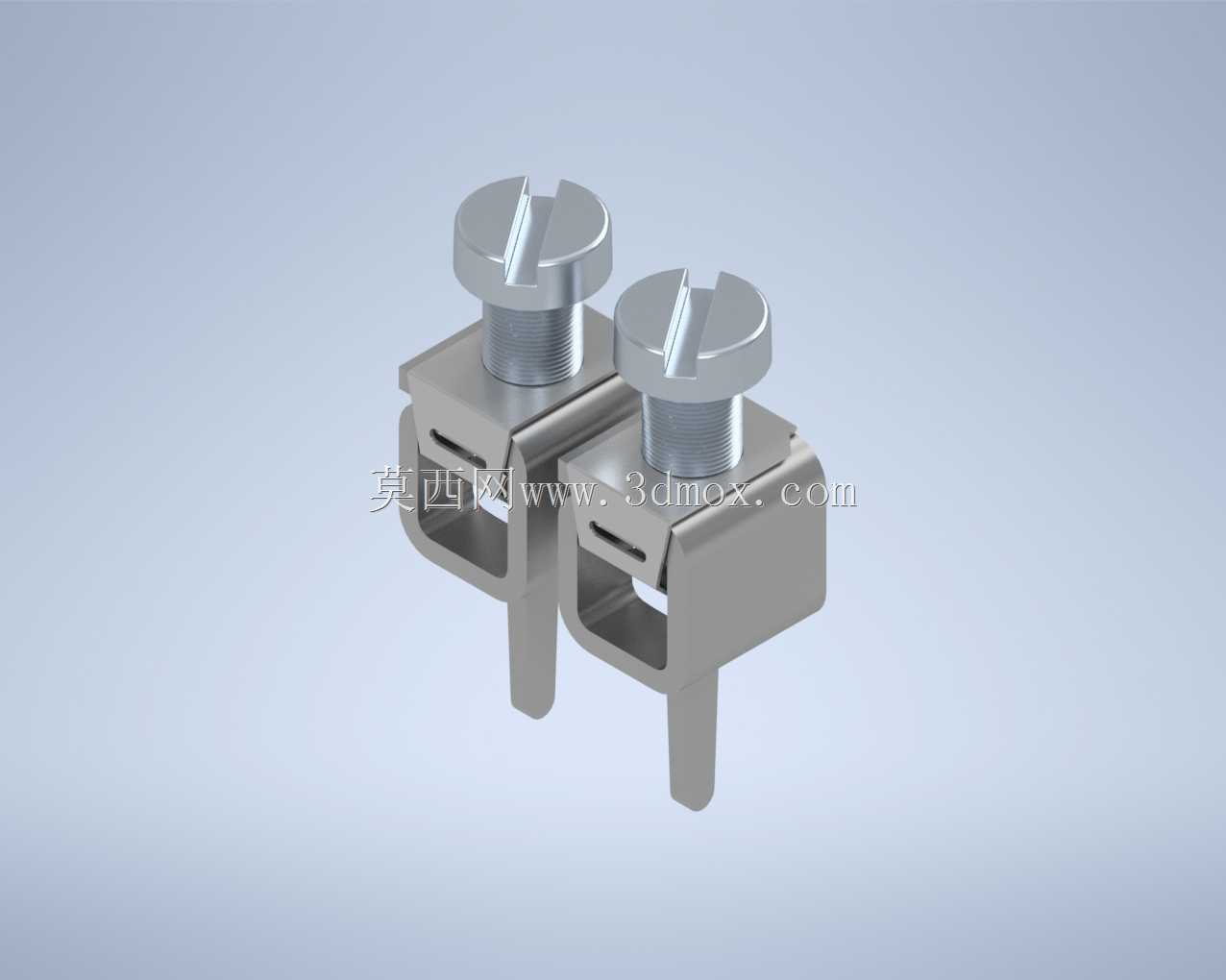

螺钉式两针接线端子DG306-5结构设计

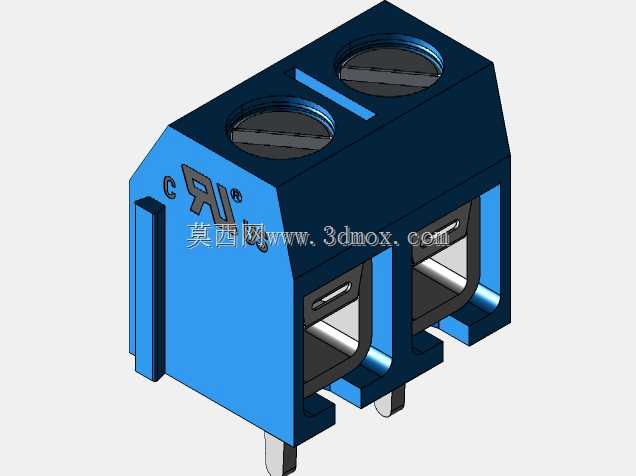

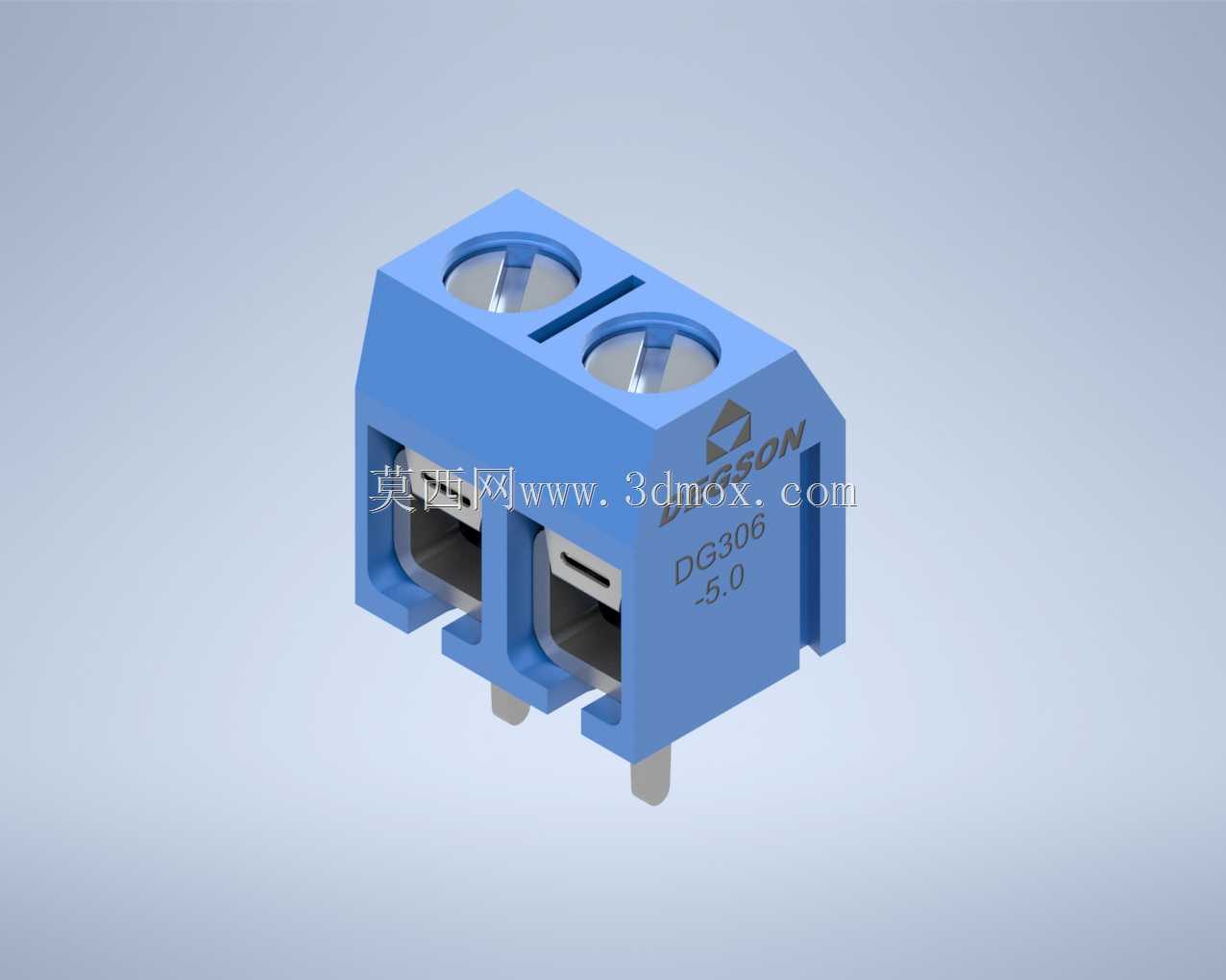

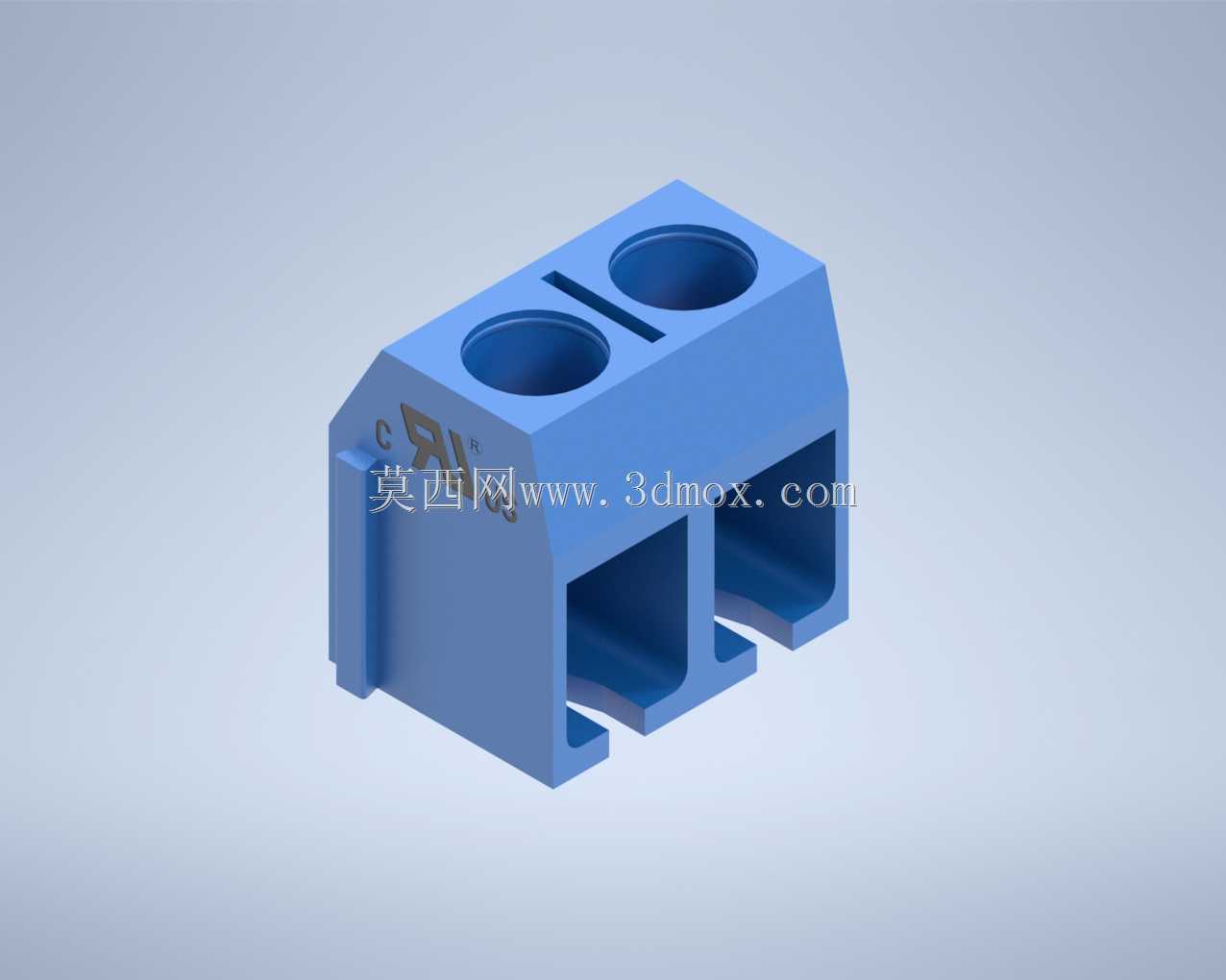

　　在低压电控回路、小型工控板卡、消费电子电源模块的布线环节里，这类间距5mm的螺钉式接线端子是极为常用的互联部件，承担着板载线路与外部导线的可靠导通、物理固定作用，相比直插式焊线结构，它的可拆接属性让设备后期维护、线路改接的效率大幅提升，不需要反复对导线进行镀锡、焊接操作，仅通过拧紧顶部的锁紧螺钉就能完成导线压接，在小批量设备试制、现场布线调整的场景下适配性极强。这款两针规格的端子本体采用阻燃PA材质注塑成型，绝缘本体的壁厚设计兼顾了爬电距离要求与结构强度，相邻两个接线位之间设置的隔离筋，能有效避免接线时多股铜丝散逸造成的极间短路问题，本体表面的品牌标识与型号刻印采用模内成型工艺，不会因长期使用、擦拭出现标识磨损脱落的情况，

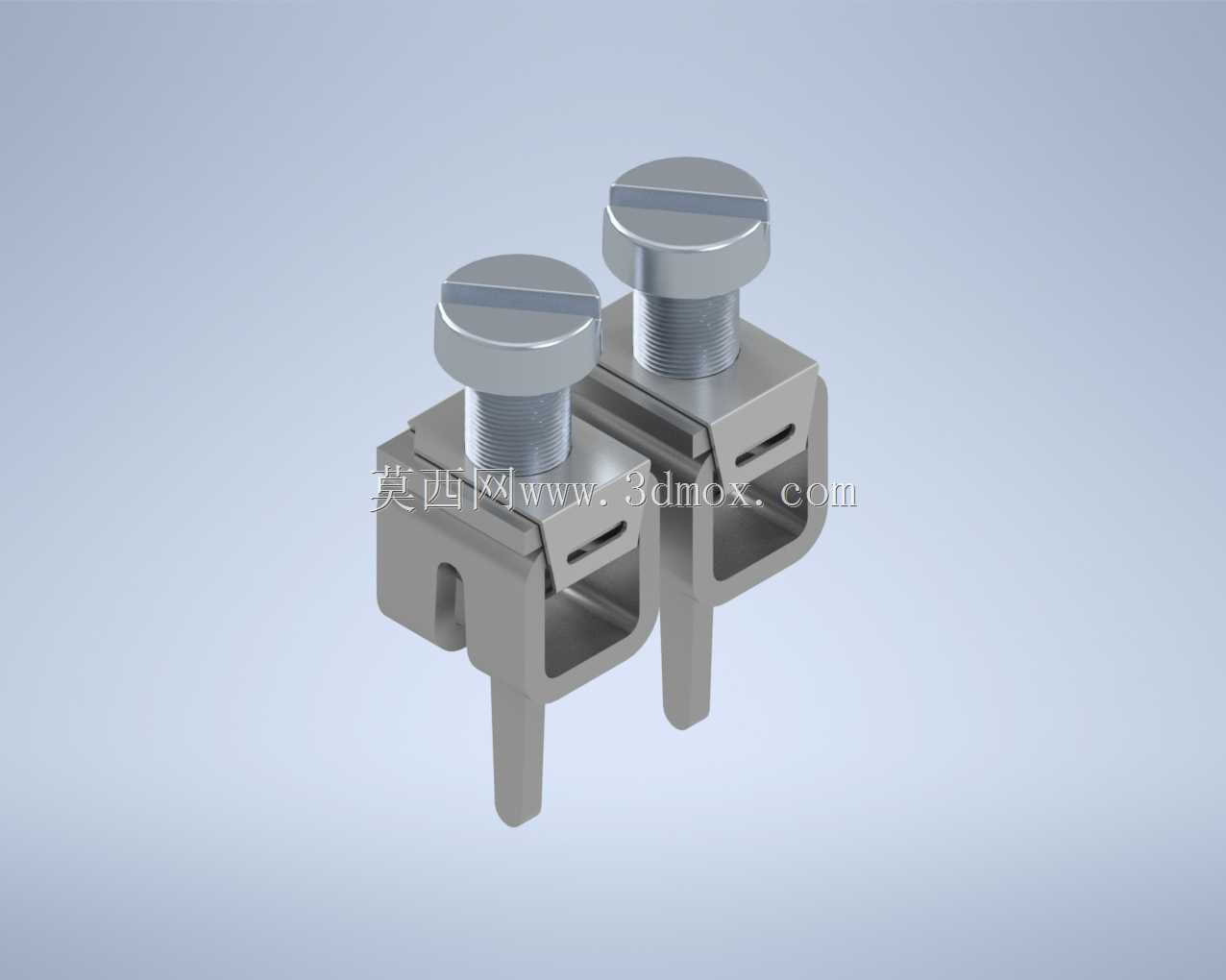

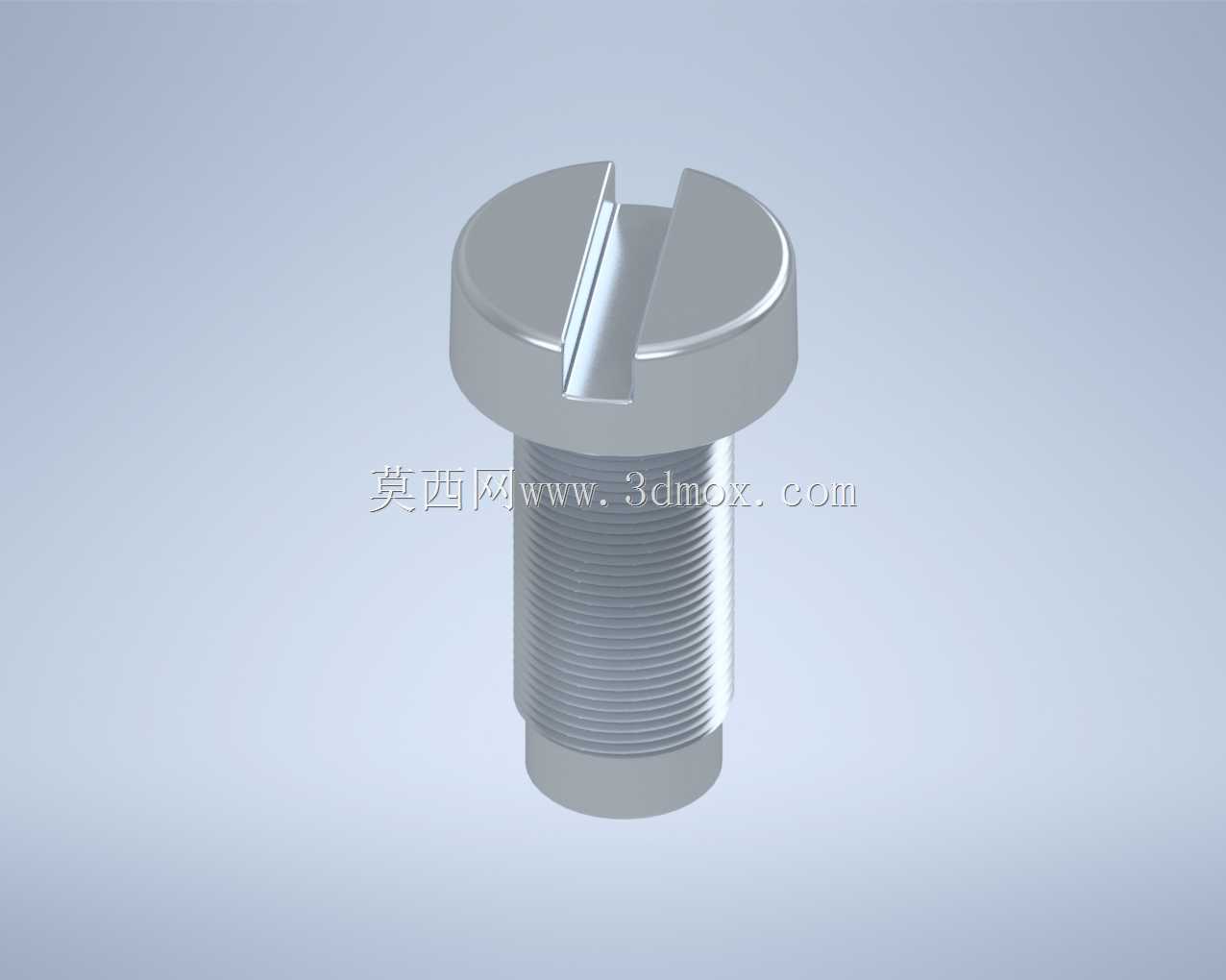

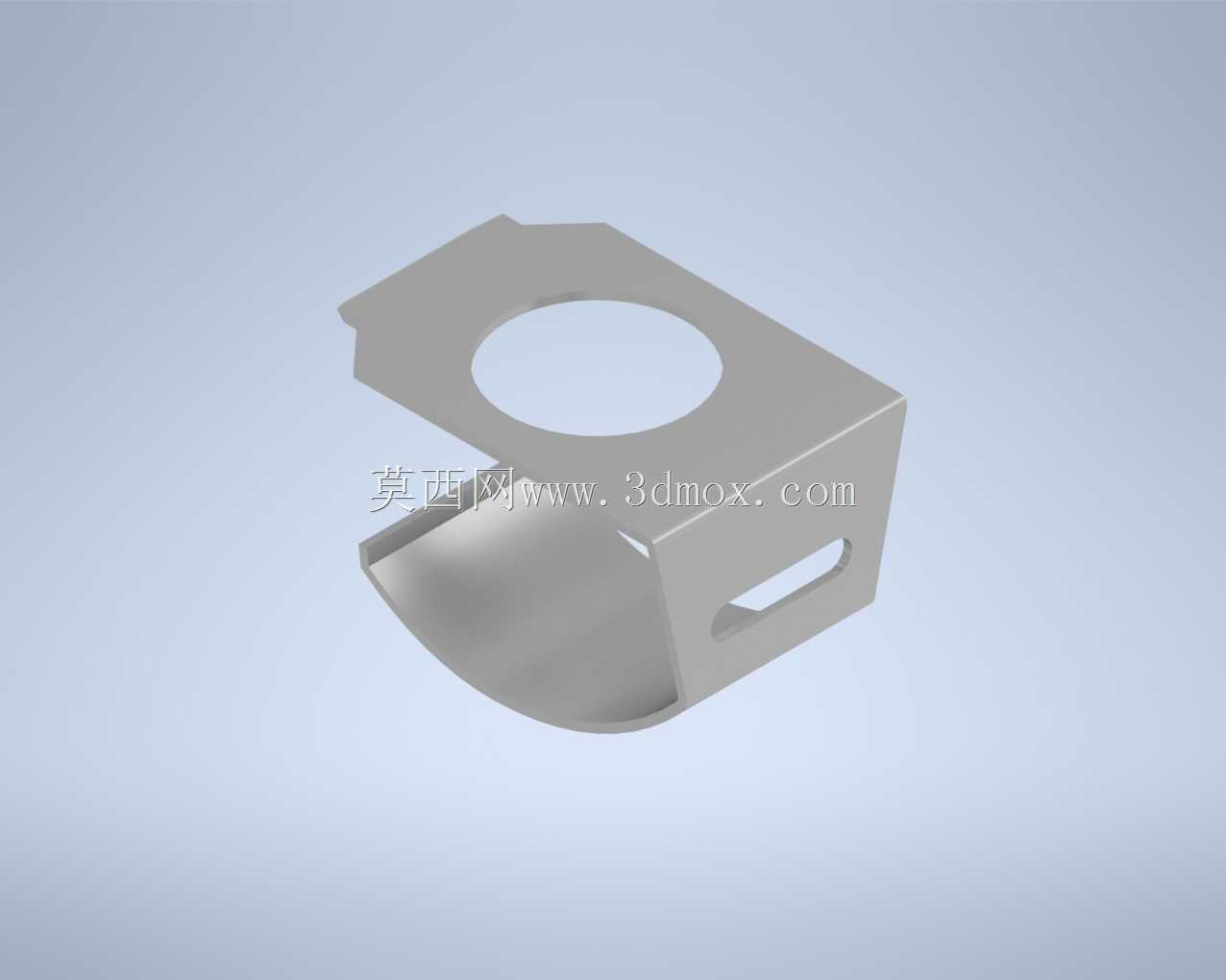

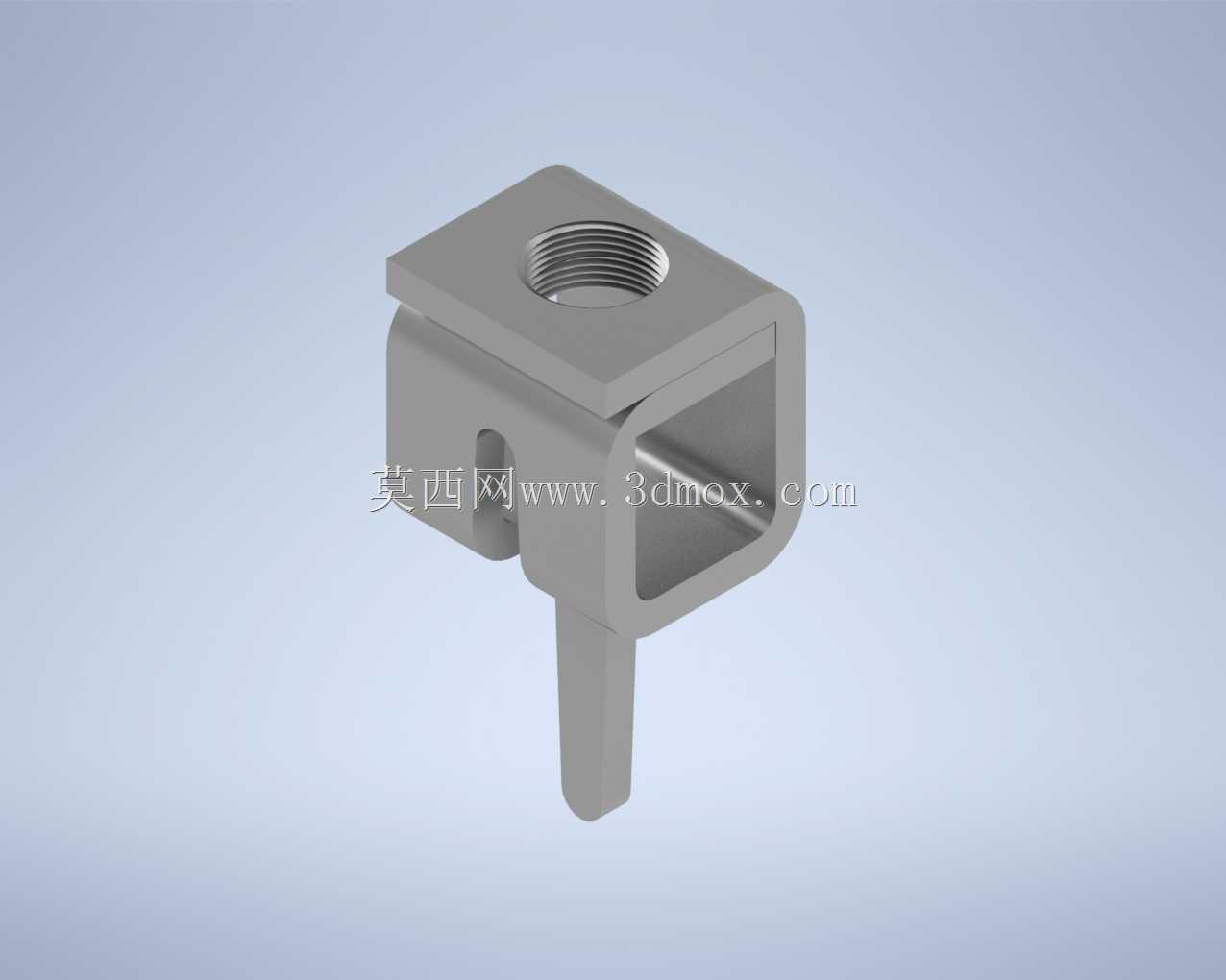

　　方便后期运维时的备件替换识别。从安装边界来看，这款端子采用直插式焊针设计，两个焊针的中心距严格匹配5mm间距标准，焊针直径适配常规PCB板的0.8mm安装孔径，插装后焊针伸出PCB板背面的长度控制在1.5-2mm区间，既满足波峰焊的吃锡要求，也不会出现焊针过长触碰板底其他元件、或者组装时顶到外壳的问题；本体底部设置的两个定位凸柱，能在插装时卡入PCB对应的定位孔中，避免焊接过程中端子出现偏移、歪斜，保证批量焊接时的位置一致性。锁紧螺钉采用十字槽盘头结构，材质为镀锌钢，螺钉底部配套的压线片为弧形冲压结构，拧紧时压线片会均匀压在导线的铜芯上，不会出现螺钉直接切割铜丝造成的导线断股问题，适配0.5-2.5平方毫米的多股或单股铜导线，

　　额定载流量可以满足常规250V/10A的低压回路使用要求。设计过程中需要重点考量的细节不少，比如螺钉孔的导程要与螺钉螺距精准匹配，避免出现滑牙、锁紧不到位的问题；本体进线口的倒角设计要足够顺滑，方便导线插入时不会被塑料飞边刮伤绝缘层；相邻接线位的中心距公差要控制在±0.1mm以内，否则会出现与配套接插件、短路条适配不良的问题。这类端子同系列覆盖2针到14针的不同规格，在选型时可以根据实际回路的接线数量灵活选择，不需要额外拼接，单根端子即可完成多路线路的连接，在PLC扩展模块、小型开关电源、步进电机驱动板、家电控制板上都有大量应用。实际布线作业时，需要将导线端部的绝缘层剥除6-7mm，将所有铜丝拧成一股插入接线孔内，

　　再用螺丝刀将锁紧螺钉拧紧至扭矩0.5-0.6N·m即可，不要过度拧紧造成螺钉滑牙或者塑料本体开裂；如果是多股细铜丝导线，建议压接冷压端子后再插入锁紧，能进一步提升连接可靠性，避免长期使用后铜丝氧化、松动造成的接触不良、打火问题。从三维建模的角度来看，这类标准件的建模需要严格遵循厂商公布的尺寸规范，尤其是焊针位置、安装孔位、外形轮廓的尺寸要与实物完全一致，否则在PCB布局、结构外壳设计时会出现干涉问题，比如端子顶部到PCB板的高度尺寸如果建模偏差，会导致外壳装配时顶住端子，或者预留间隙过大造成防尘效果不佳；进线口的位置尺寸如果有偏差，会导致外部布线时导线弯折角度过大，长期使用出现绝缘层破损的隐患。
