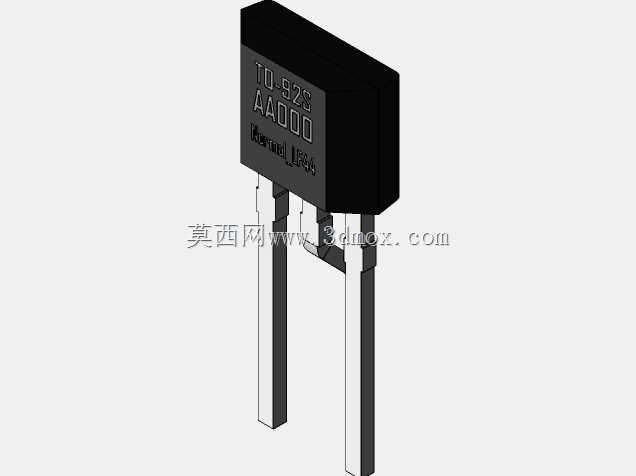

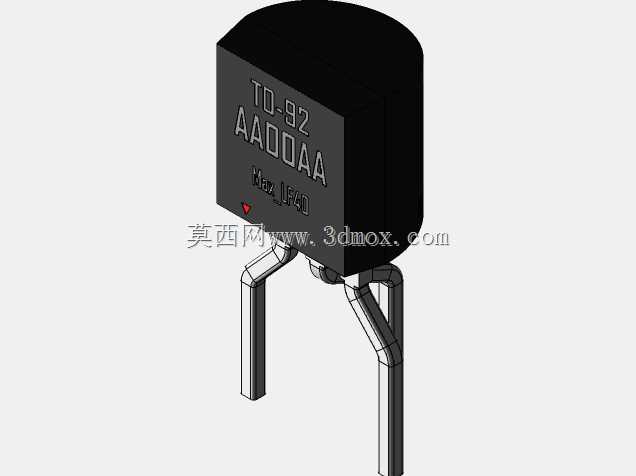

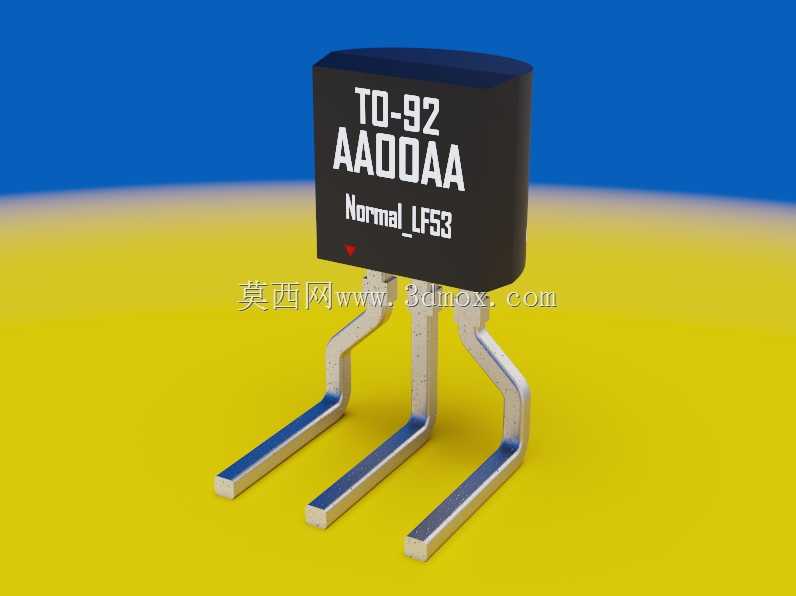

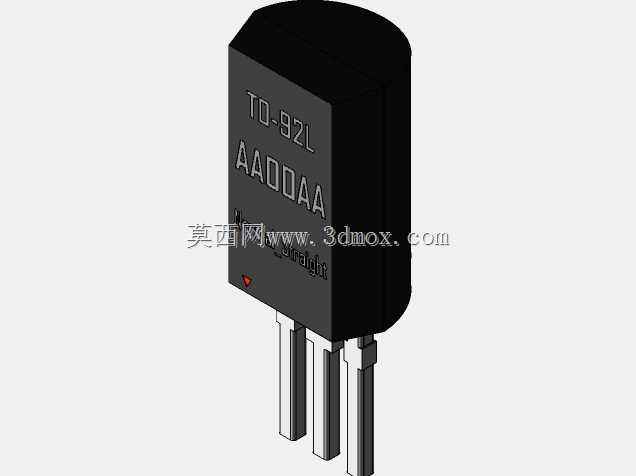

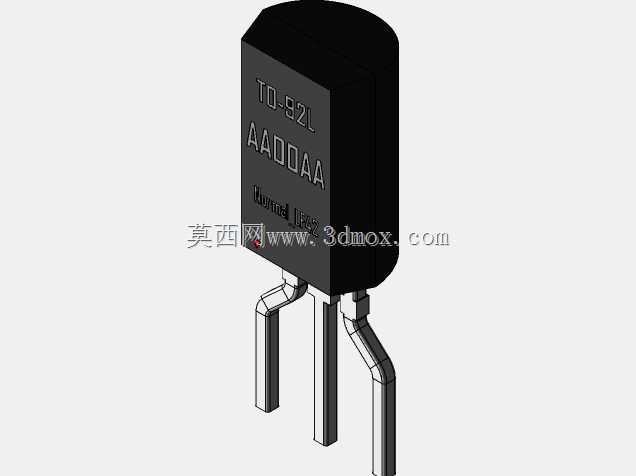

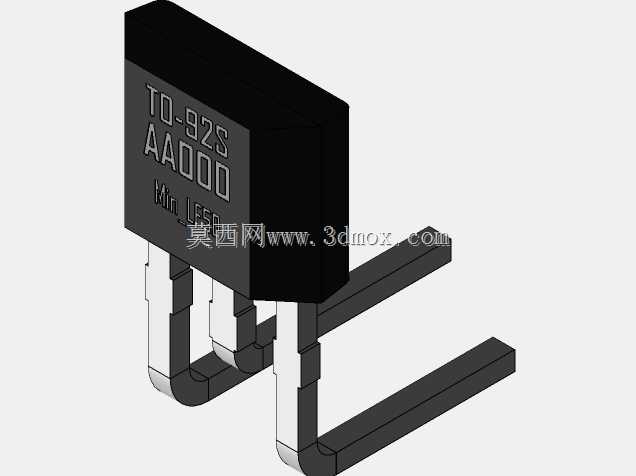

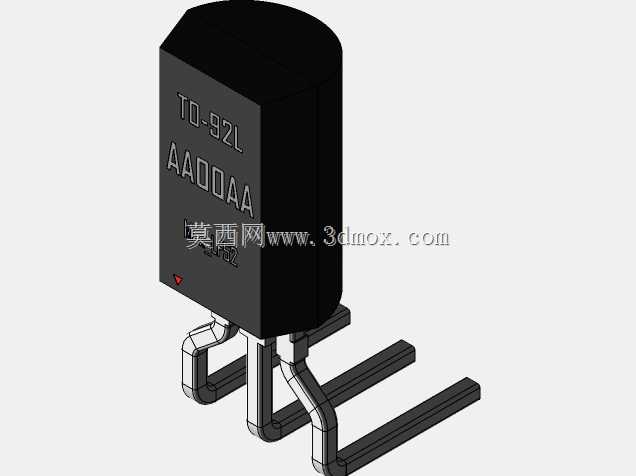

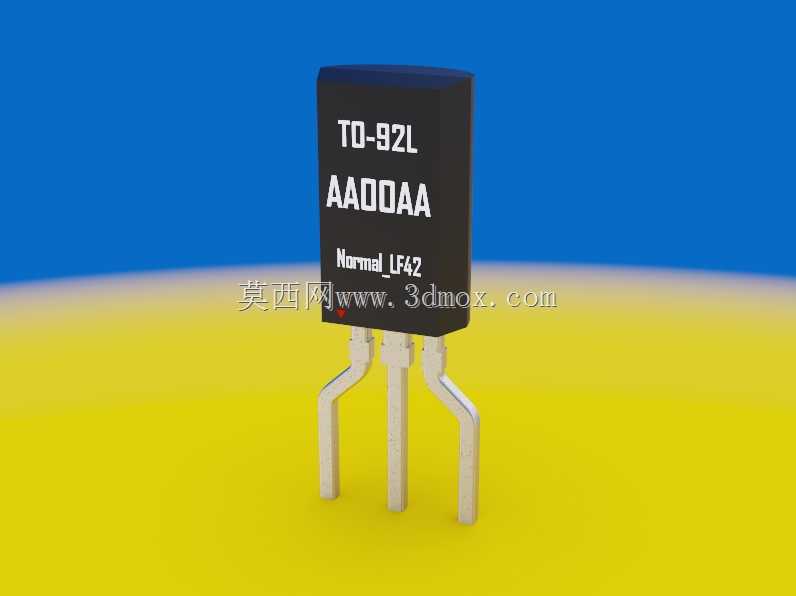

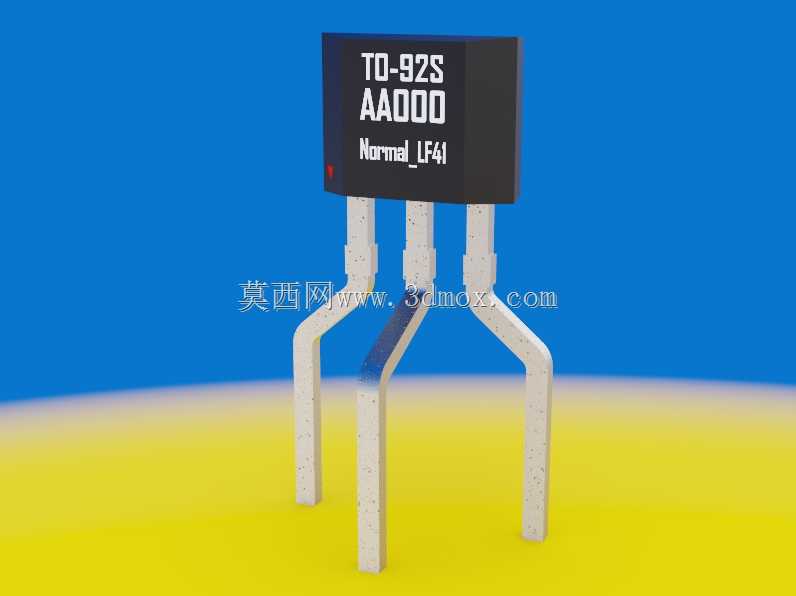

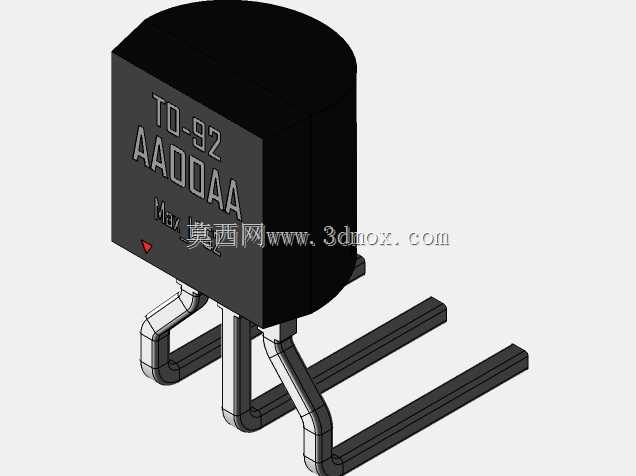

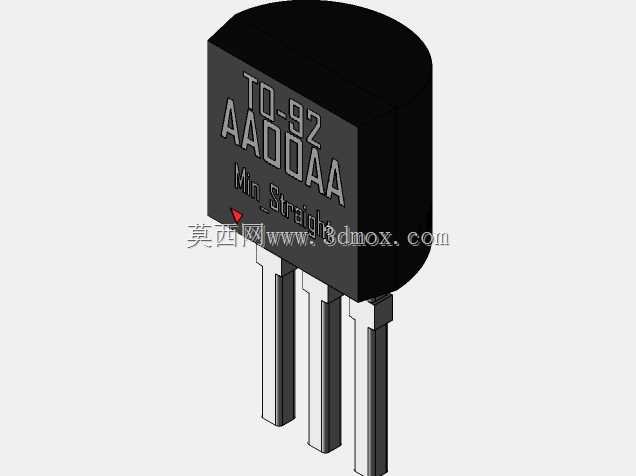

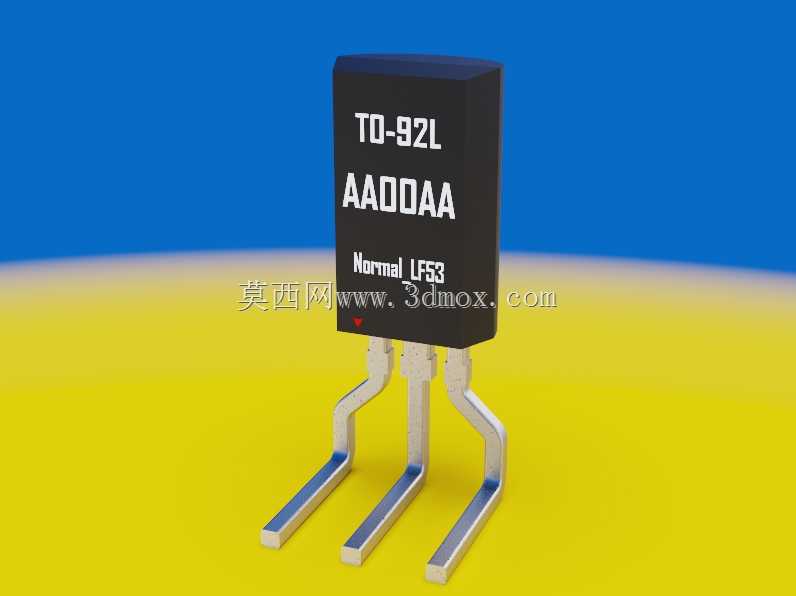

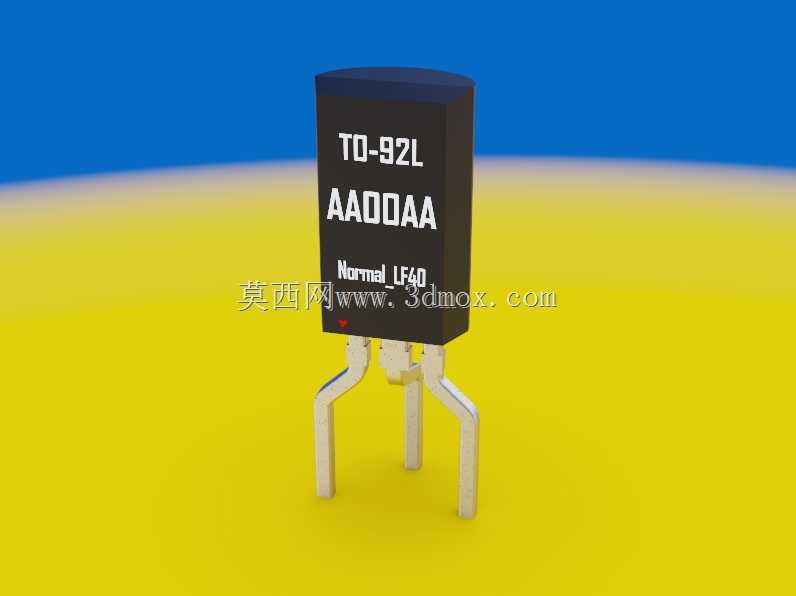

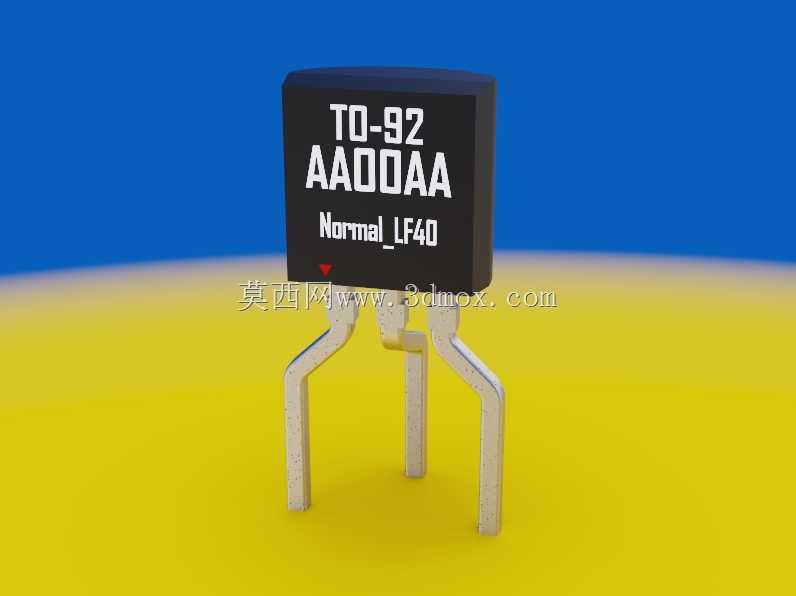

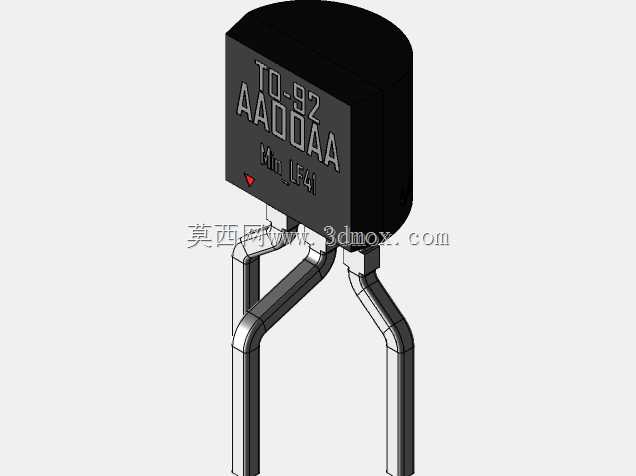

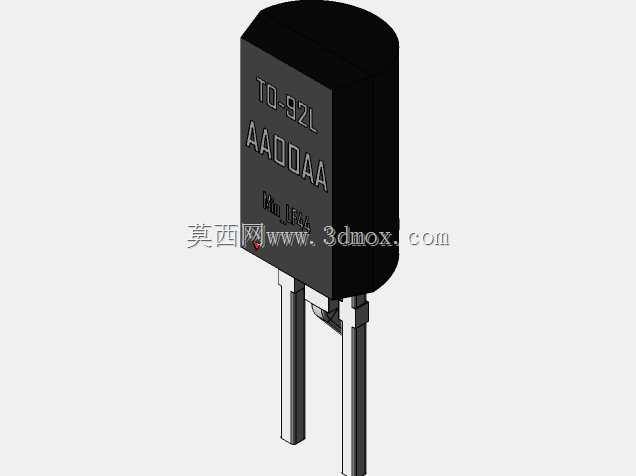

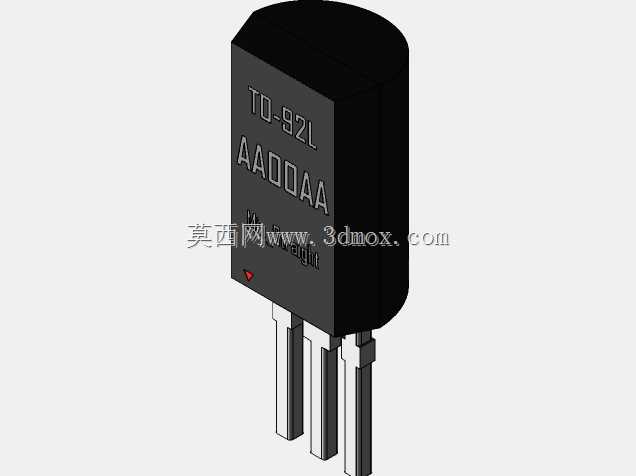

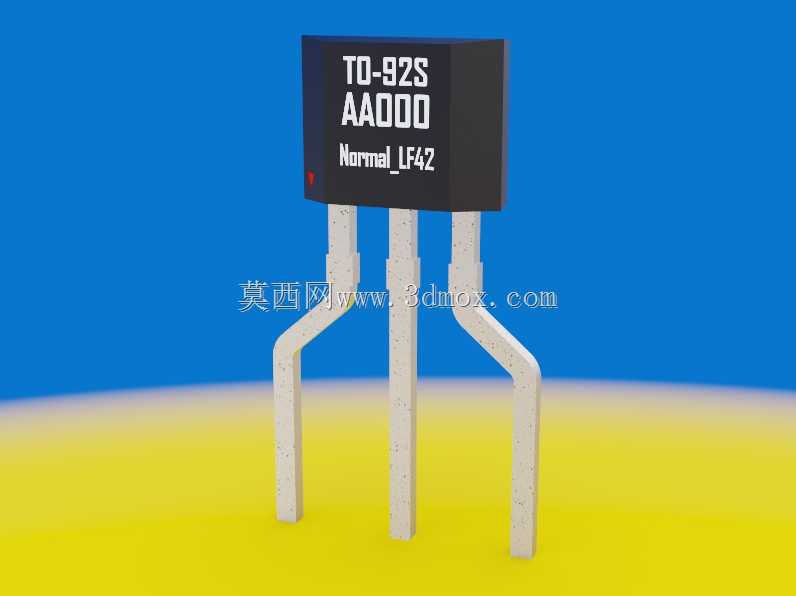

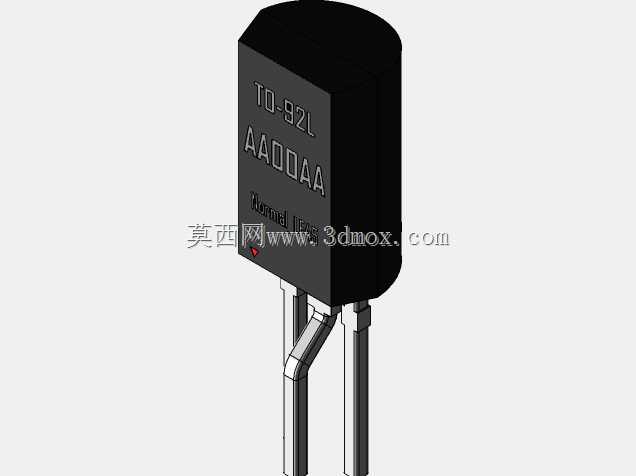

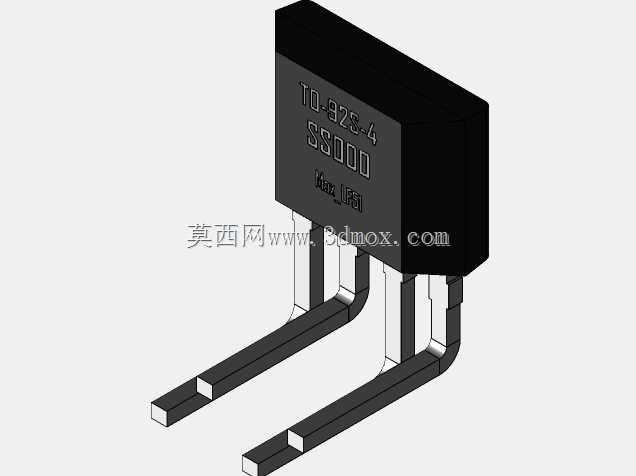

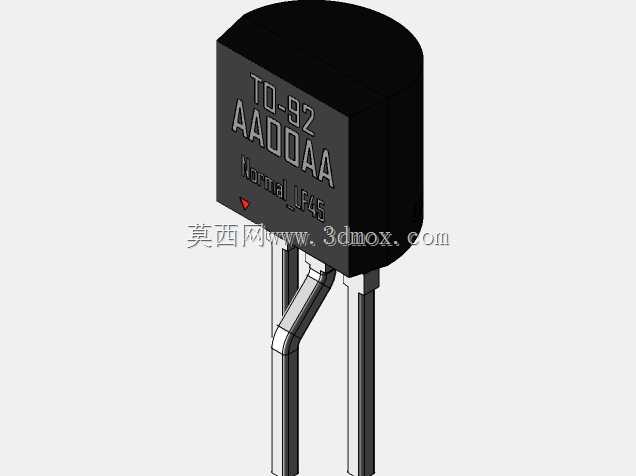

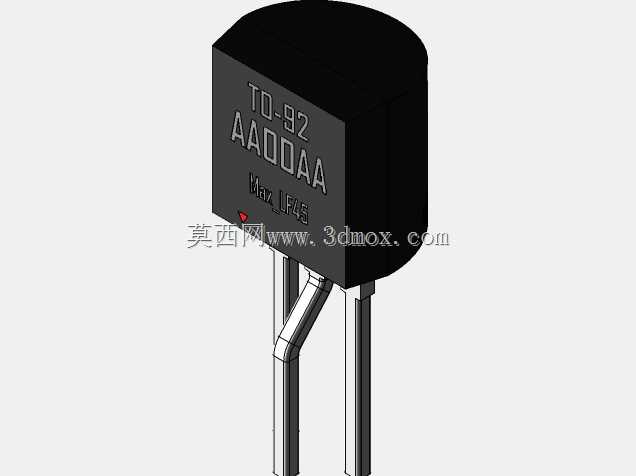

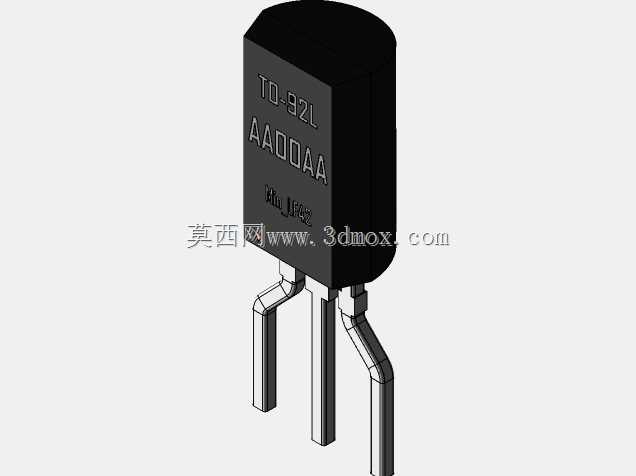

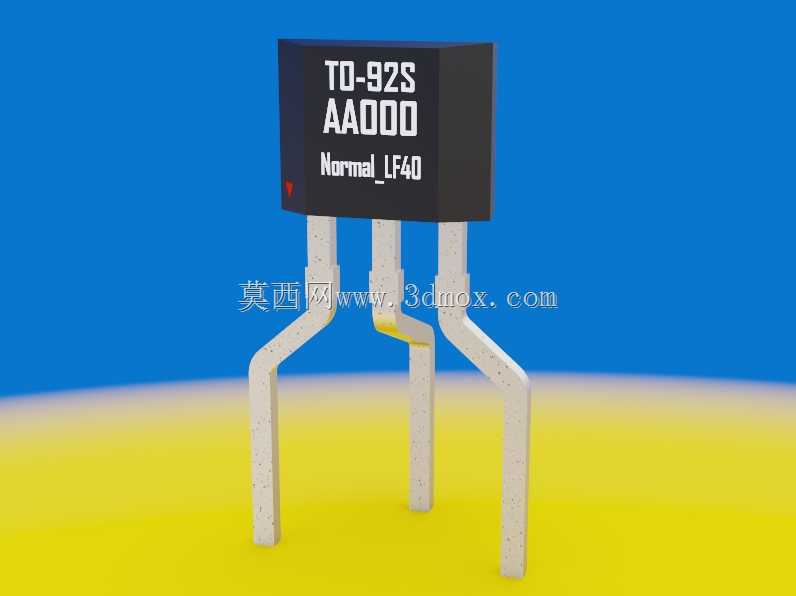

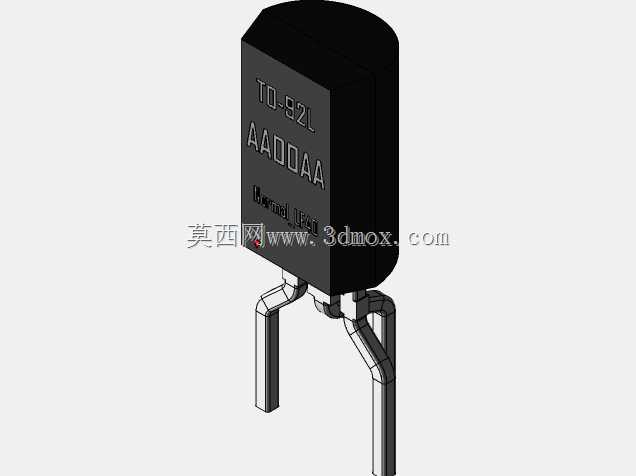

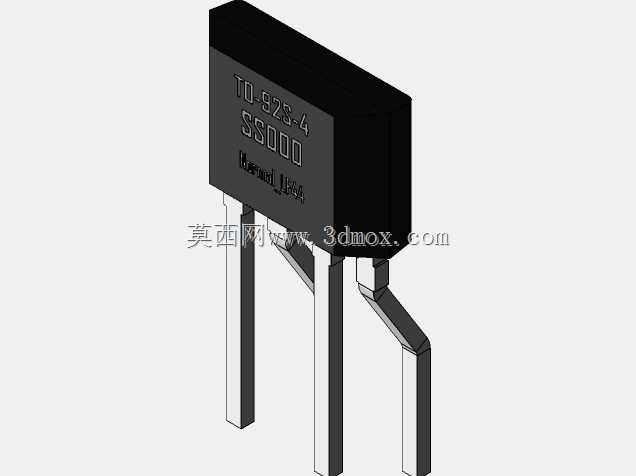

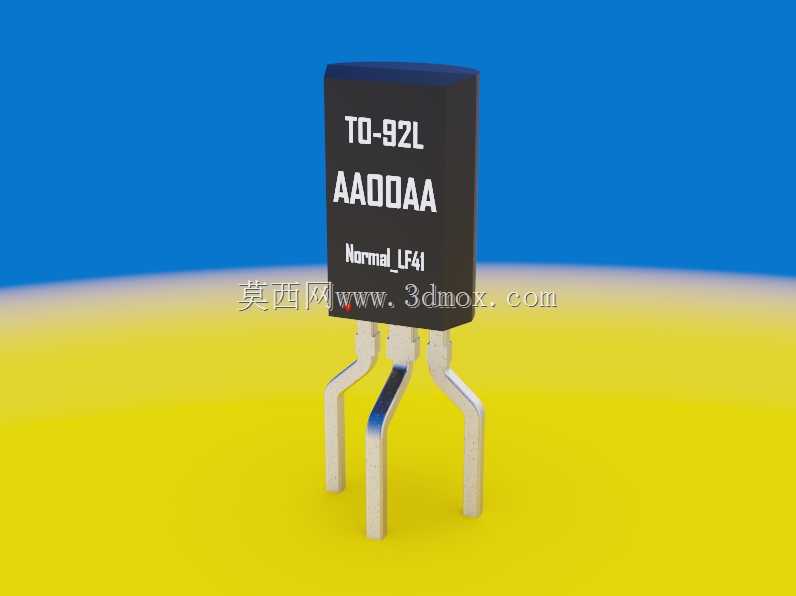

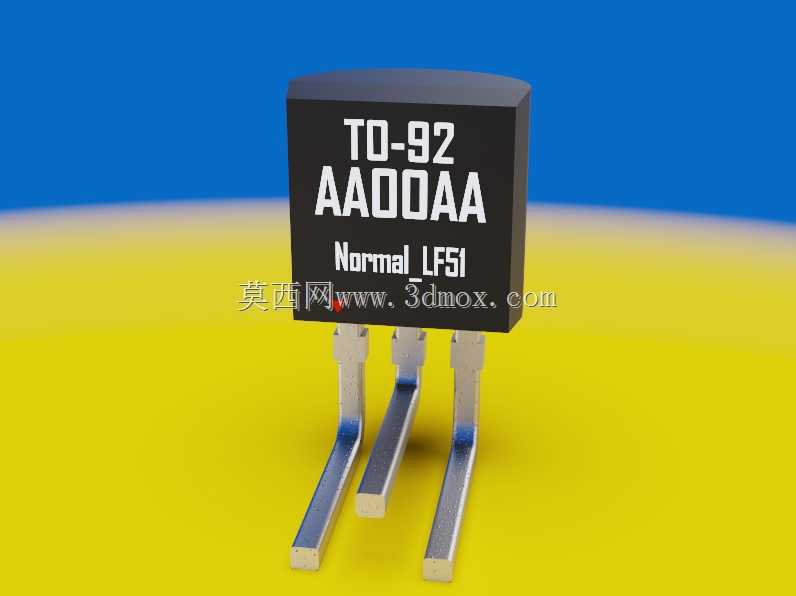

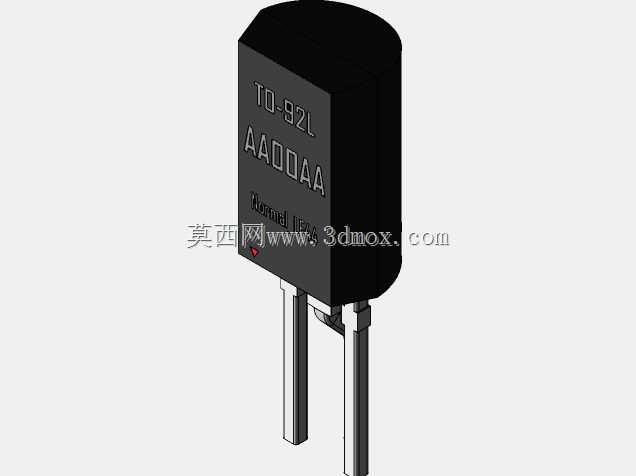

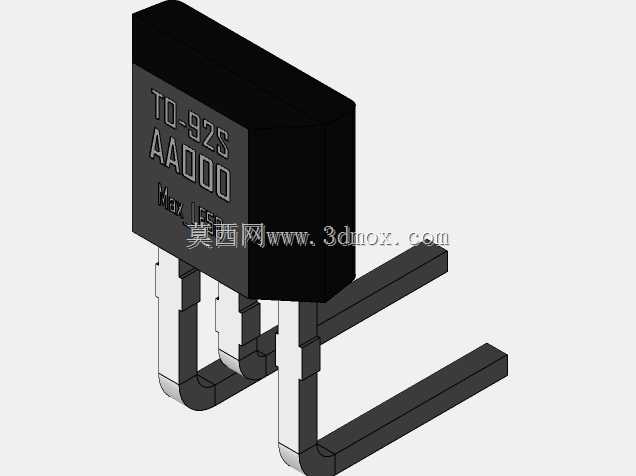

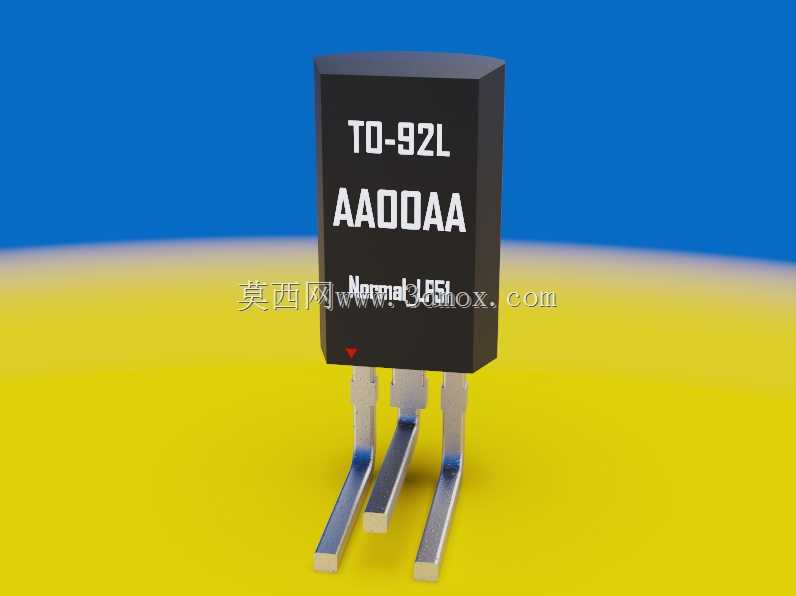

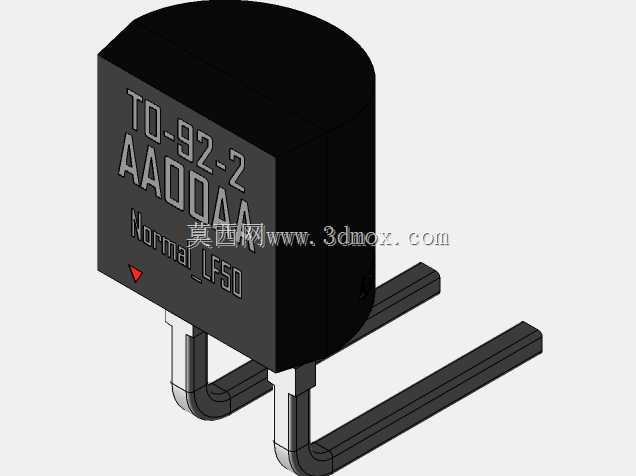

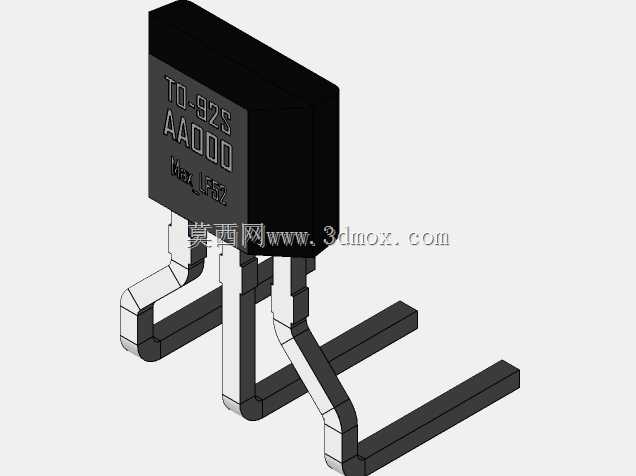

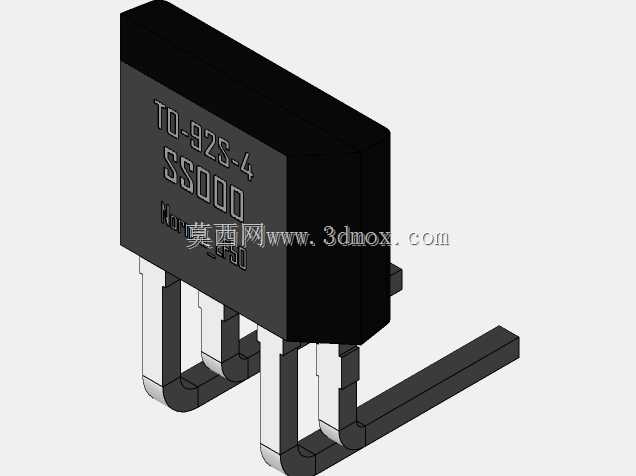

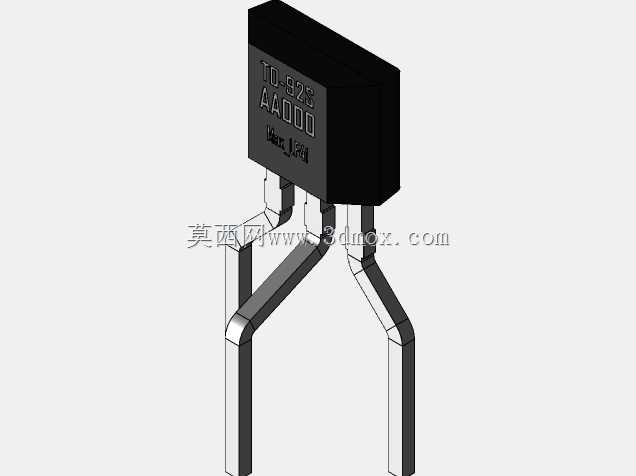

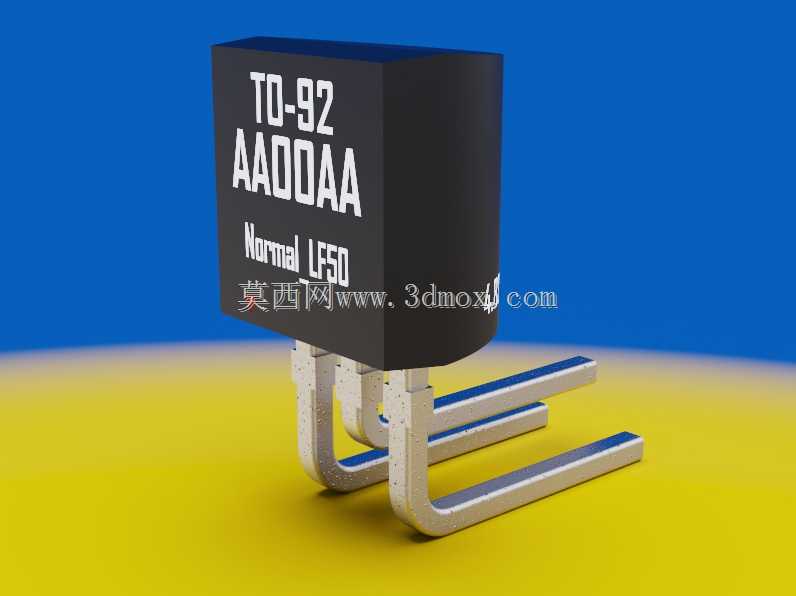

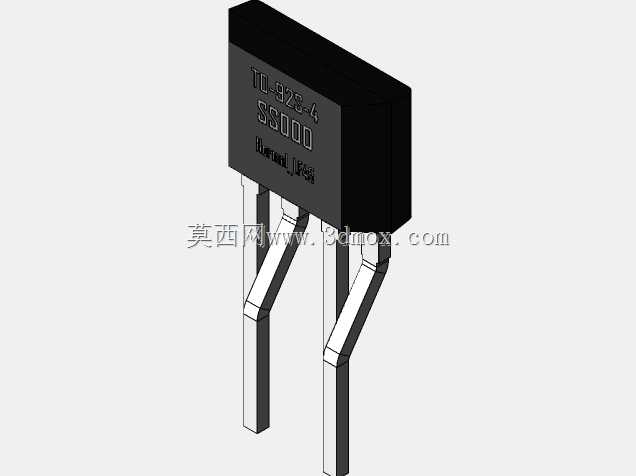

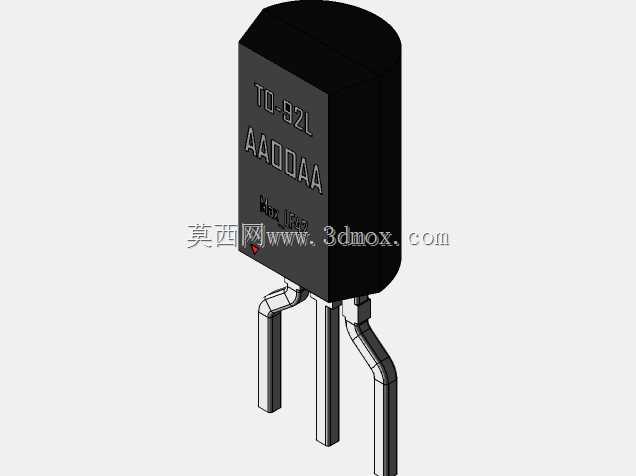

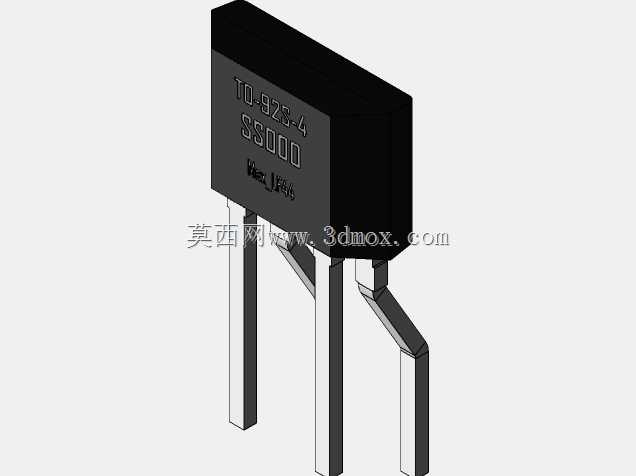

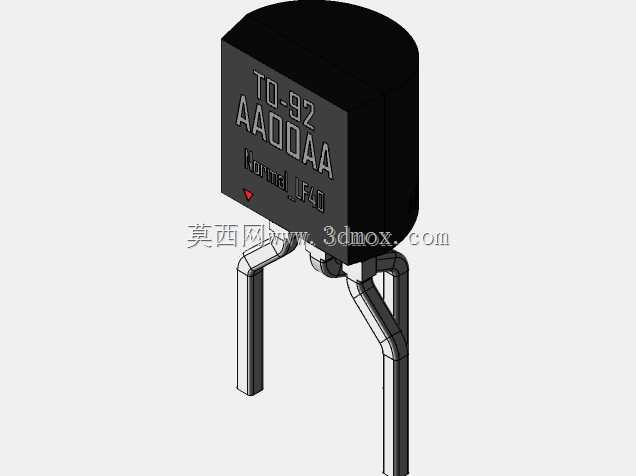

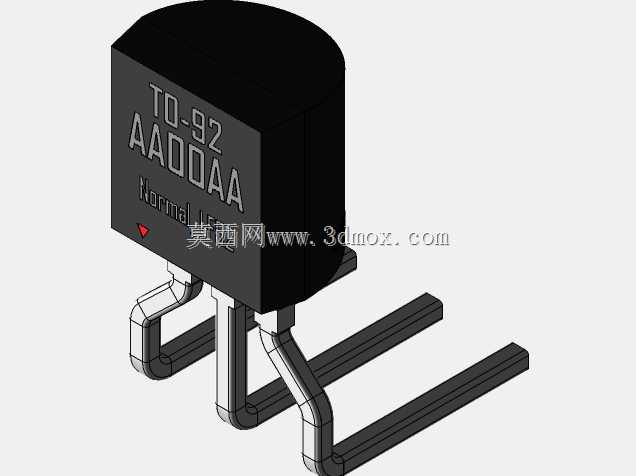

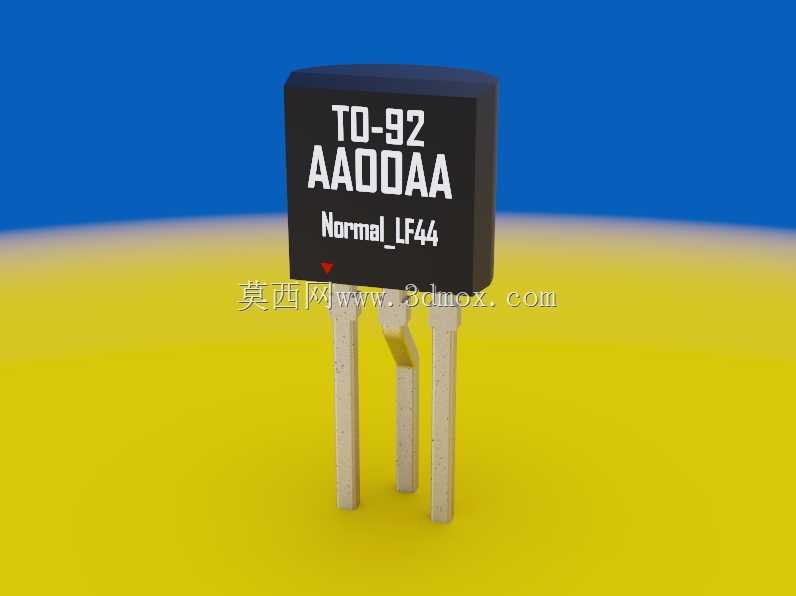

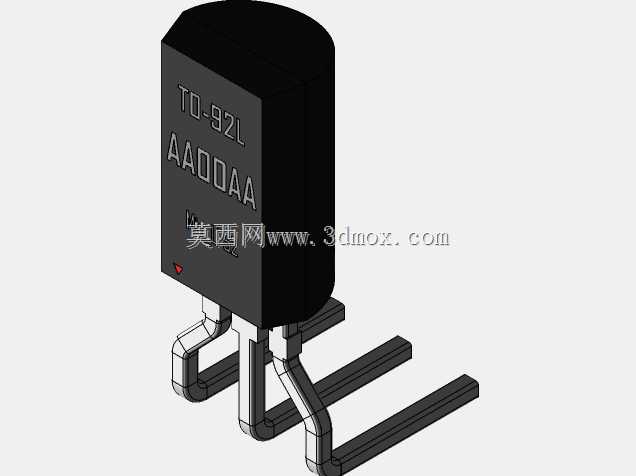

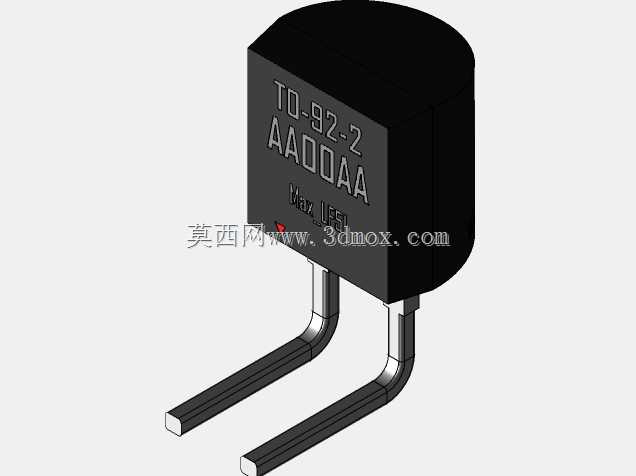

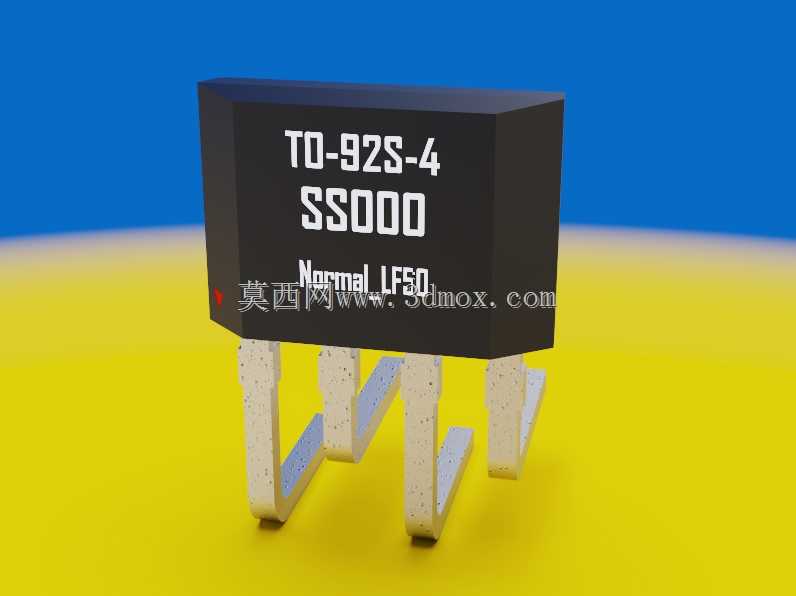

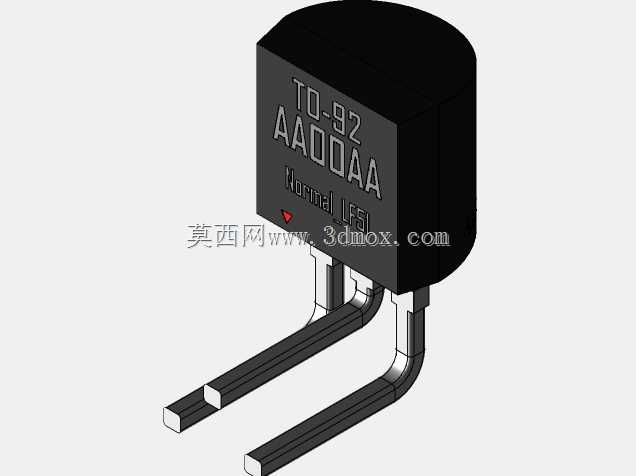

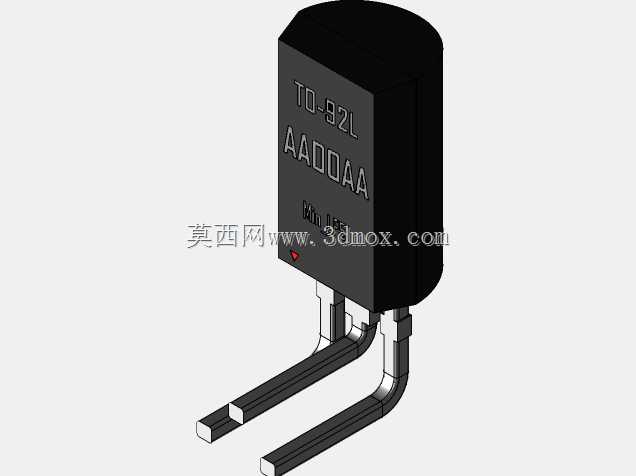

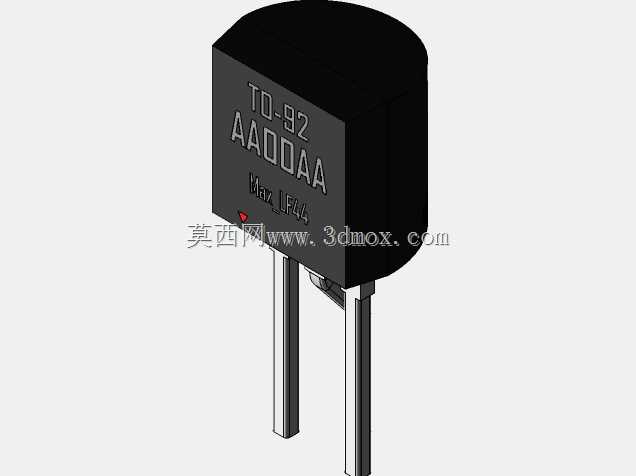

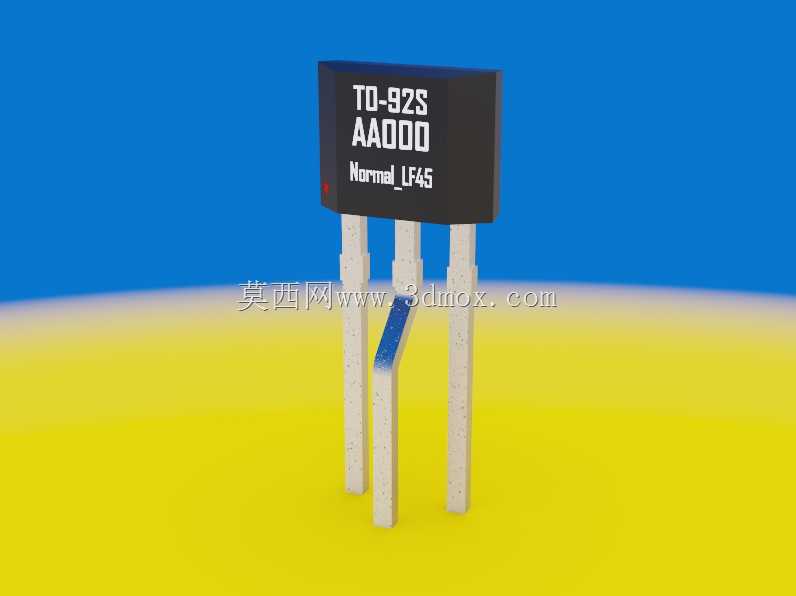

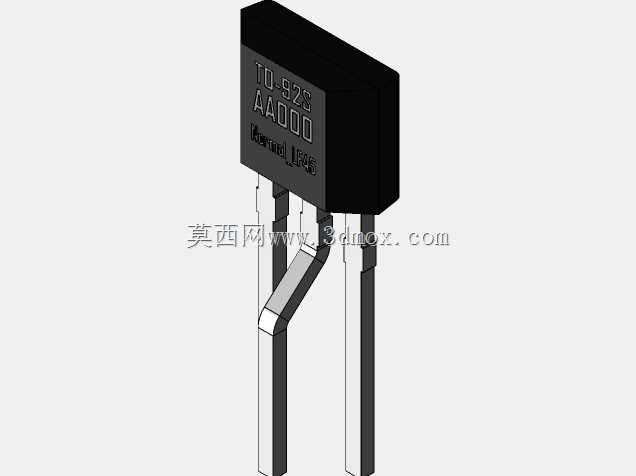

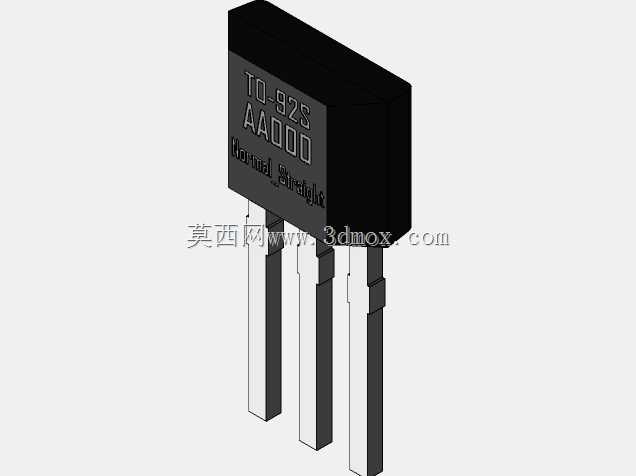

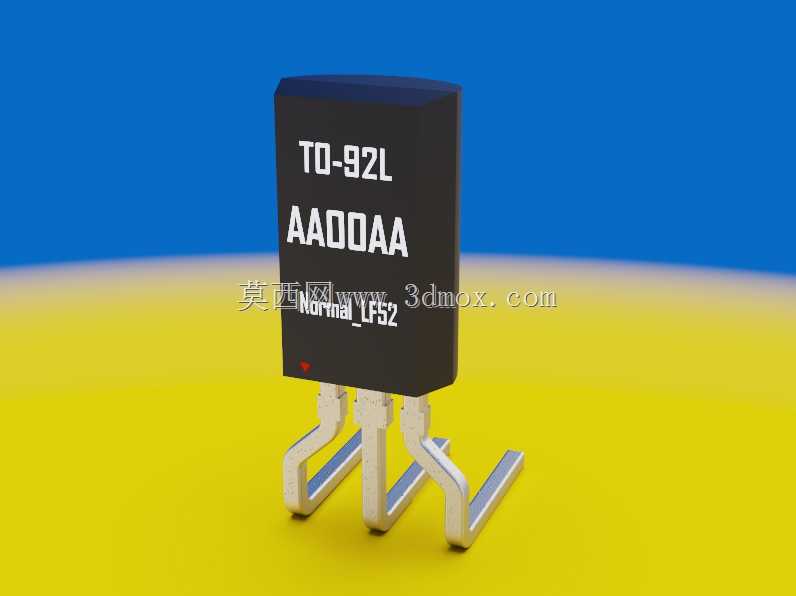

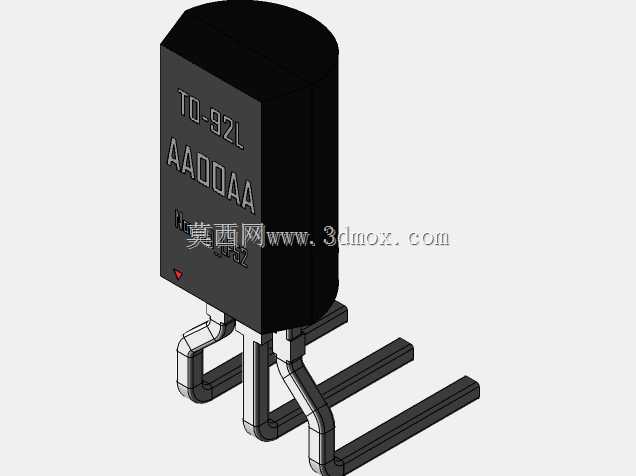

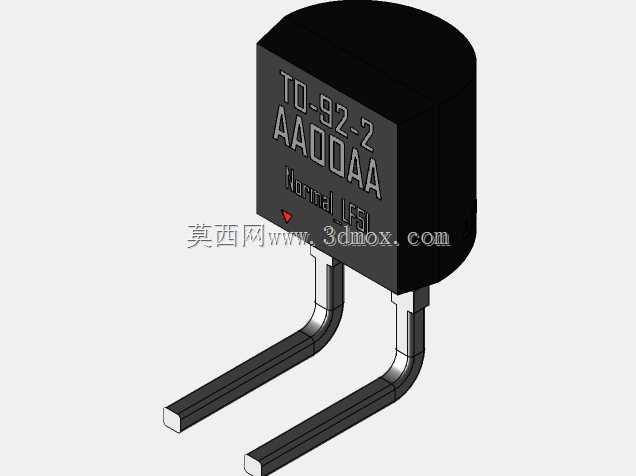

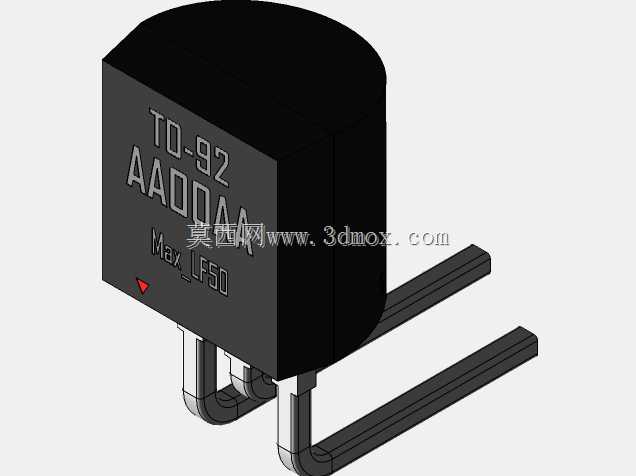

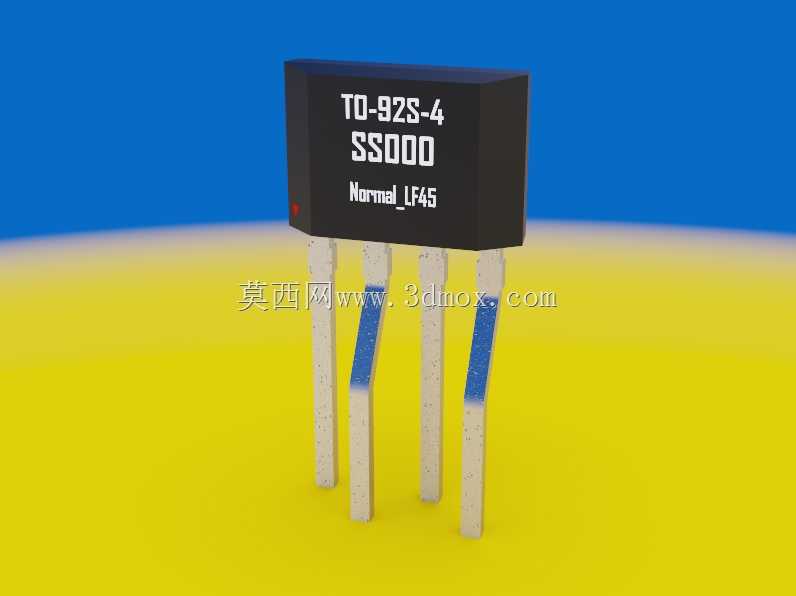

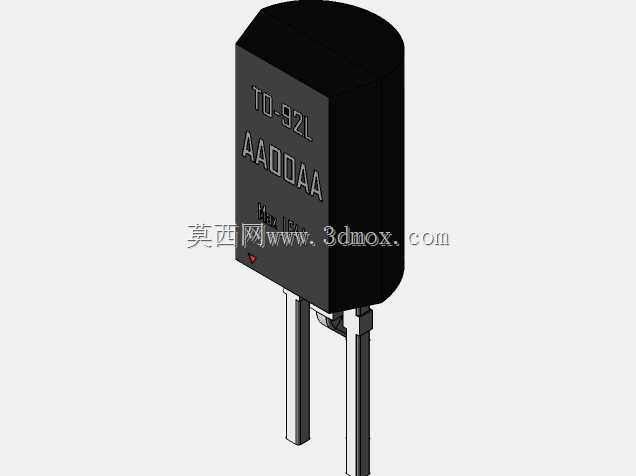

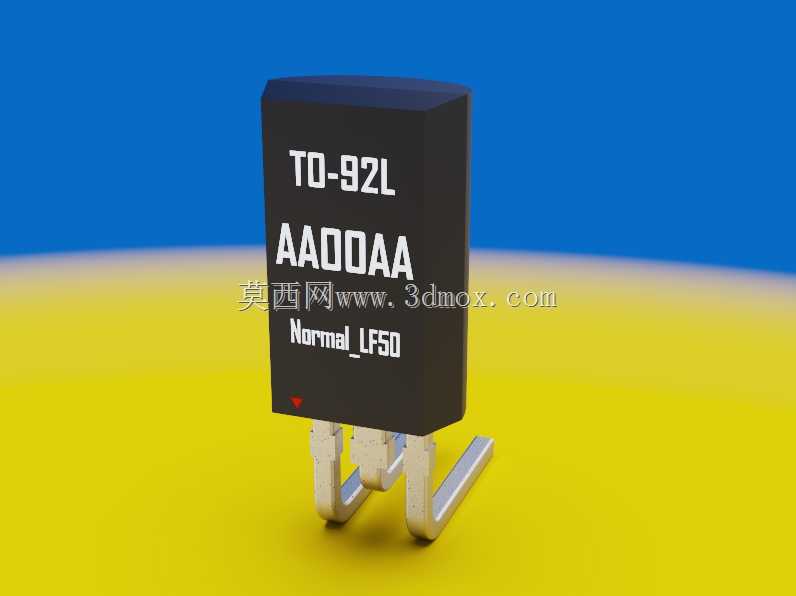

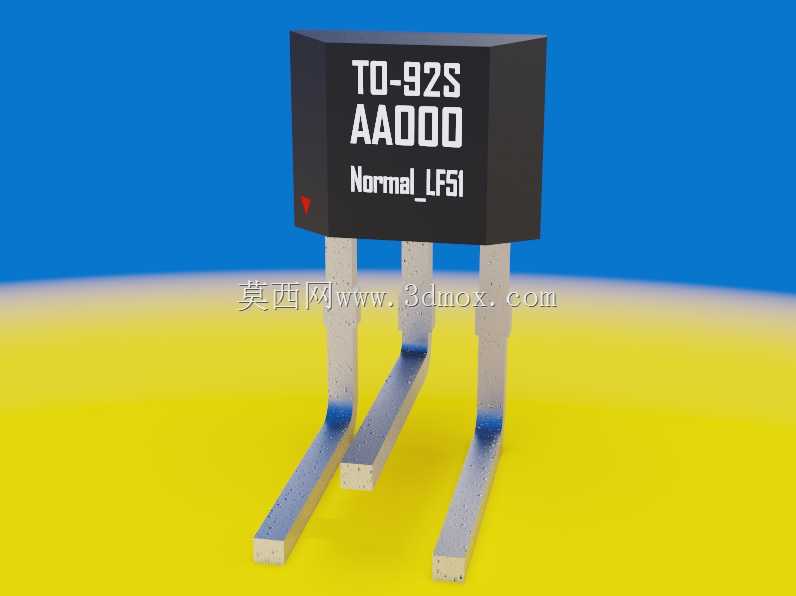

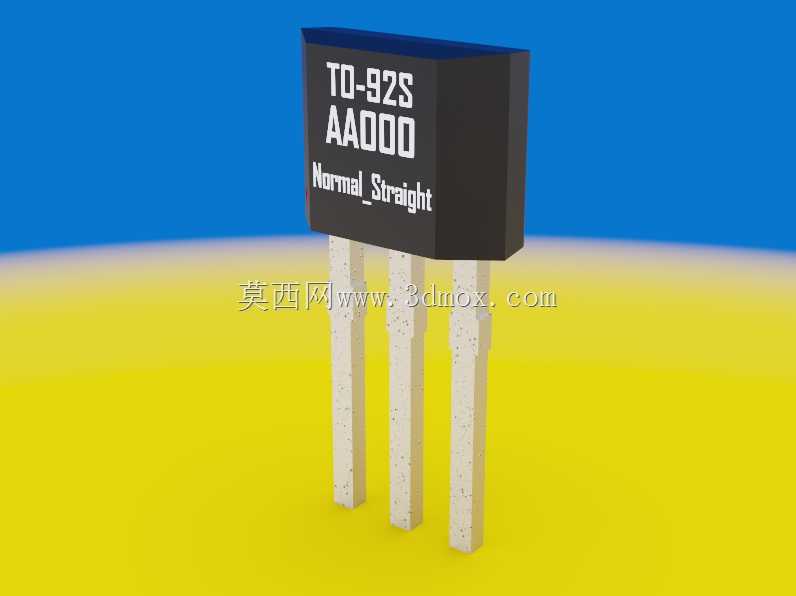

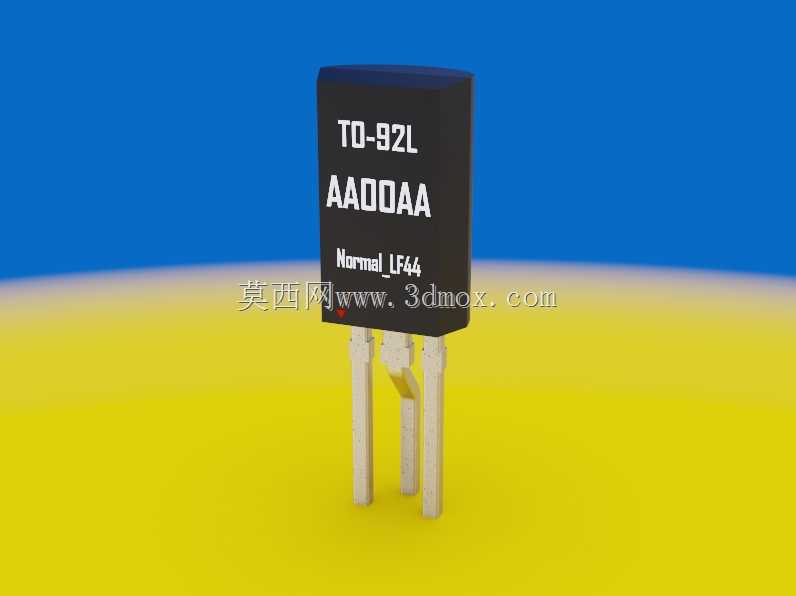

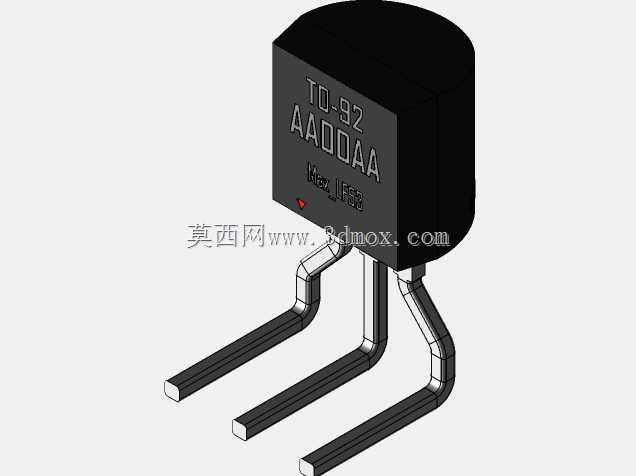

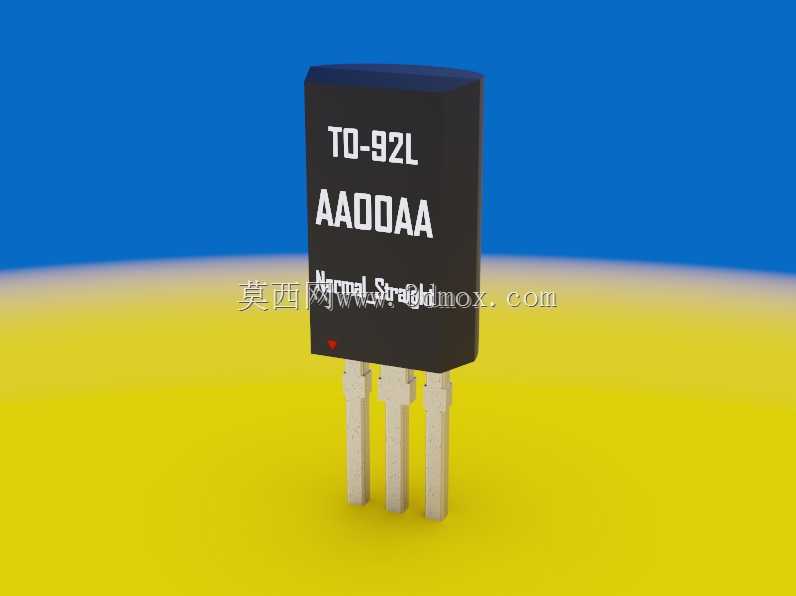

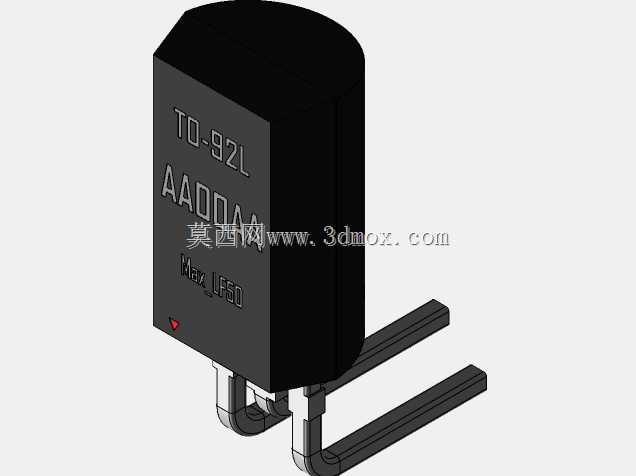

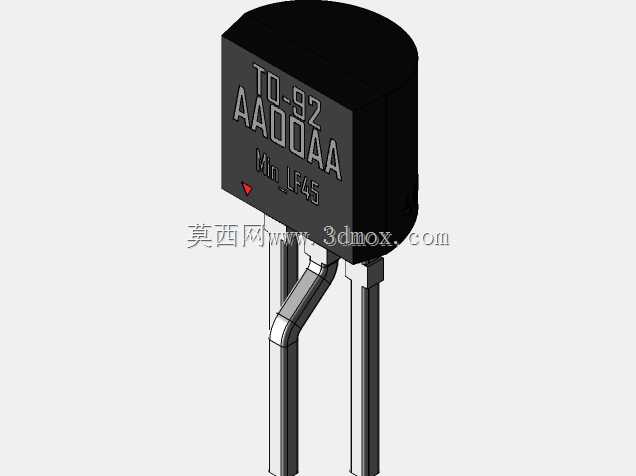

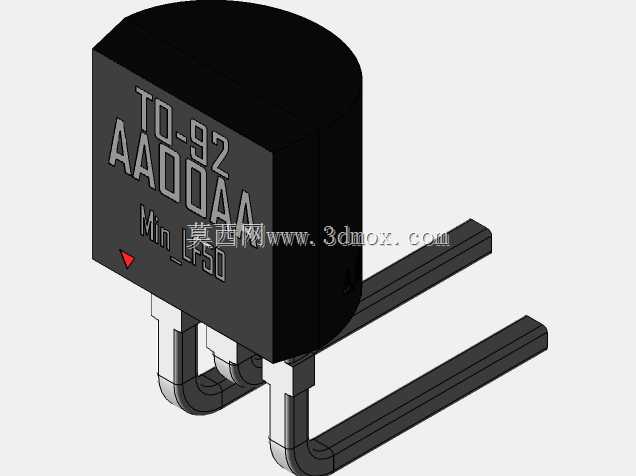

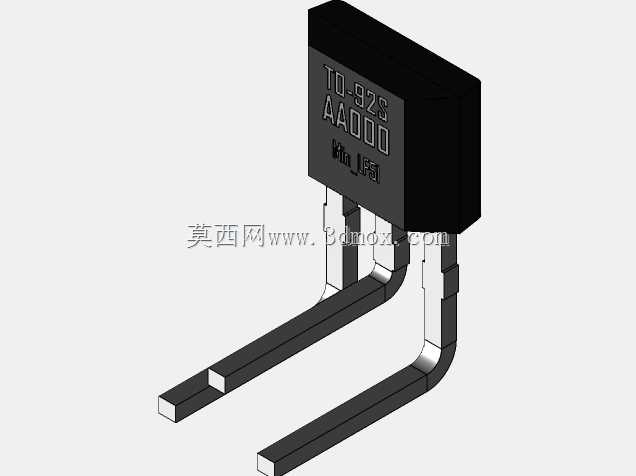

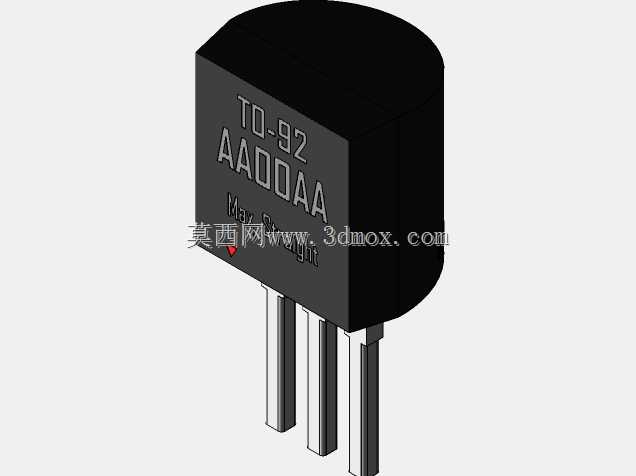

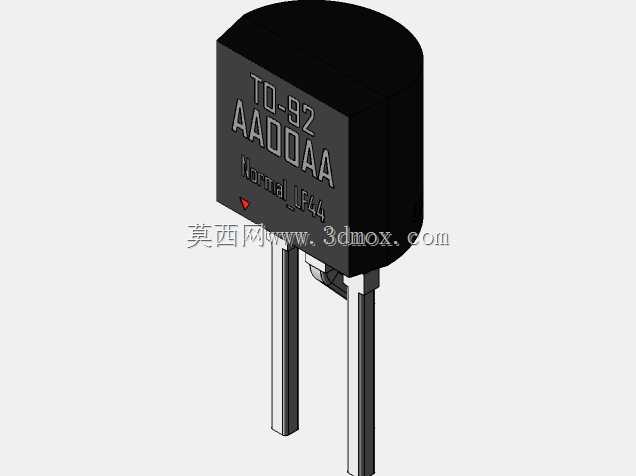

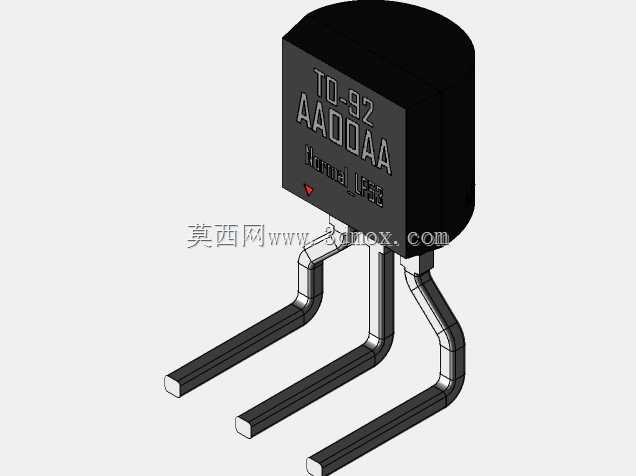

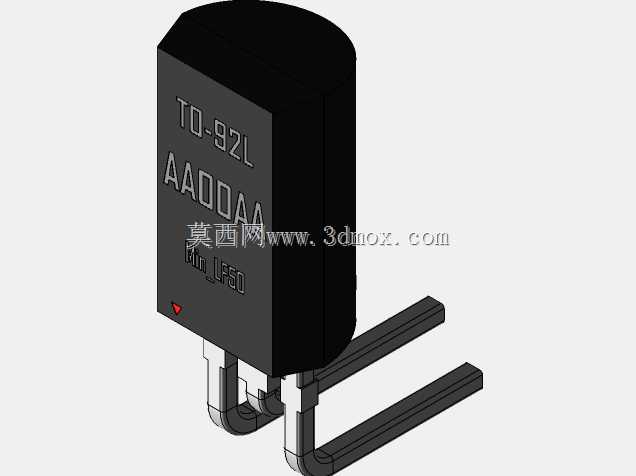

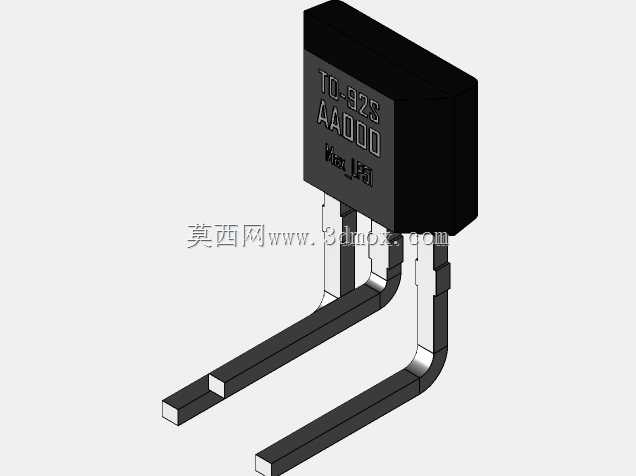

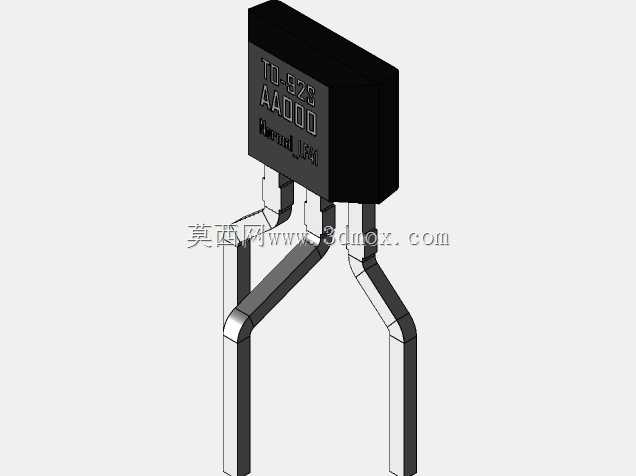

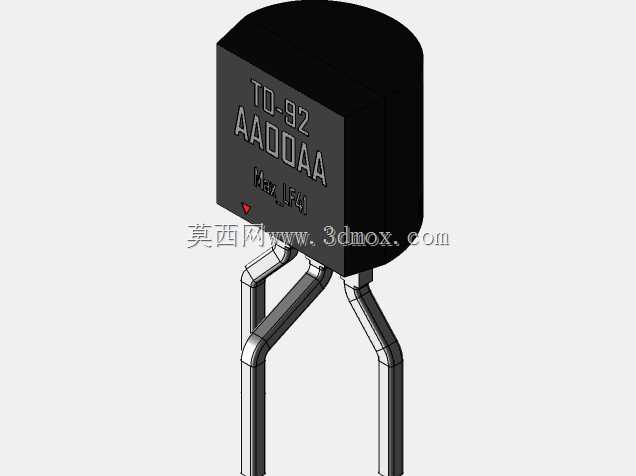

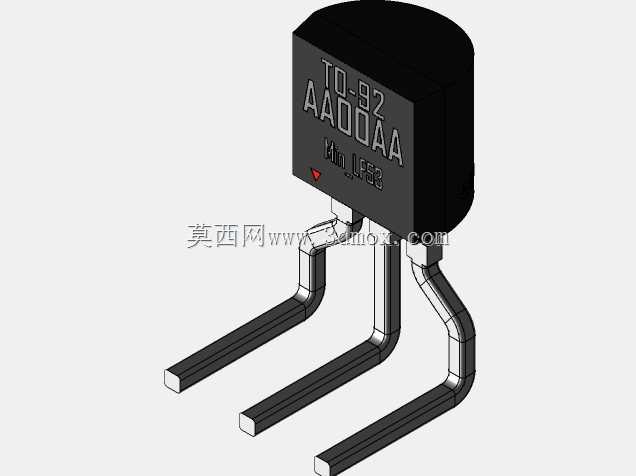

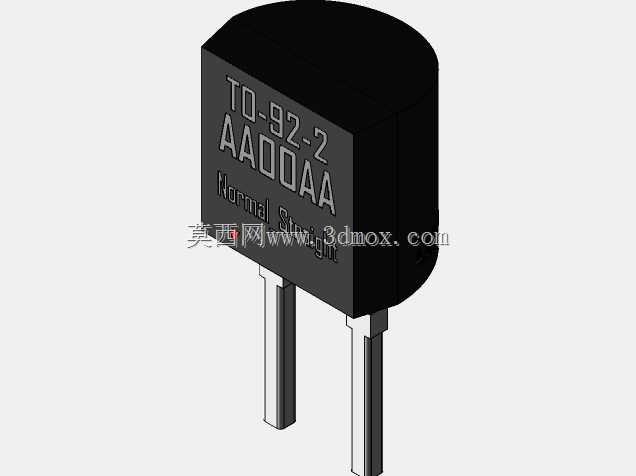

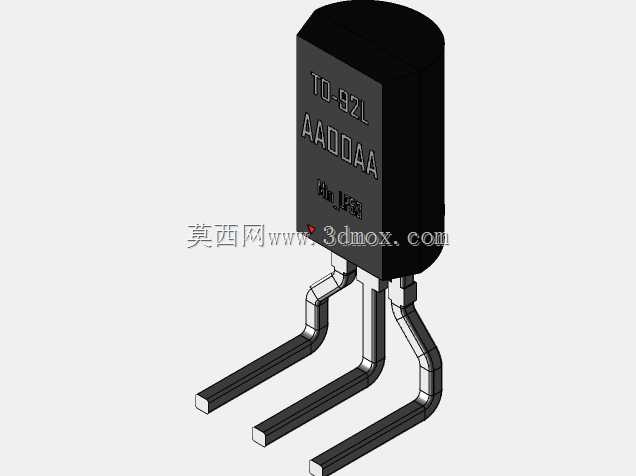

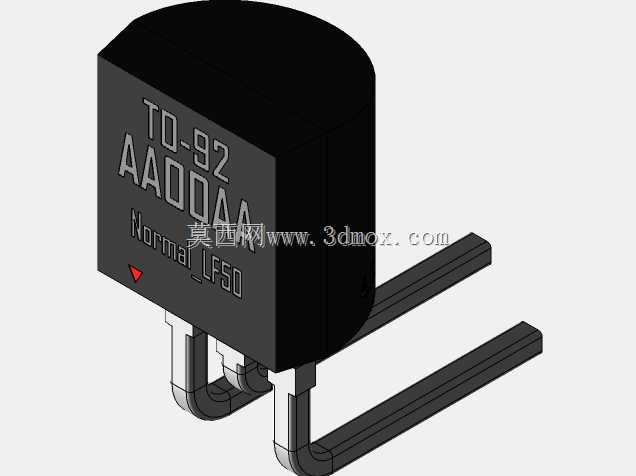

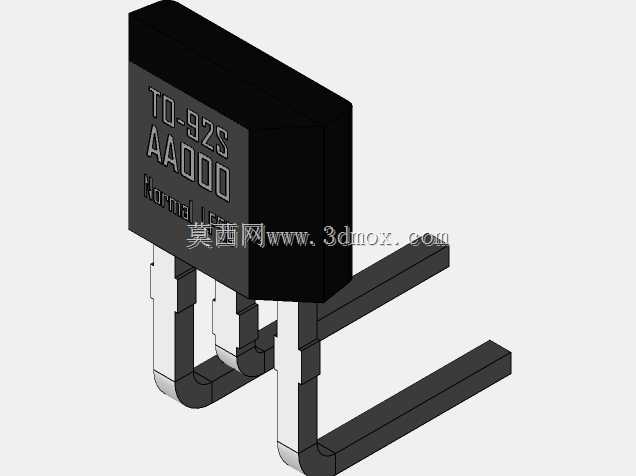

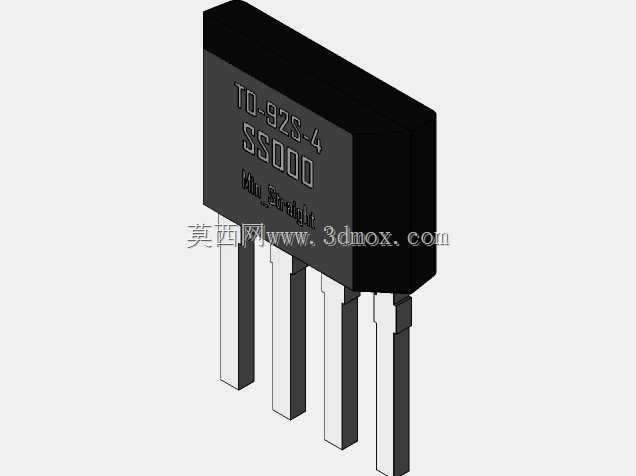

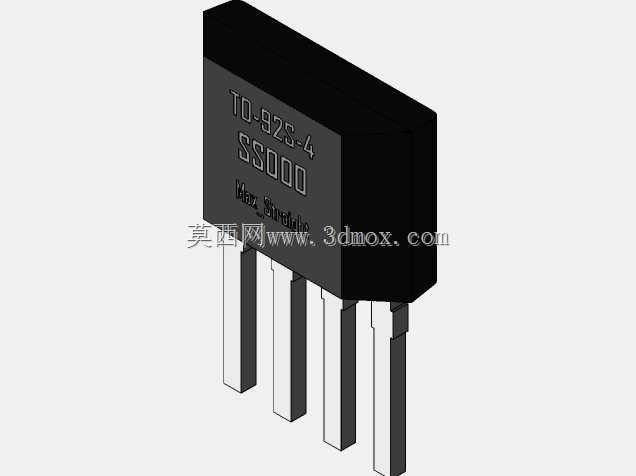

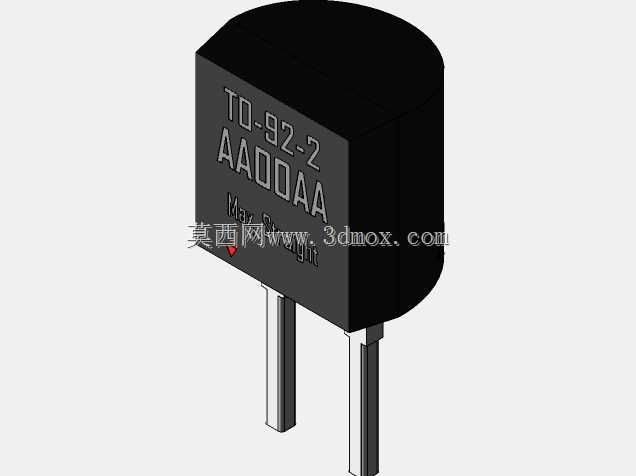

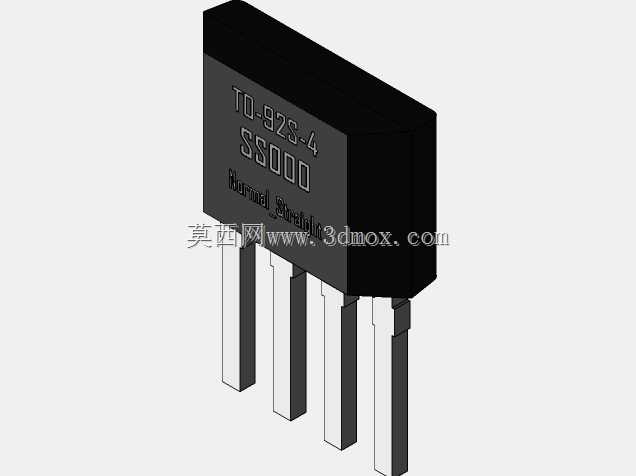

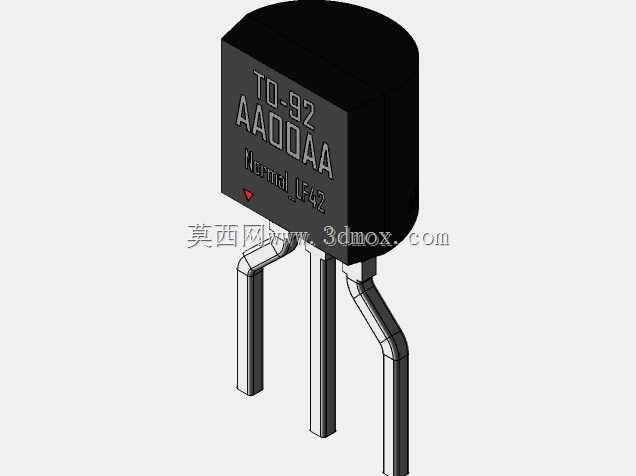

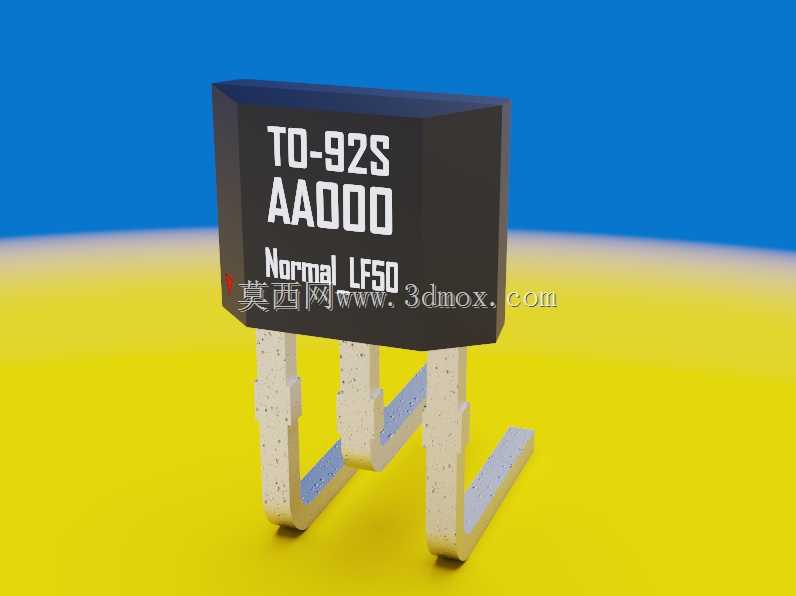

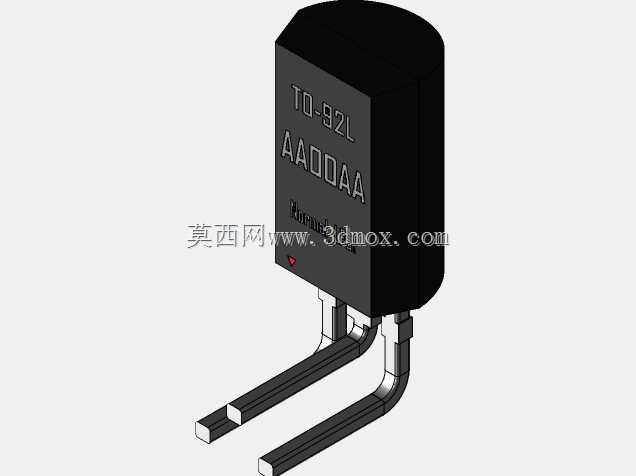

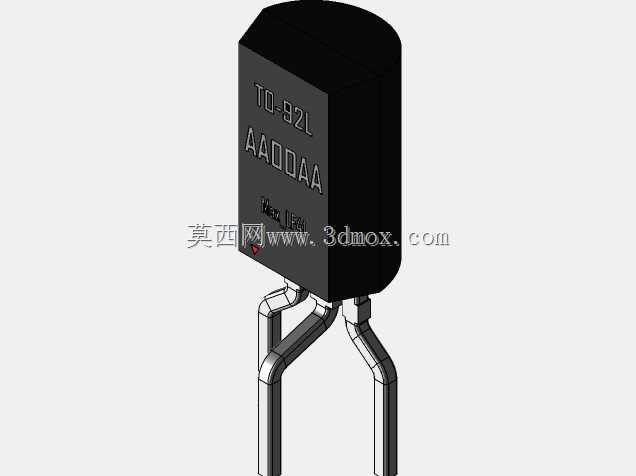

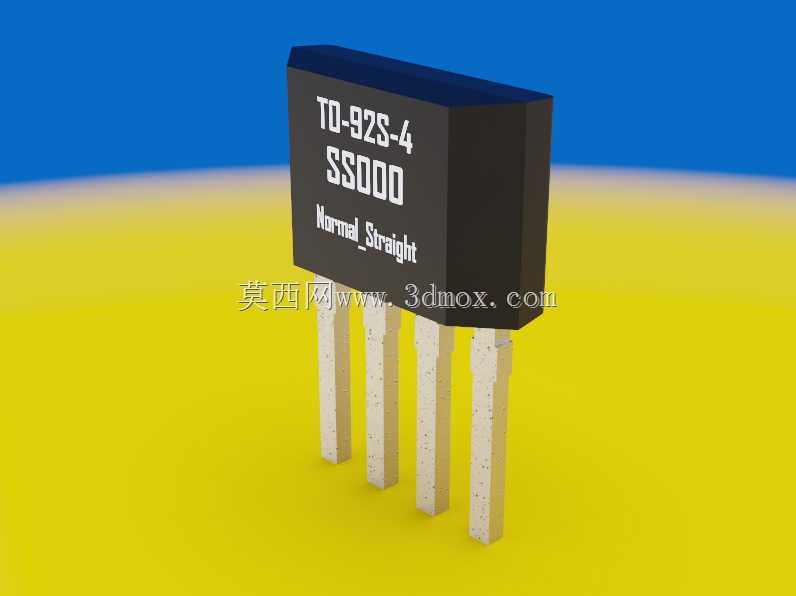

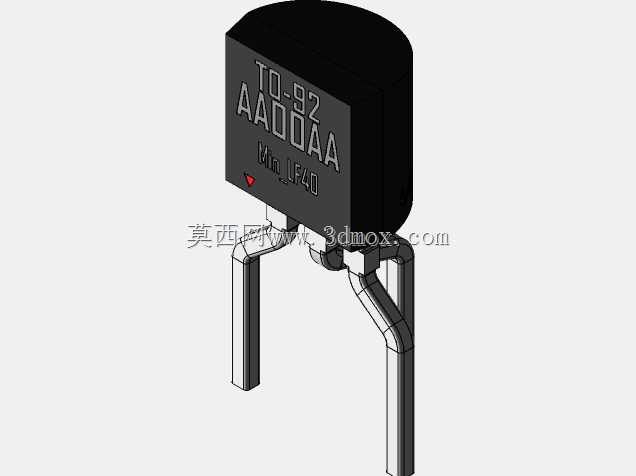

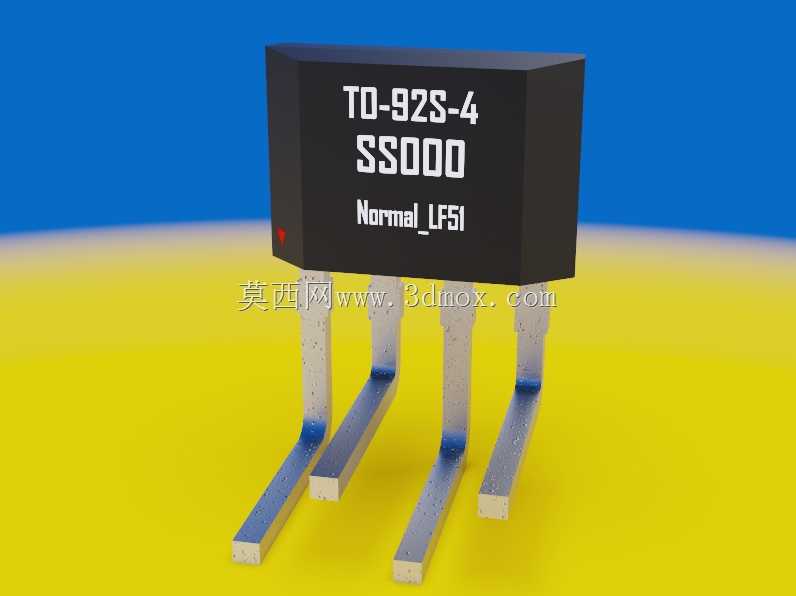

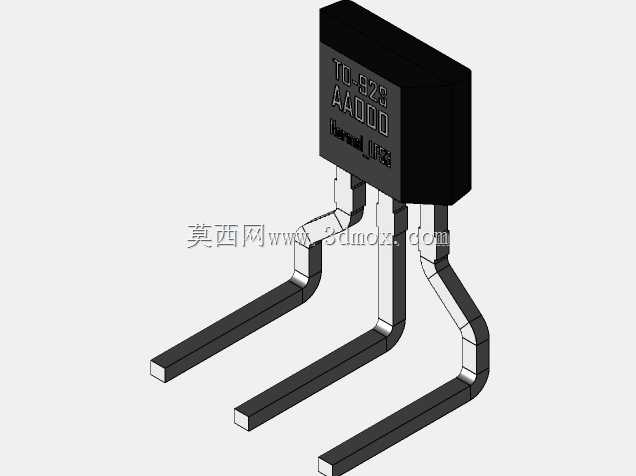

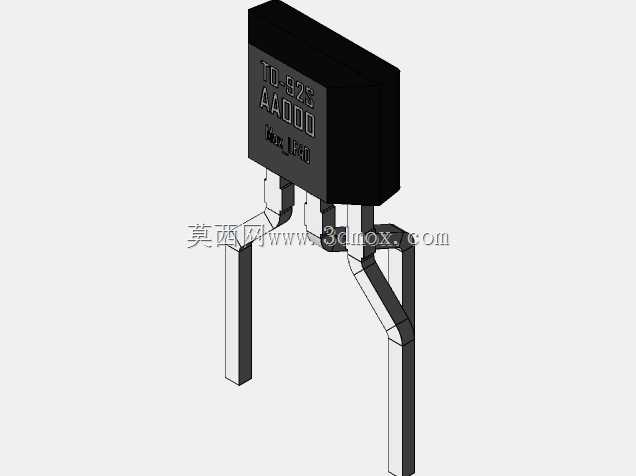

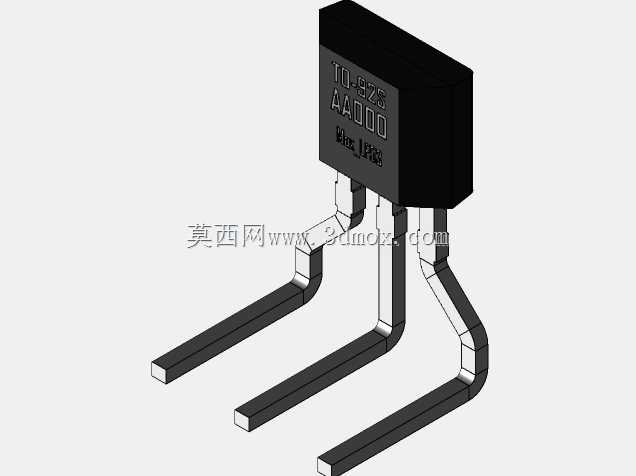

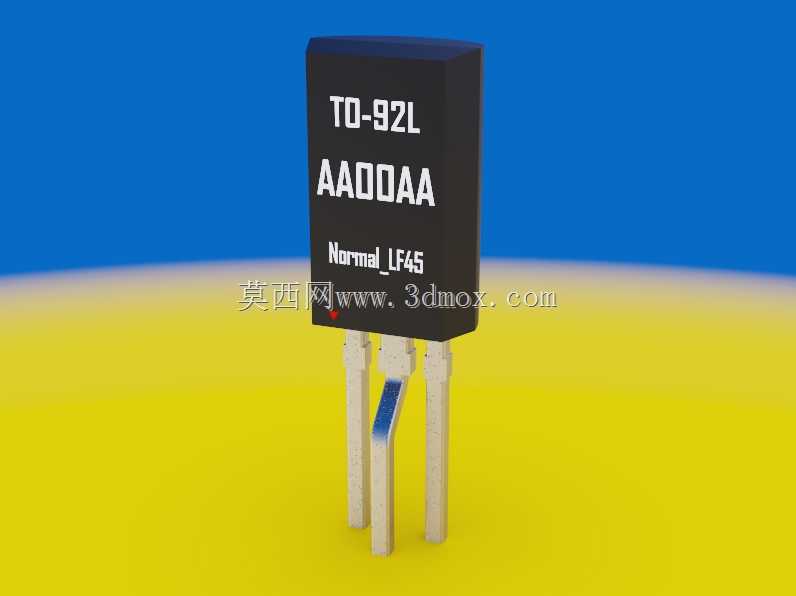

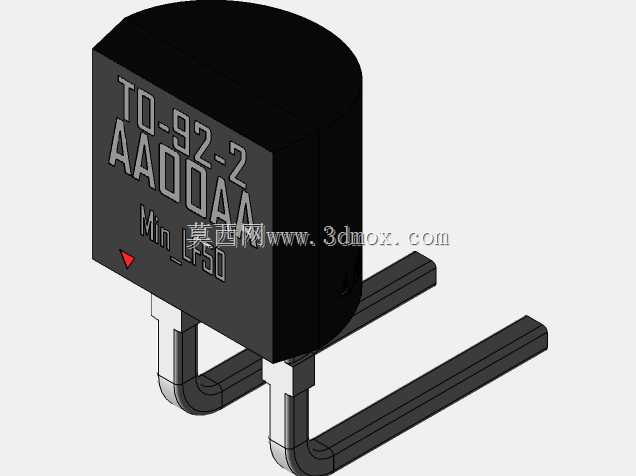

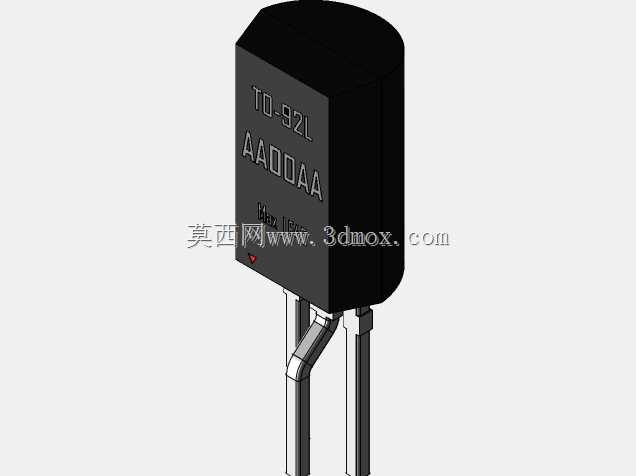

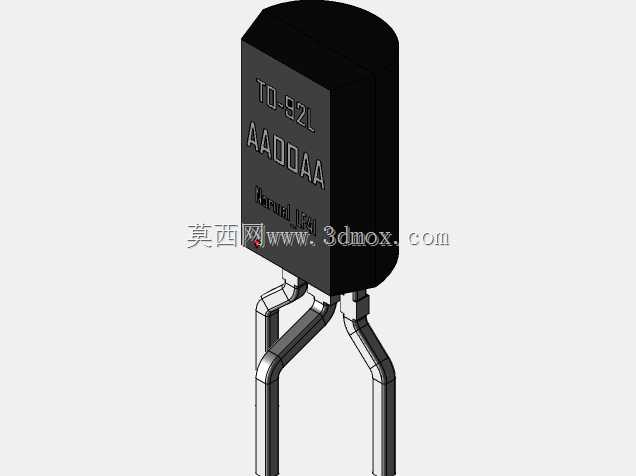

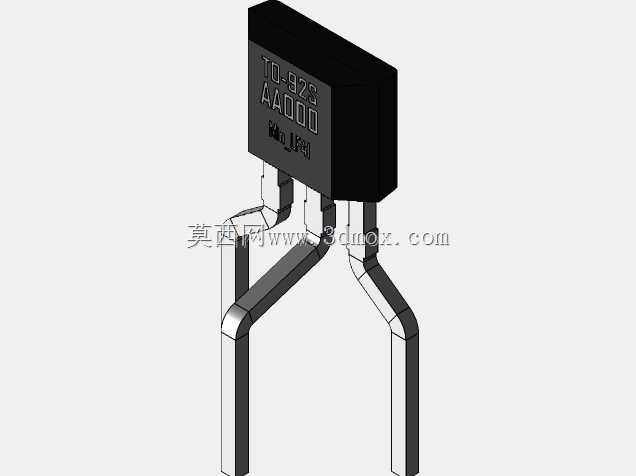

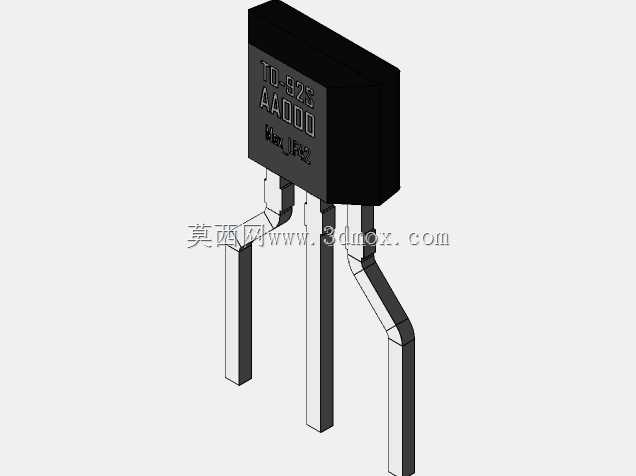

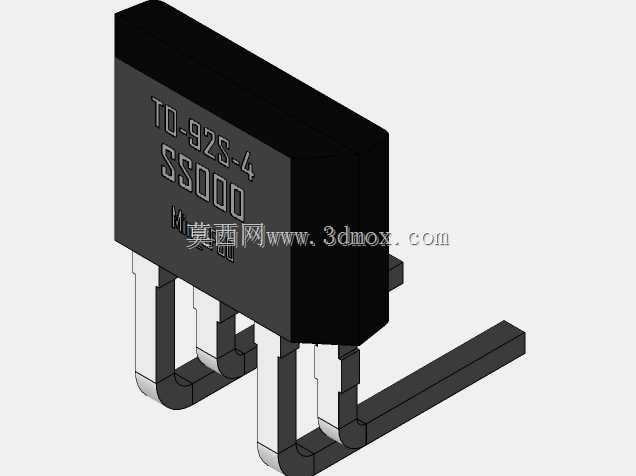

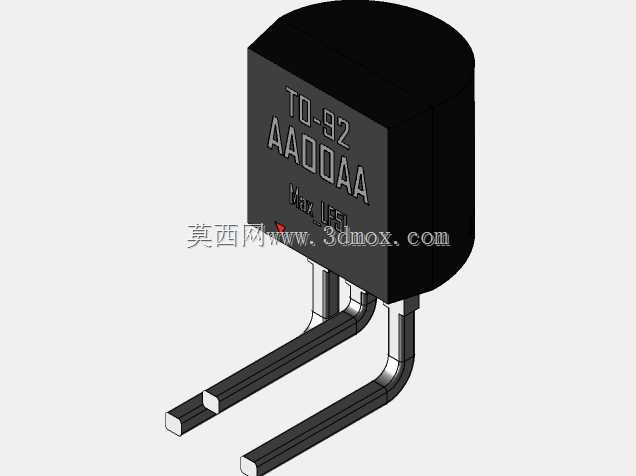

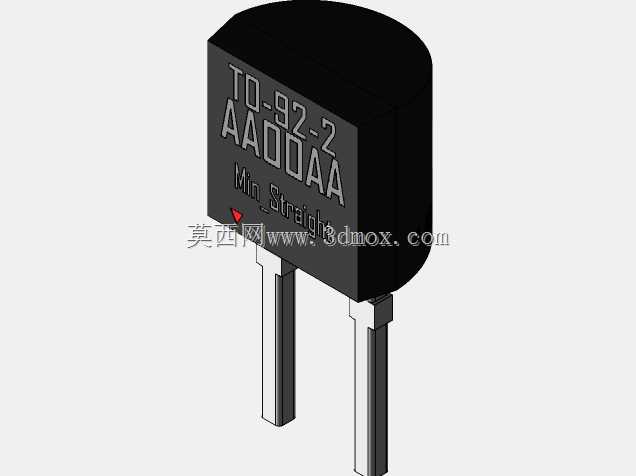

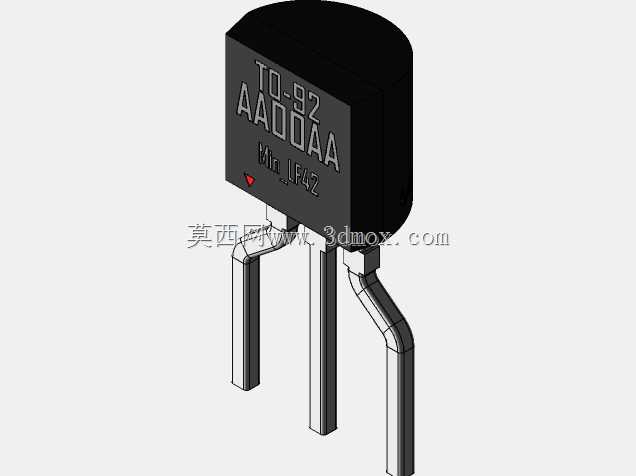

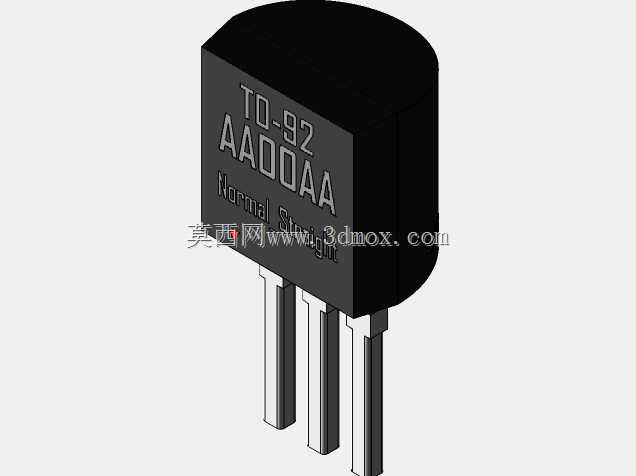

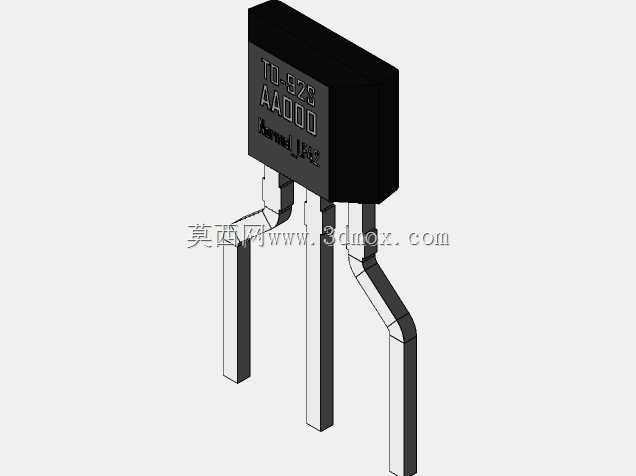

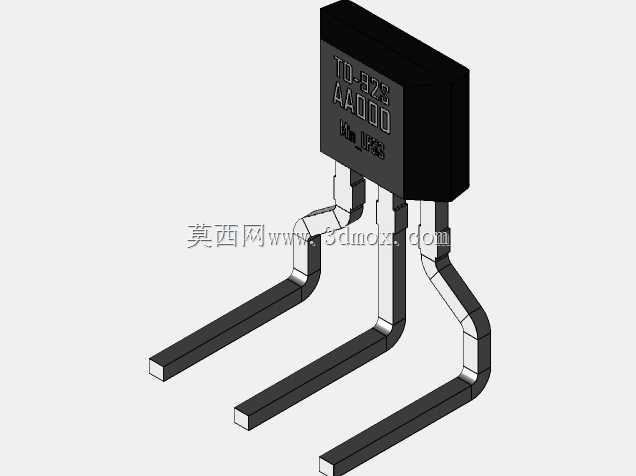

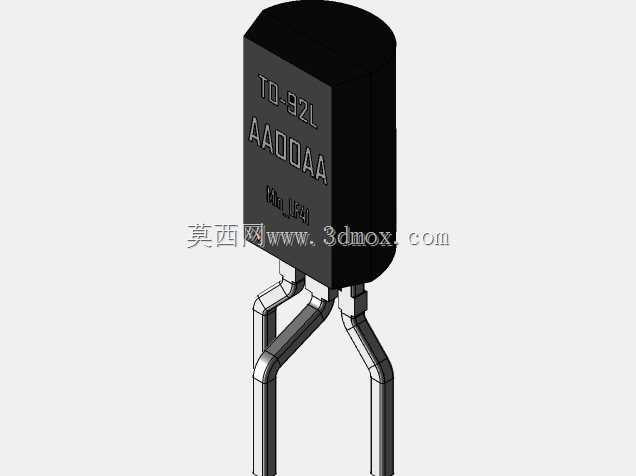

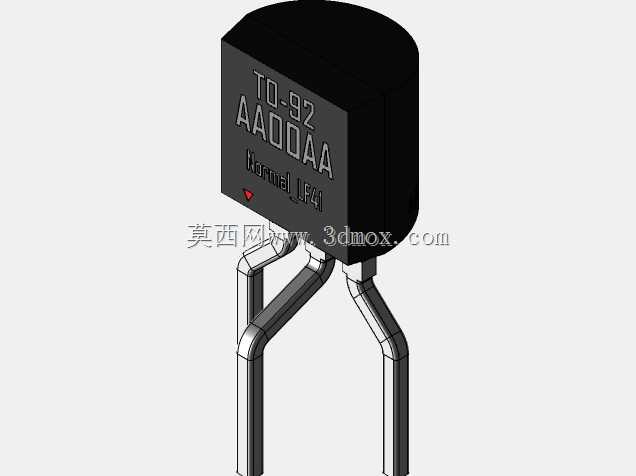

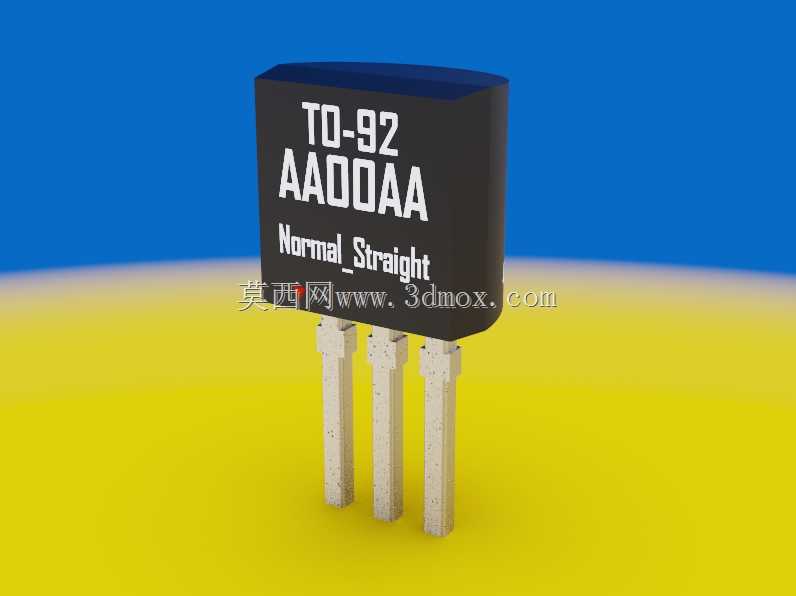

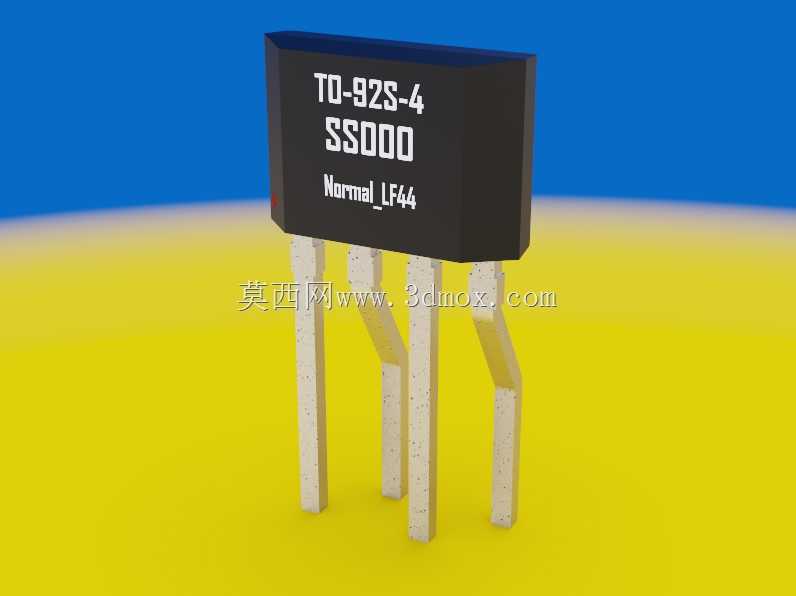

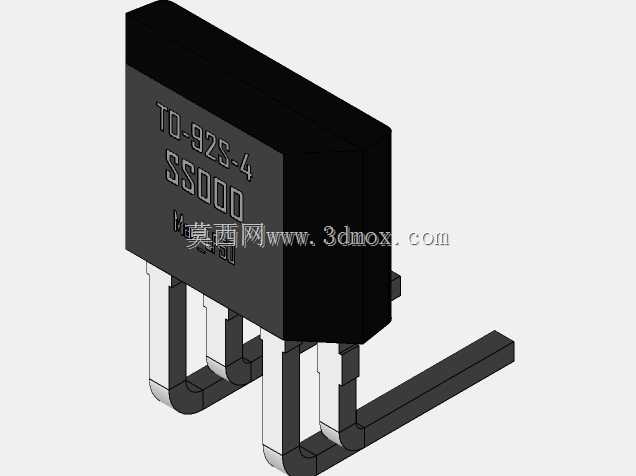

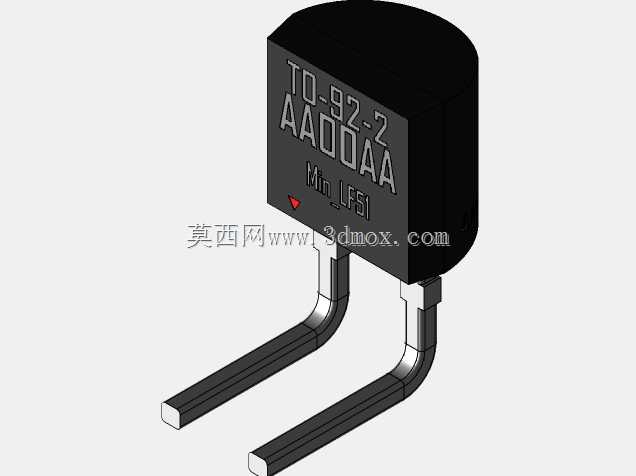

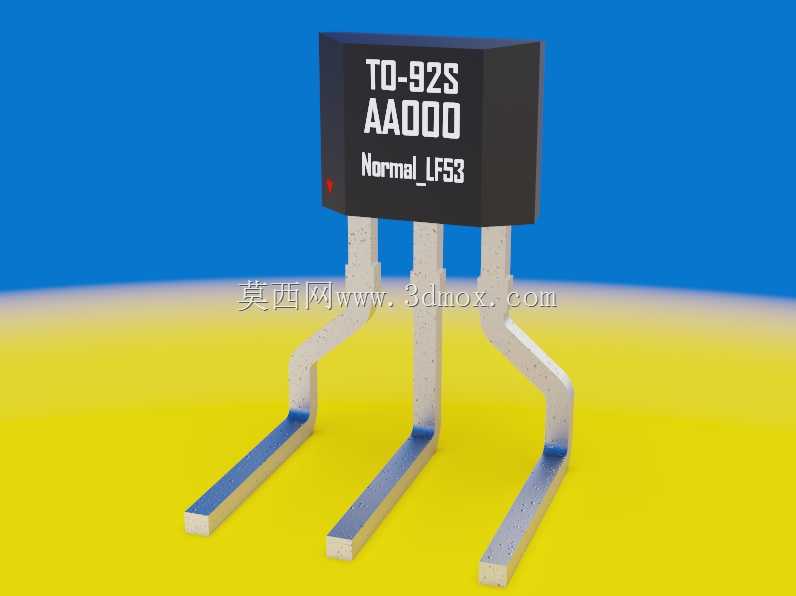

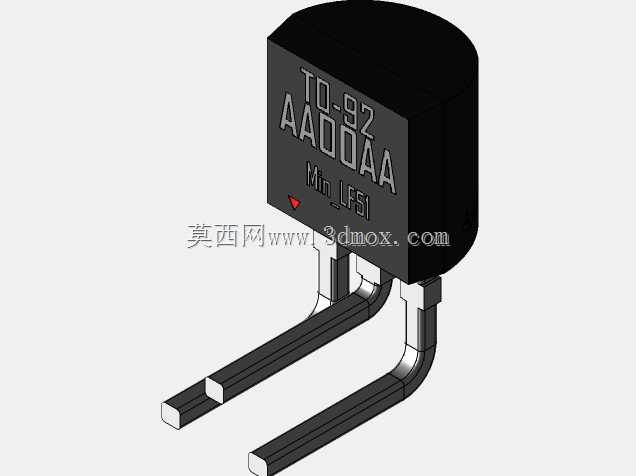

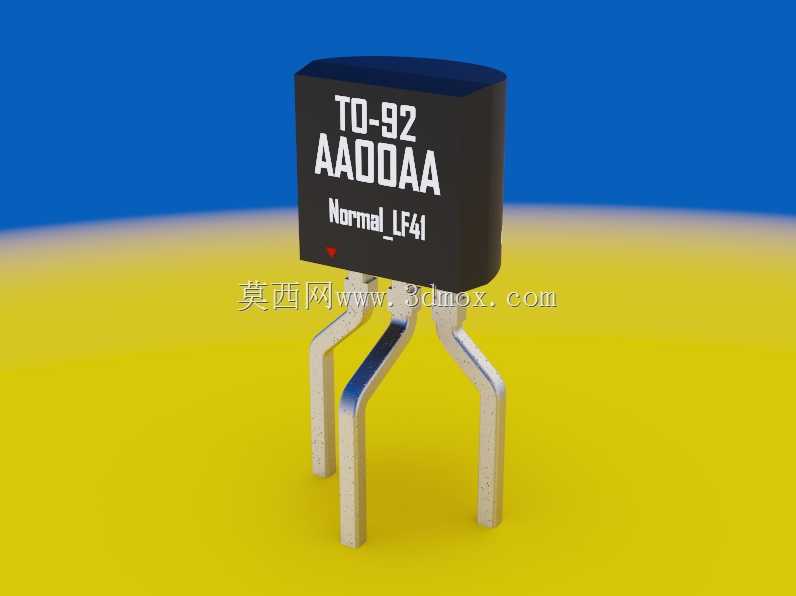

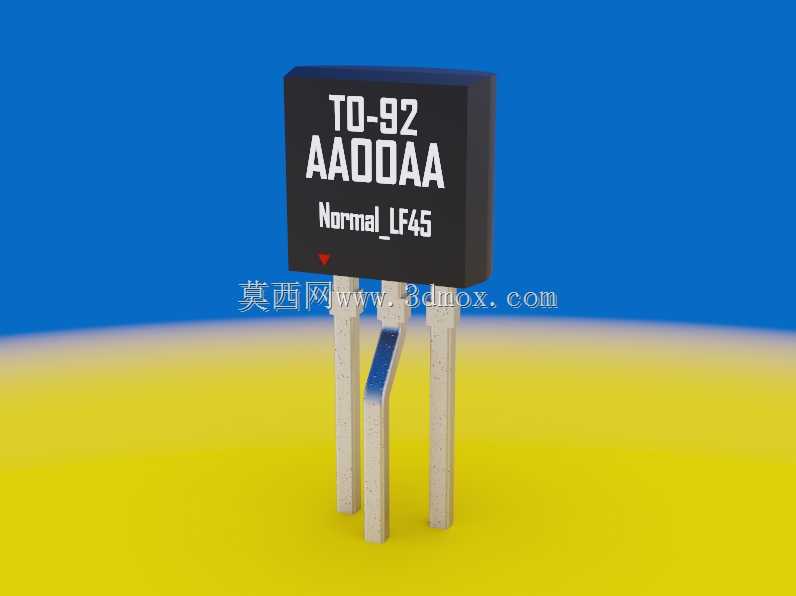

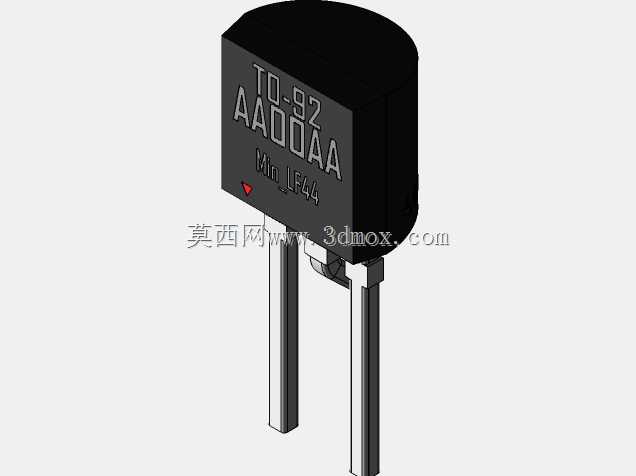

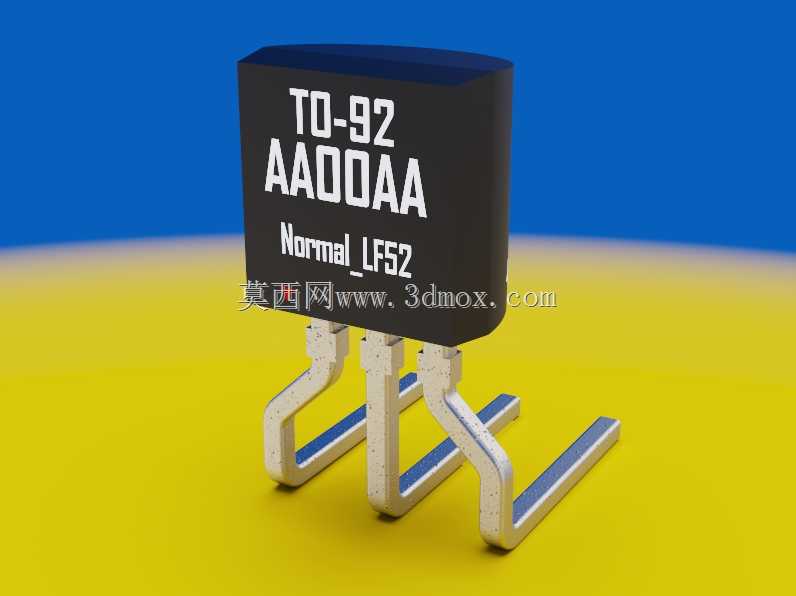

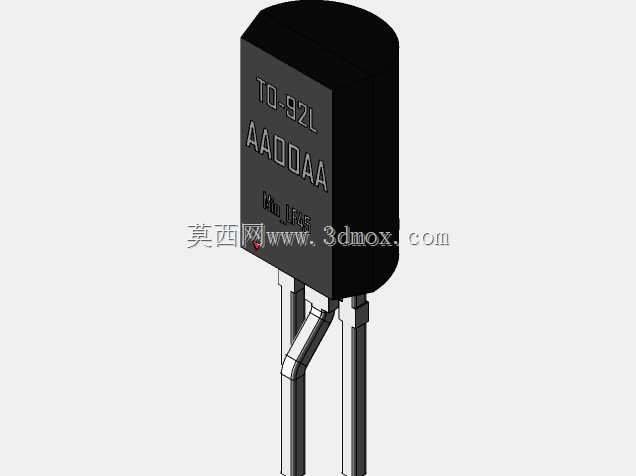

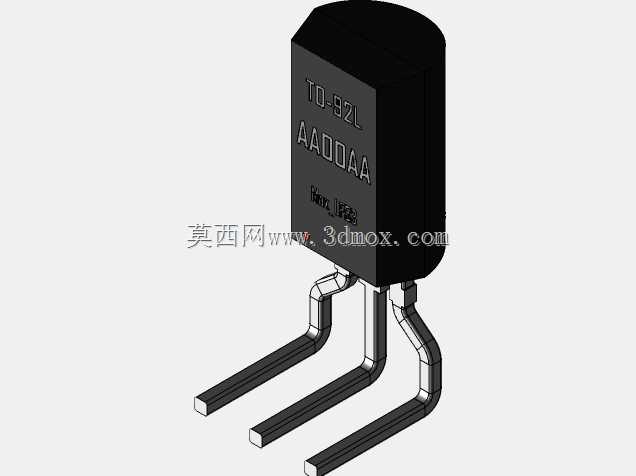

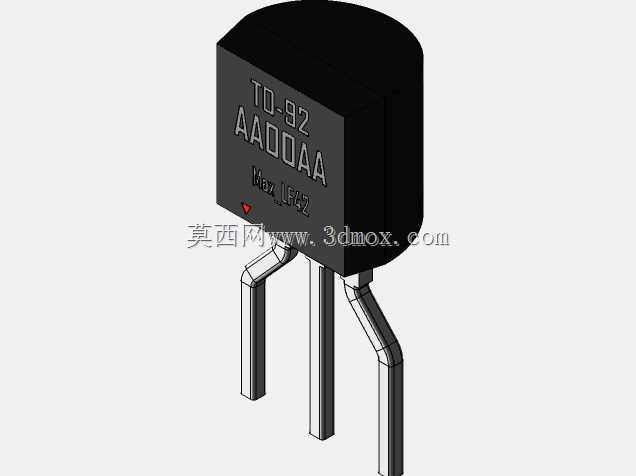

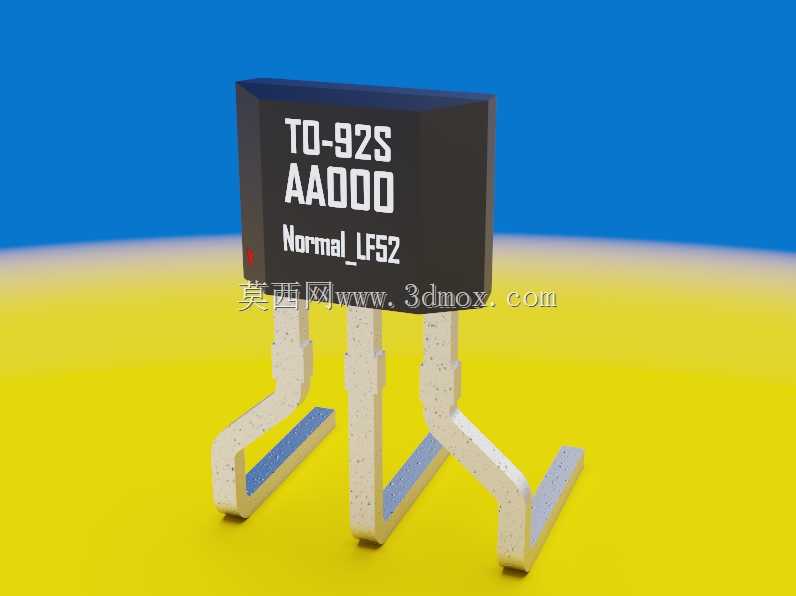

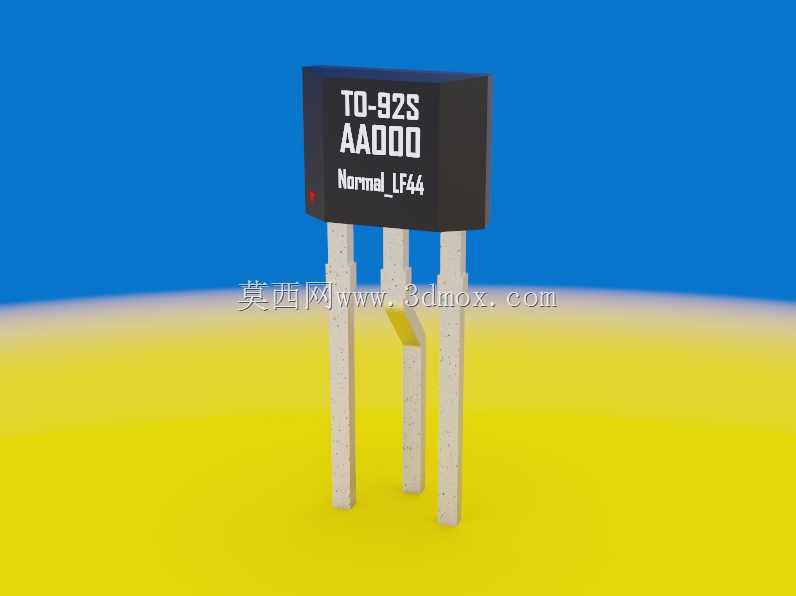

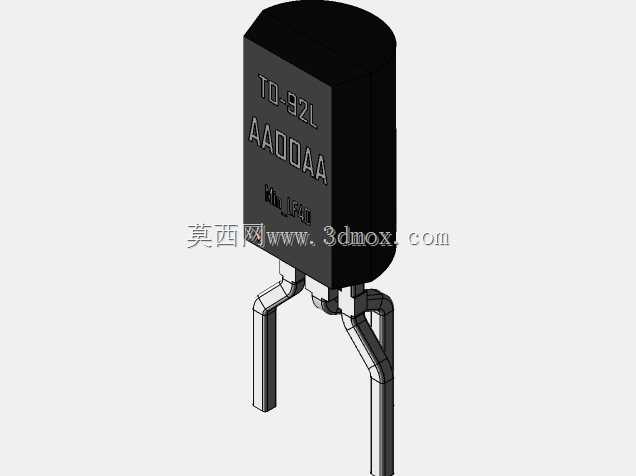

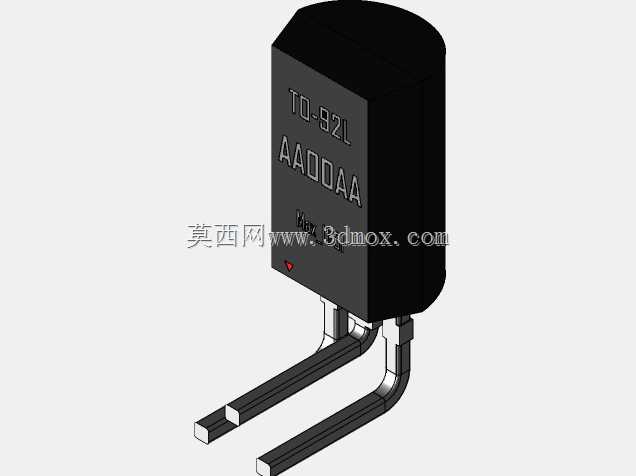

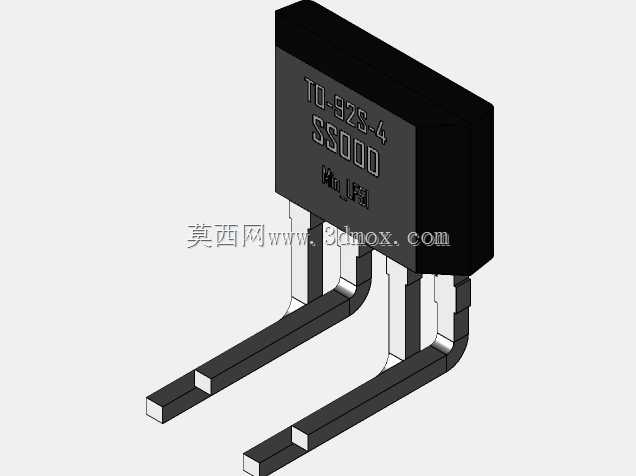

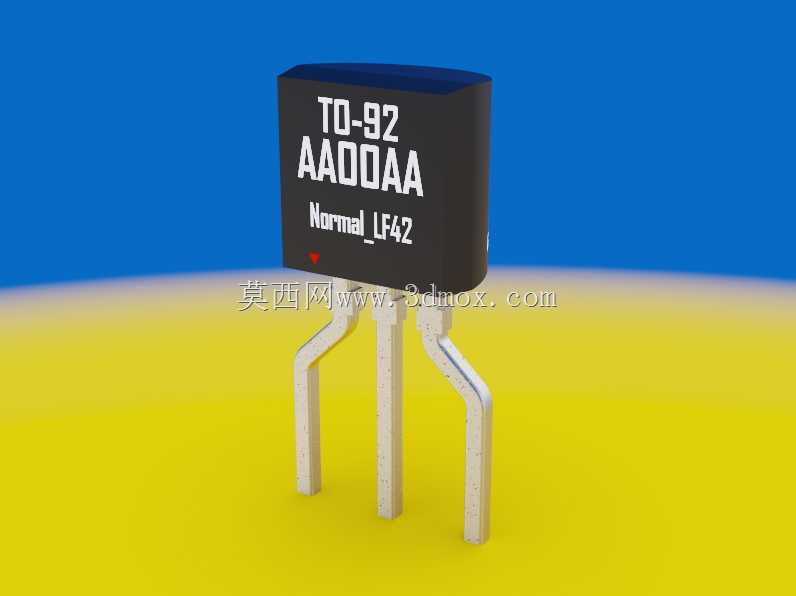

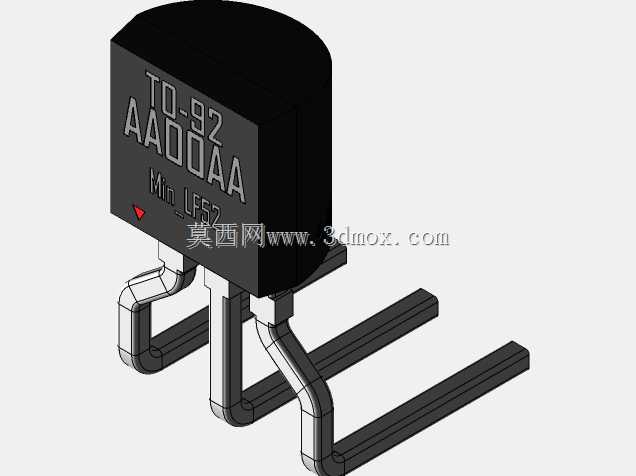

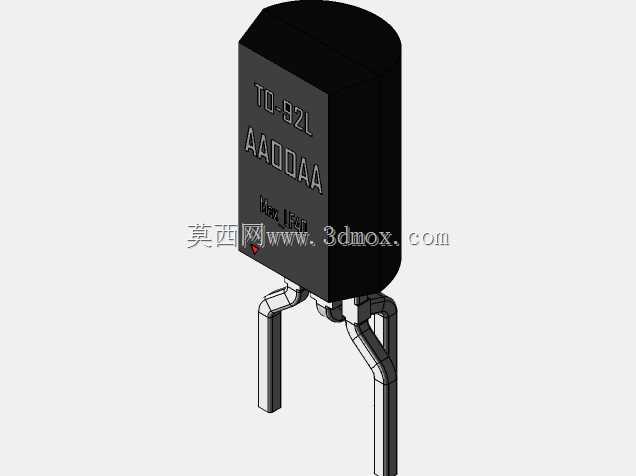

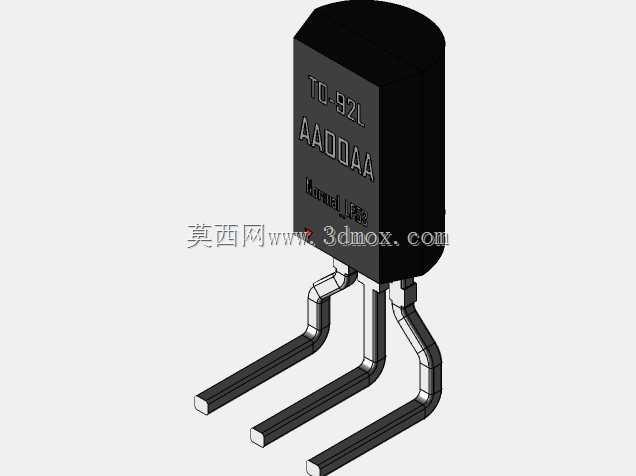

TO-92系列晶体管封装三维结构合集

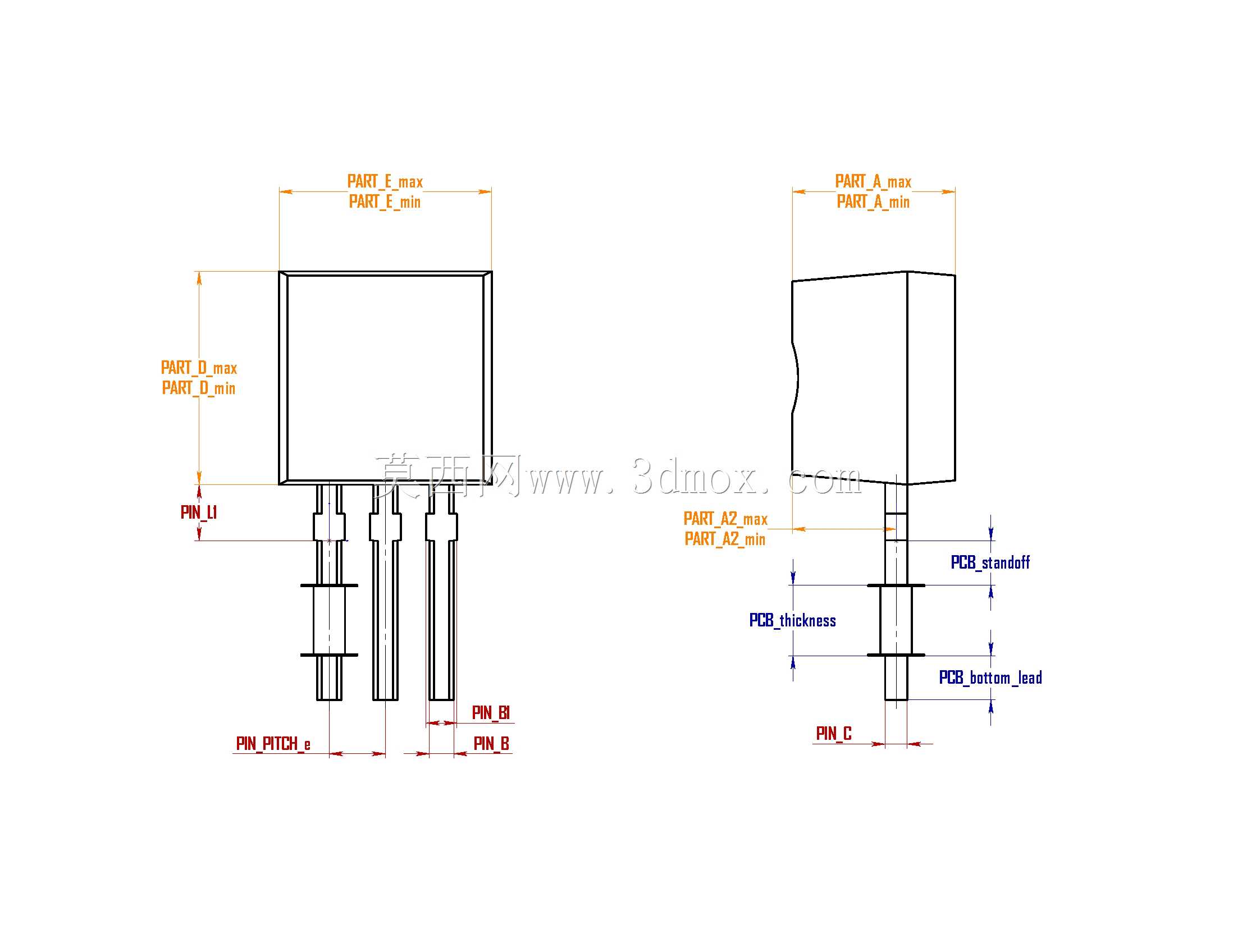

　　这套封装结构模型覆盖TO-92全衍生型号的实体结构，可直接用于PCB板级装配仿真、电子设备整机结构干涉校验场景，在消费电子、工业控制板卡、小型电源模块的结构设计环节，能帮助工程师提前预判元件与周边壳体、走线、接插件的空间冲突，避免打样阶段出现元件顶壳、焊盘错位、安装间隙不足的问题。设计过程中针对不同衍生型号的引脚间距、本体高度、引脚成型角度做了全参数化关联，所有尺寸边界严格参照行业通用封装规范设定，每个型号都保留了最小、常规、最大三种尺寸公差状态的实体，可直接导入装配体模拟不同公差批次元件的装配适配性，无需重复调整元件占位尺寸。模型的引脚部分做了可编辑的折弯参数预留，工程师可根据实际PCB的焊盘布局、波峰焊或回流焊的工艺要求，

　　调整引脚的外张角度、成型高度、切脚长度，匹配不同生产工艺的安装需求；本体部分的散热筋、标识凹槽、引脚根部的应力释放结构都做了1:1还原，可用于整机热仿真环节的元件散热边界设定，也能辅助做引脚抗弯折强度的结构校核。在做整机布线设计时，可直接调用对应型号的模型放置到PCB封装库的对应位置，直观核对元件高度与上层壳体、屏蔽罩的安全间隙，尤其是在高密度排布的小型控制板上，多型号TO-92元件混装时，可提前排查相邻元件的本体干涉、引脚碰接风险，省去反复核对二维封装尺寸的繁琐步骤。模型的安装边界完全匹配行业通用的PCB开孔、焊盘尺寸要求，引脚的插入深度、焊盘覆盖范围都做了对应设定，可直接用于自动化插件设备的路径仿真，

　　校验插件头的运动行程与元件抓取、插装的动作空间，避免插件过程中出现元件磕碰、插装偏位的问题。针对特殊定制的安装需求，模型保留了本体尺寸、引脚直径、封装厚度的参数化修改入口，工程师可通过调整对应参数快速生成非标准尺寸的衍生封装结构，适配特殊场景下的元件选型与装配要求，无需从零开始建模，大幅缩短板级结构设计的迭代周期。
