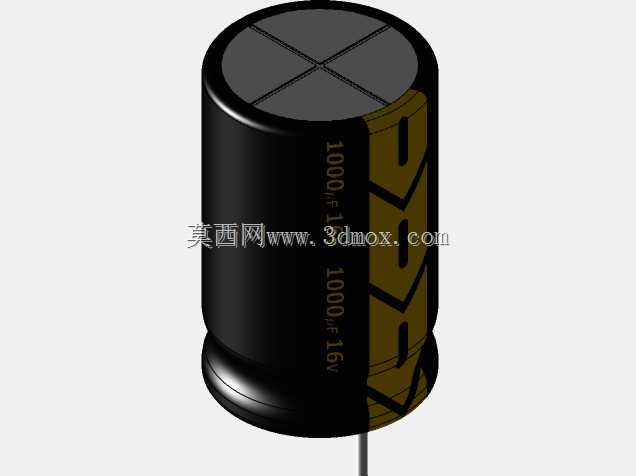

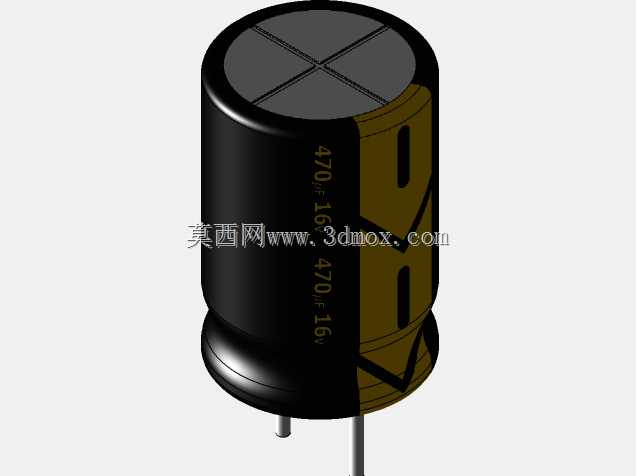

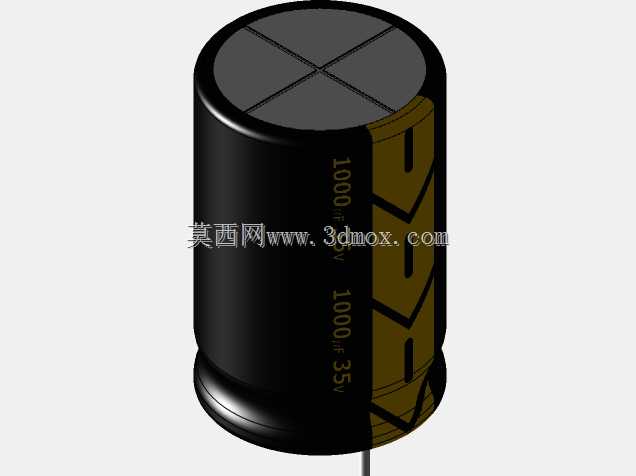

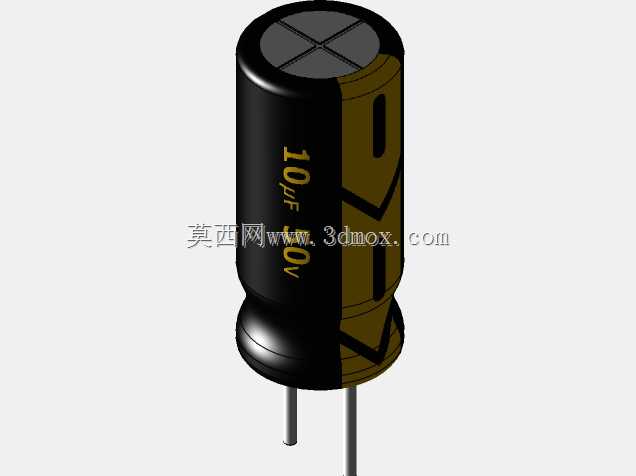

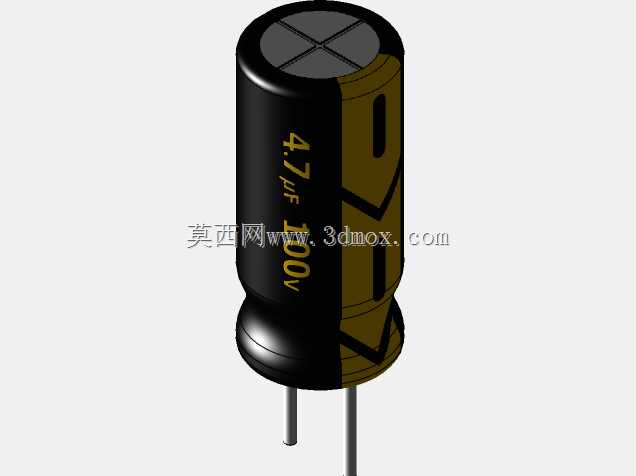

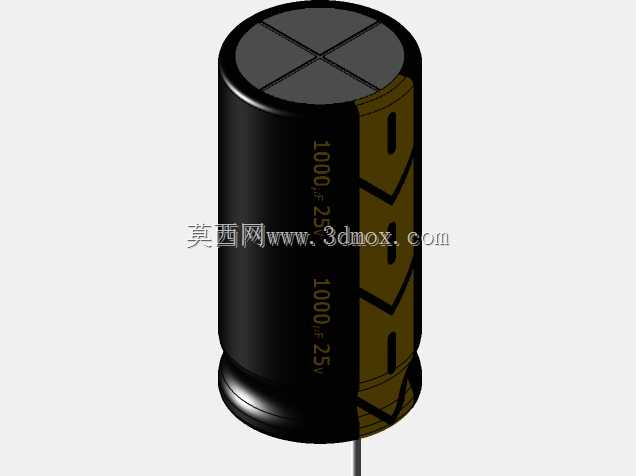

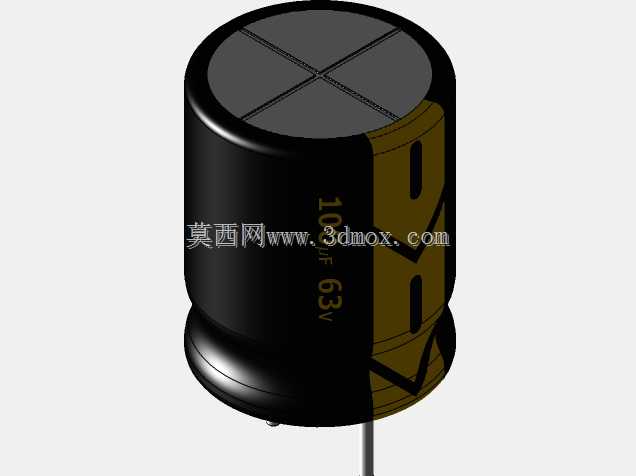

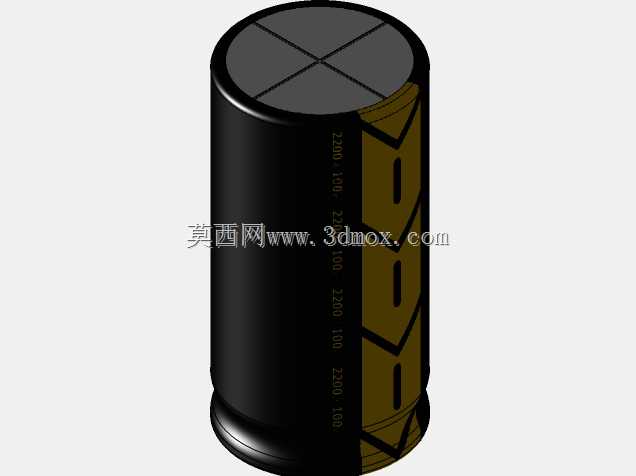

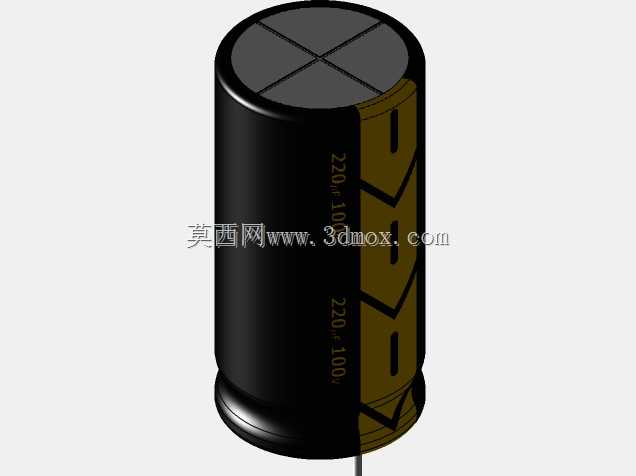

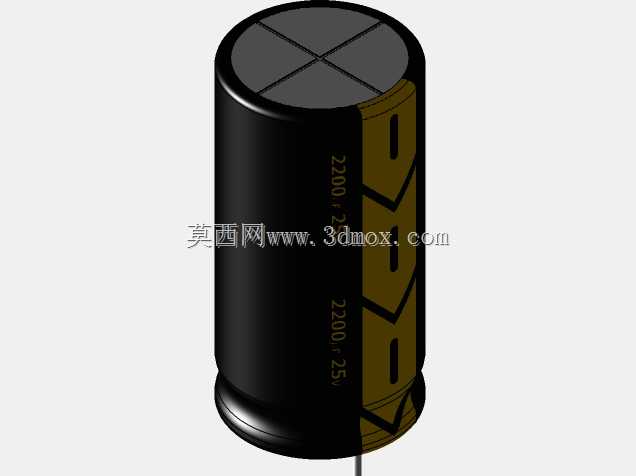

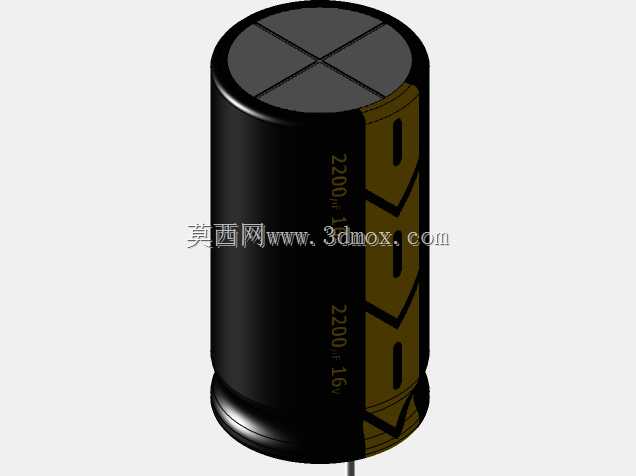

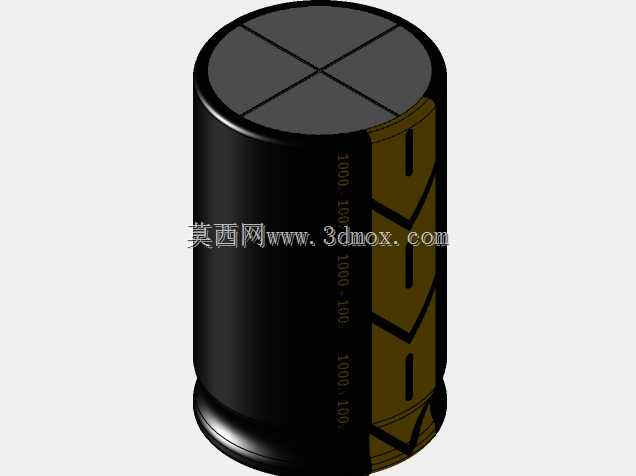

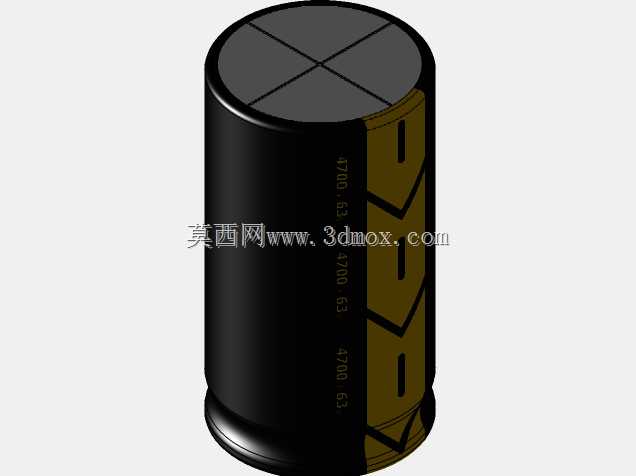

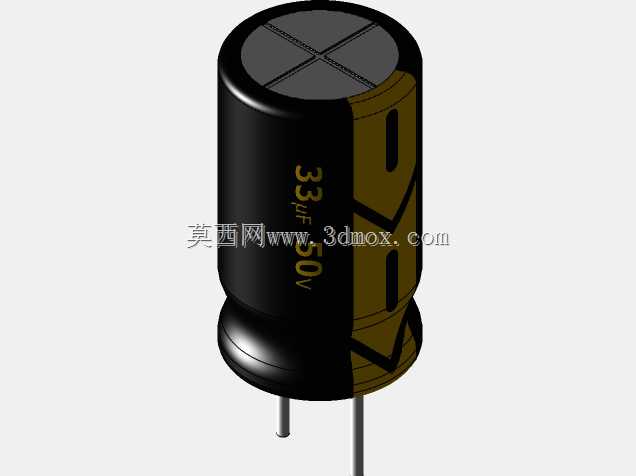

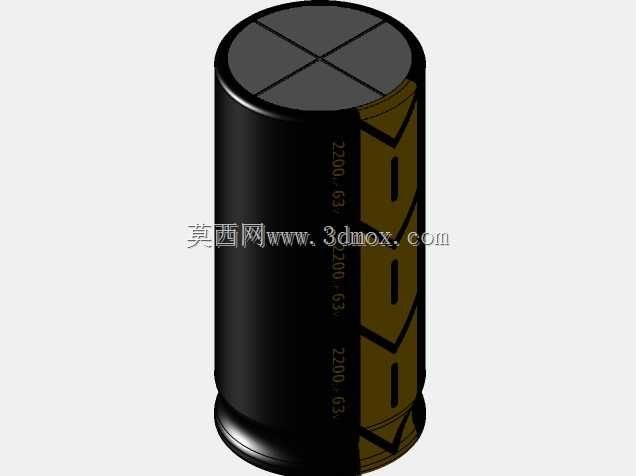

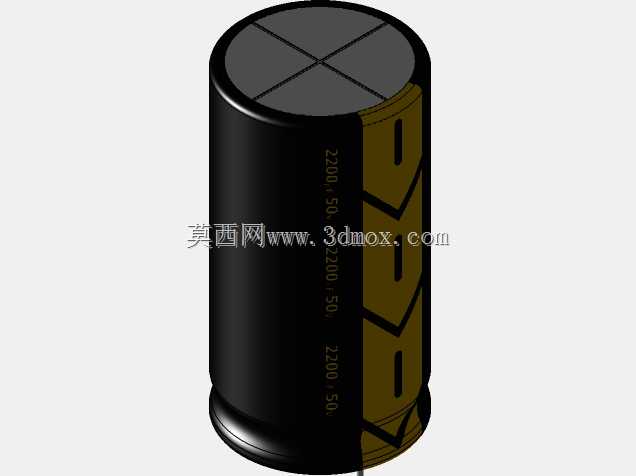

多容值直插铝电解电容三维结构模型

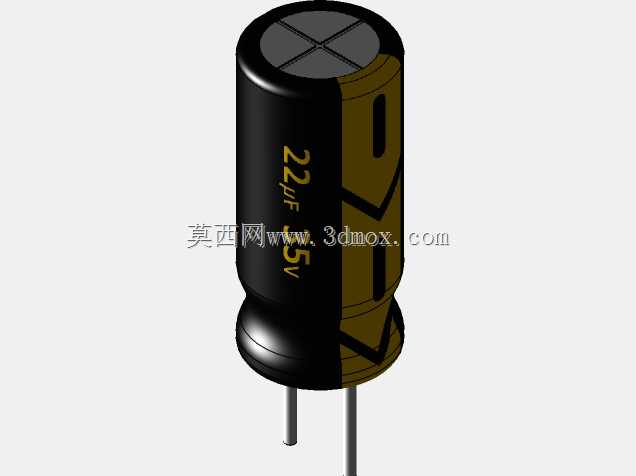

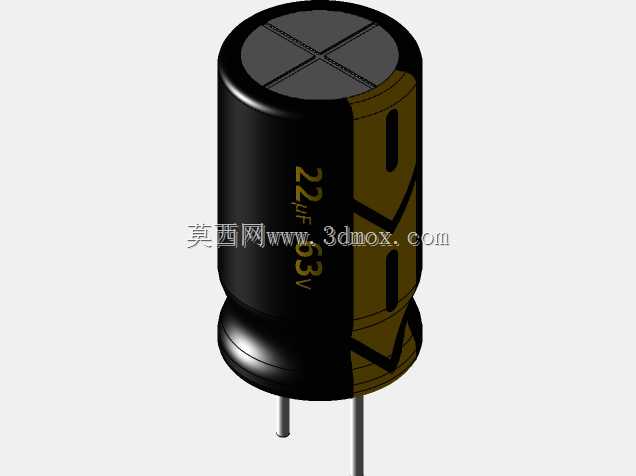

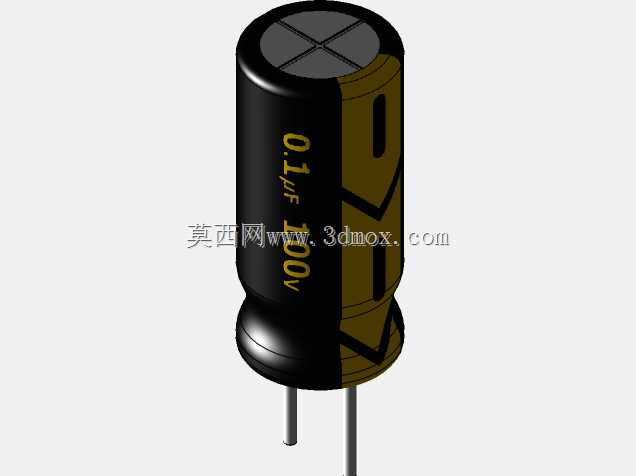

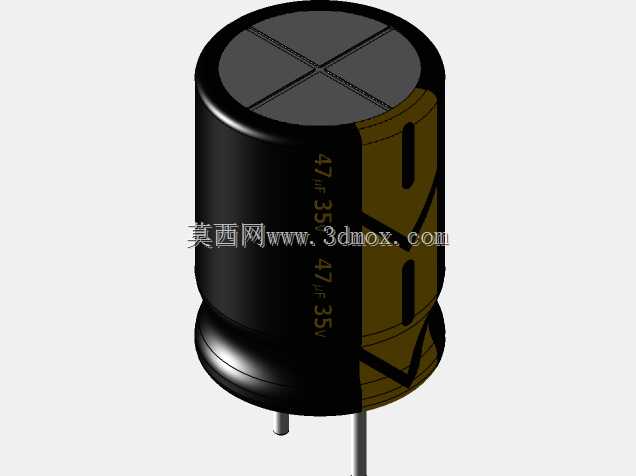

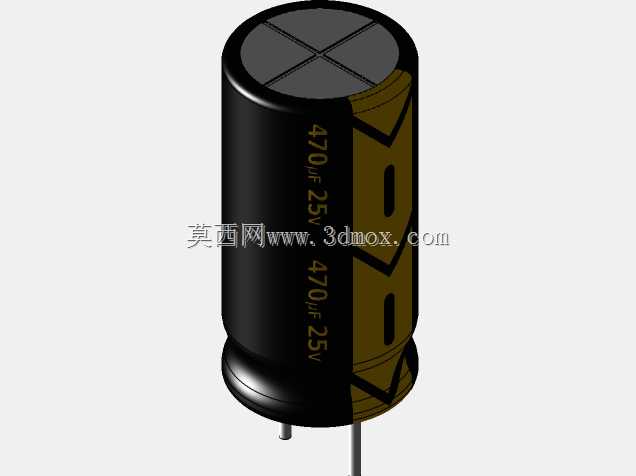

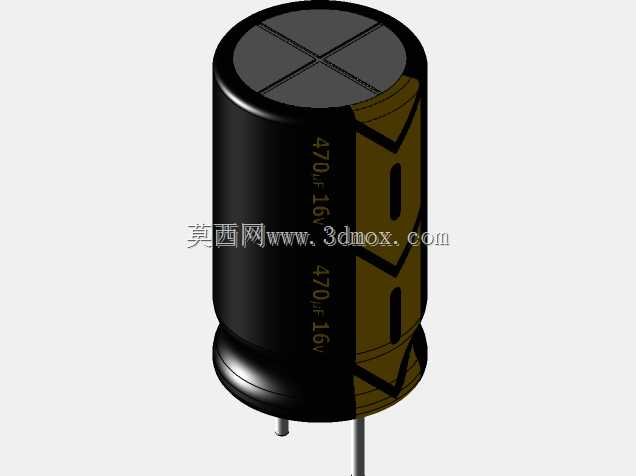

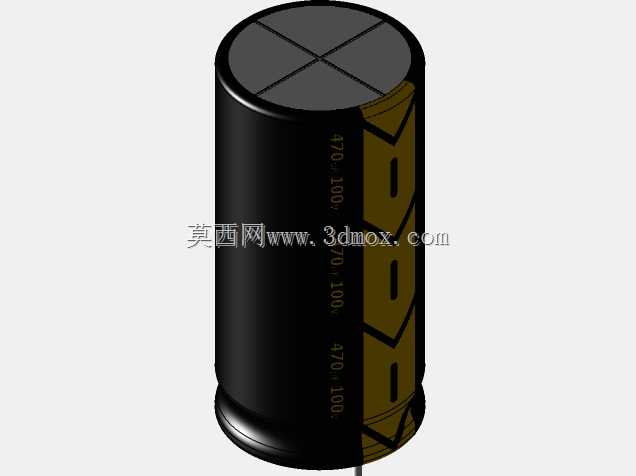

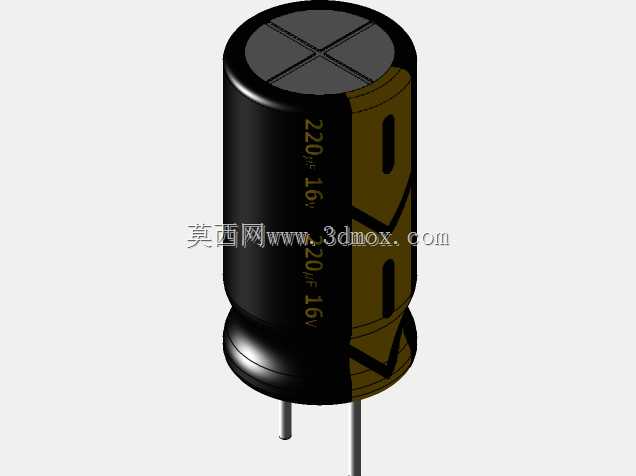

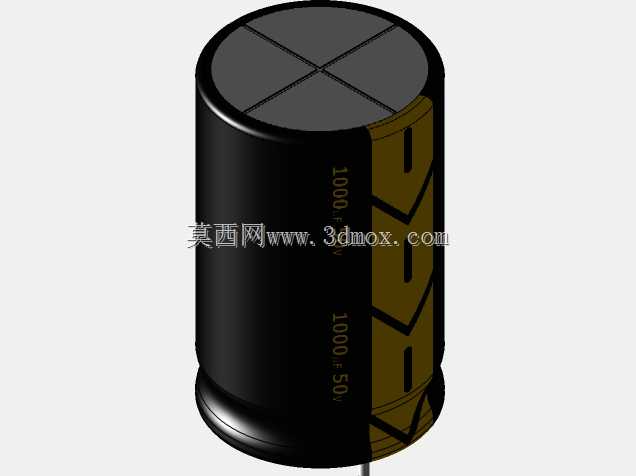

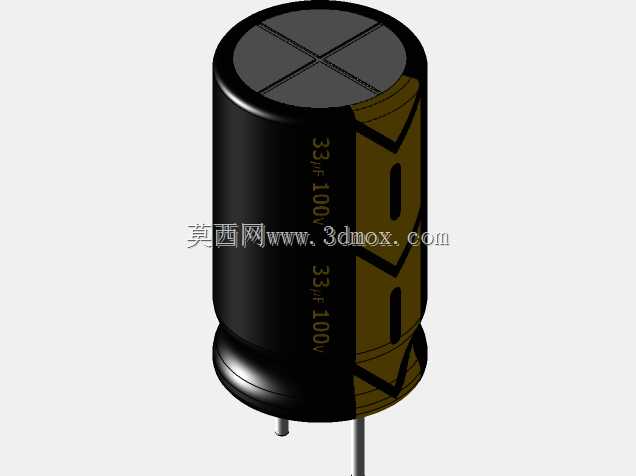

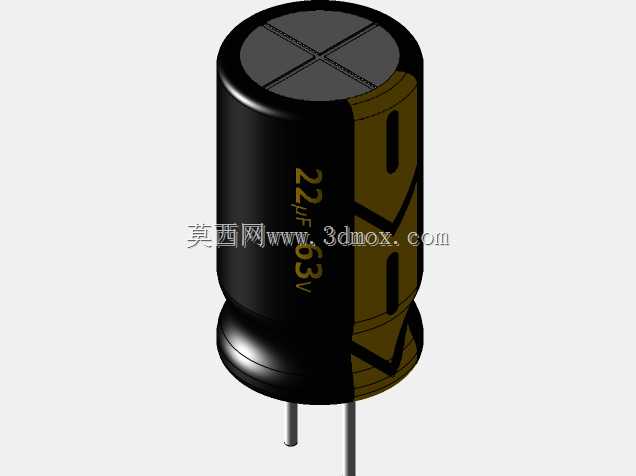

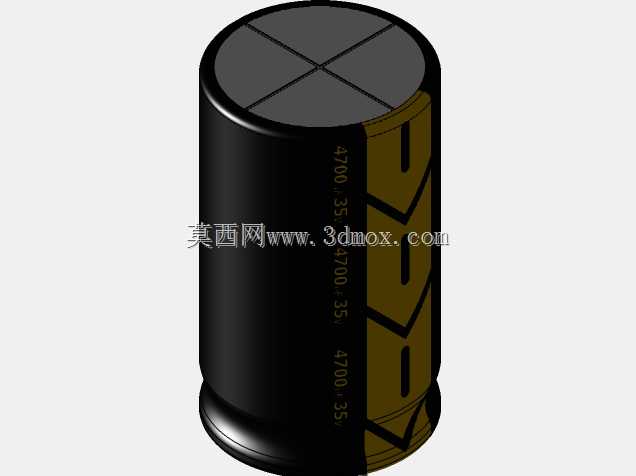

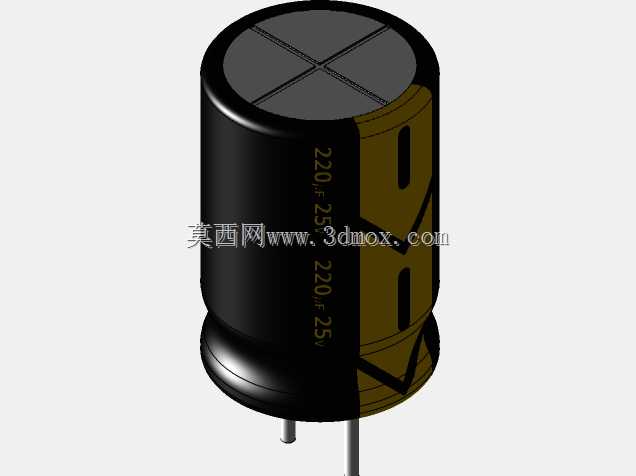

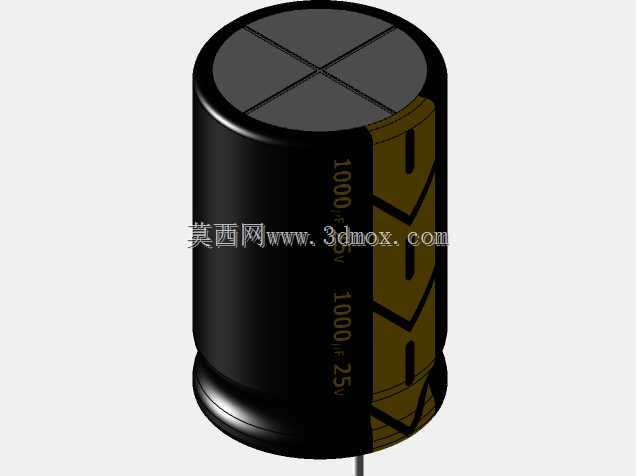

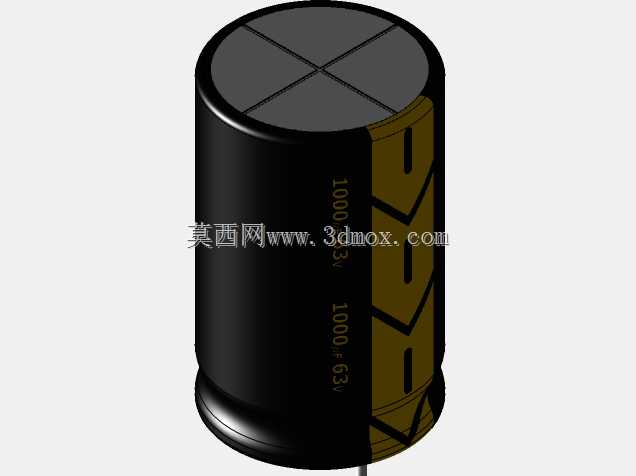

　　这套直插铝电解电容模型覆盖从0.22μF到4700μF的全系列常用容值段，适配50V常规耐压等级，是电子设备PCB板级设计中最常用的被动储能滤波元件，日常选型中几乎覆盖所有低压直流供电场景的滤波、退耦、储能需求——从消费类小家电的控制板、工业PLC的IO接口板，到开关电源的输出整流后端、音频功放的信号耦合通路，都能见到该系列封装电容的身影。建模过程中优先还原了插件铝电解电容的真实结构特征：顶部的十字防爆压痕是设计时必须保留的细节，当电容内部因过温、过压产生电解液气化压力时，该压痕会优先开裂释放压力，避免壳体爆裂引发周边电路损坏，建模时严格按照实物压痕的深度、十字交叉角度做了曲面还原，没有做简化的平面刻印处理。

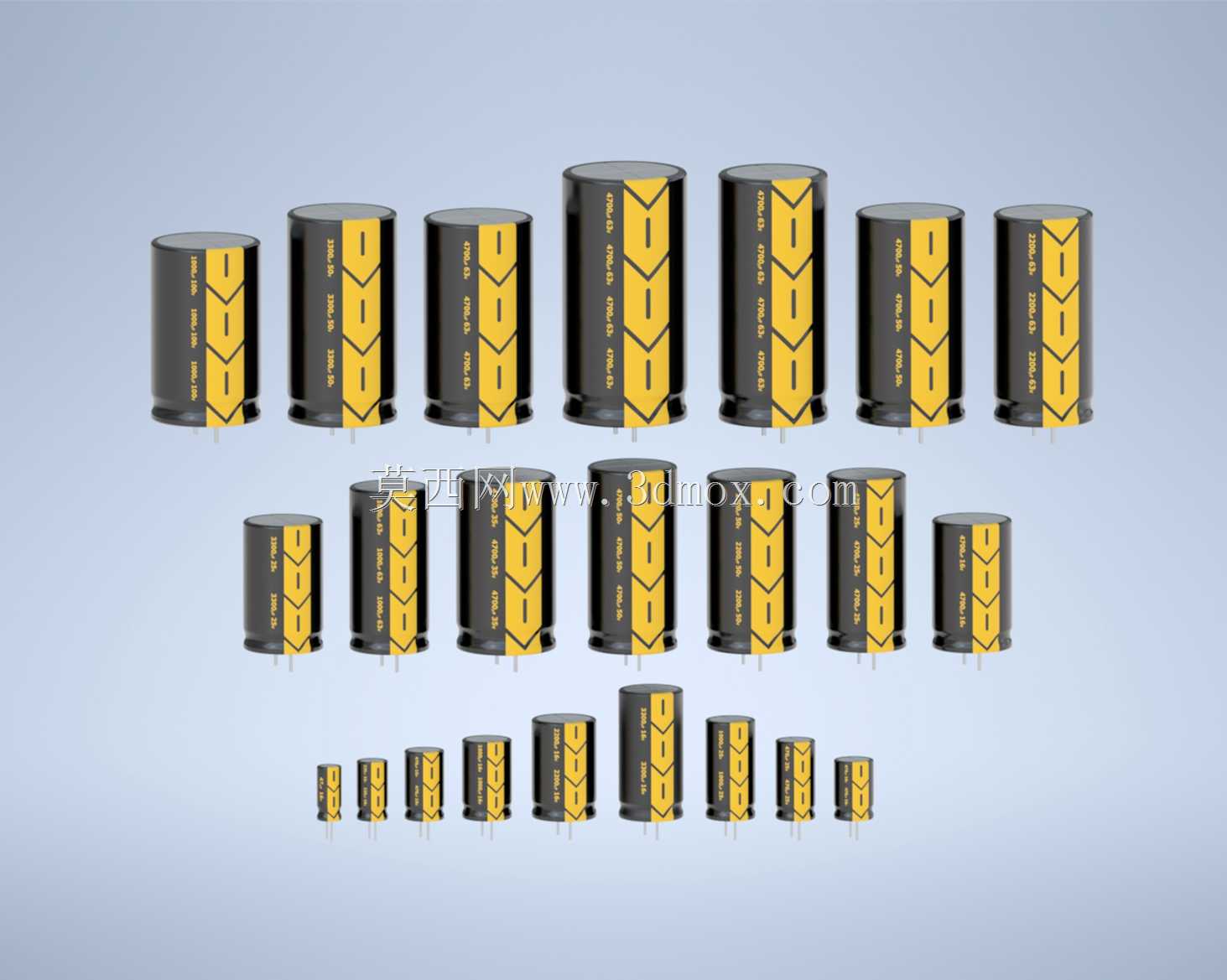

　　本体的塑封套标识区按照行业通用丝印规则做了分区，容值、耐压参数的印刷位置、字体比例完全匹配量产实物的标识规范，引脚采用镀锡铜包钢线的真实直径参数，引脚间距严格对应不同容值对应的封装尺寸边界，从最小容值的2.5mm脚距到大容量4700μF对应的10mm脚距，全系列都做了尺寸适配，可直接导入PCB设计软件做封装匹配校验，也可用于整机三维布线时的干涉检查。设计时特意区分了不同容值段的本体尺寸梯度：小容值段采用细长型圆柱本体，适合高密度布板的信号处理电路区域；大容量段采用粗短型本体，对应更大的铝箔卷绕芯包尺寸，满足大容值下的储能需求，本体底部的密封胶塞、引脚与胶塞的配合台阶都做了细节还原，没有做一体化的简化建模。在做结构装配验证时，

　　该模型可直接用于核算电容本体与周边散热器、接插件、结构壳体的安全间隙，尤其是在薄型化电子产品设计中，电容的高度尺寸直接影响整机外壳的内部空间预留，模型的本体高度、引脚伸出长度都严格按照行业通用的插件电容尺寸规范制作，可直接用于BOM选型阶段的空间校核，避免后期打样时出现元件顶壳、引脚长度不足无法过波峰焊的问题。对于做电子设备整机结构设计、PCB Layout的工程师而言，这套全系列容值的电容模型可直接调用，无需针对每个容值单独建模核对尺寸，能大幅提升板级结构设计的效率，也可用于教学演示场景中讲解直插电解电容的结构组成、防爆设计原理。
