小型多旋翼无人机用环形螺旋桨结构

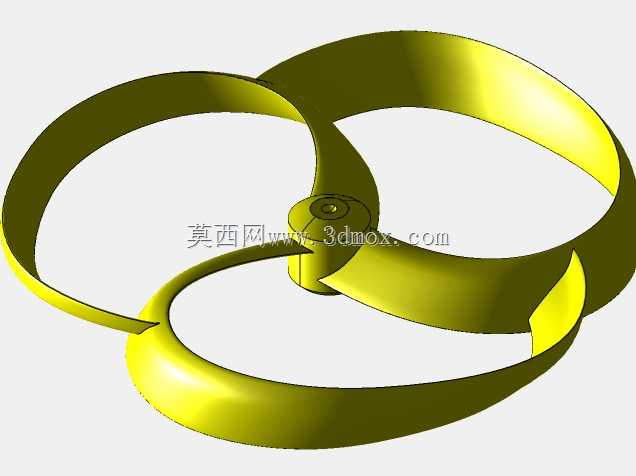

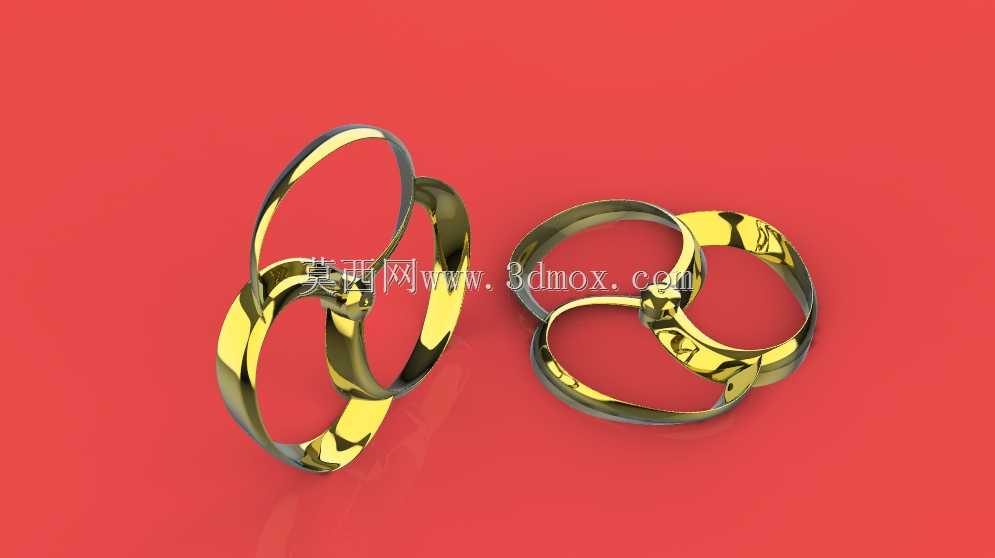

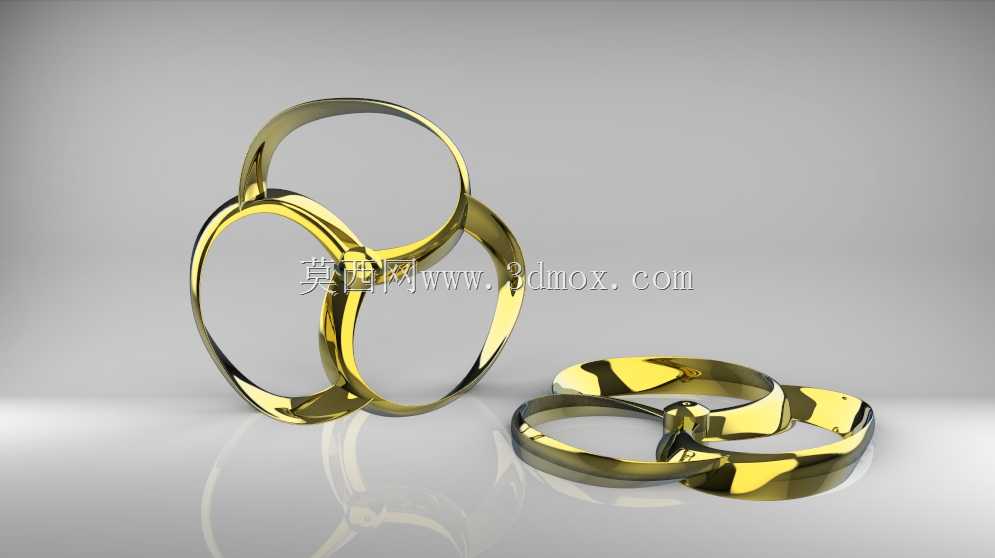

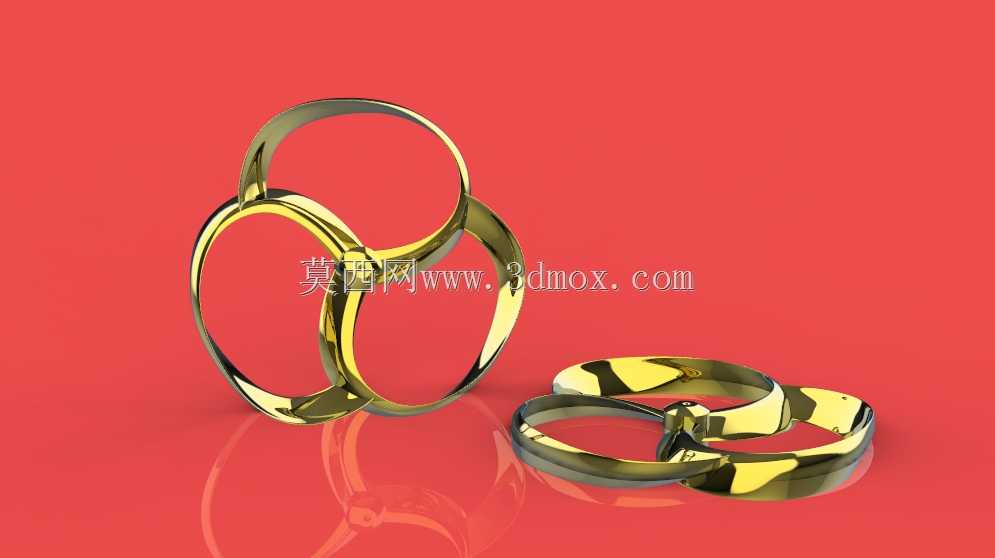

　　这款环形螺旋桨的结构设计，核心瞄准小型多旋翼无人机的低空作业场景，尤其是对噪音控制有明确要求的城市巡检、园区安防、室内测绘这类作业环境——传统开放式螺旋桨在高速旋转时，翼尖涡流会切割空气产生尖锐的高频噪音，在居民区、写字楼周边作业时很容易引发扰民问题，而封闭的环形翼缘结构，从根源上阻断了翼尖涡流的生成路径，能把旋翼旋转时的气动噪音降低数个分贝，让无人机在低空低速作业时的运行声响更柔和，适配对噪音敏感的作业场景。从结构设计逻辑来看，整个桨体采用一体化环形闭合构型，没有传统螺旋桨的外露翼尖，桨叶的叶型沿环形框架均匀分布，翼型截面从根部到环形外缘做了连续的扭角渐变设计，根部扭角偏大以匹配靠近桨毂位置的较低线速度，

　　外缘扭角收窄适配高圆周速度区域的气流攻角，让整个桨盘范围内的气流做功更均匀，避免局部气流分离带来的效率损失。安装边界上，这款螺旋桨的中心安装孔位适配主流小型多旋翼无人机的标准电机输出轴，桨体整体外径控制在常规多旋翼机臂的安装间距范围内，不会出现相邻机臂桨叶打桨的问题，环形结构本身也自带防护属性，低空飞行时碰到树枝、墙面等障碍物时，环形外缘会先接触障碍物，不会像传统螺旋桨那样直接出现桨叶折断、炸机的情况，对新手操作、复杂狭窄环境飞行的容错率更高。实际使用中，这种环形螺旋桨的推力输出线性度更好，因为没有翼尖涡流带来的推力脉动，无人机在悬停、低速转向时的姿态稳定性更优，搭载可见光相机、红外测温模块等任务载荷作业时，

　　画面的果冻效应会明显减轻，能提升航拍、巡检的成像质量。设计过程中需要重点把控环形框架的刚度平衡，既要保证桨体高速旋转时不会出现形变导致动平衡失效，又要尽可能控制桨体自重，避免增加电机的负载损耗，因此桨叶与环形衔接的位置做了平滑的圆角过渡，既消除了应力集中点，也减少了衔接位置的气动阻力。不同于传统螺旋桨需要额外加装防护圈的方案，这款一体化环形桨把防护结构和做功桨叶整合为一体，不需要额外加装配件，减少了整机的装配零件数量，也降低了额外配件带来的气动阻力和重量负担，在同等起飞重量下能带来更长的续航表现。
