TO-220-7直插功率半导体封装结构

　　在工业控制板卡、消费类电源、电机驱动、功率变换类电路的PCB设计环节中，TO-220封装的功率器件是板上散热与载流的核心元件，这类封装自带的金属散热片结构，能够在不额外加装大型散热模组的前提下，承载数安级的持续工作电流，适配中小功率场景的散热需求。本次梳理的TO-220-7七引脚封装结构，覆盖了市面上主流厂商同封装规格的尺寸公差范围，建模时严格参照器件实物的安装边界做了参数化约束：散热片顶部的固定安装孔中心距器件本体底部的引脚端面尺寸、引脚之间的中心间距、引脚伸出塑封本体的长度、塑封本体的长宽高轮廓，都按照行业通用的安装规范做了冗余预留，避免结构设计时出现安装干涉。从设计逻辑上看，这类多引脚TO-220封装区别于常规三引脚版本，

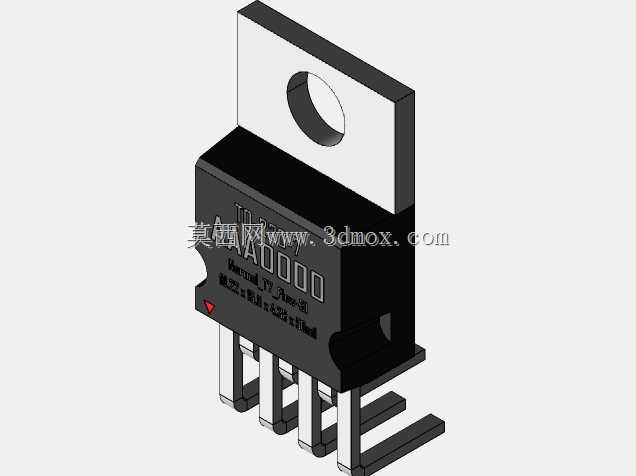

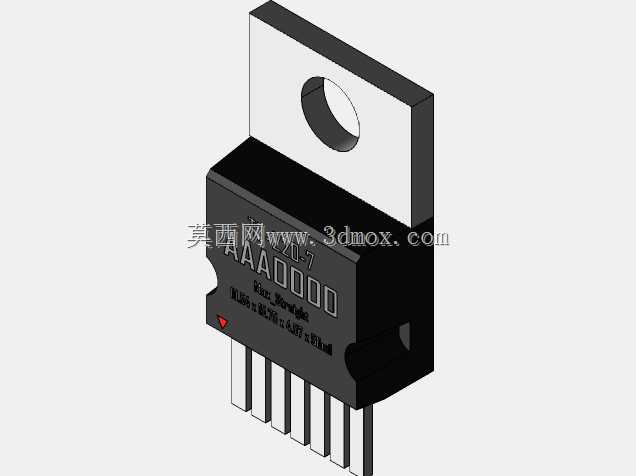

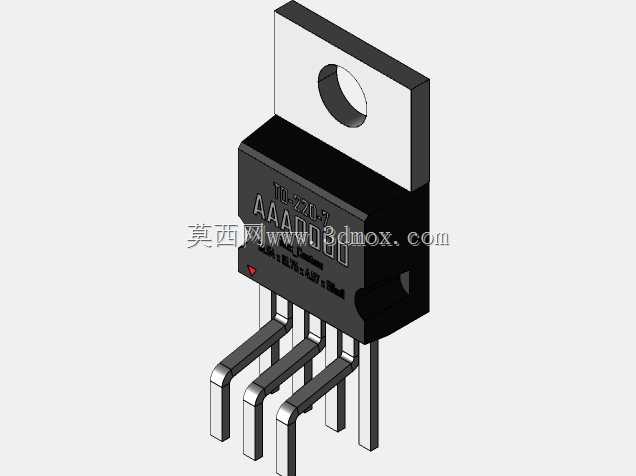

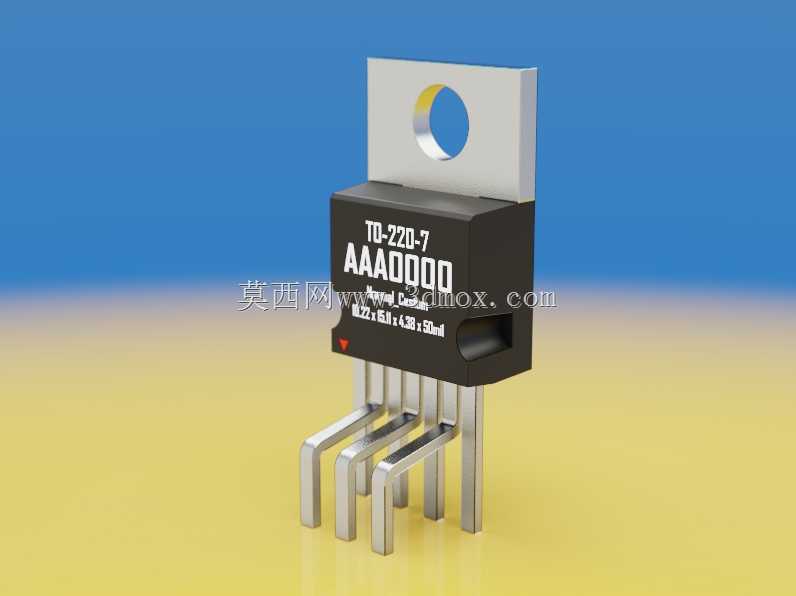

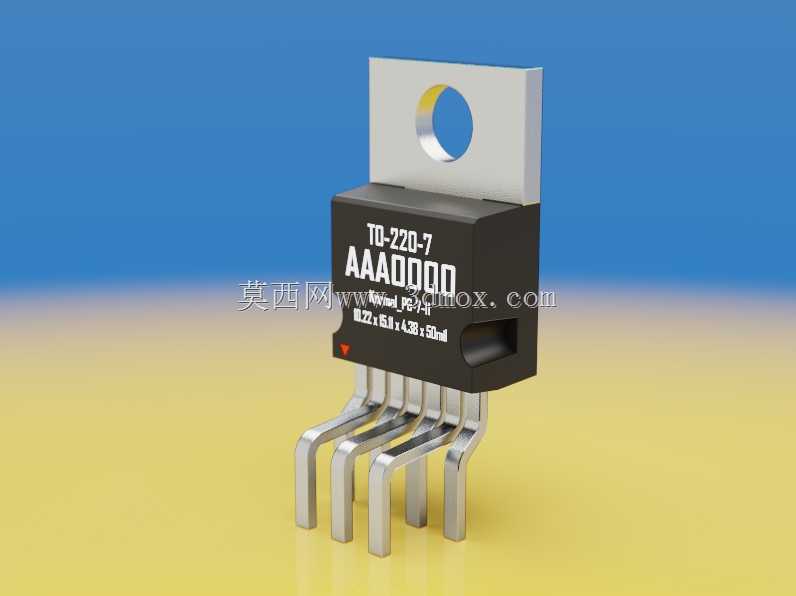

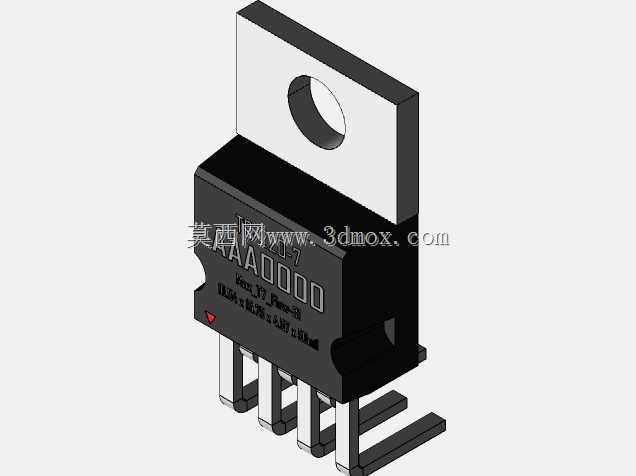

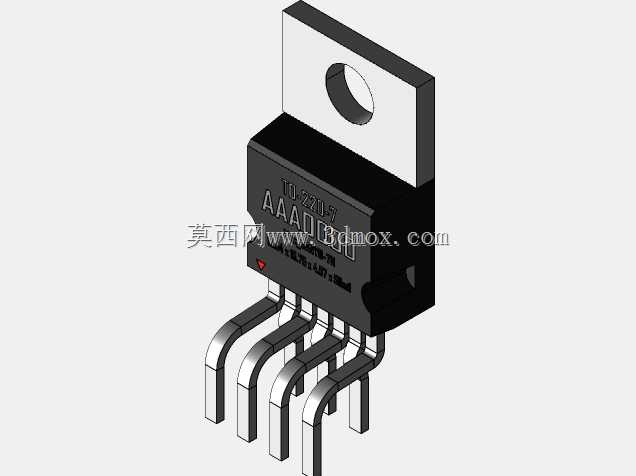

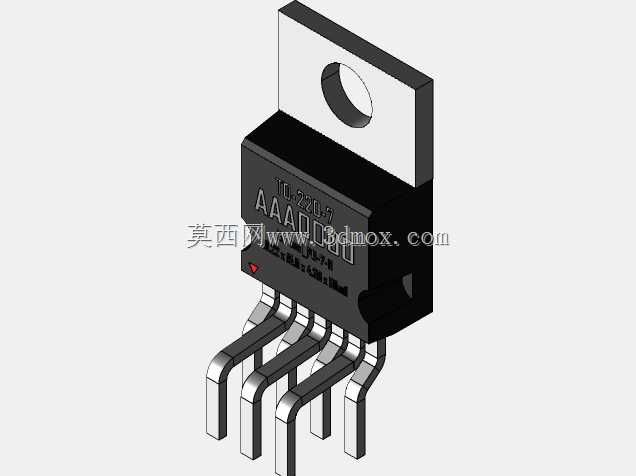

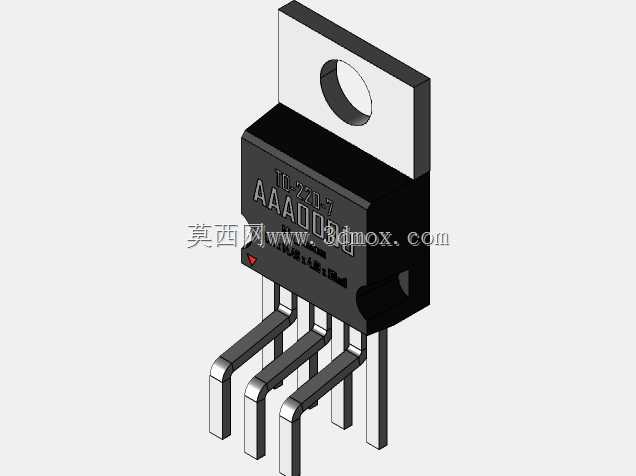

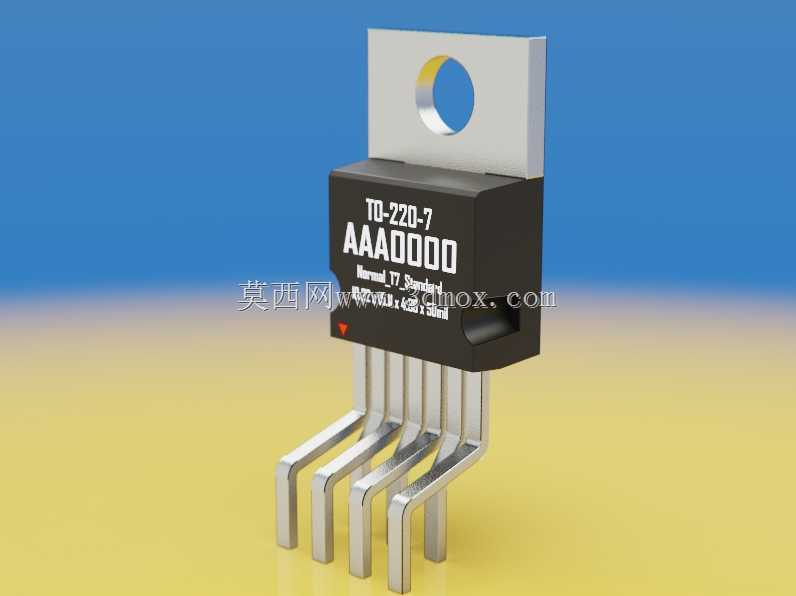

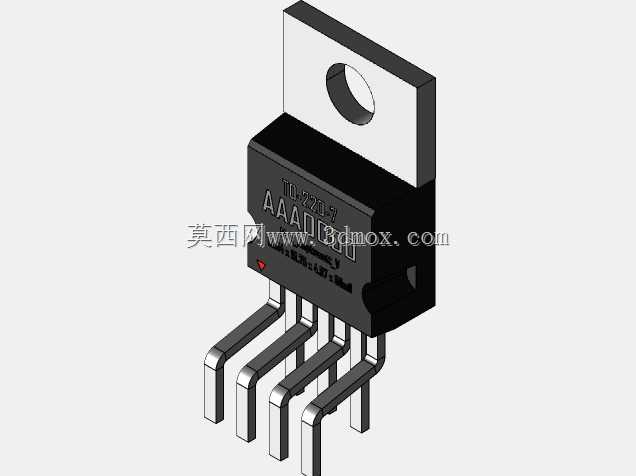

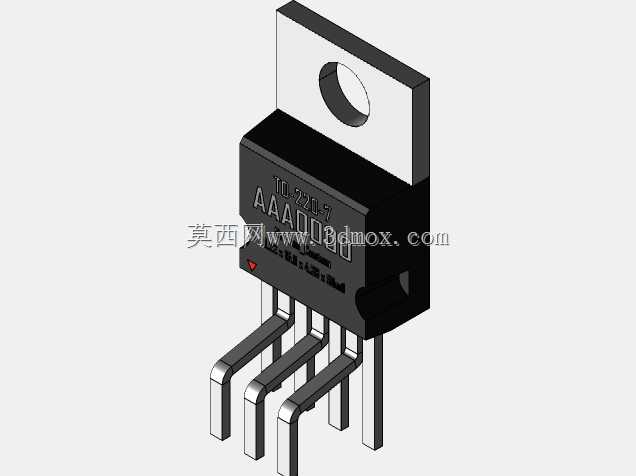

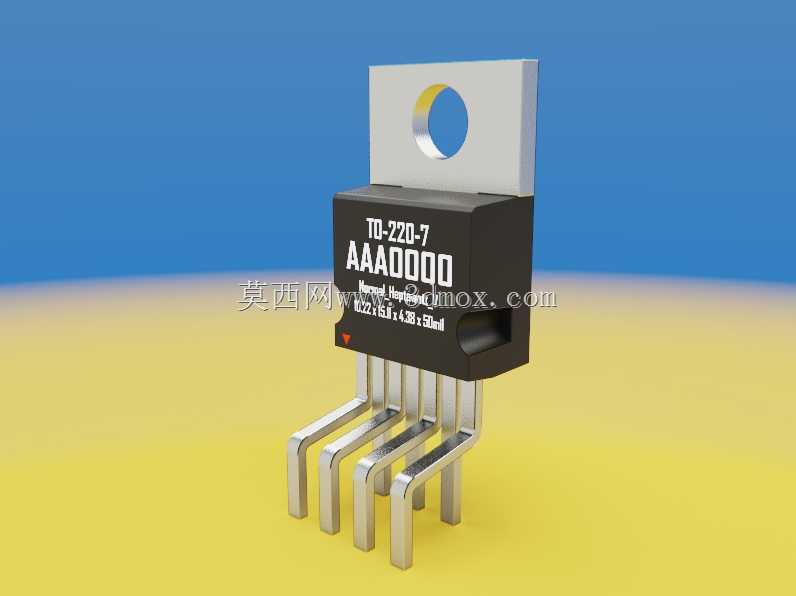

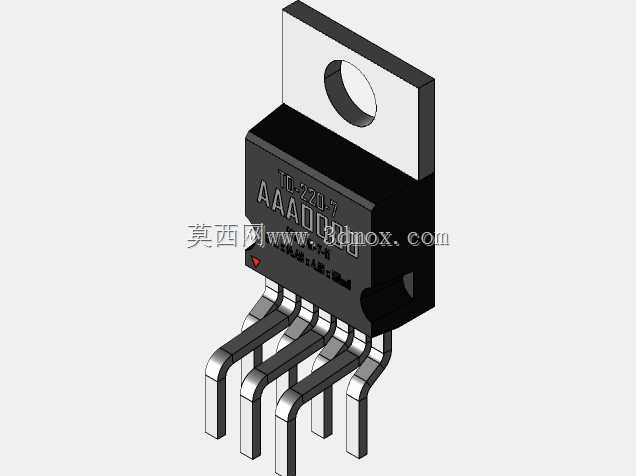

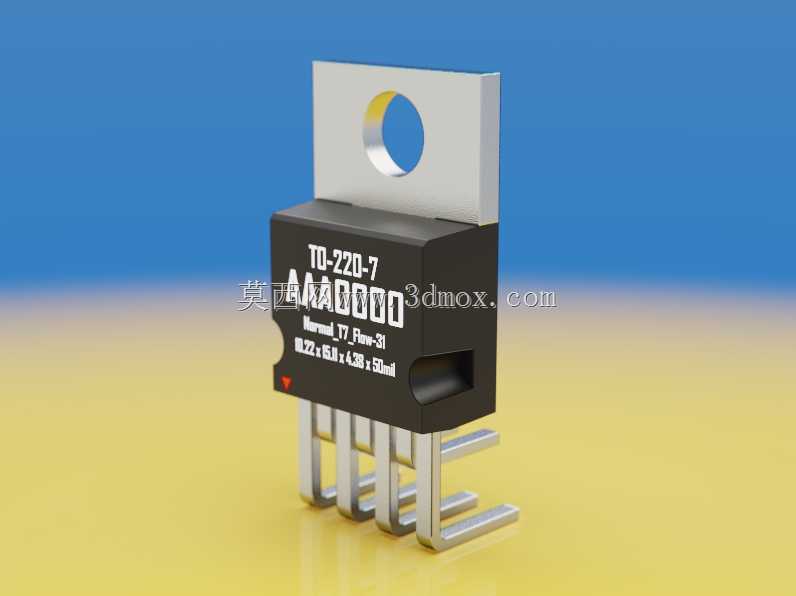

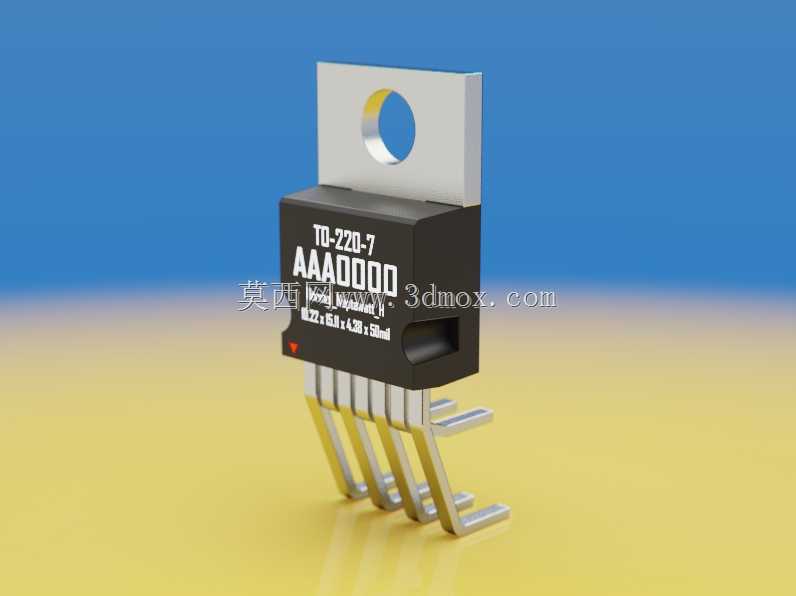

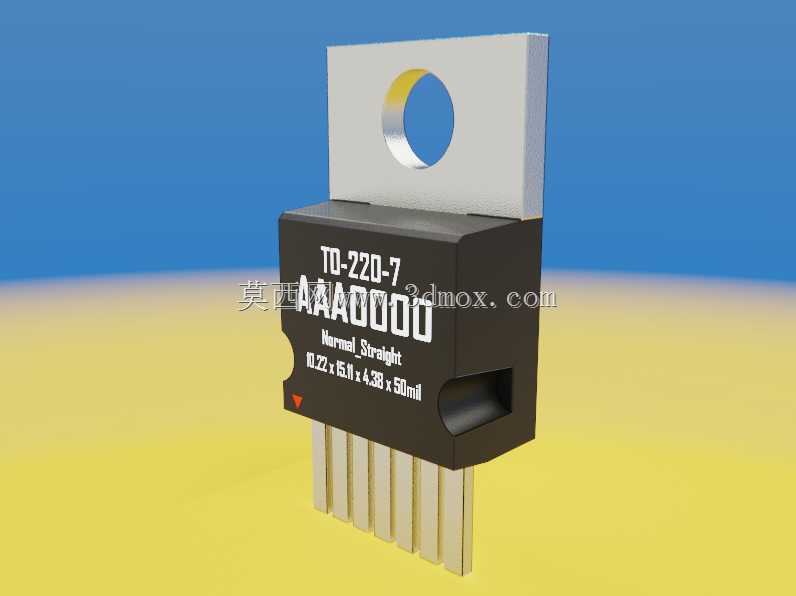

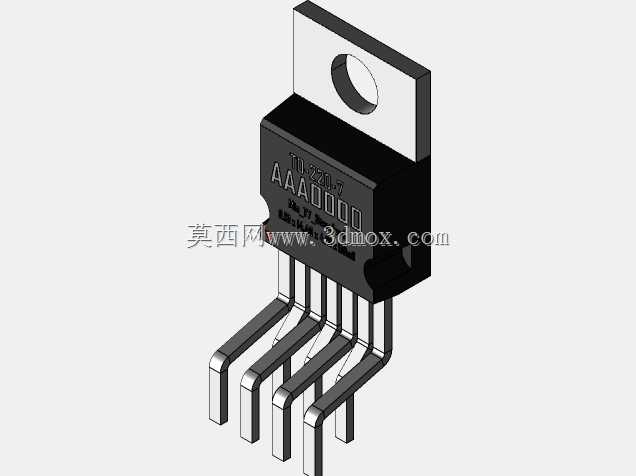

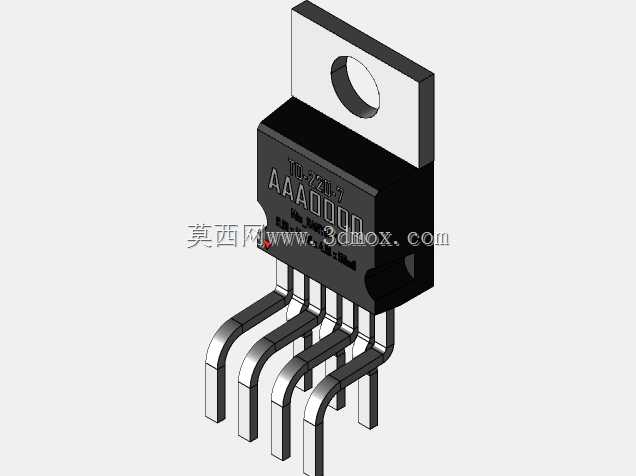

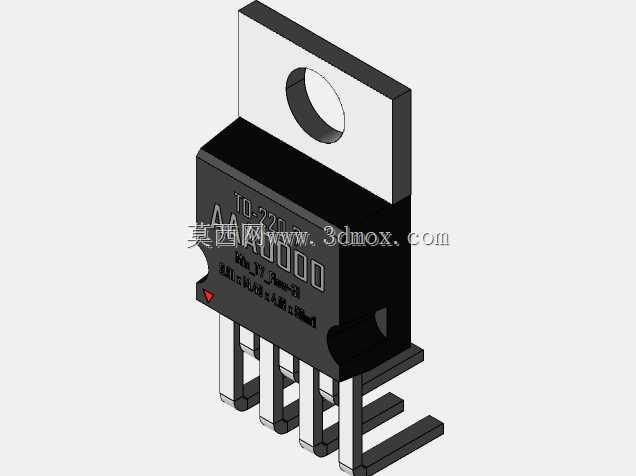

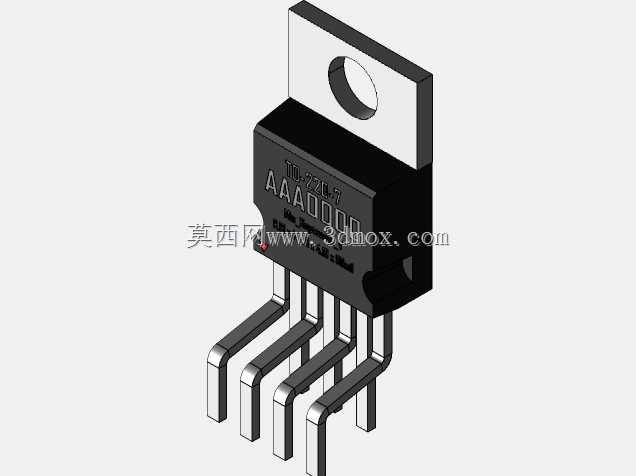

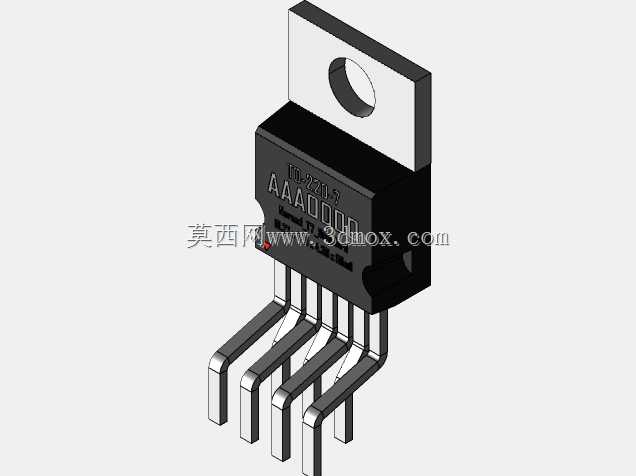

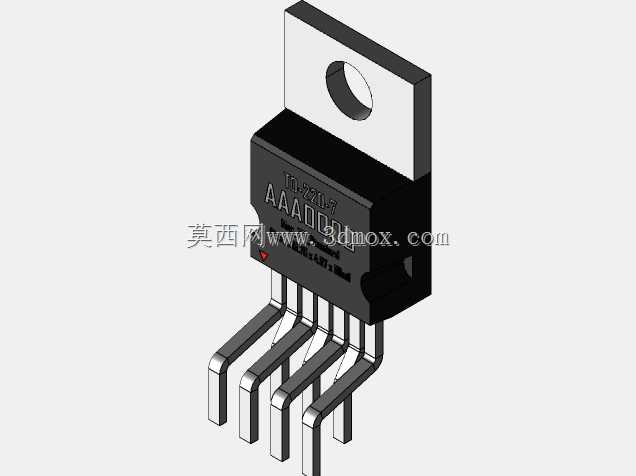

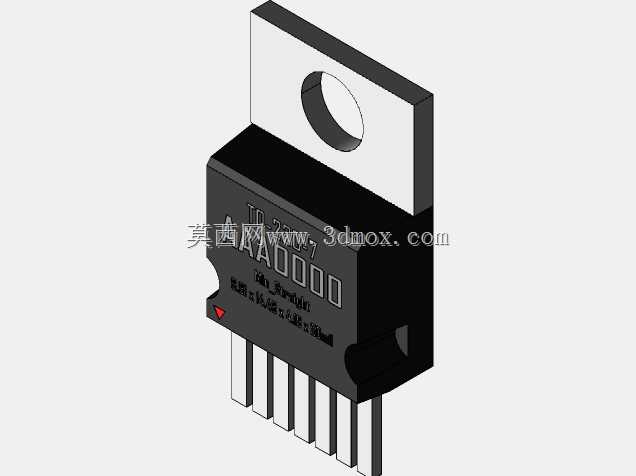

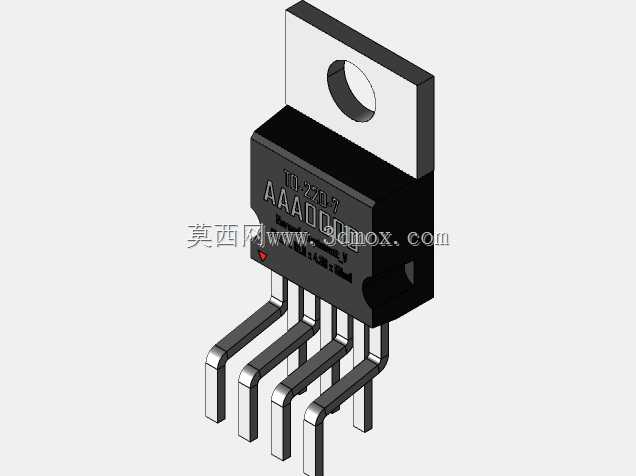

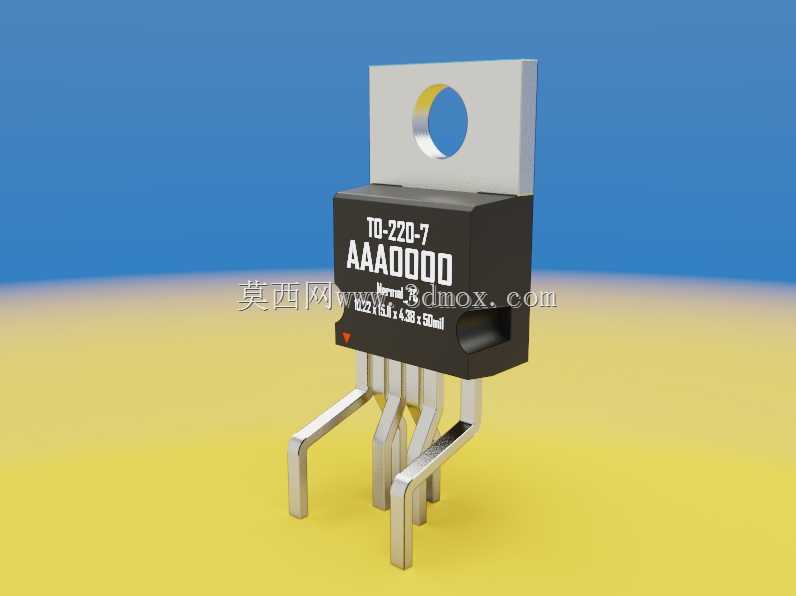

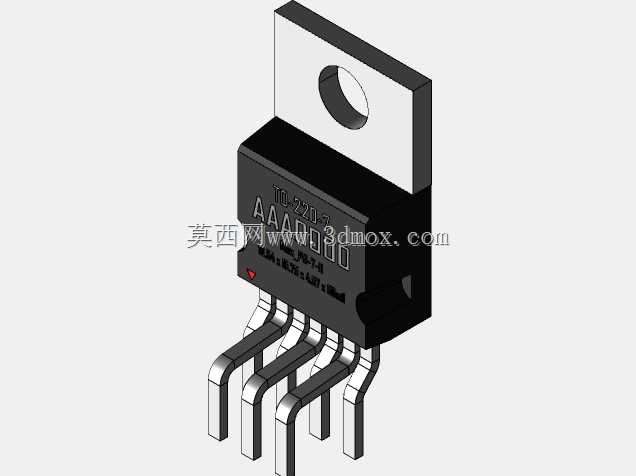

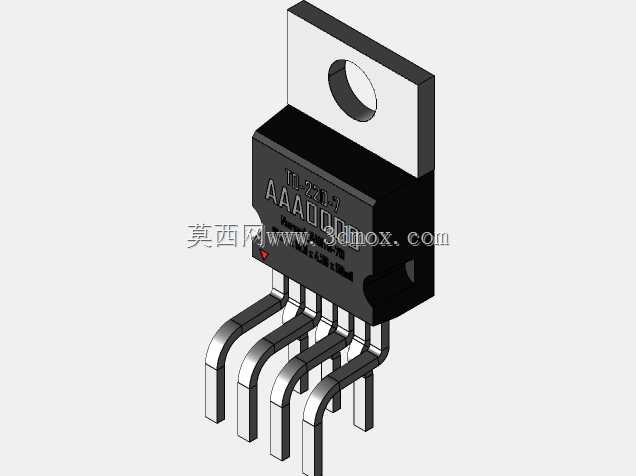

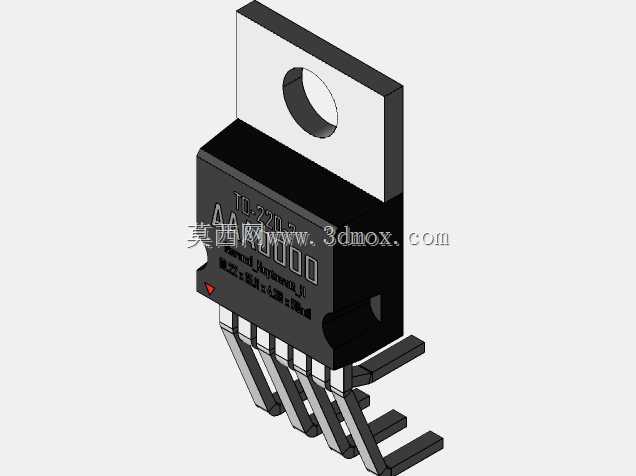

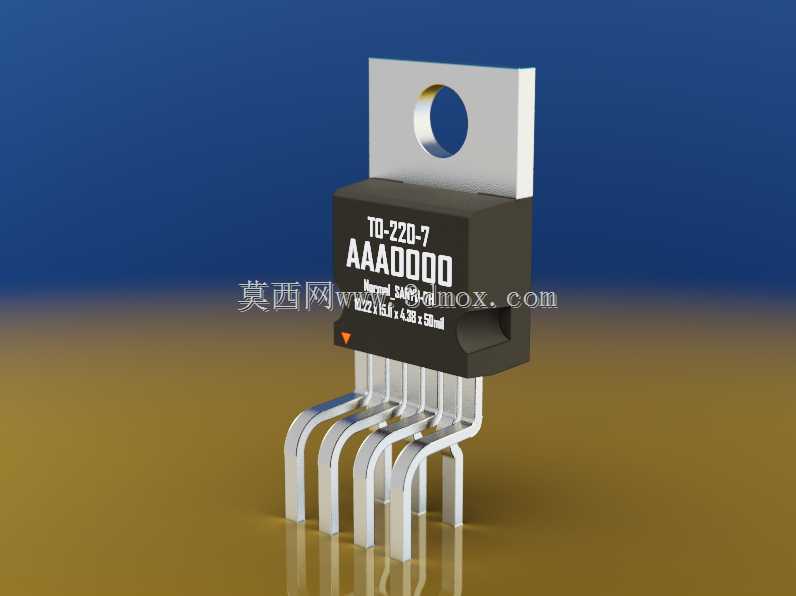

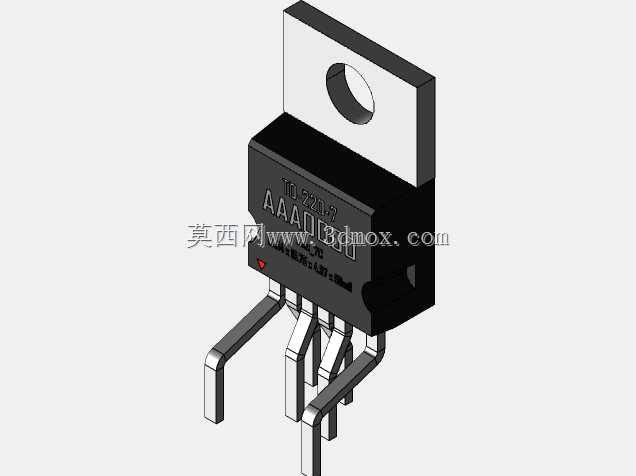

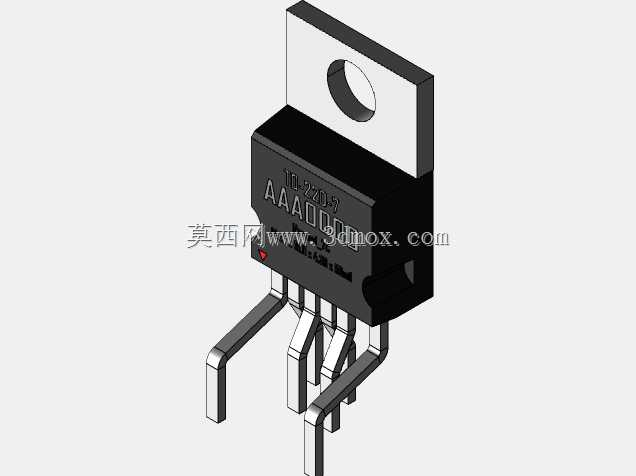

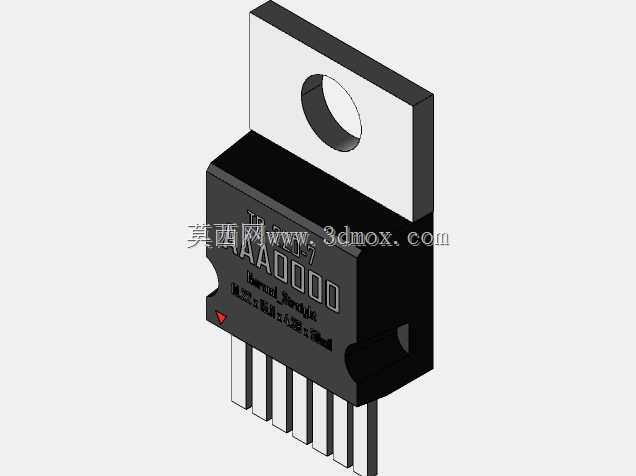

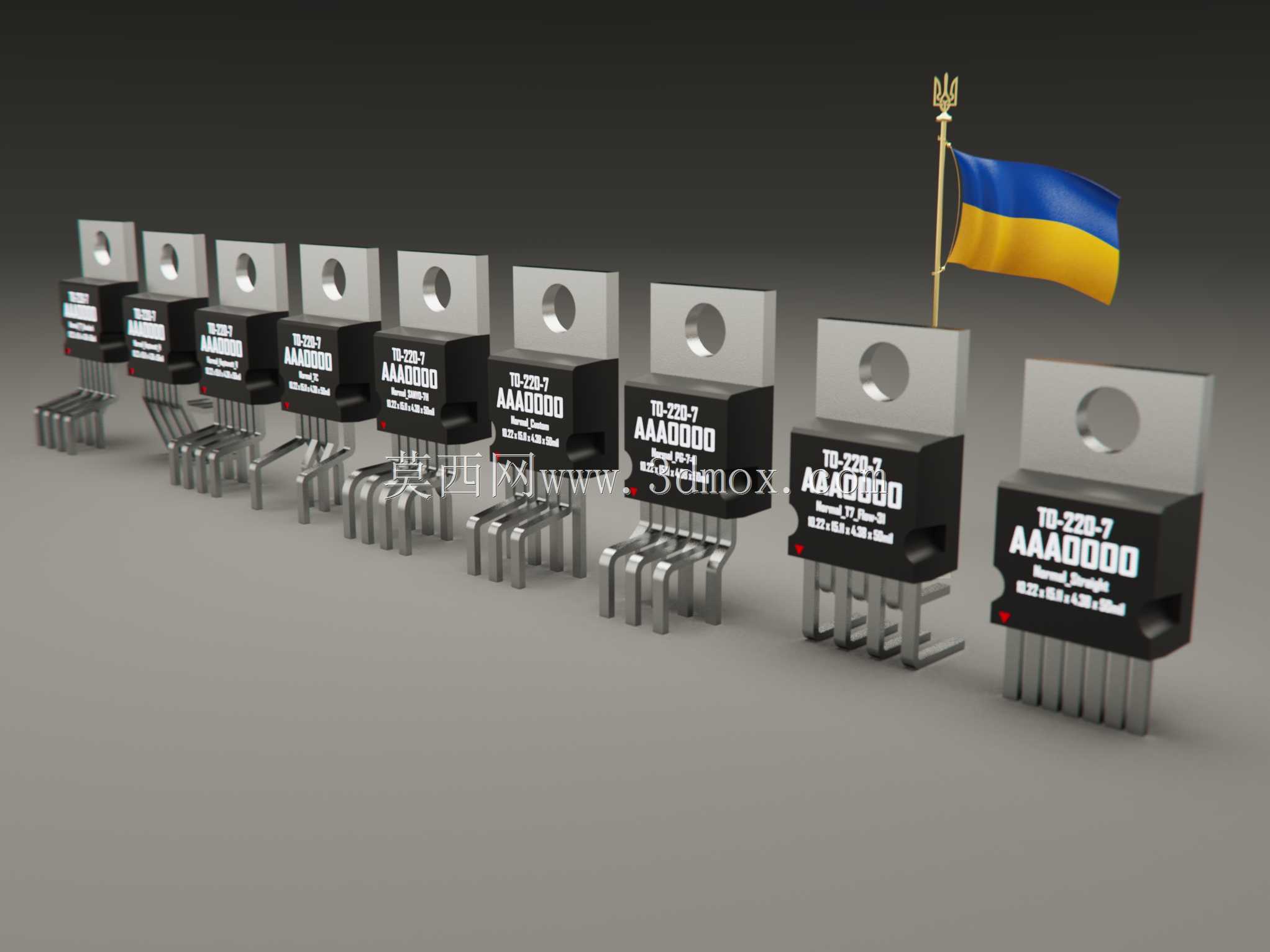

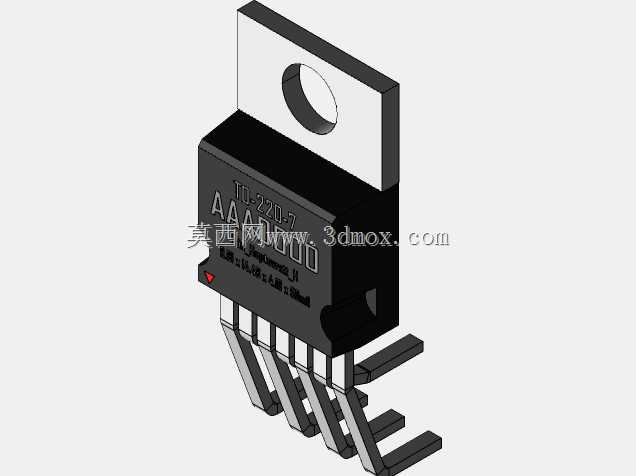

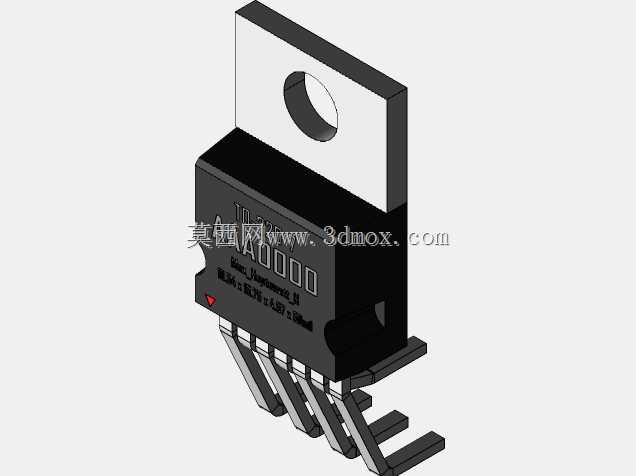

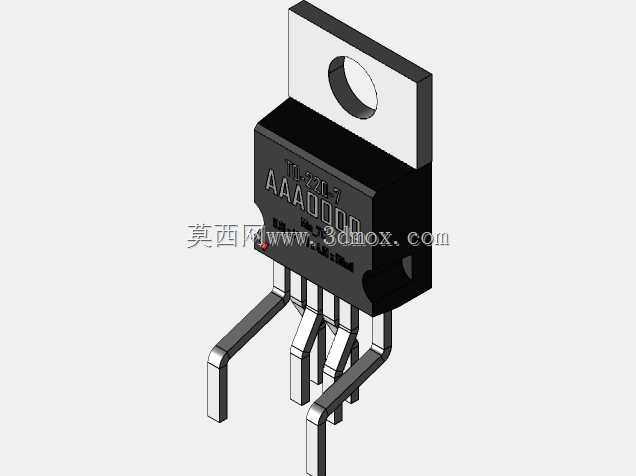

　　多出的引脚主要用于信号采样、驱动反馈等附加功能，常见于多通道功率开关、集成保护功能的功率IC、多绕组驱动类器件上，建模时特意区分了不同引脚成型的样式，包括直插弯脚、成型打K脚等不同来料状态的引脚形态，方便设计者根据自身波峰焊、手工焊的不同工艺需求直接调用对应配置。在实际结构适配场景中，这类器件的安装需要同时兼顾电气绝缘与散热效率：散热片与PCB之间的安全爬电距离、绝缘片的厚度预留、固定螺丝的沉头空间，都在模型里做了对应的边界标注，设计者在做整机结构布局时，不需要反复核对器件手册的安装尺寸，直接调用模型就能完成散热片预留、开孔位置定位、引脚过孔排布的工作。模型里的塑封本体表面标识、金属散热片的倒角、引脚末端的倒角细节都做了还原，

　　既不会因为过度简化导致装配时出现尺寸误判，也不会因为细节过多占用过多装配体的运算资源，适配不同复杂度的整机设计项目调用。针对PCB设计环节的需求，模型的引脚坐标与常规EDA软件里的封装焊盘坐标做了对齐，导入结构软件后可以直接和PCB文件做坐标匹配，不需要额外调整位置就能完成板级干涉检查，排查器件与周边电容、接线端子、结构支撑柱的空间冲突问题。
