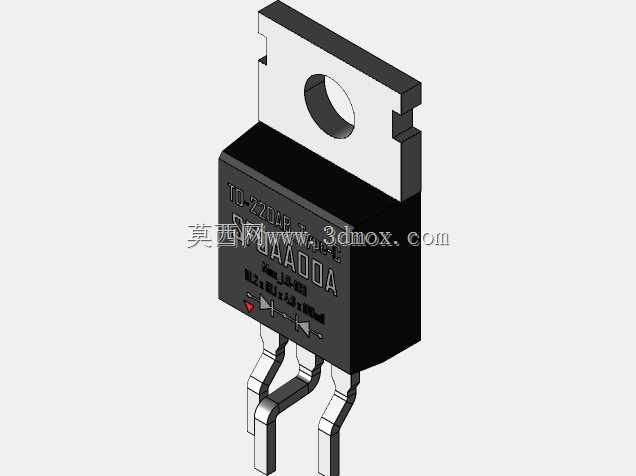

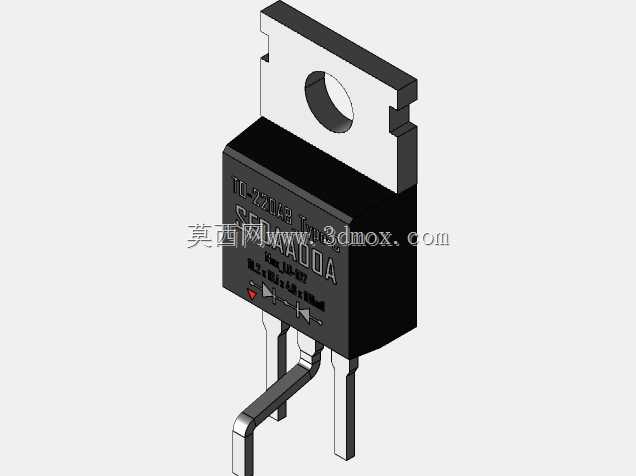

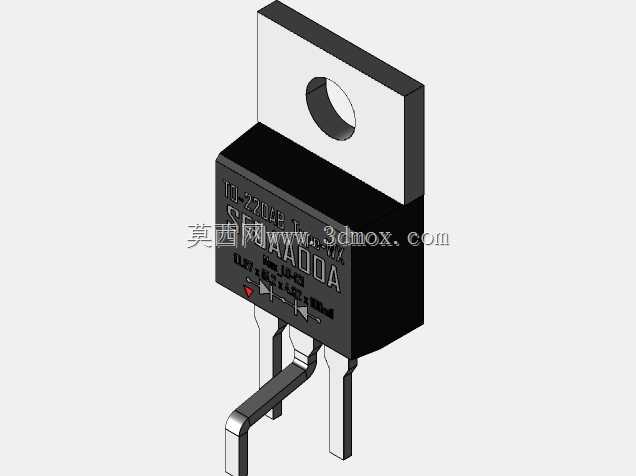

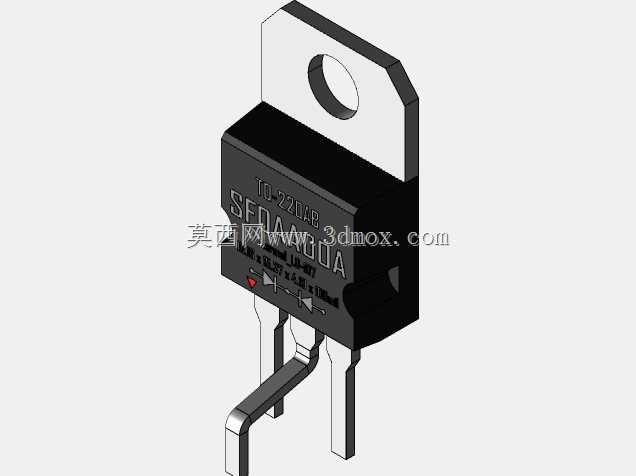

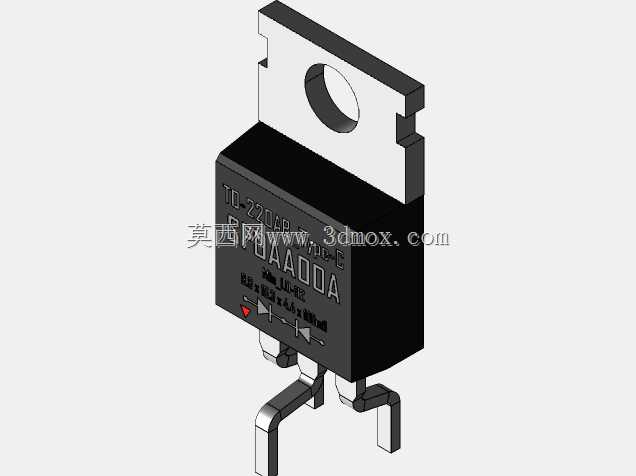

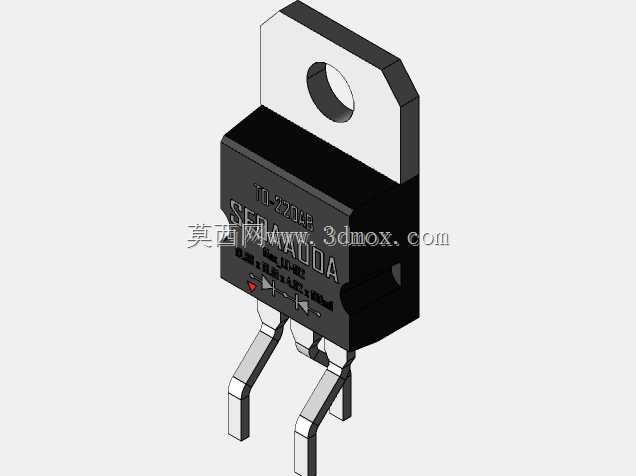

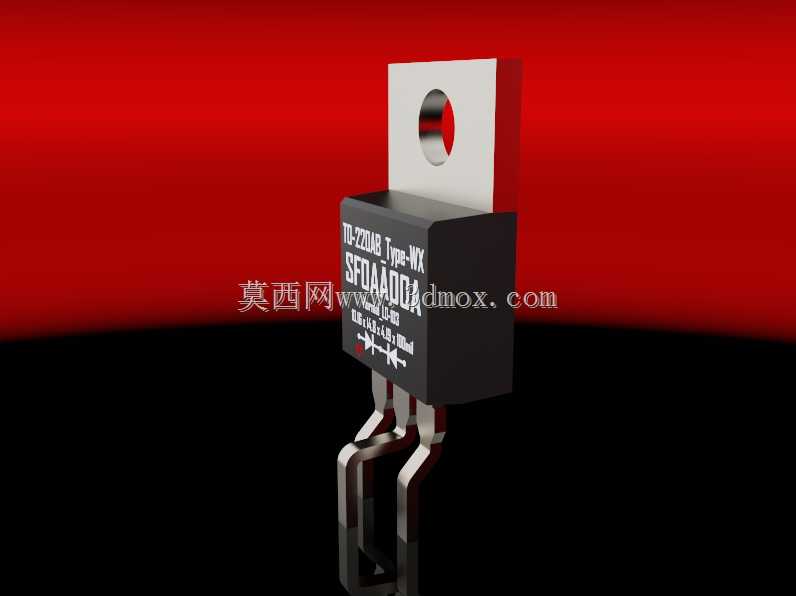

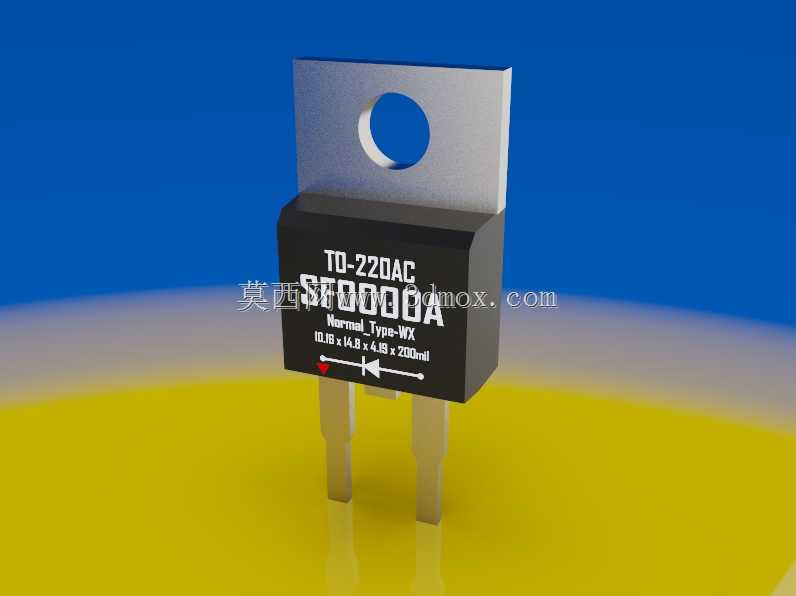

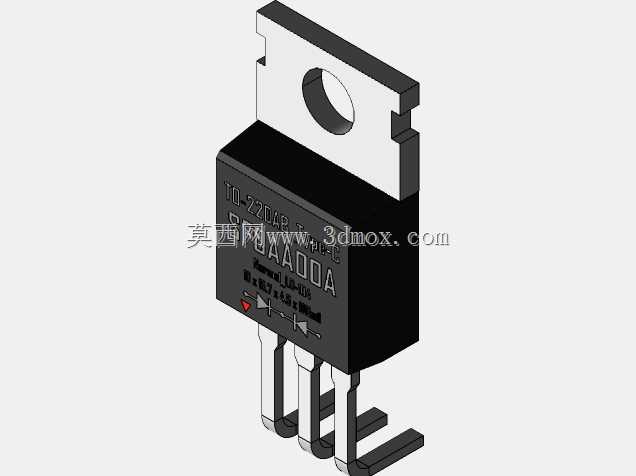

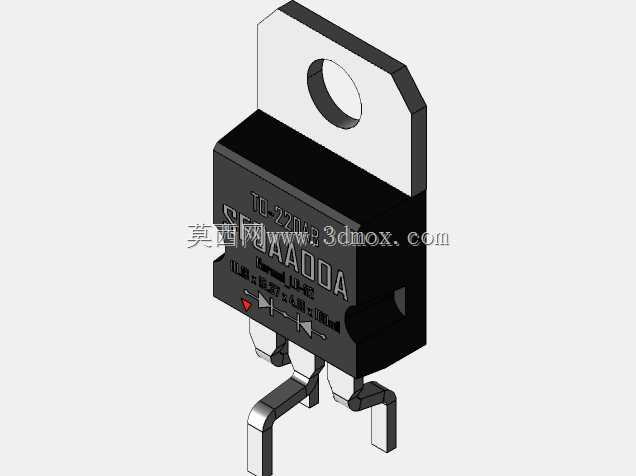

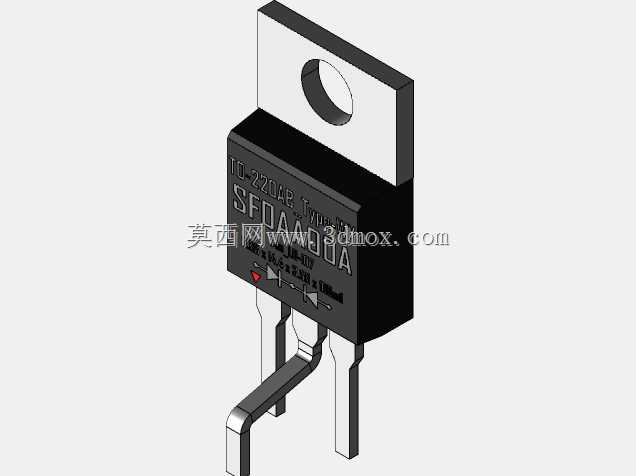

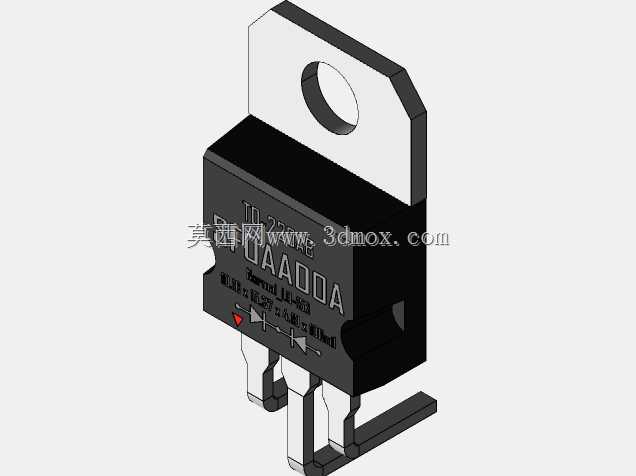

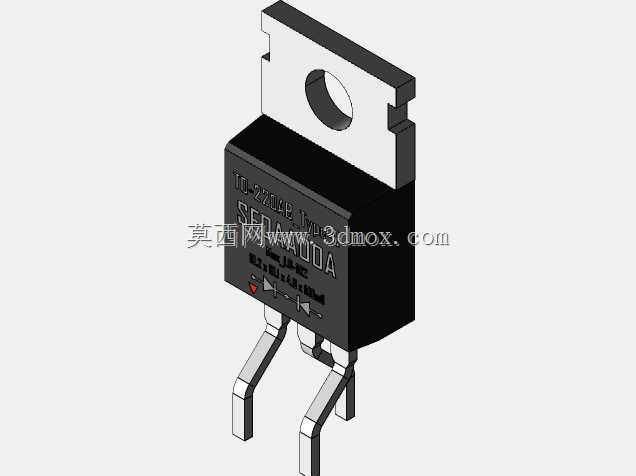

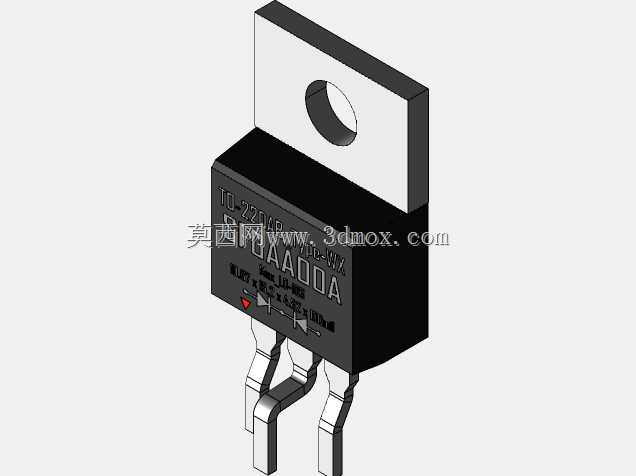

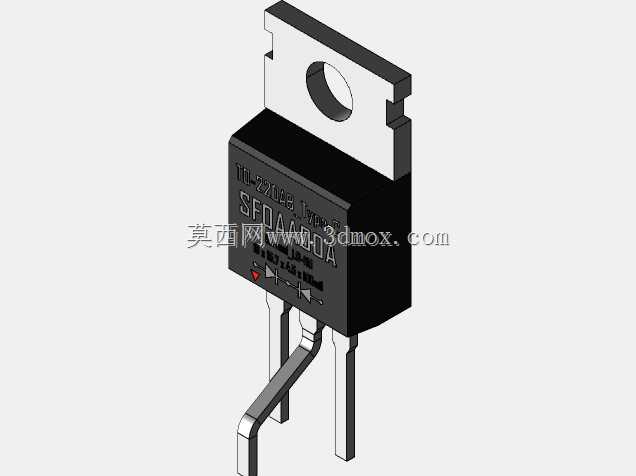

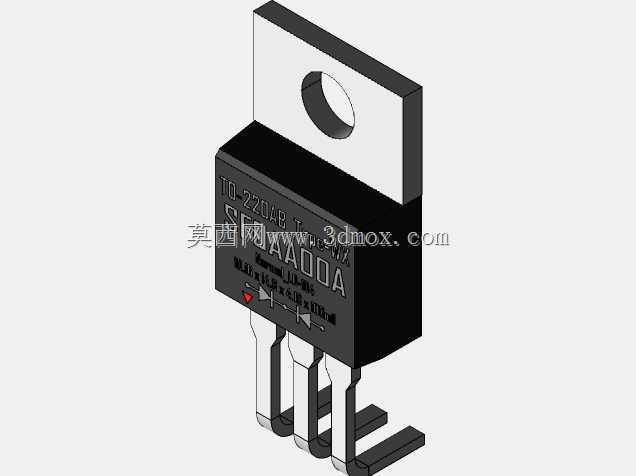

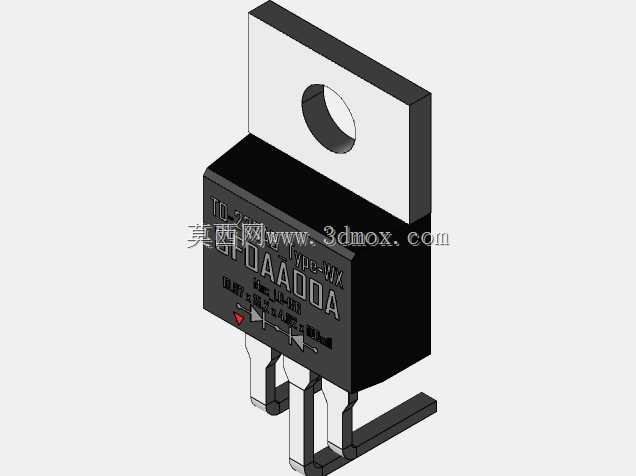

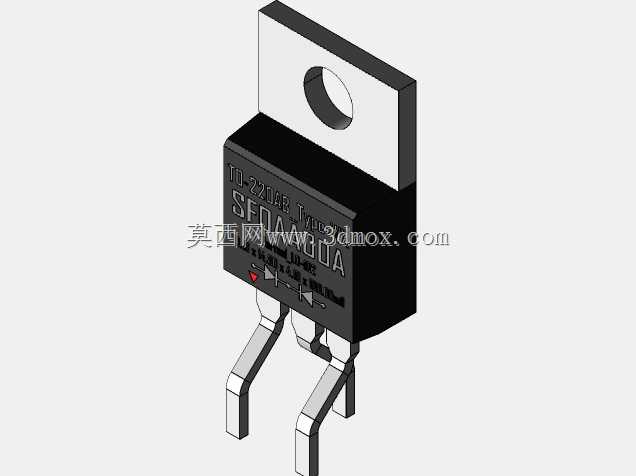

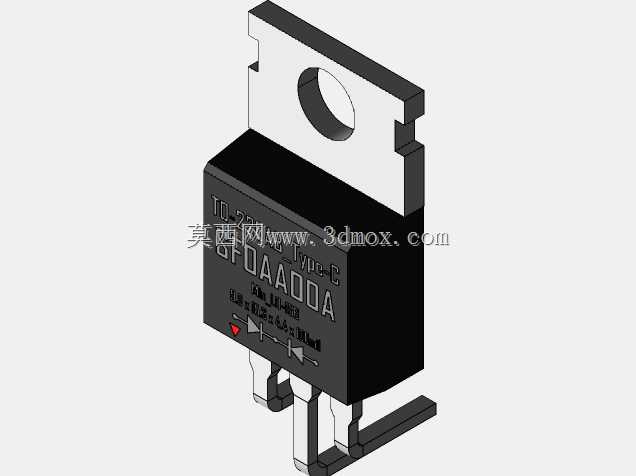

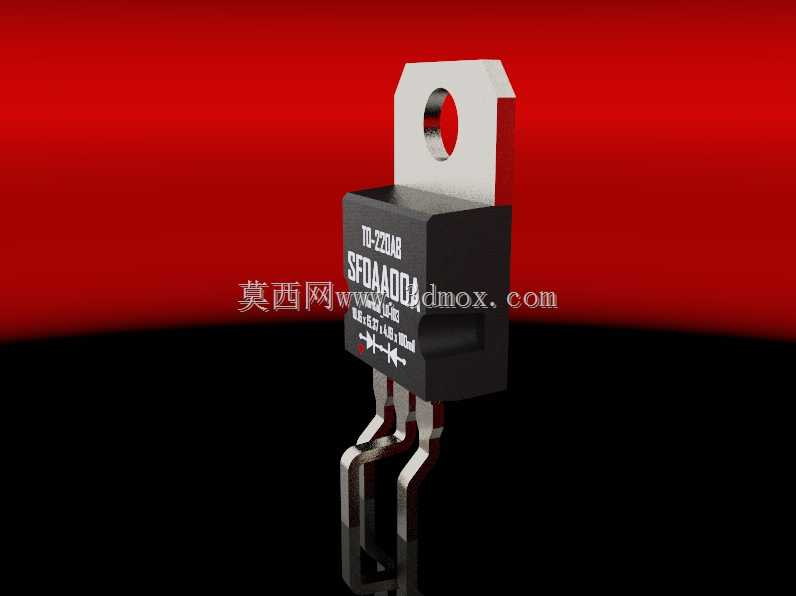

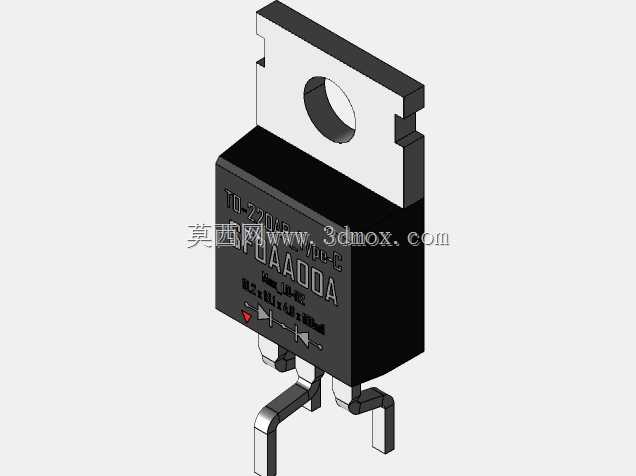

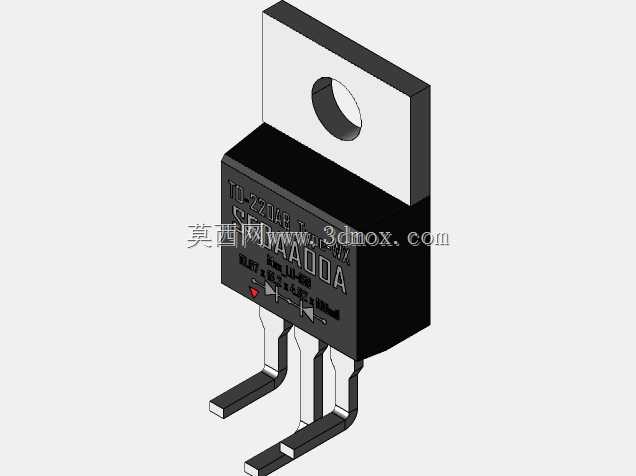

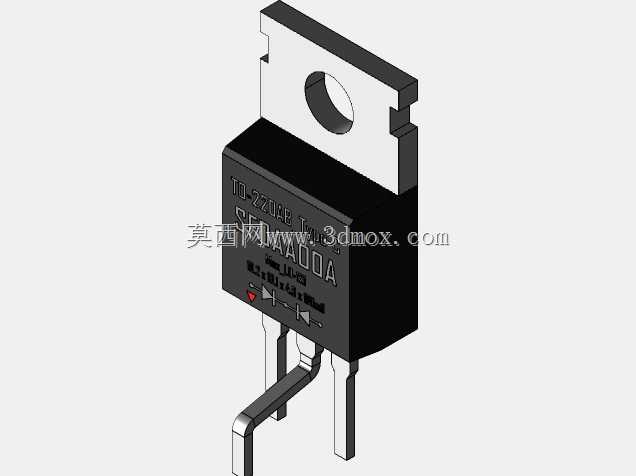

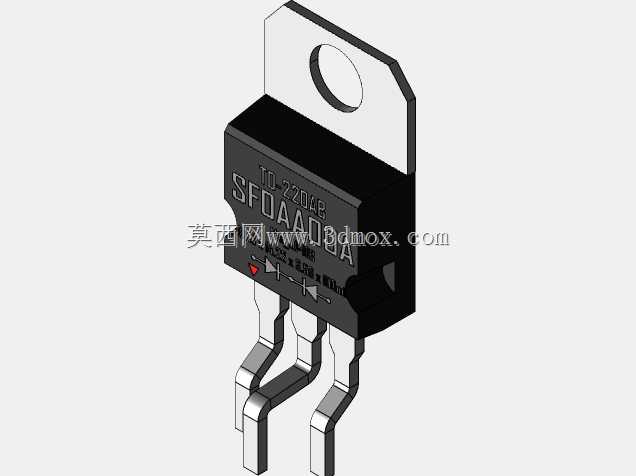

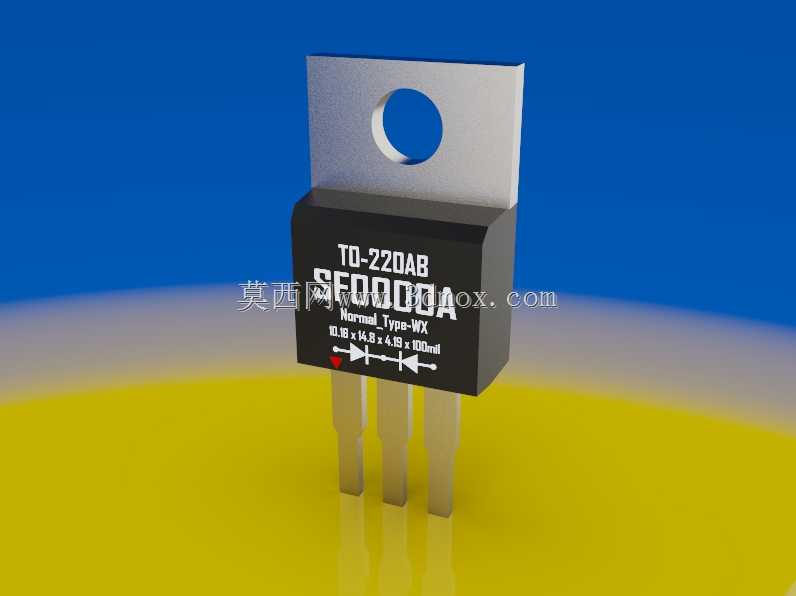

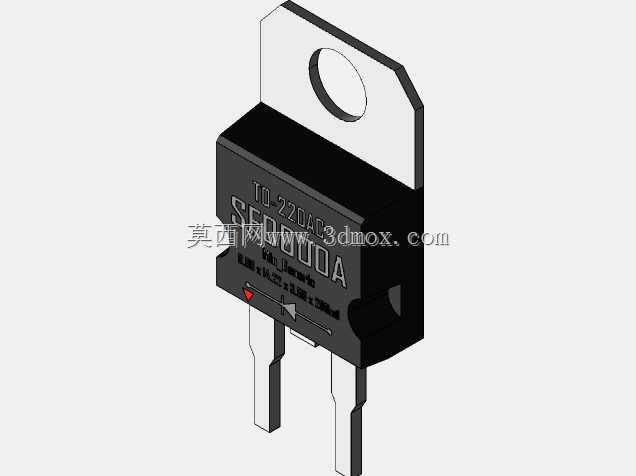

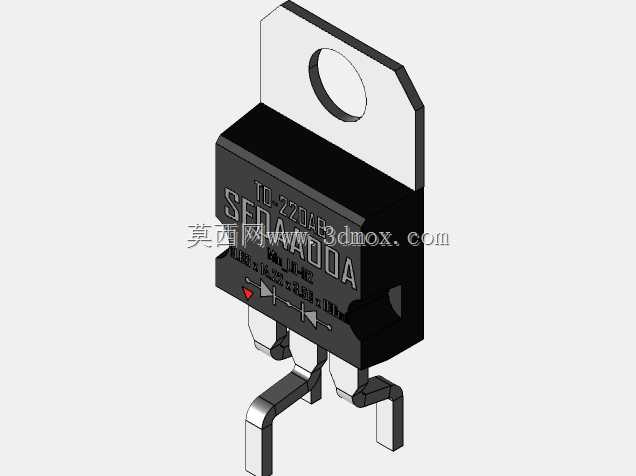

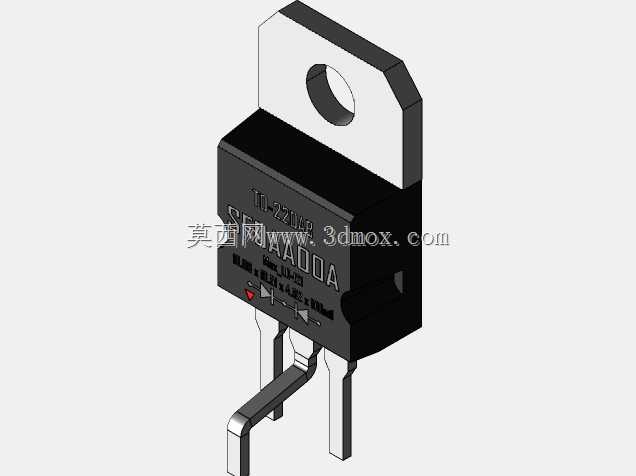

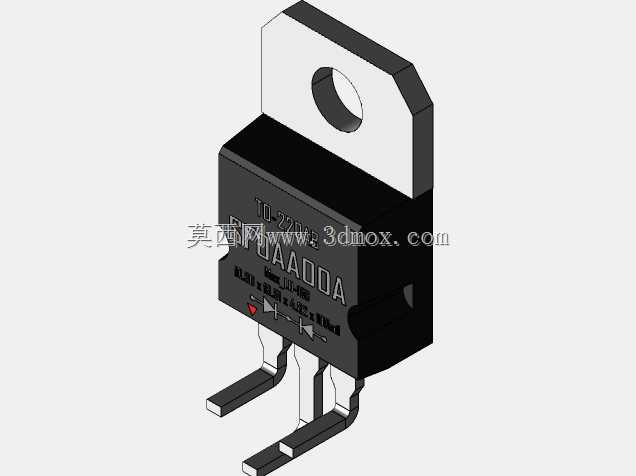

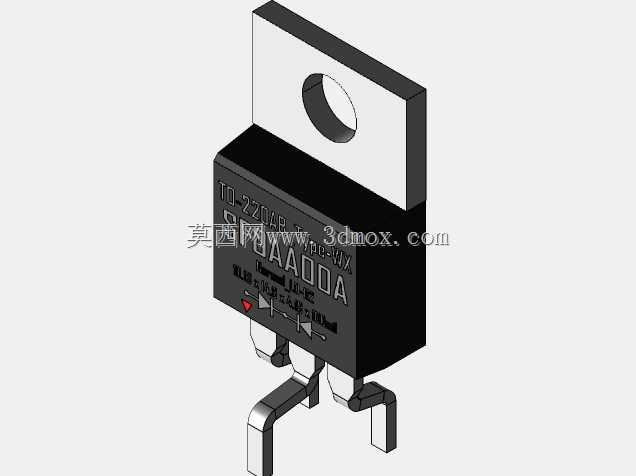

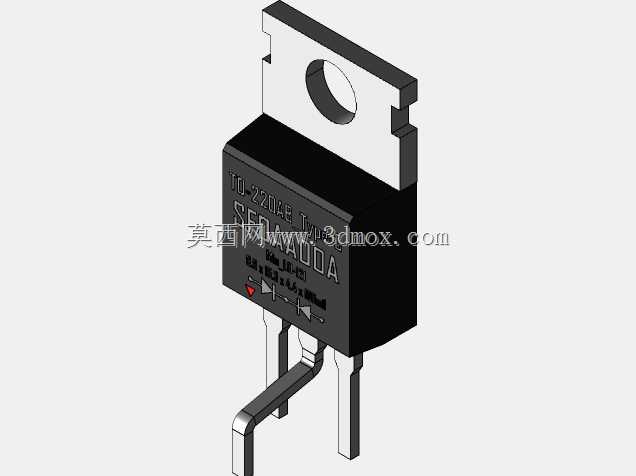

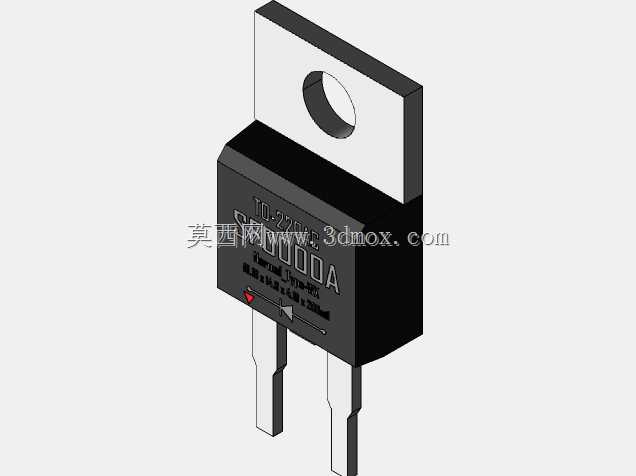

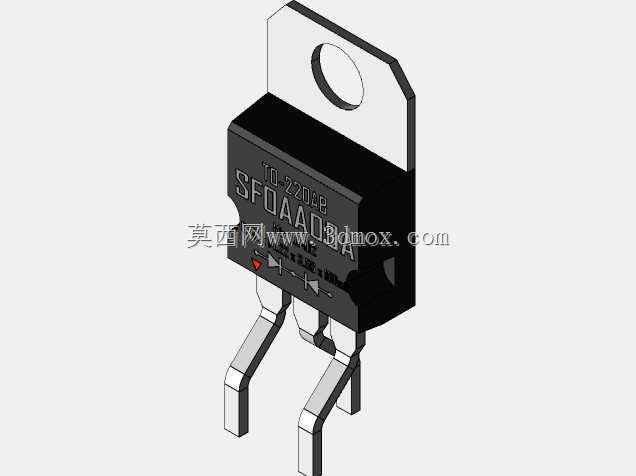

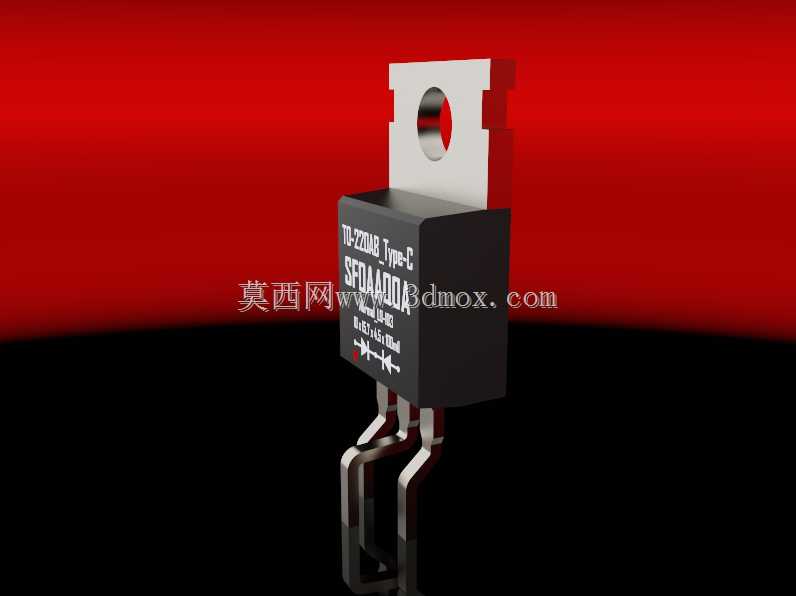

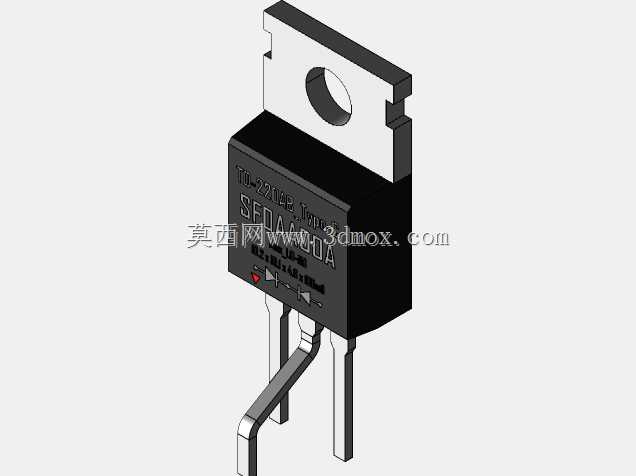

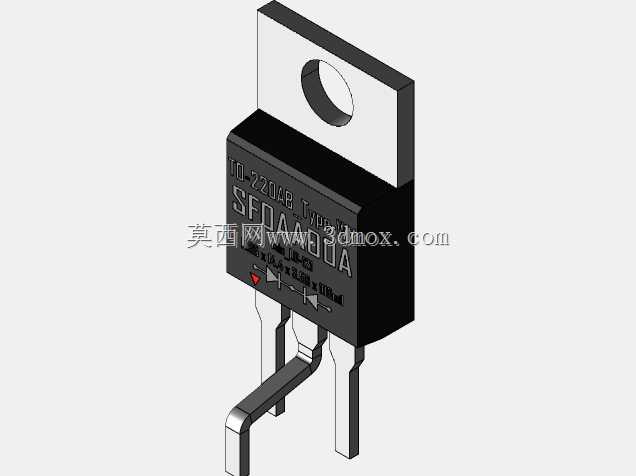

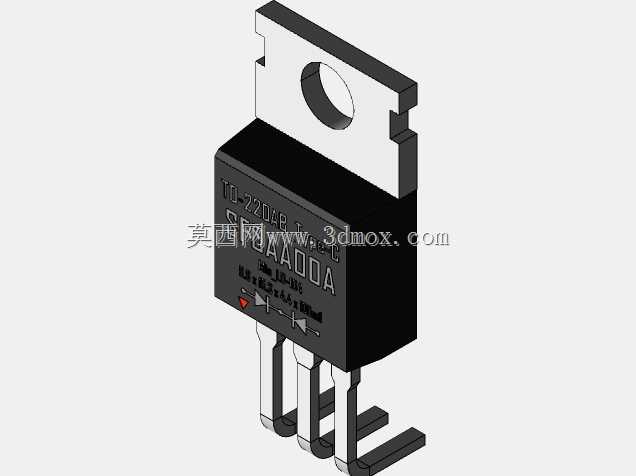

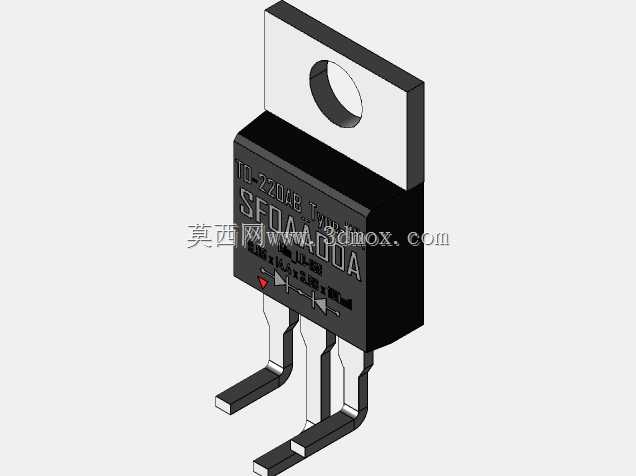

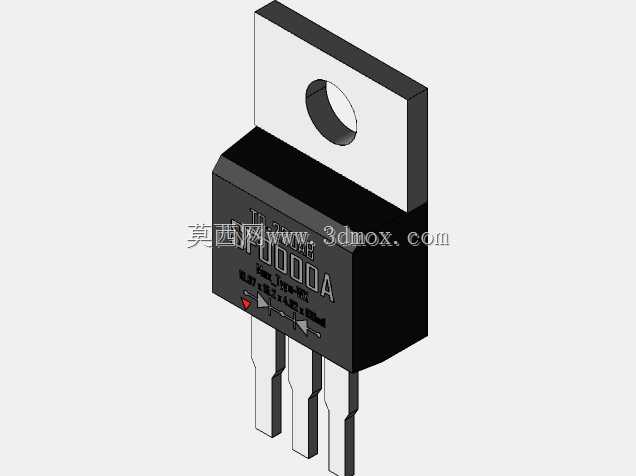

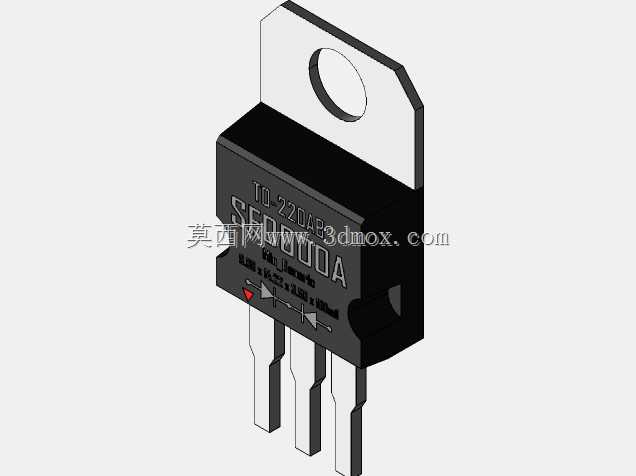

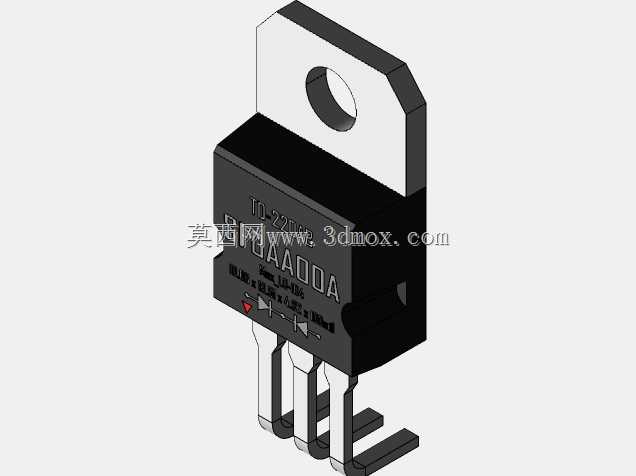

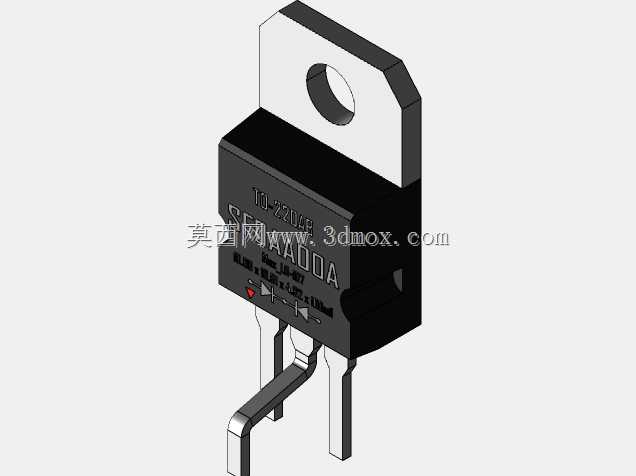

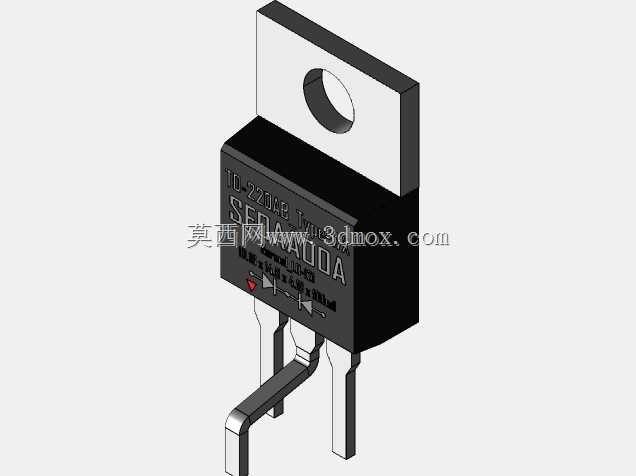

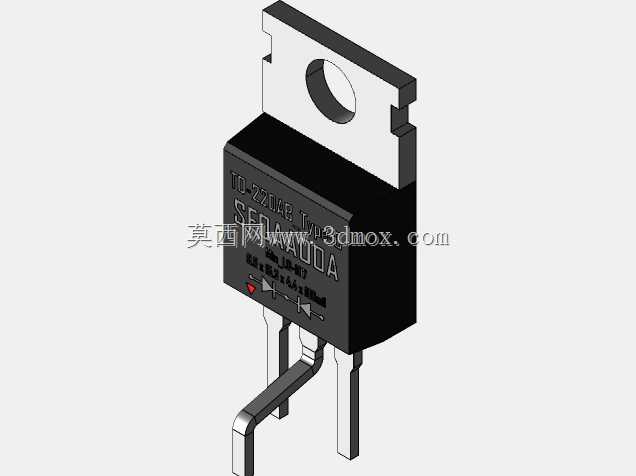

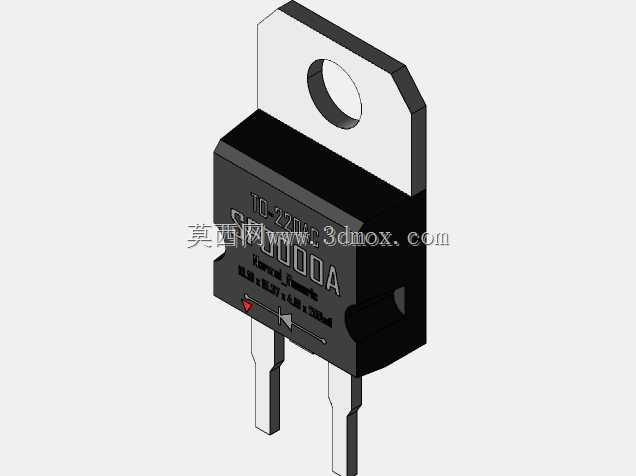

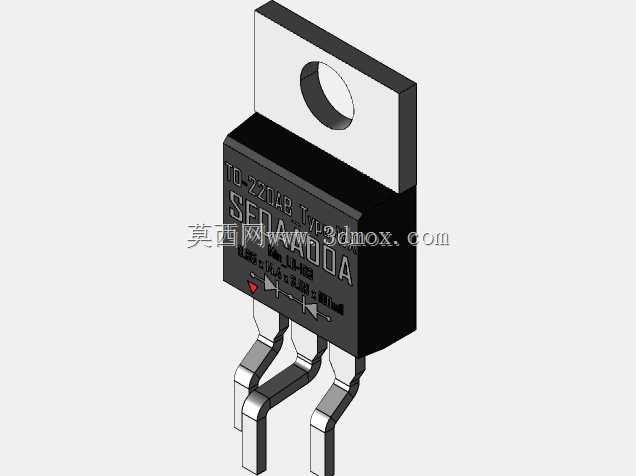

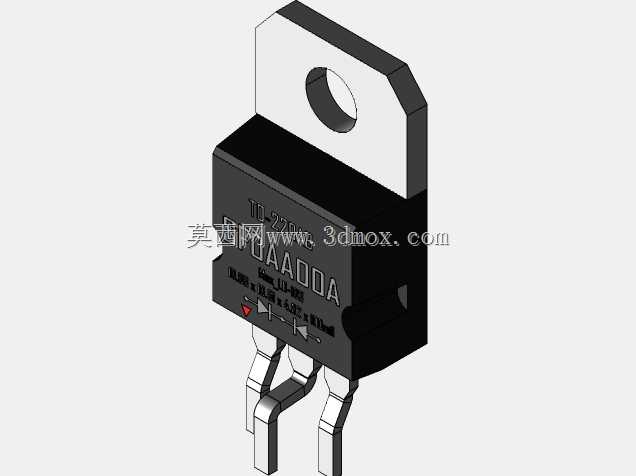

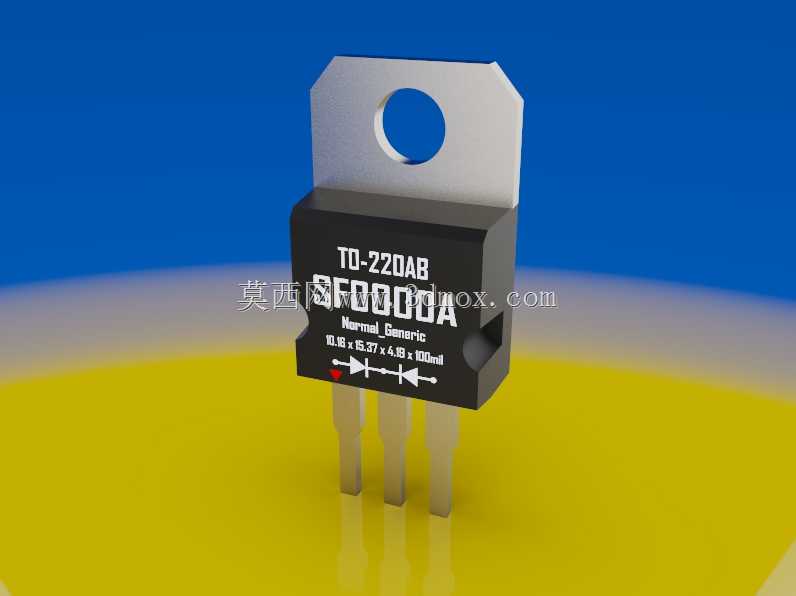

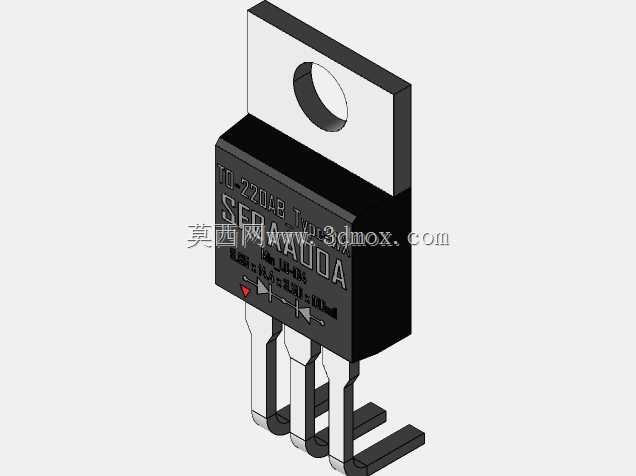

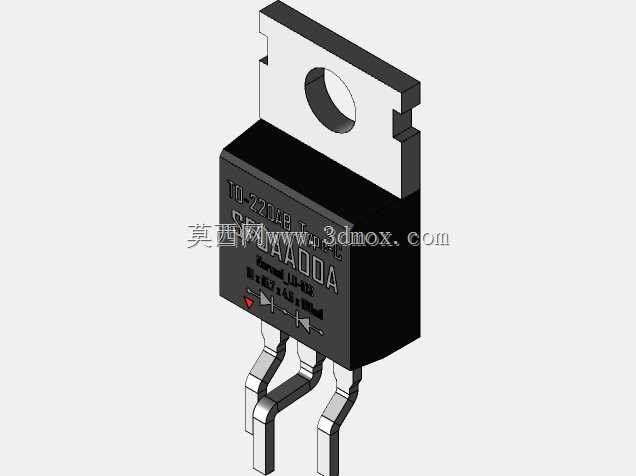

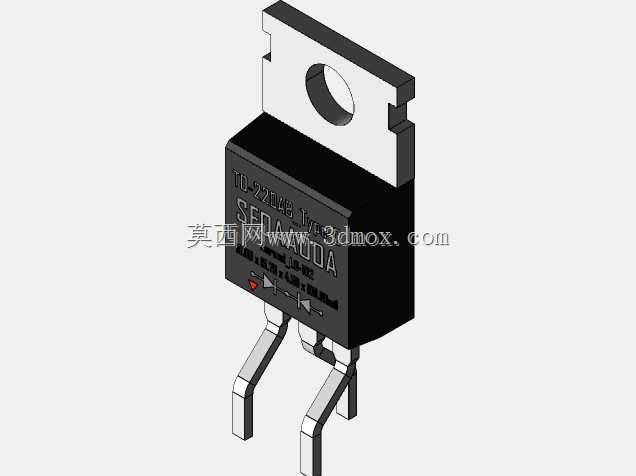

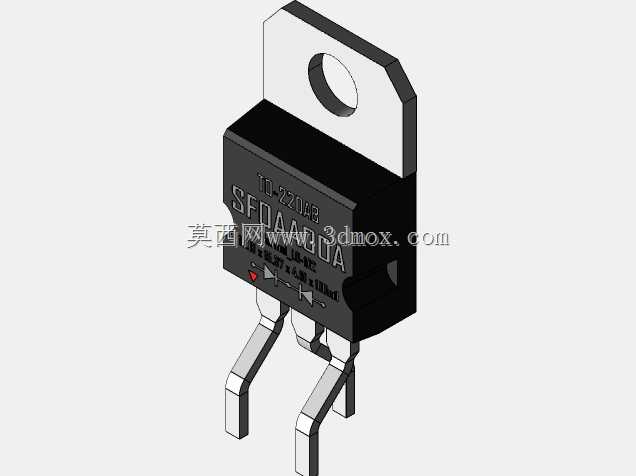

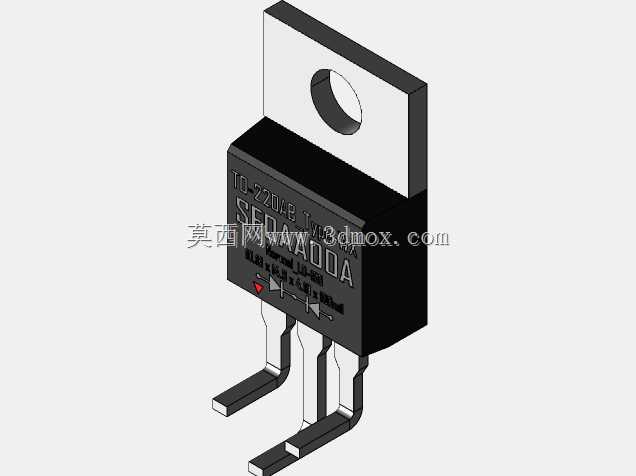

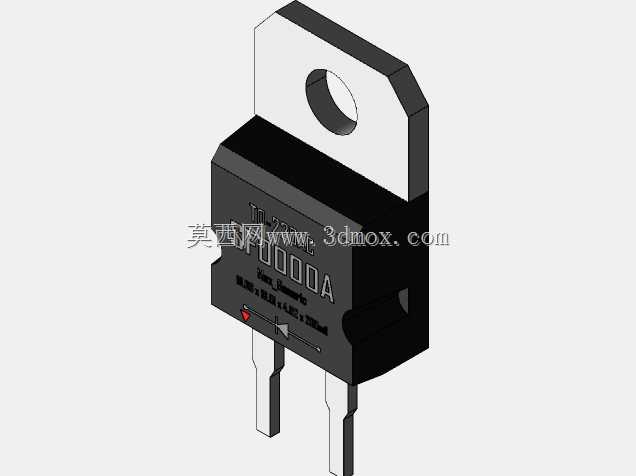

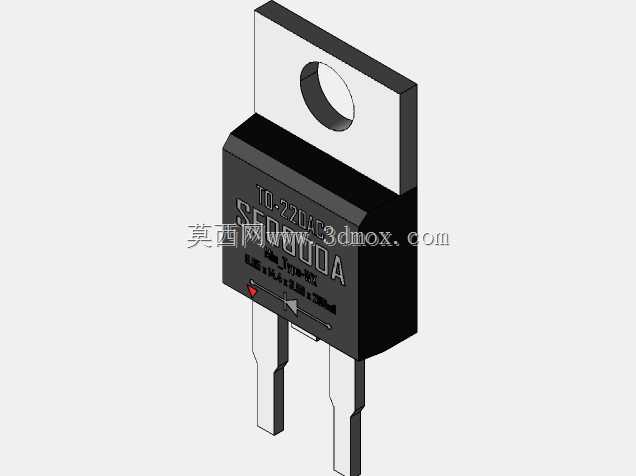

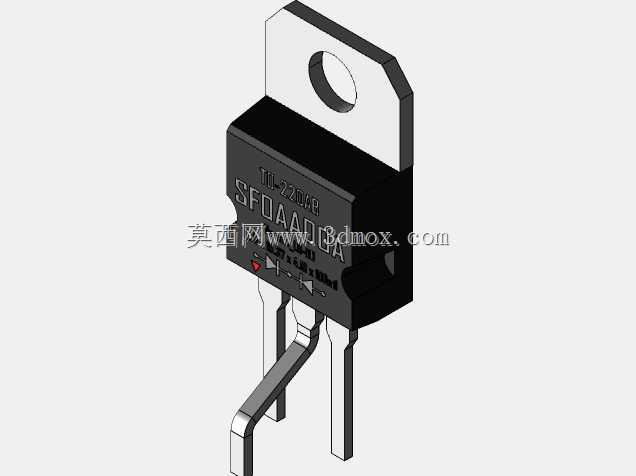

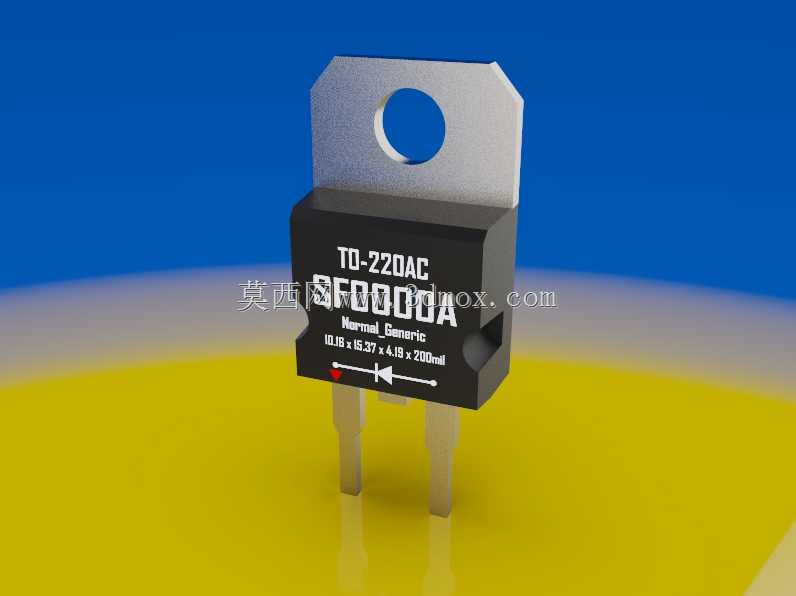

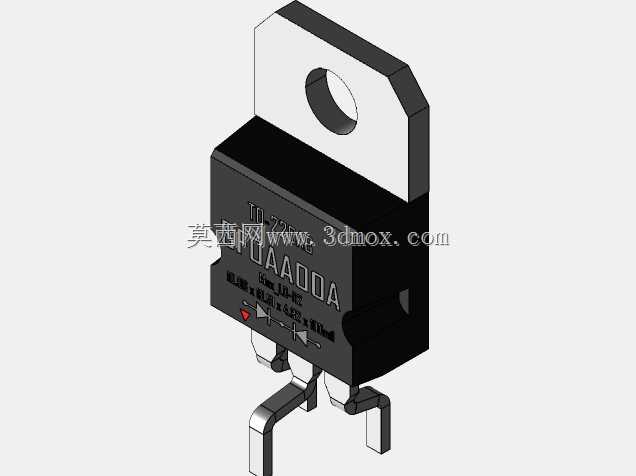

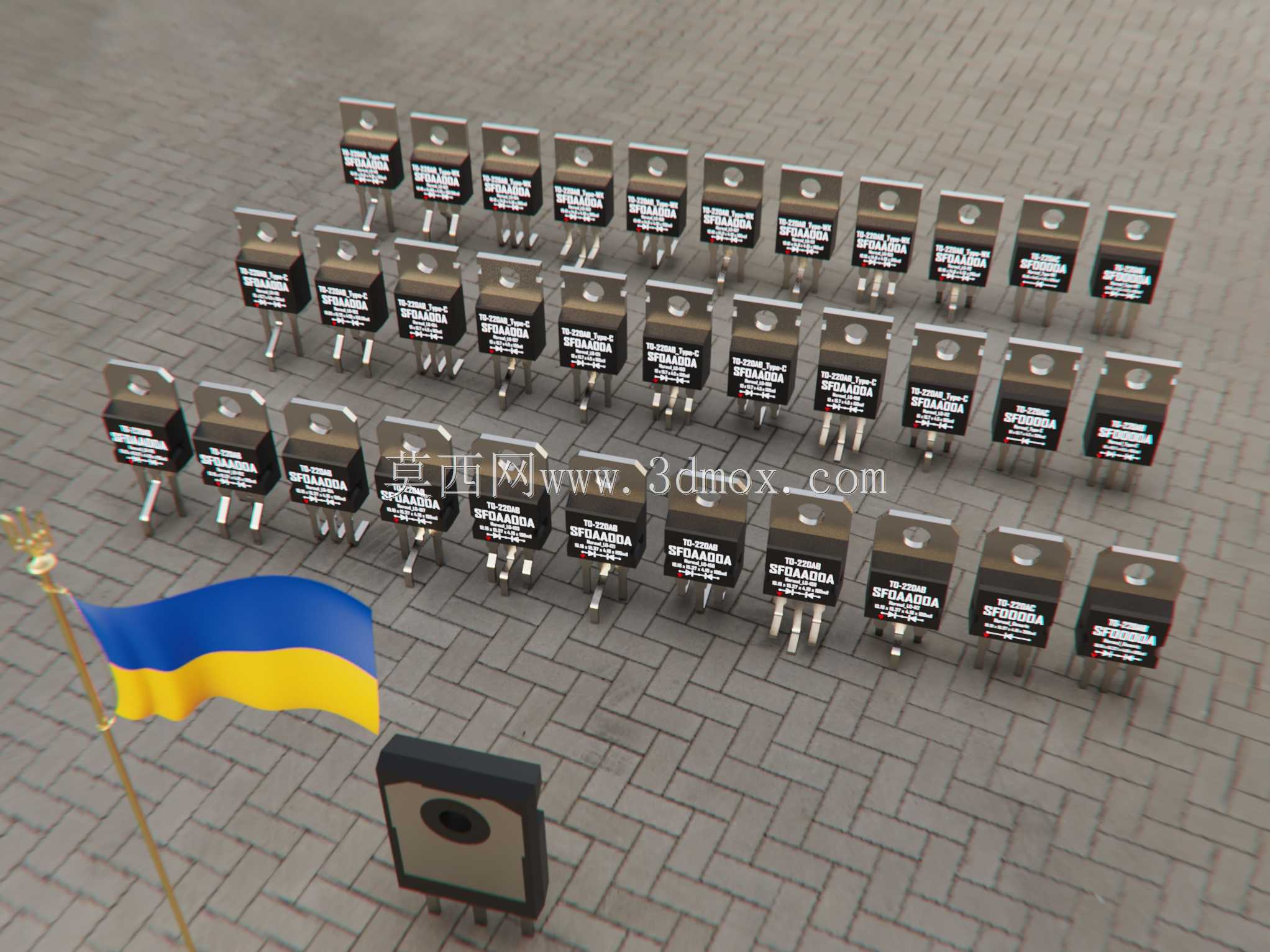

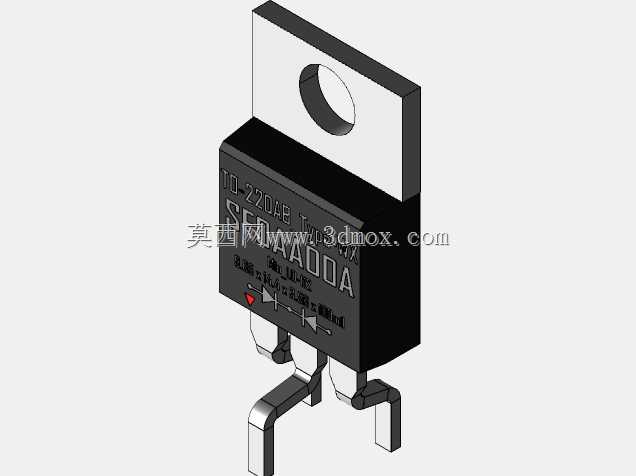

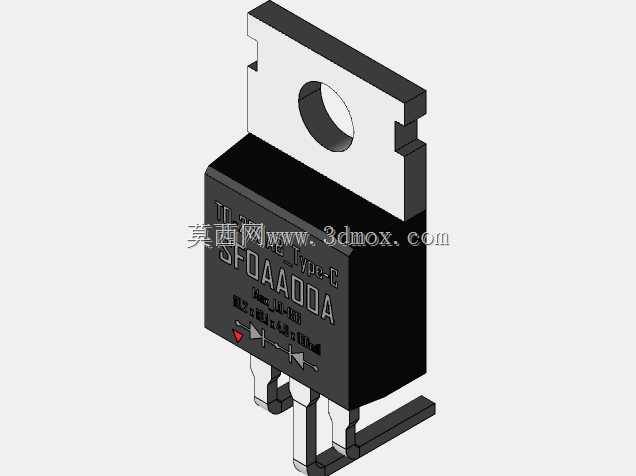

TO-220封装二极管外壳结构设计

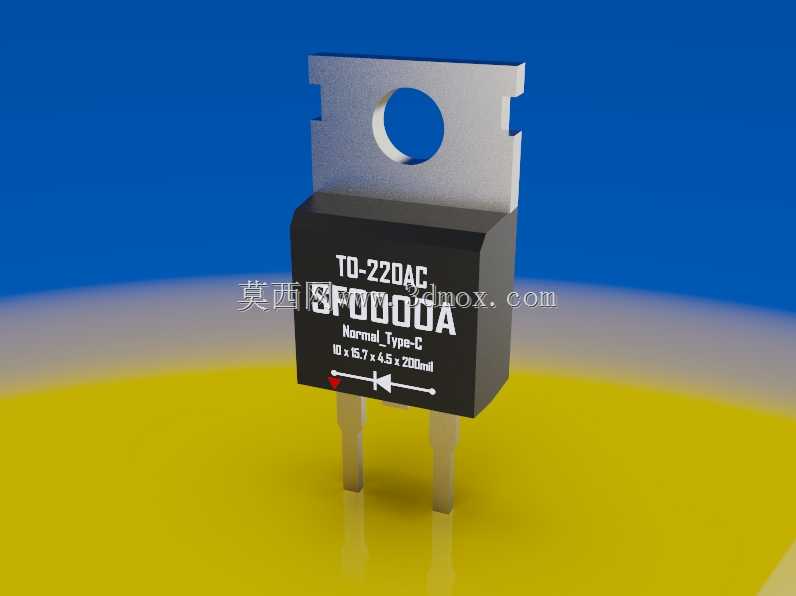

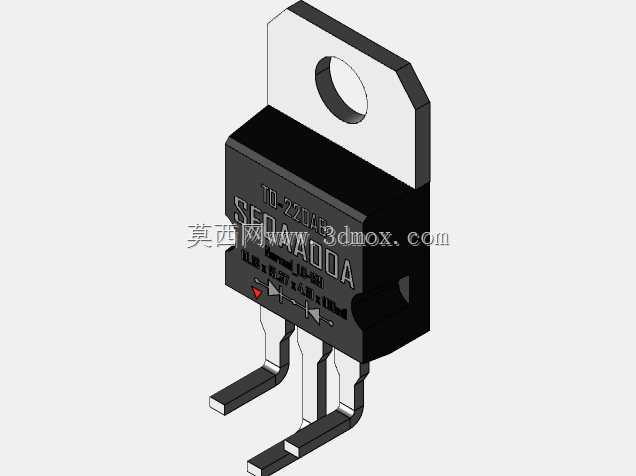

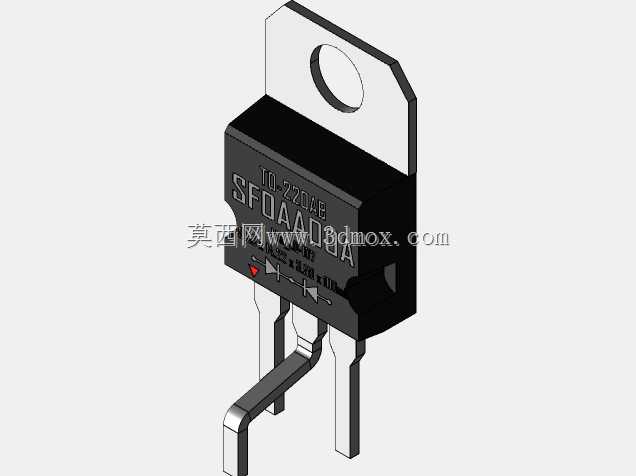

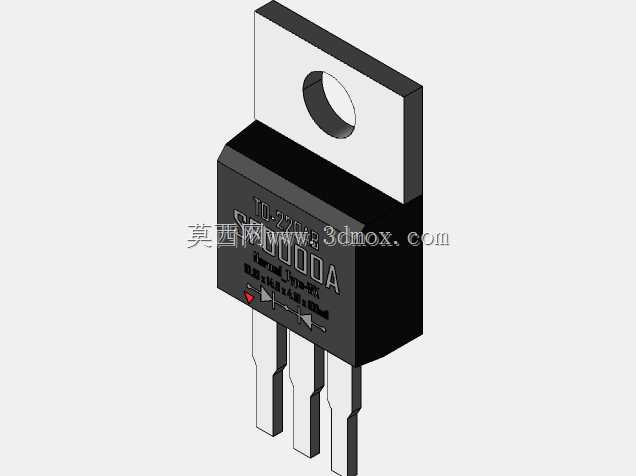

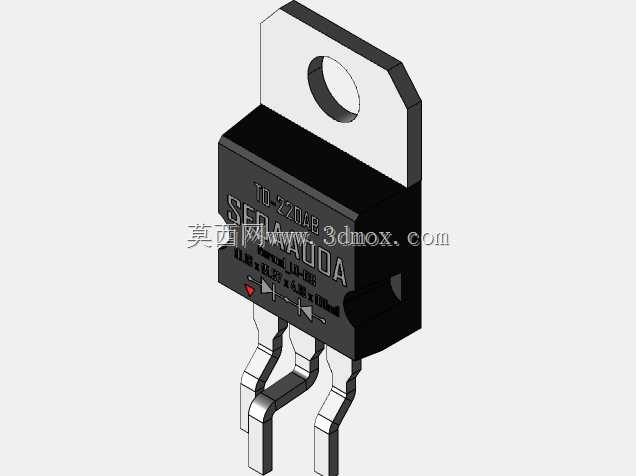

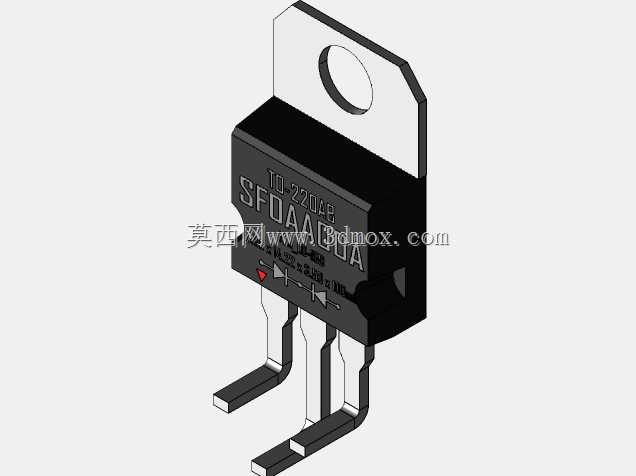

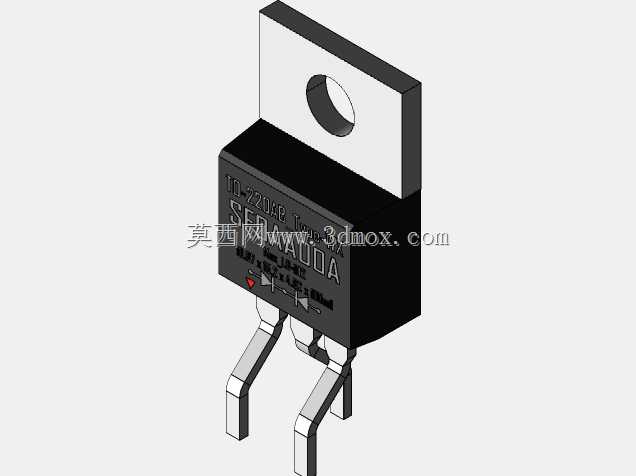

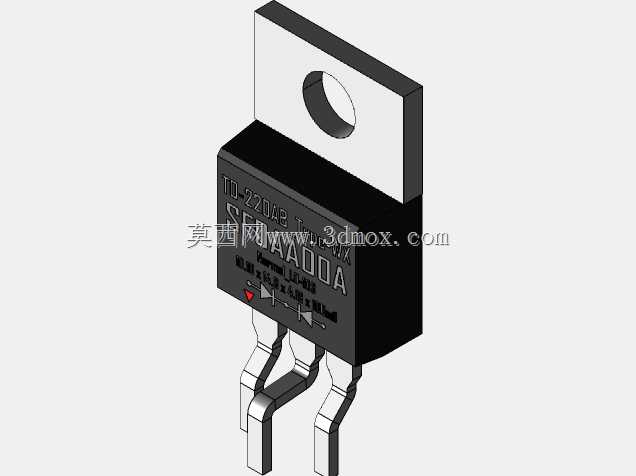

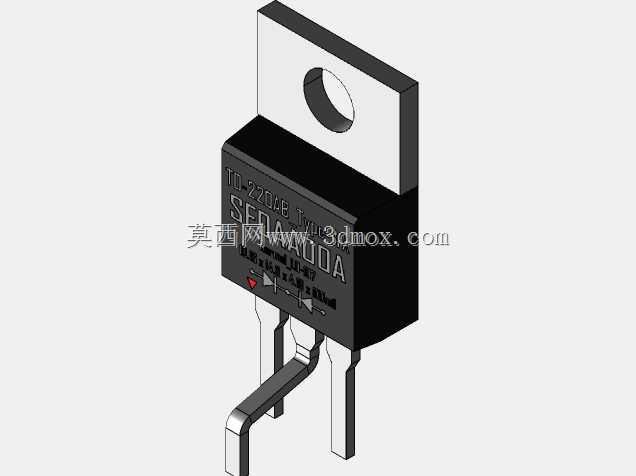

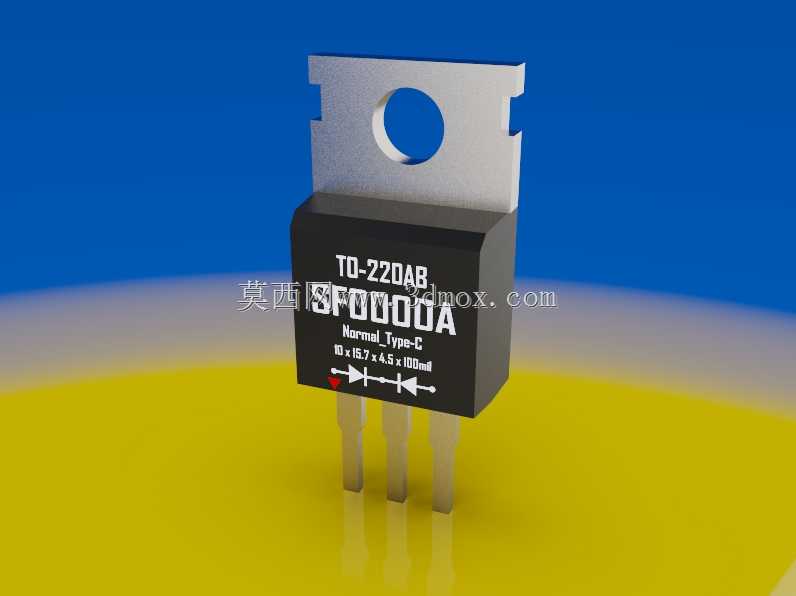

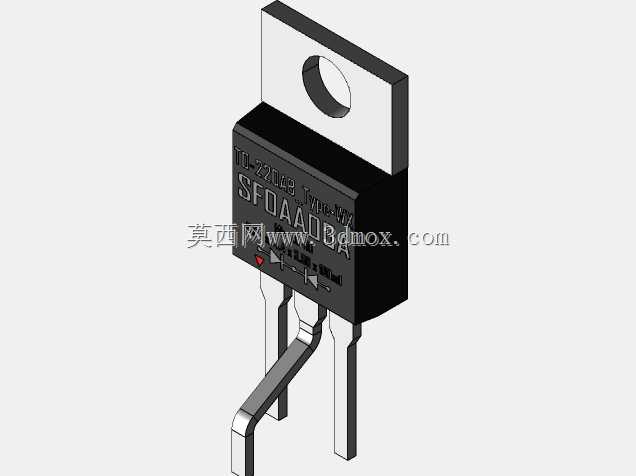

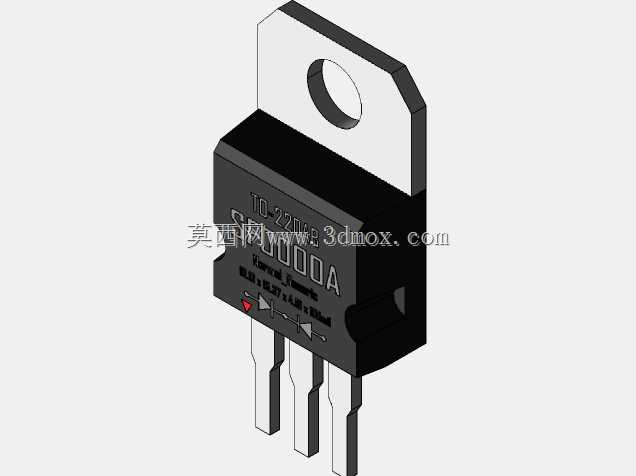

　　在电力电子控制板、工业电源模块、小功率驱动电路的PCB布局环节，TO-220封装的功率二极管是极为常见的分立器件，其外壳结构的标准化程度直接决定了器件安装适配性、散热效率与生产装配良率。这套外壳结构的设计完全围绕量产装配与实际工况需求展开，没有冗余的造型设计，所有尺寸边界都严格对应行业通用的安装规范。从结构细节来看，主体塑封部分预留了标准的安装固定孔位，可适配M3规格的固定螺丝，既可以直接锁附在PCB板的对应安装位，也能配合绝缘垫片锁在铝制散热片上，满足1-5A量级电流下的散热需求。引脚部分的尺寸公差控制在±0.1mm范围内，引脚间距、引脚伸出长度、引脚折弯位置都匹配波峰焊与手工焊的工艺要求，不会出现引脚过近导致的连锡、

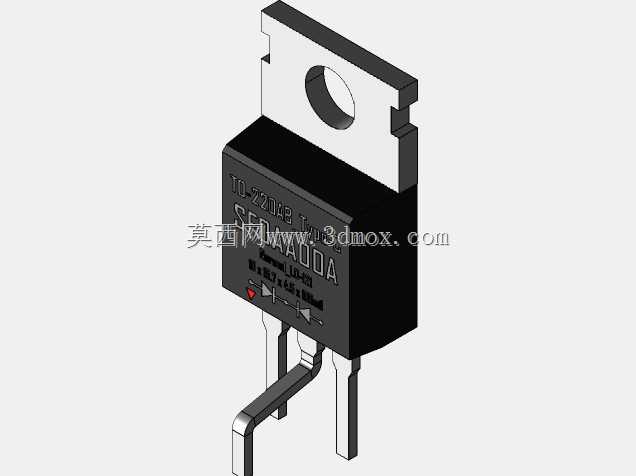

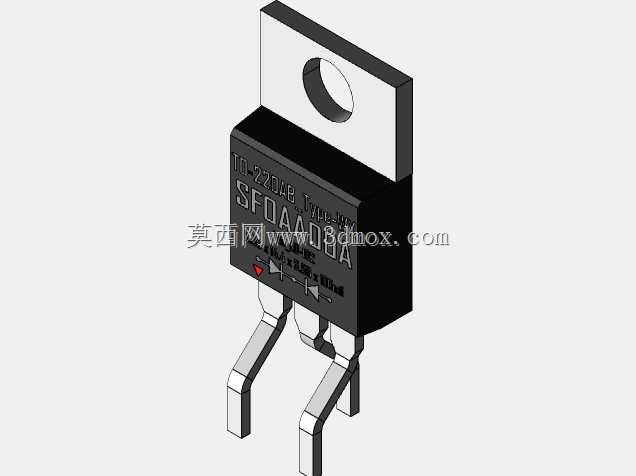

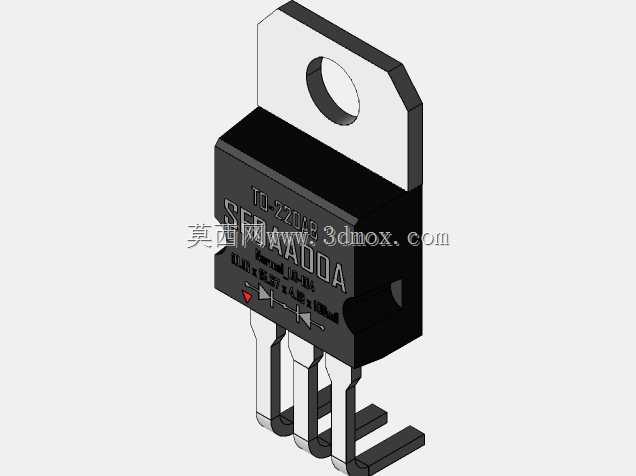

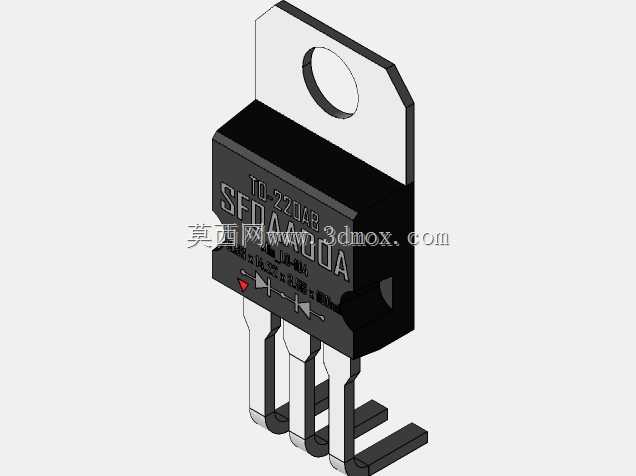

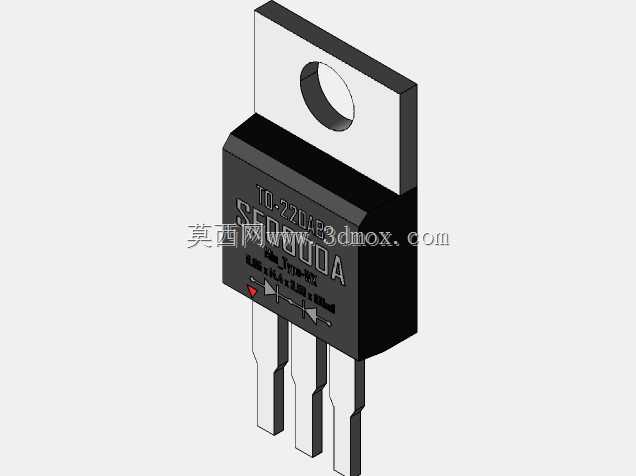

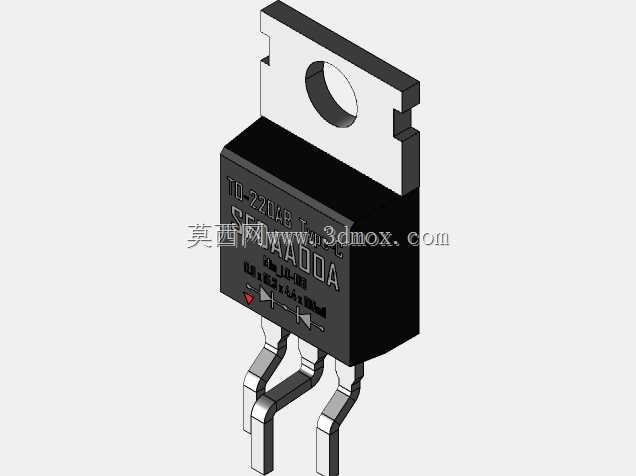

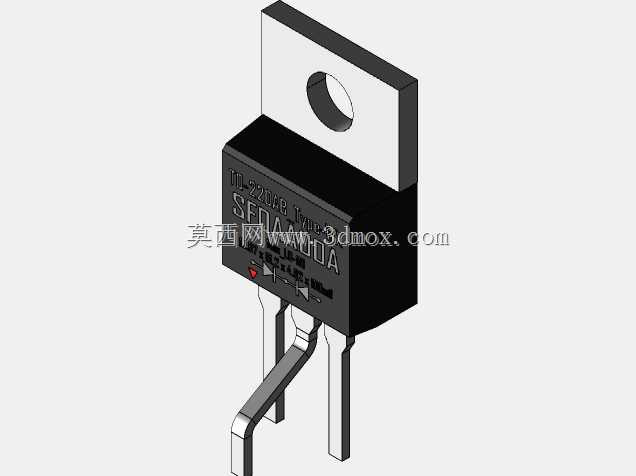

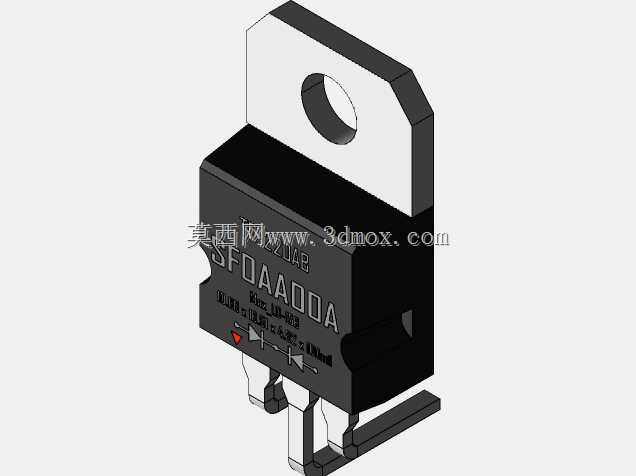

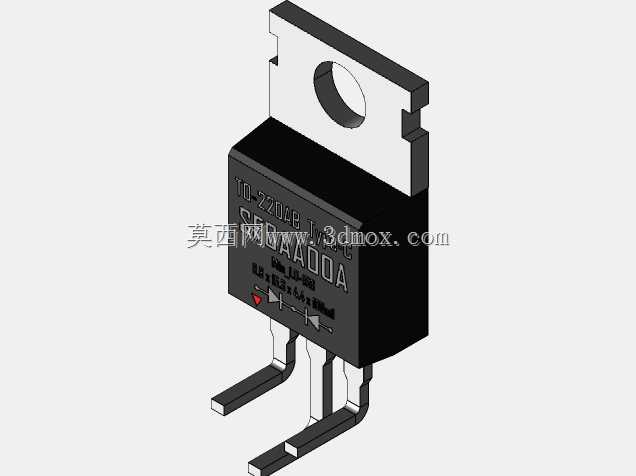

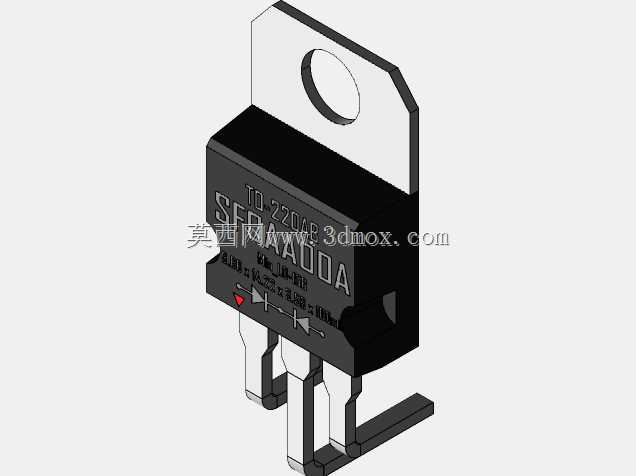

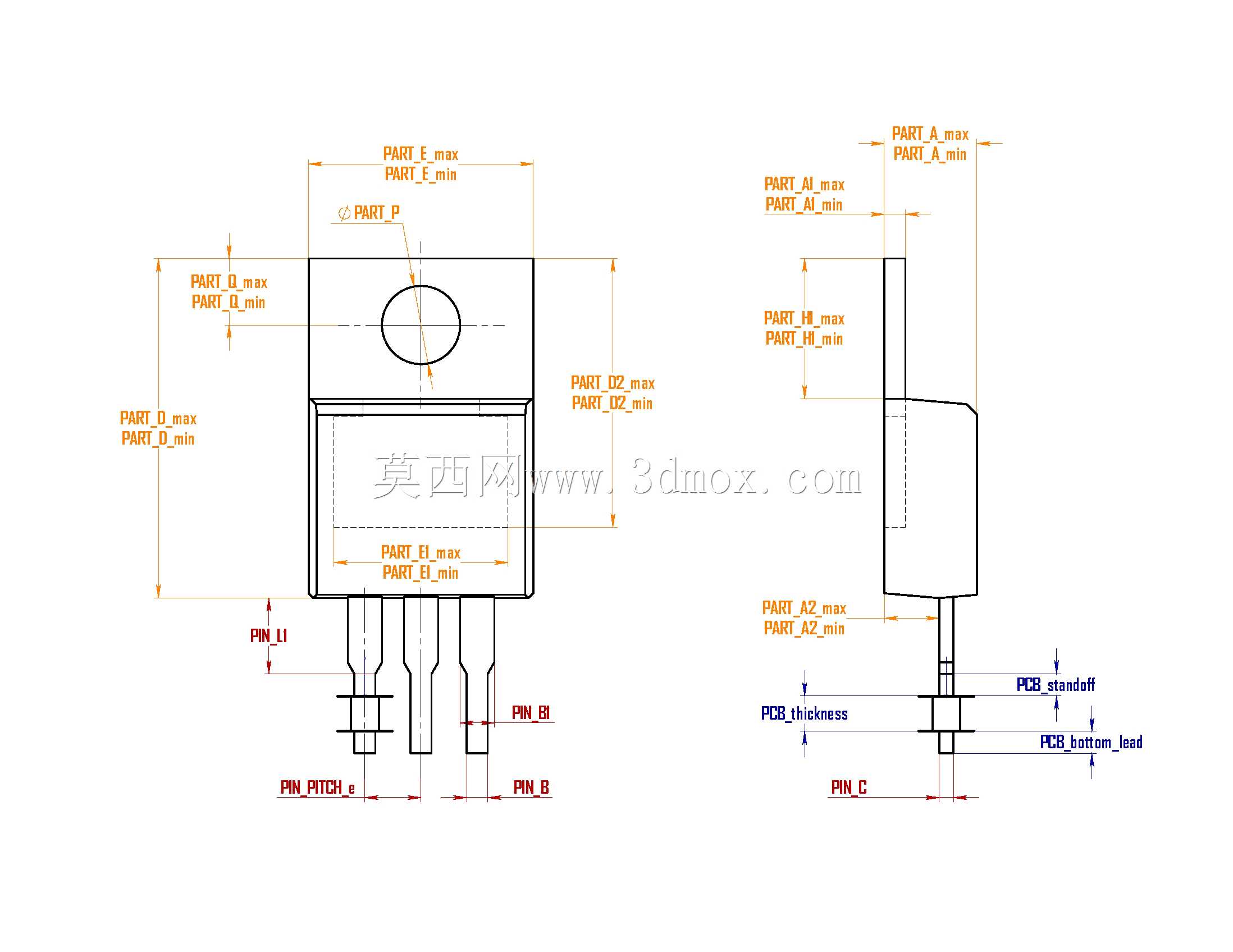

　　引脚长度不足无法穿过PCB通孔的问题。设计过程中特意区分了器件的最小、最大、正常三种尺寸边界，覆盖了不同厂商同封装器件的尺寸公差范围，结构工程师在做PCB布局时，可以直接调用这套模型做干涉检查，不用再反复核对不同厂商的器件手册，避免出现散热片与周边电容、电阻干涉，或者引脚与PCB焊盘对位偏差的问题。外壳的塑封轮廓做了微小的脱模斜度处理，对应注塑量产的工艺要求，不会出现注塑件粘模的问题，同时顶部的散热面平面度控制在0.05mm以内，保证和散热片贴合时的接触面积，降低热阻。针对PCB安装场景，模型还预留了PCB板厚、引脚伸出PCB底部长度的适配空间，焊盘位置的对应关系完全符合通用PCB设计规范，不管是做单面板还是双面板的布局，

　　都能直接套用。另外，结构上预留了绝缘套管的装配空间，当器件需要和散热片做绝缘隔离时，不用额外调整安装位尺寸，直接套入常规的TO-220绝缘粒、矽胶片即可完成装配。在做整机结构设计时，这套模型还能用来核对器件与外壳内壁的安全距离，避免出现器件顶部触碰塑料外壳、安规距离不足的问题，尤其是在小体积开关电源、电机驱动板的紧凑布局场景下，精准的外壳尺寸模型能大幅减少打样后的整改工作量。
