8-12mm胶带适配DIMA进料器组件结构

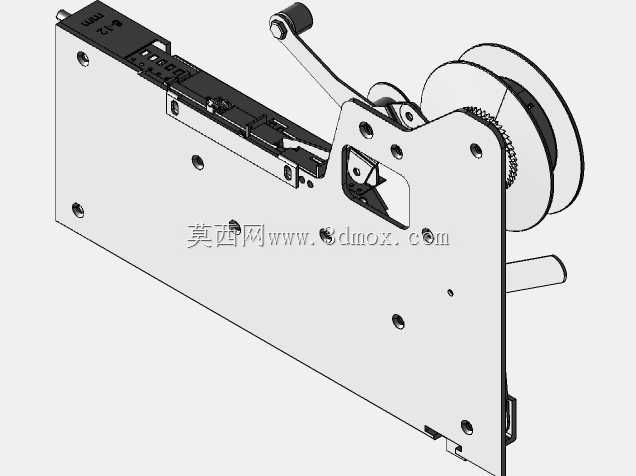

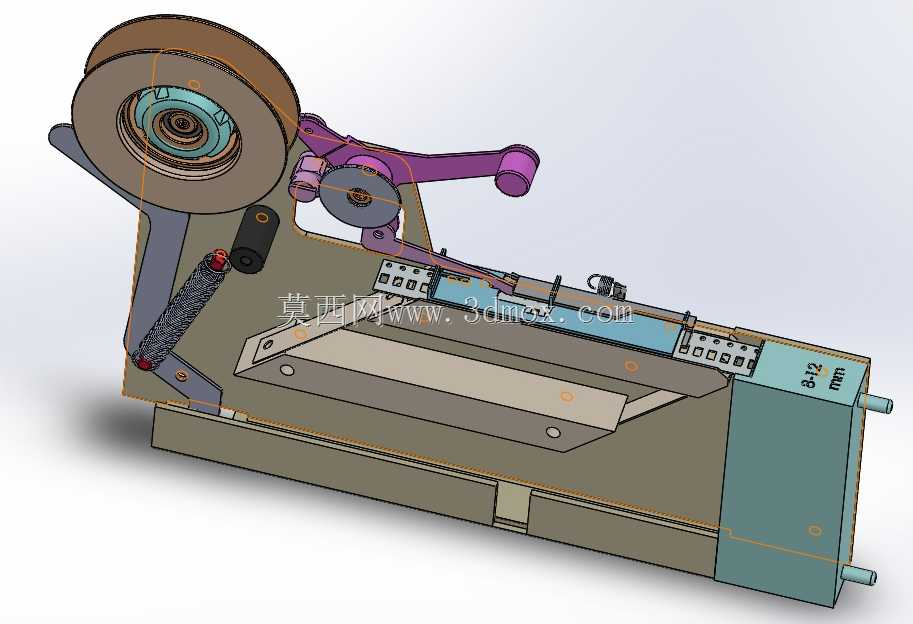

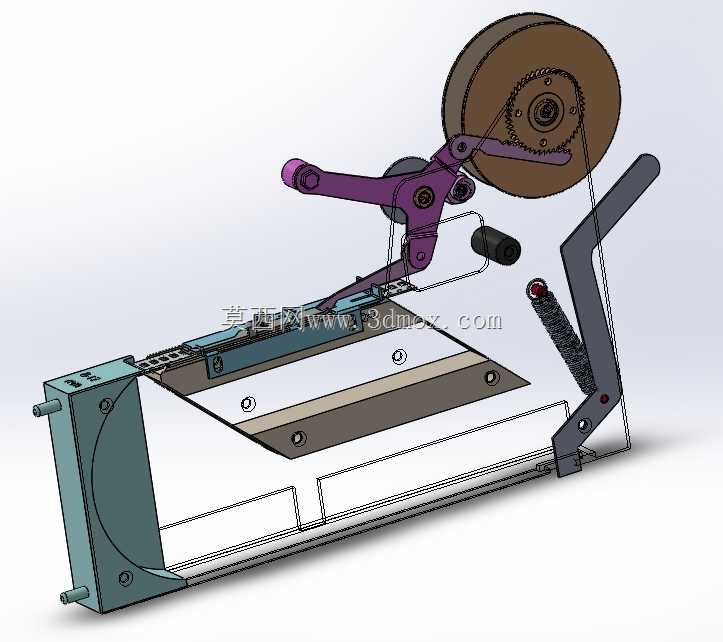

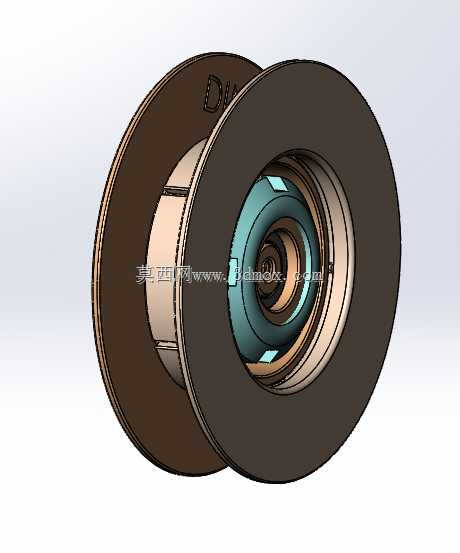

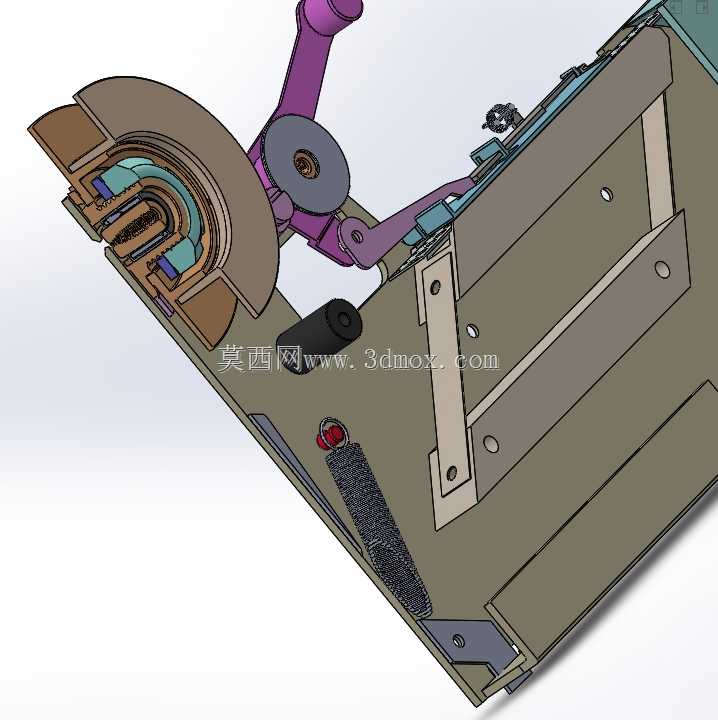

　　这款进料器组件主要面向SMT贴装、小型零件编带供料场景，适配8-12mm宽度的载带/胶带物料，核心作用是将卷装的编带物料按照设定步距稳定输送至取料工位，为后续的元件拾取、装配工序提供连续的物料供给，在小型桌面贴片机、非标自动化编带上料工位中有着较高的复用价值。从结构设计来看，组件集成了线轴安装位、张紧调节机构、步距导向槽、载带压合结构几个核心部分，线轴位采用悬臂式支撑结构，可快速拆装料卷，适配常规内径的编带料盘，料盘旁设置的紫色摆臂结构为阻尼张紧组件，通过铰接点的扭簧提供持续张紧力，避免料卷转动惯性导致的载带松垮、偏移问题，张紧力可通过摆臂旁的调节旋钮微调，适配不同厚度、不同抗拉强度的胶带材质。

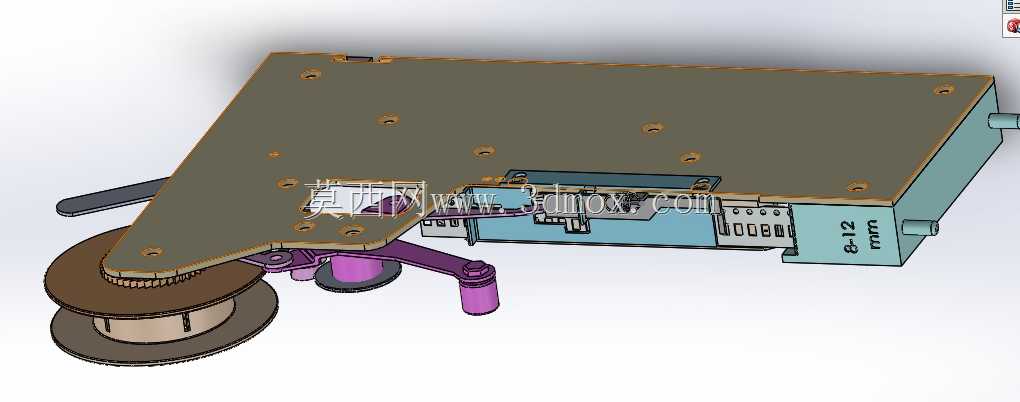

　　组件的主体基座采用一体化折弯+铣削加工的结构形式，底部为平直安装面，预留了多组安装固定孔位，可直接固定在设备的安装台面上，不需要额外设计转接支架，基座上的导向槽严格匹配8-12mm载带的宽度尺寸，槽内设置了定位凸点，可卡入载带的同步齿孔，保证送料步距的精度，避免载带在输送过程中出现左右窜动。靠近出料端的位置设置了压料弹片结构，可将载带上的盖膜平稳剥离，同时压住载带本体，保证取料位置的元件位置稳定，不会因为载带翘曲导致取料失败。设计过程中所有的运动铰接点都预留了轴承安装位，长期往复运动下的磨损量可控，组件侧面标注了8-12mm的宽度适配范围，可通过调整导向槽内的挡块位置，快速切换适配不同宽度的载带，不需要更换整个进料器主体。

　　需要注意的是，建模过程中仅保留了核心功能结构的弹簧、铰接件，部分细小的定位弹簧、紧固件未完全在模型中体现，实际加工装配时需要根据安装空间补充对应的标准件，安装时需要保证基座安装面的平面度公差在0.1mm以内，避免导向槽倾斜导致载带卡滞，线轴的安装同轴度需要控制在0.2mm以内，防止料卷转动时出现偏摆，影响张紧结构的正常工作。
