NEMA254JM带法兰底脚安装电机结构

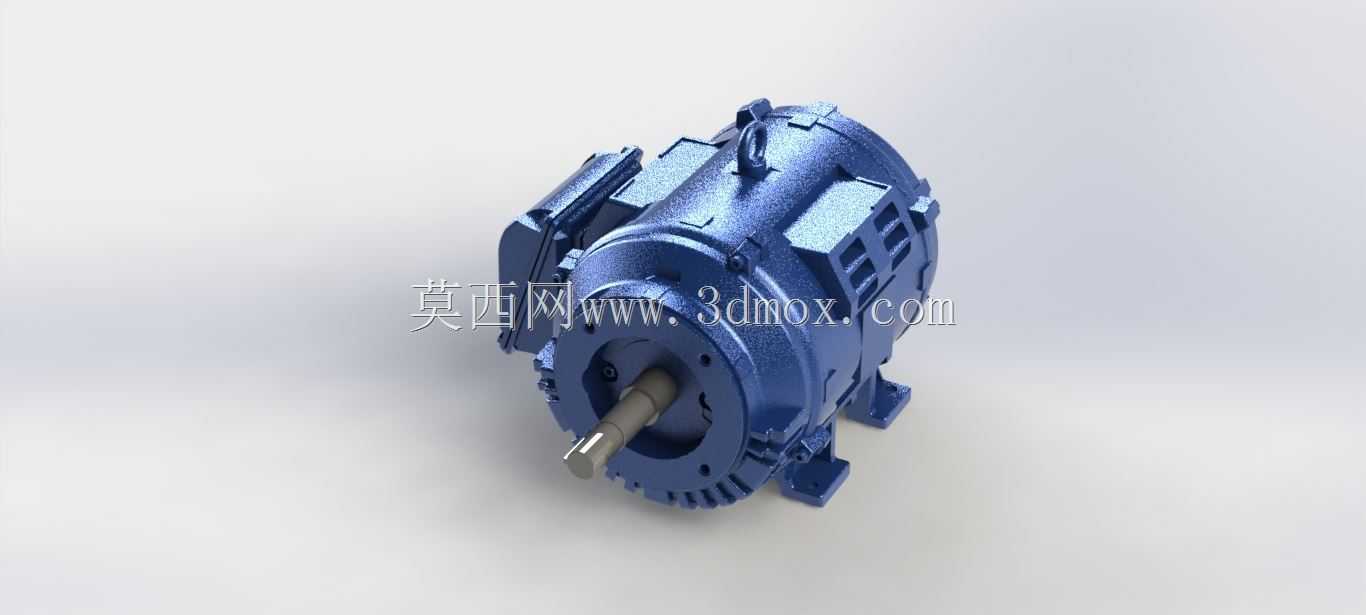

　　这款NEMA标准254JM规格电机的三维结构，适配美标工业设备的动力配套场景，在机床辅机、通用输送设备、中小型泵组配套、工业风机驱动等场景中应用广泛，作为动力输出核心部件，负责将电能转化为旋转机械能，为整套设备提供稳定的扭矩输出。从结构设计来看，模型完整还原了带顶法兰与底脚安装的双安装位结构，这种双安装形式的设计初衷，是为了适配不同设备的安装空间需求：当设备预留卧式安装平面时，可通过底部四个带安装孔的底脚完成固定，底脚的加强筋结构做了加厚处理，能抵消电机运行时的径向振动，避免长期运行出现安装位开裂的问题；当设备需要立式法兰对接安装时，可直接通过前端法兰端盖的止口与配套设备的安装面定位，止口的公差配合按照H7/k6的过渡配合设计，

　　能保证电机轴与被驱动部件的同轴度，减少联轴器的偏磨损耗。模型的外形尺寸严格遵循NEMA254JM的标准边界，轴伸长度、轴径、法兰安装孔距、底脚安装孔的孔距与孔径都完全符合对应标准的尺寸要求，在做设备布局设计时，可直接调用该模型完成安装空间的干涉检查，不需要反复核对标准尺寸，能大幅缩短设备选型与布局的周期。从功能特性来看，电机外壳采用散热筋一体化的铸铁结构设计，周向均匀分布的横向散热筋能增大外壳与空气的接触面积，配合尾部的风罩与风叶结构，可在电机运行时带走定子绕组产生的热量，保证电机在额定负载下的温升控制在绝缘等级允许的范围内。接线盒设置在机座侧面，预留了足够的接线空间，方便现场布线时的线缆接入与固定，接线盒的密封结构也做了还原，

　　能适配一般工业车间的防尘防护需求。吊环结构设置在机座顶部，方便设备安装时的吊装转运，避免吊装过程中磕碰散热筋或者端盖结构。在建模逻辑上，该模型将定子机座、前后端盖、输出轴、底脚、接线盒、吊环、风罩等部件做了独立的结构拆分，每个部件的装配关系都完全按照实际电机的装配逻辑设置，比如前端盖与机座的止口定位、轴承位的配合尺寸、输出轴与轴承内圈的配合公差都有准确的结构体现，做结构改进或者二次设计时，可直接对单个部件进行编辑修改，不需要重新拆分模型。对于做设备成套设计的工程师来说，这类标准规格的电机模型可以直接导入装配体中，完成动力单元的布局，核对与被驱动部件的连接尺寸，检查安装空间是否存在干涉，避免实际生产装配时出现安装位不匹配、轴伸长度不够或者过长的问题。同时模型还原的散热筋、接线盒等外部结构，也能帮助工程师在做设备外罩设计时，预留足够的散热空间与接线操作空间，避免后期出现散热不良或者接线操作不便的问题。
