十八头旋转式饮料灌装生产设备结构

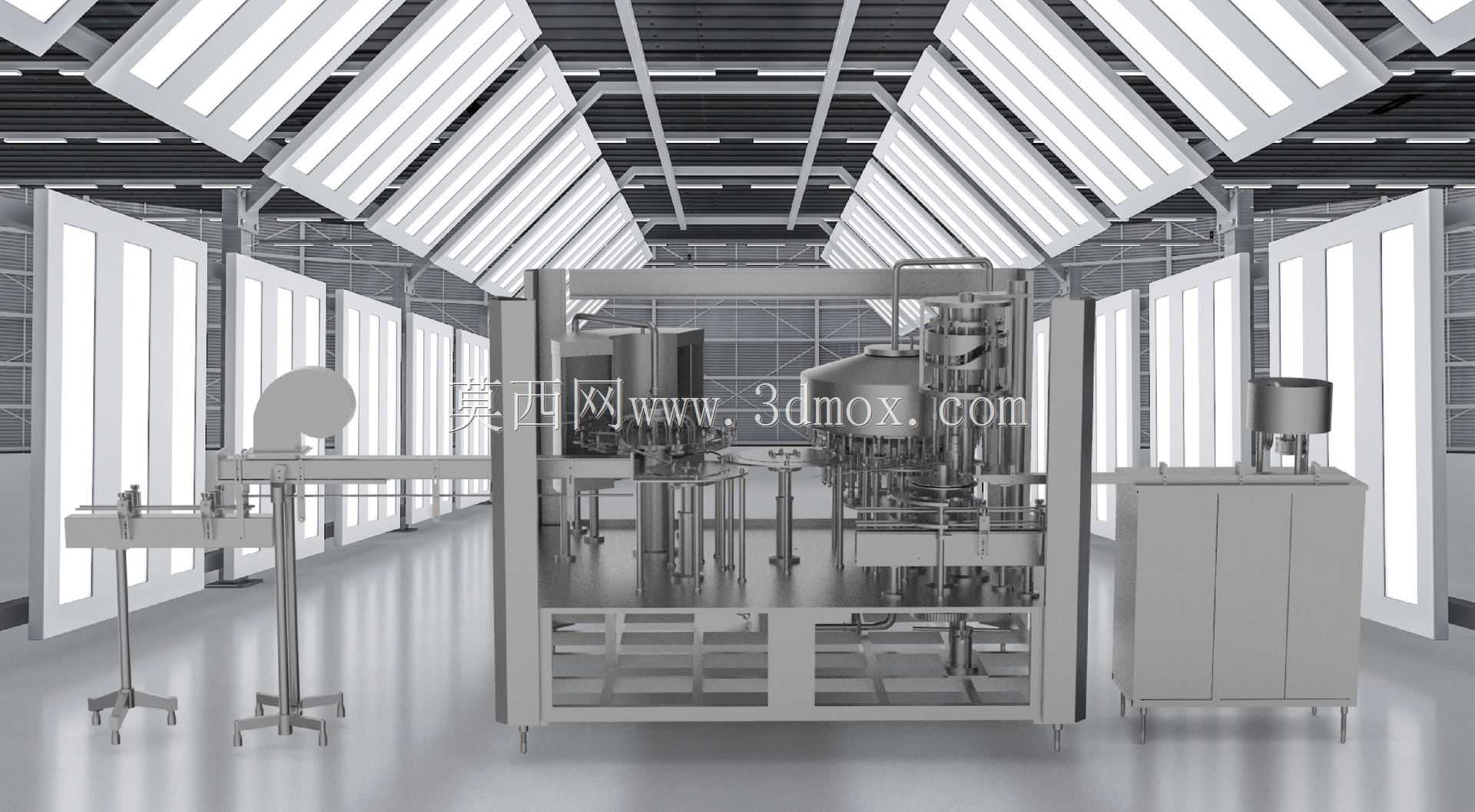

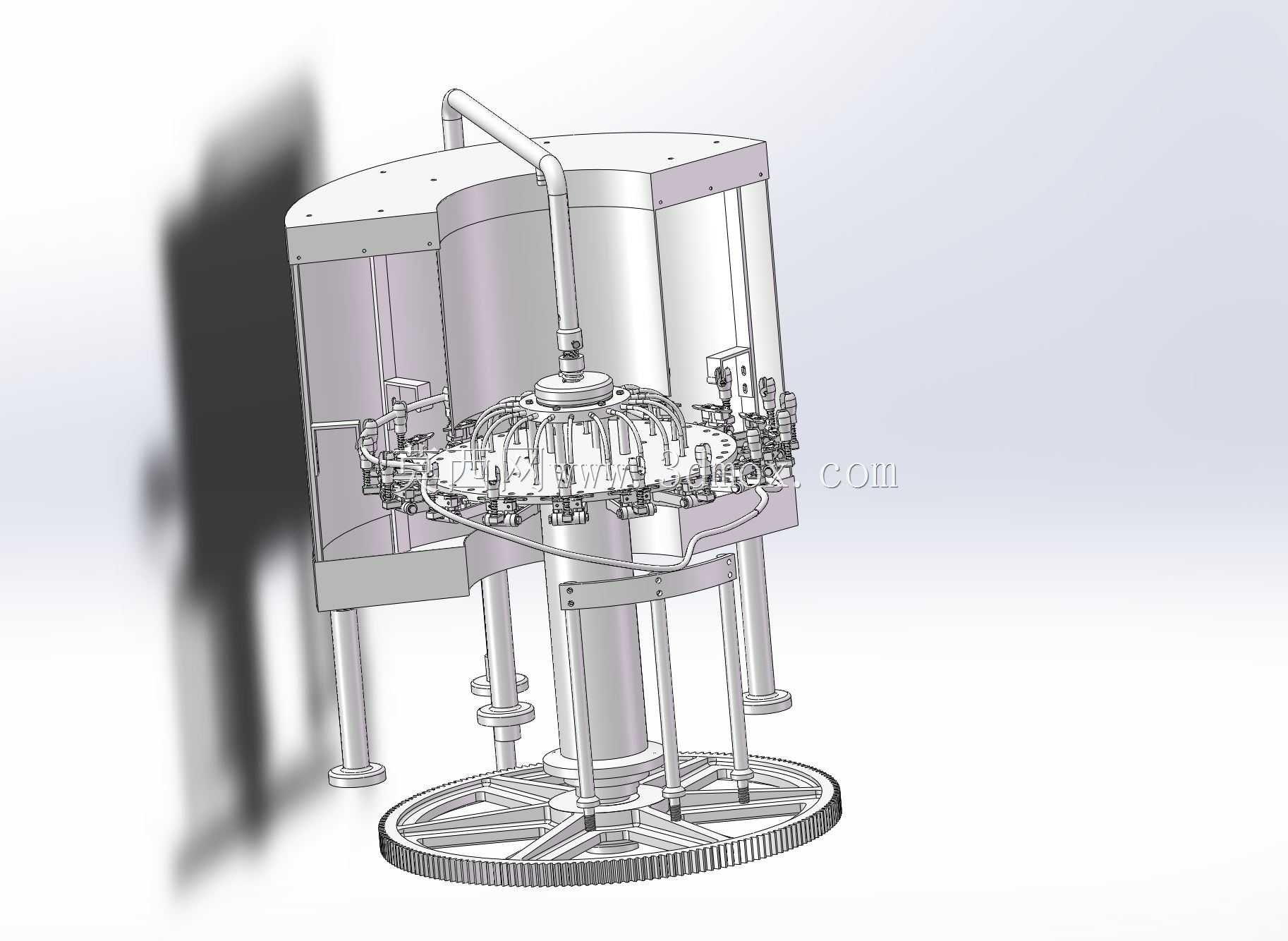

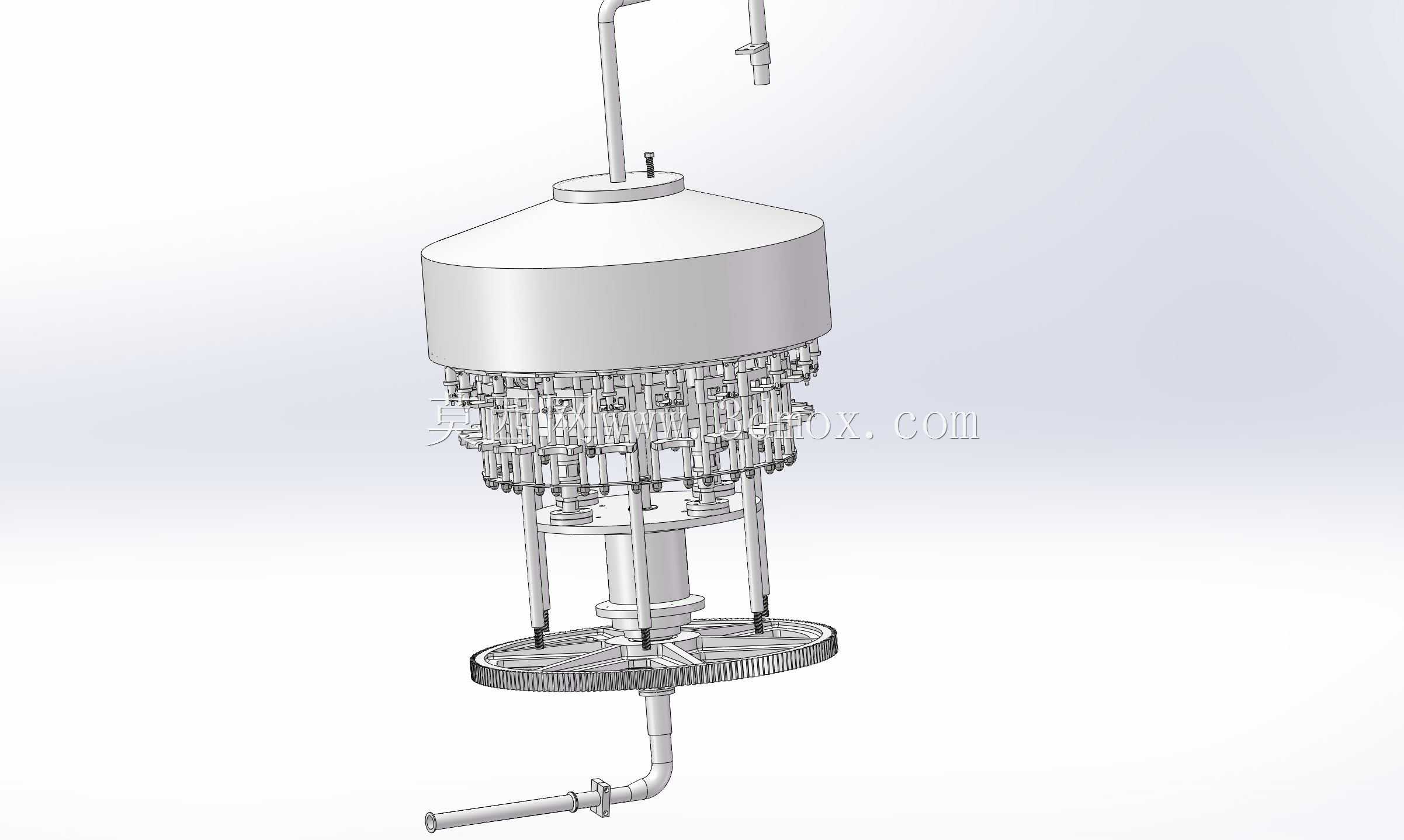

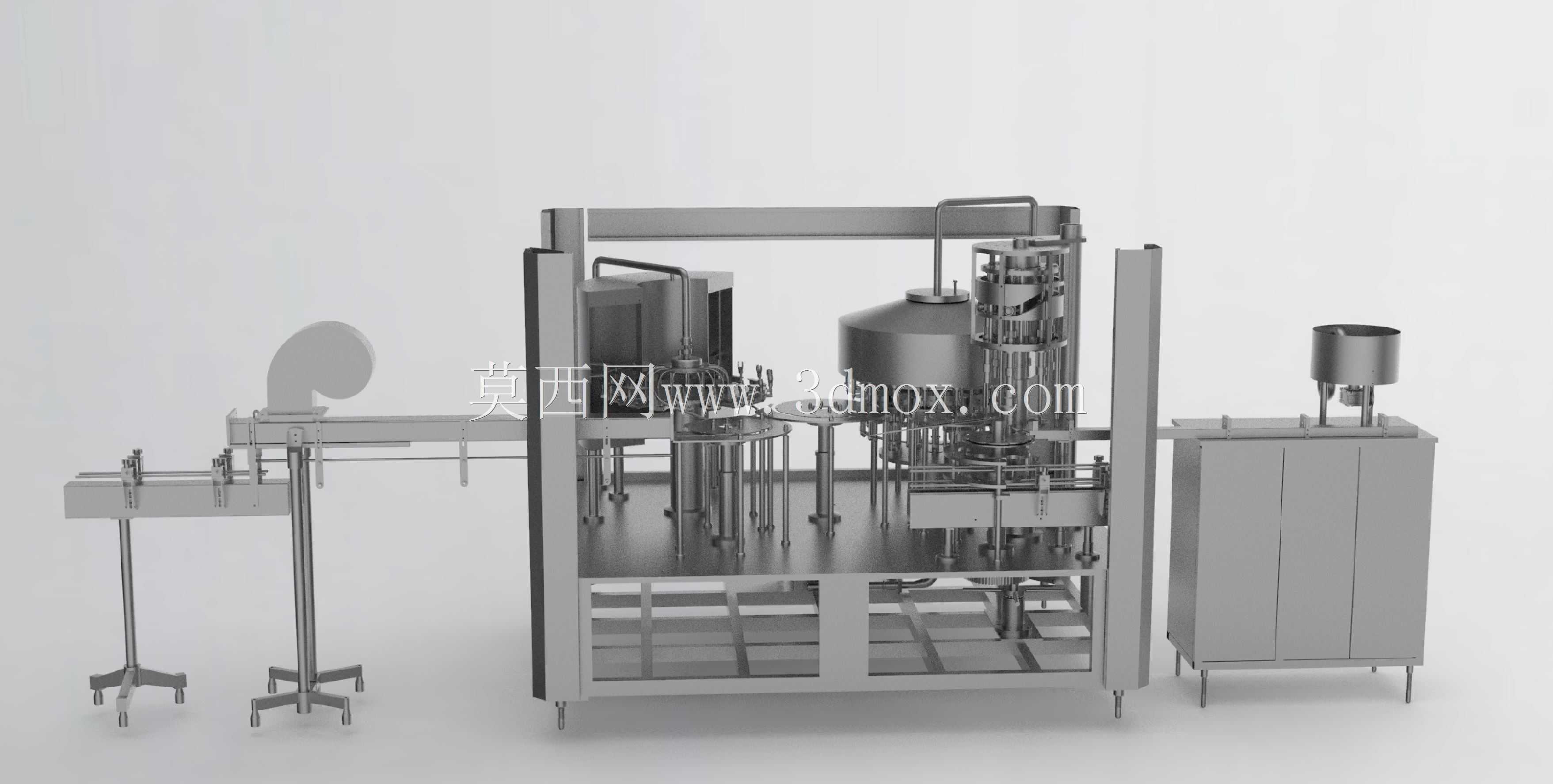

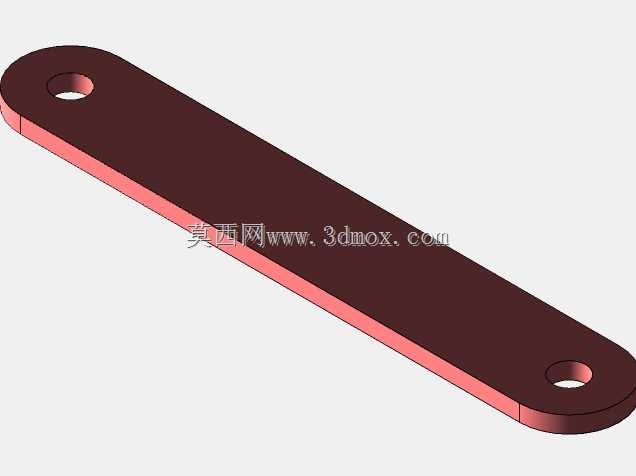

　　在瓶装饮品、日化洗护、调味品等需要批量流体灌装的生产场景中，多工位旋转灌装设备一直是整线产能提升的核心单元，这套十八头旋转灌装结构的设计，正是针对中高速瓶装生产线的连续作业需求开发，可适配PET瓶、玻璃瓶等多种常见硬质包装容器，兼容低粘度水基流体、中等粘度酱料等多种物料的灌装作业。从整体布局来看，设备采用回转式多工位排布逻辑，核心灌装转盘区域设置十八组灌装阀组件，进瓶输送线通过螺杆分瓶机构将连续送入的容器等距分隔，配合进瓶星轮精准送入转盘的瓶托工位，容器随转盘做匀速回转运动的过程中完成定位、灌装、满瓶送出的全流程动作，相比直线式灌装结构，回转式布局能在更小的占地空间内实现更高的工位密度，同等产能下设备占地可压缩40%左右，

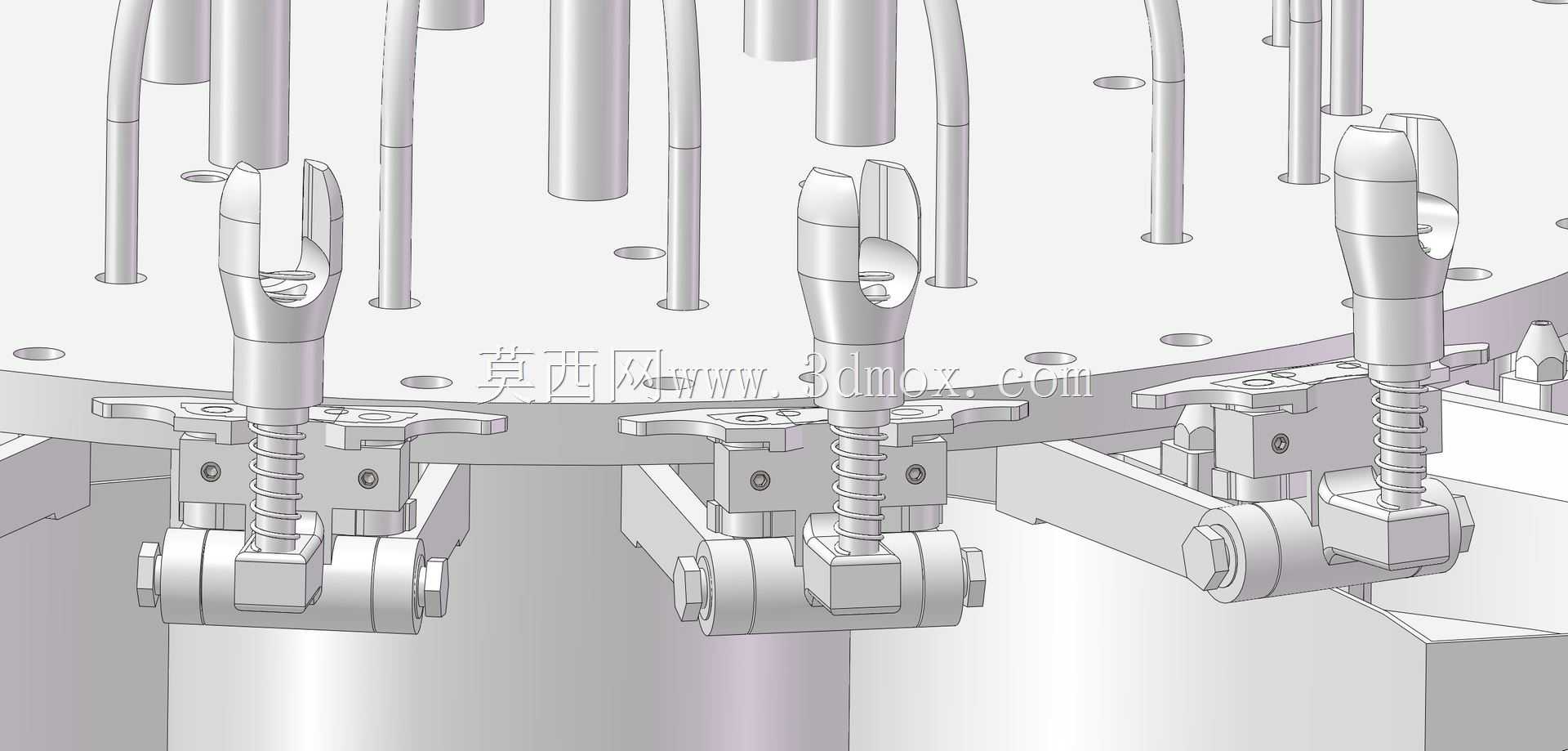

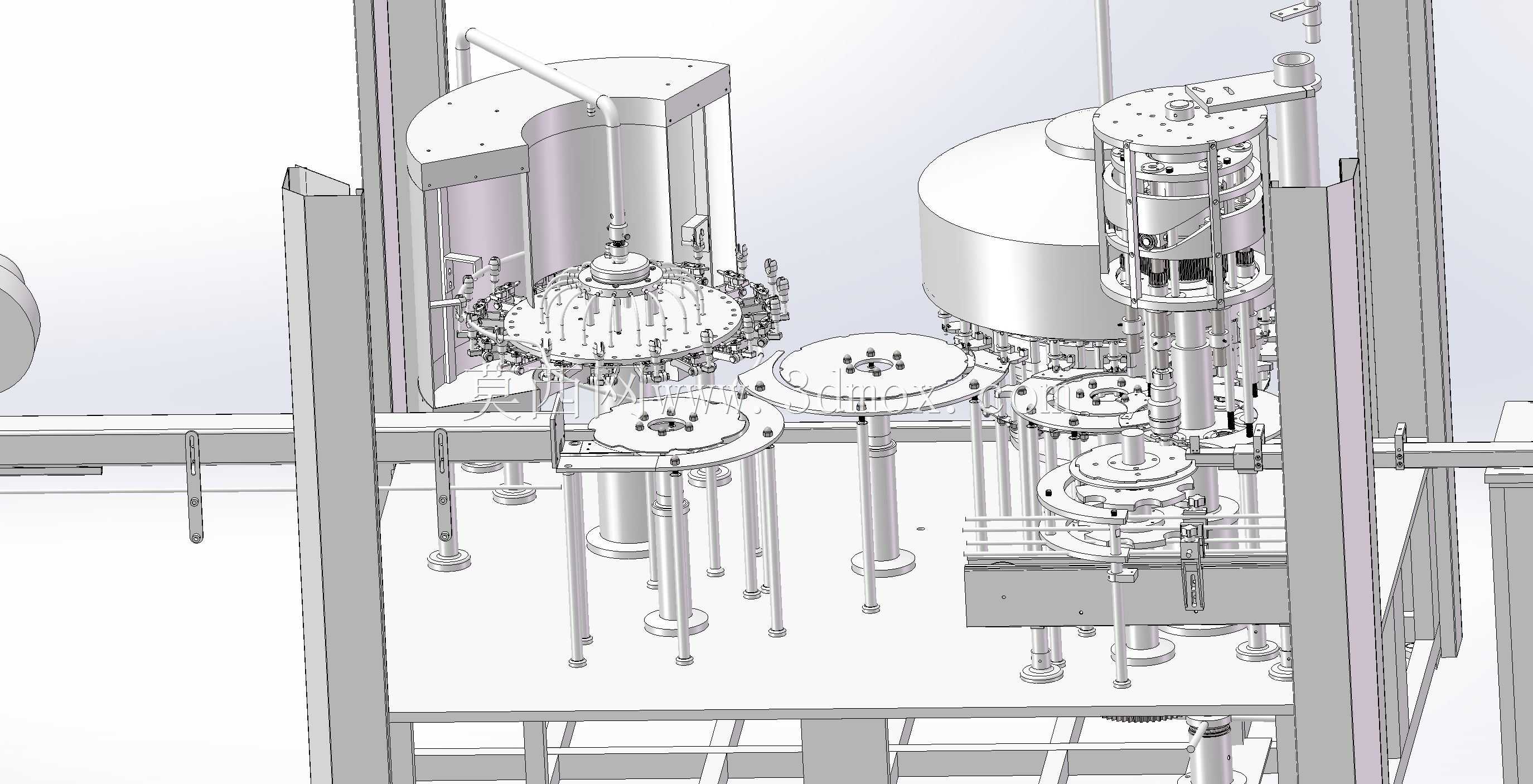

　　更适合车间空间有限的中小产能生产线布局。设备整体分为进瓶理料单元、双旋转灌装单元、物料供给单元、出瓶输送单元、机架防护单元五个功能模块，其中双旋转灌装区域采用模块化设计思路，可根据实际产能需求扩展灌装头数量，最高可扩展至十八头满配状态，单头灌装阀采用机械式升降定位结构，针对不同高度的瓶型可通过调节瓶托高度与灌装阀行程适配，无需更换整套工装，换型调整时间可控制在30分钟以内，适配多品种小批量的柔性生产需求。物料供给单元设置顶部储液罐，通过密闭管路连接各灌装阀，储液罐配备液位自动控制接口，可外接供料系统实现连续补料，避免灌装过程中出现断料、液位波动导致的灌装精度偏差，管路布局采用圆弧过渡设计，无卫生死角，符合食品级生产设备的清洁要求，

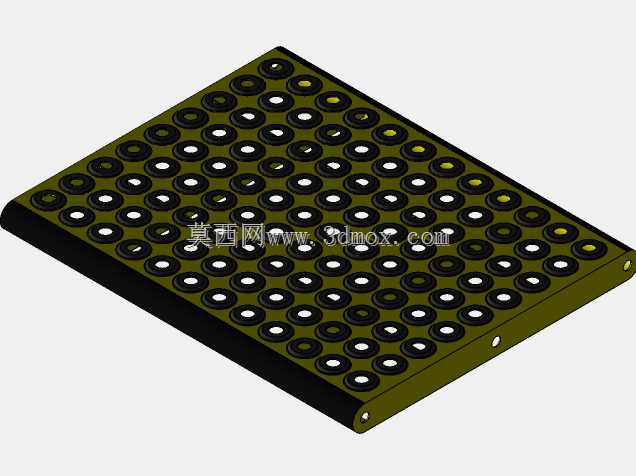

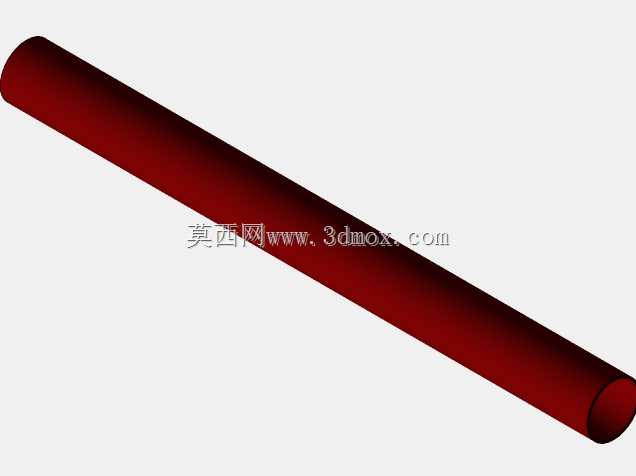

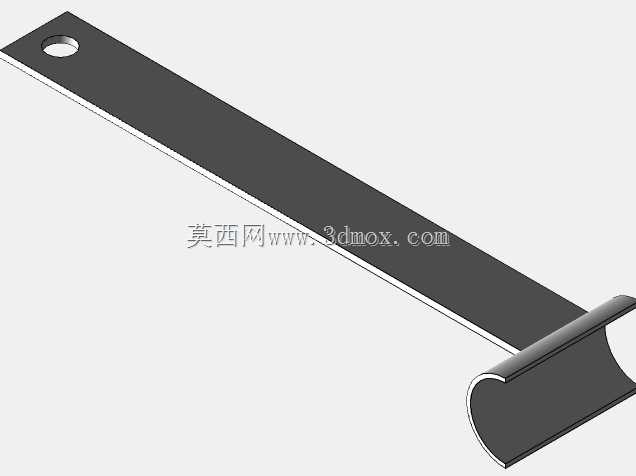

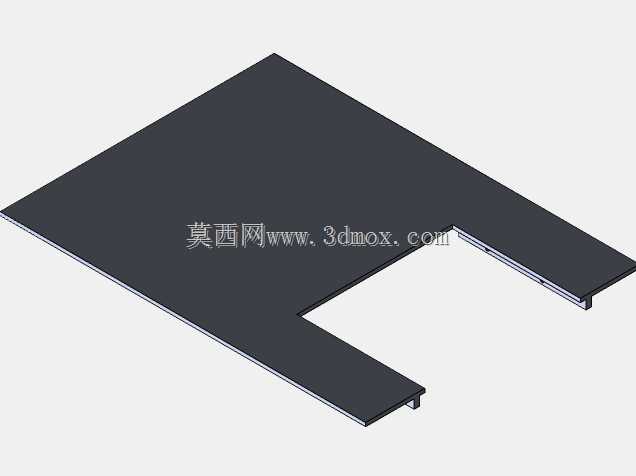

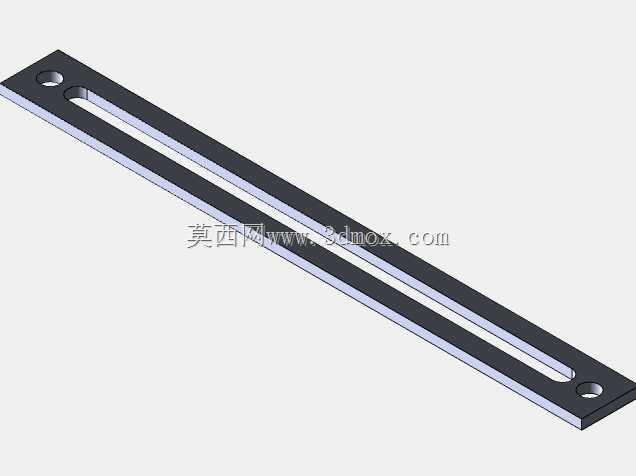

　　可适配CIP在线清洗流程，减少设备维护时的拆装工作量。进瓶与出瓶输送单元采用标准平顶链输送结构，线体高度与常规瓶装生产线的输送高度匹配，可直接对接前端洗瓶机、后端旋盖机、贴标机等设备，无需额外做高度转接，进瓶端设置的分瓶螺杆与进瓶星轮采用快拆式安装结构，针对不同直径的瓶型更换对应规格的分瓶件即可完成适配，安装定位采用销孔定位，更换后无需反复调试对中精度。机架主体采用304不锈钢方管焊接成型，底部设置可调式支撑脚，可根据车间地面平整度调节设备水平，调节范围±50mm，设备主体的安装边界尺寸可适配常规车间的设备通道预留要求，主体宽度不超过2.2米，长度含进出瓶输送段不超过3.8米，设备顶部预留吊装孔位，方便车间内的移位与安装作业。

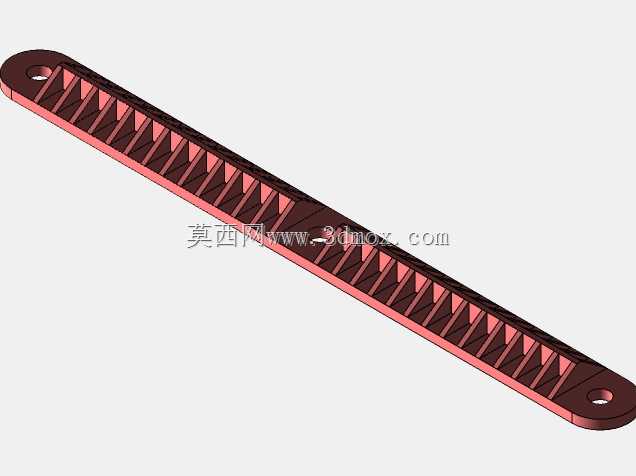

　　防护部分采用透明亚克力与不锈钢框架组合的防护结构，既可以观察设备内部运行状态，也能避免生产过程中异物进入灌装区域，同时防护门设置安全联锁开关，门体打开时设备自动停止运行，符合生产设备的安全设计规范。从设计逻辑来看，这套结构优先考虑了设备运行的稳定性与维护便捷性，所有传动部件均布置在机架下部的密封腔体内，与上部灌装区域完全隔离，避免润滑油脂污染灌装物料，传动系统采用齿轮与凸轮配合的传动结构，相比同步带传动，定位精度更高，长期运行无伸长打滑的问题，适合连续三班倒的生产作业场景。灌装阀的启闭动作采用凸轮驱动，无需额外配置电气控制元件，单阀故障时可单独拆卸更换，不影响其他工位的正常运行，降低设备停机维护的时间成本。瓶托部分采用弹性缓冲结构，容器进入工位后可自动对中，避免瓶身偏斜导致的灌装漏液、物料溅出问题，针对不同瓶底形状可更换对应规格的瓶托垫，适配平底瓶、凹底瓶等多种容器形式。在实际选型应用中，这套结构可根据生产场地的布局调整进出瓶方向，既可以做左进右出的常规布局，也可根据车间动线调整为右进左出，无需改动主体传动结构，仅需调整进出瓶星轮与输送线的安装位置即可。设备的电气控制接口预留在机架侧面的接线腔内，可直接对接整线的PLC控制系统，实现与前后端设备的速度联动，根据前端供瓶速度自动调节转盘转速，避免出现堵瓶、缺瓶的问题。
