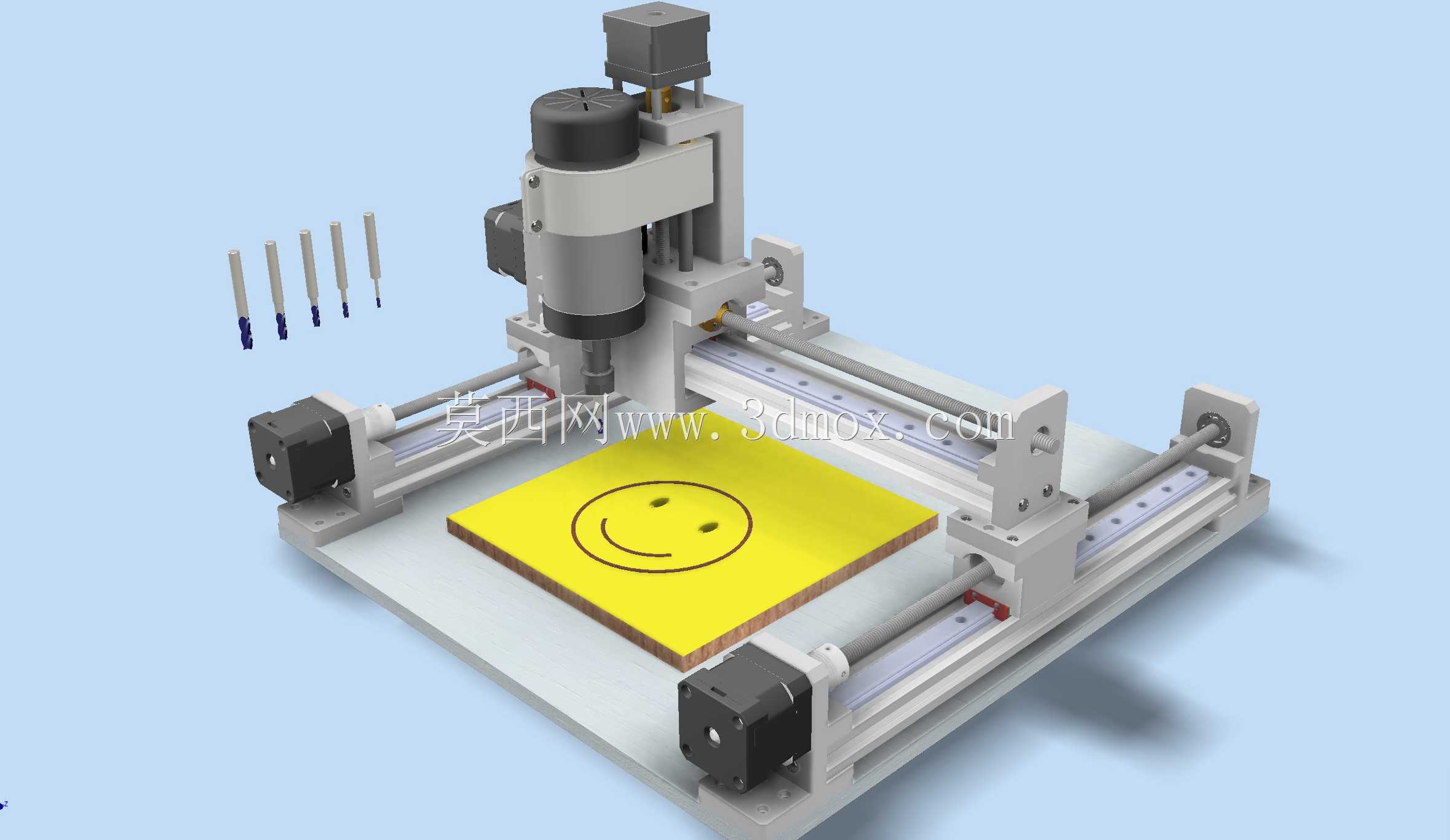

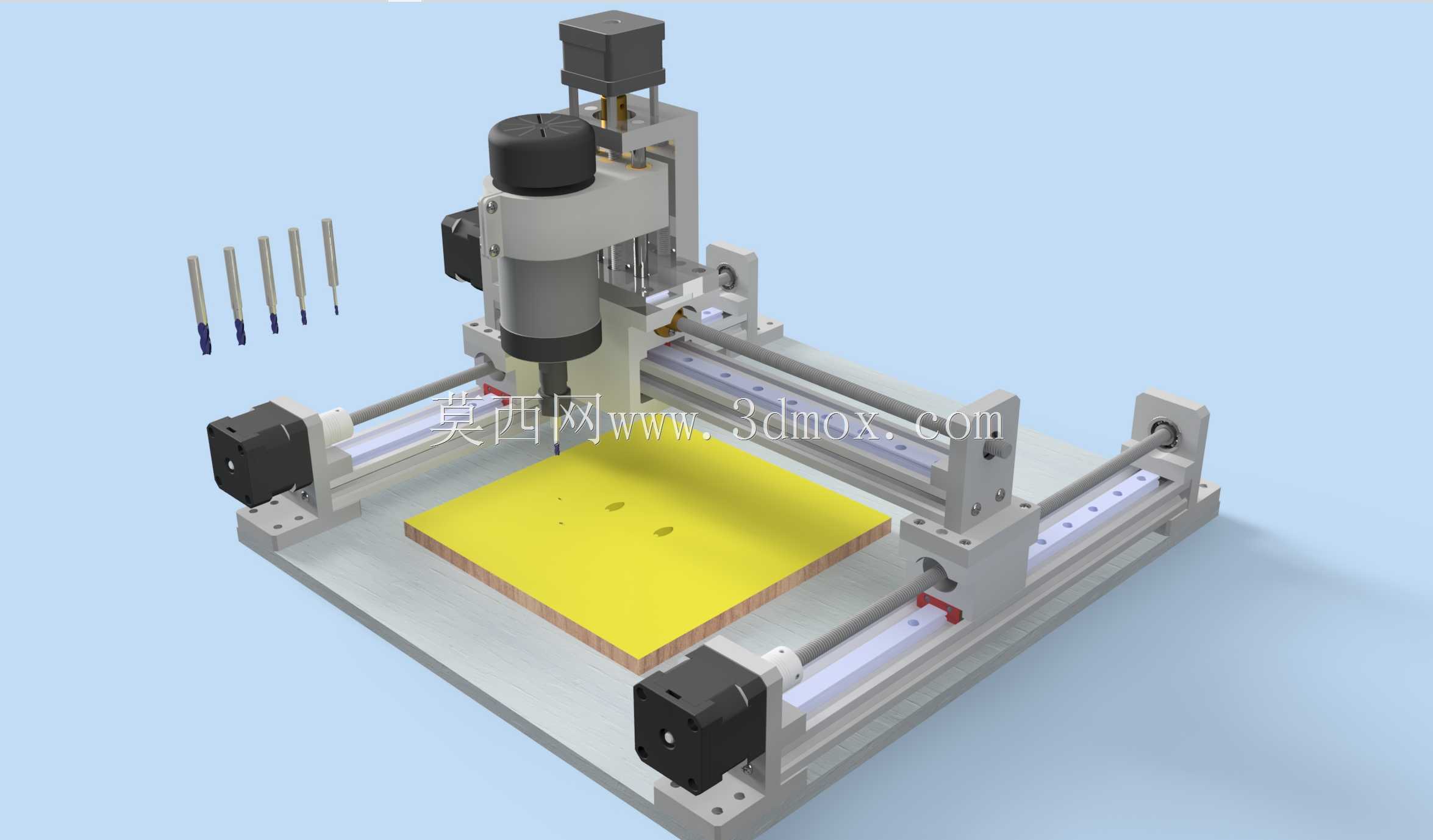

配MG12线性导轨的小型桌面数控雕刻设备

　　这款小型数控加工设备的结构设计，完全围绕桌面级小尺寸加工场景的实际需求展开，核心传动部件选用MG12系列线性导轨，从根源上控制了整机的安装占用边界，同时保证了运动过程中的精度保持性。日常使用场景覆盖个人工作室软质材料雕铣、小型零件快速打样、教学实训操作、文创产品定制加工等多个领域，可对亚克力、密度板、软铝、工程塑料等常见加工材料完成铣削、钻孔、轮廓切割等工序，不需要配套大型工业厂房的地基与空间条件，普通工作台面即可完成安装固定。

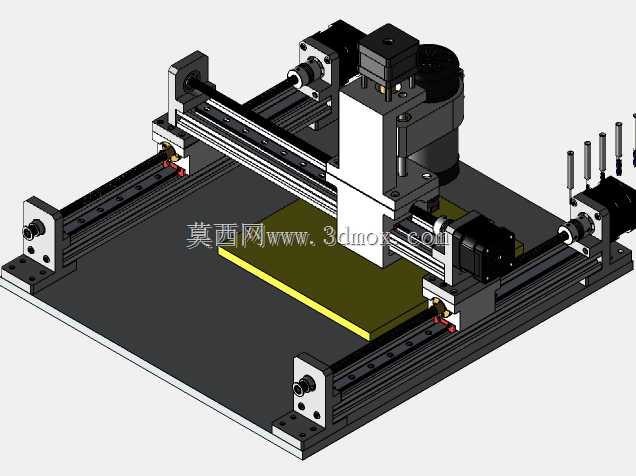

　　从结构布局来看，设备采用经典的动龙门式三轴传动架构，X轴方向布置双根平行MG12线性导轨，承载龙门架的整体往复运动，双导轨对称布局的设计可以抵消单侧受力产生的倾覆力矩，避免龙门运行过程中出现偏摆卡顿，即使在持续往复进给的工况下，也能保证运动轴线的平行度误差控制在合理区间。Y轴传动组件集成在龙门横梁上，同样采用MG12线性导轨作为运动导向部件，搭载主轴安装滑座完成前后方向的进给，导轨的预压滑块可以消除运动间隙，反向进给时不会出现空程误差，对于小尺寸轮廓的精细加工场景，这一设计能有效避免接刀痕、轮廓错位等常见加工缺陷。Z轴方向采用垂直布置的单根MG12线性导轨，承载主轴组件的上下进给运动，导轨滑块与主轴安装座刚性连接，配合垂直方向的传动丝杠，可承受主轴加工时产生的轴向切削力，避免Z轴下扎或者抬刀时出现位置偏移。

　　设计过程中充分考虑了小型设备的安装适配性，整机底座采用平板式结构，所有传动部件、驱动组件都集成在底座平面上，不需要额外的配套安装支架，用户只需要保证放置台面的平面度满足基础要求，即可完成设备的调平固定，整机的外轮廓尺寸控制在桌面设备的常规范围内，不会占用过多的操作空间。驱动单元选用适配小负载工况的步进电机，分别对应三个轴向的传动丝杠，电机与丝杠之间采用直连或者同步带传动的结构，传动路径短，反向间隙小，进给速度可以根据加工材料的特性灵活调整，兼顾加工效率与表面质量。主轴组件采用高速风冷电主轴，转速区间覆盖软质材料加工与轻金属切削的常用范围，主轴夹头可适配不同直径的铣刀、钻头等加工刀具，换刀操作简单，不需要复杂的专用工具。

　　工作台面采用平整的硬质板材作为加工承载面，可配套常见的工件固定方式，比如压板固定、双面胶粘接、小型台钳夹持等，满足不同形状、不同尺寸工件的装夹需求。设备的运动行程经过合理匹配，X、Y轴的有效行程覆盖常规小型加工件的尺寸范围，Z轴的有效行程可以满足一定厚度材料的加工需求，不会出现行程浪费或者行程不足的问题。在结构细节设计上，所有导轨的安装面都设计了定位台阶，装配时可以快速保证导轨的安装直线度，降低装配调试的难度；导轨两端都设置了限位结构，避免运动超程造成部件碰撞损坏；传动丝杠的端部设置了支撑轴承座，减小丝杠运转时的挠曲变形，保证进给运动的平稳性。

　　从实际使用的角度出发，这款设备的结构拆解难度低，日常维护只需要定期给线性导轨、传动丝杠添加润滑脂，检查滑块的预紧状态即可，不需要复杂的专业维护技能。整体结构没有冗余的设计部件，所有零件的选型都围绕小负载、高精度、小体积的核心目标，各个运动部件的重量经过合理控制，驱动电机不需要输出过大的扭矩即可带动部件平稳运动，整机的运行功耗较低，普通民用供电即可满足使用要求，不需要配套工业级的供电线路。针对加工过程中产生的切屑，设备底座的平板结构也方便用户后续加装集屑、防尘附件，不会因为结构干涉影响后续的功能扩展。
