模块化集成式集装箱房屋三维结构设计

　　这款模块化集装箱房屋的结构设计，核心围绕快装周转、多场景适配的工程需求展开，不同于传统土建临时建筑，其主体采用标准海运集装箱的外框承载逻辑，所有构件均在工厂预制完成，现场仅需完成模块拼接与管线接驳即可投入使用，大幅压缩现场施工周期。从实际应用场景来看，这类结构可覆盖工地临时办公与住宿、野外作业营地、应急救灾安置点、景区临时商业配套、户外设备预制舱等多个领域，不同场景下可通过调整内部隔断、门窗开孔位置、保温层厚度来适配使用需求，比如作为野外作业营地使用时，会在墙体夹层填充高密度岩棉保温层，适配高低温环境下的室内温控需求；作为设备预制舱使用时，会预留设备安装底座、线缆进出开孔与通风散热通道，无需额外做结构加固。

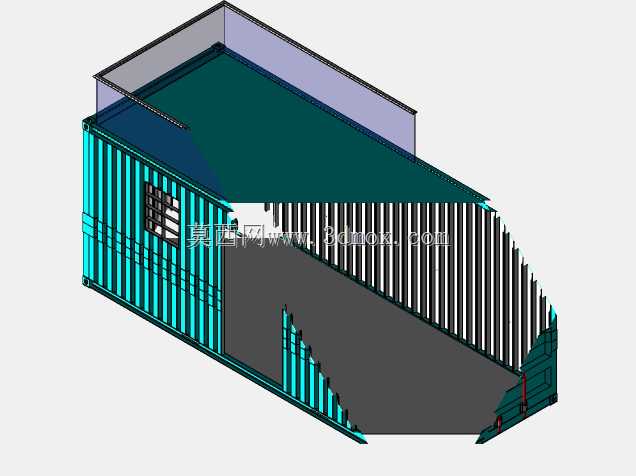

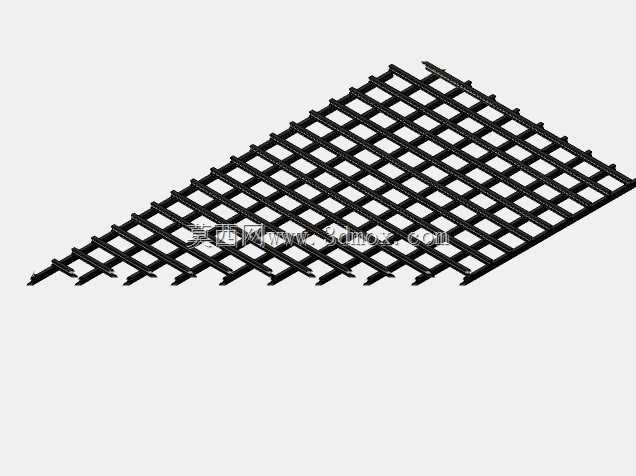

　　从结构设计思路来看，整体采用顶框、底框、角柱、壁板的全螺栓装配逻辑，四个角件完全兼容标准集装箱的吊装、锁固尺寸，可直接使用通用集装箱吊具完成装卸与运输，无需定制专用工装。底框部分采用型钢焊接成网格状承载结构，上方铺设花纹防滑钢板作为地面基层，底部预留120mm的架空层，既可以隔绝地面潮气，也可方便布设给排水、强电弱电管线，底框的整体承载能力按照每平方米200kg的活荷载设计，可满足日常办公、住宿以及轻型设备摆放的承重需求，若作为重载设备舱使用，可通过加密底框横梁间距、更换加厚钢板的方式提升承载上限，无需改动整体外框结构。顶框采用与底框对称的型钢焊接结构，顶板采用压型彩钢板整幅铺设，接缝处打耐候密封胶做防水处理，顶部四周设置一体化的排水檐沟，雨水可通过角柱内置的排水槽直接导至地面，避免顶部积水渗漏。

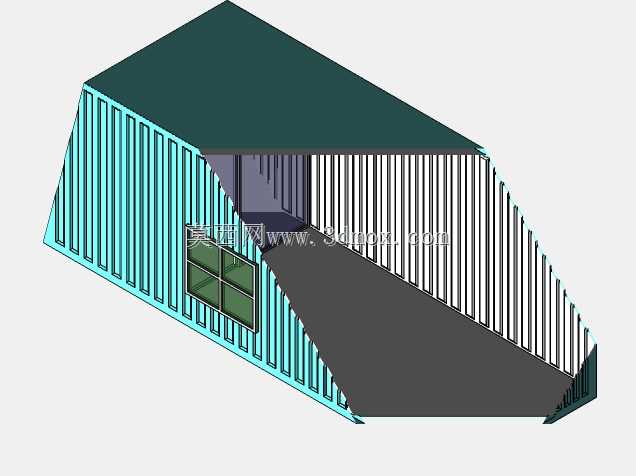

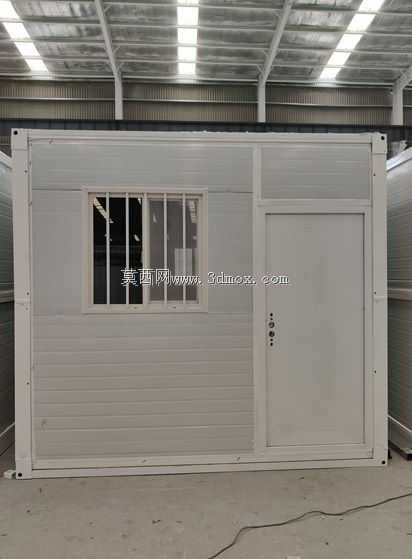

　　壁板采用模块化插接设计，每块壁板均为预制夹芯板，通过螺栓与顶底框、角柱连接，壁板之间采用企口插接加密封胶条的结构，既保证墙体的整体性，也能提升整体的密封保温性能，门窗位置可根据使用需求在任意壁板上预留开孔，开孔周边采用型钢做加强框，避免切割壁板后影响整体结构强度。角柱作为主要的竖向承载构件，采用厚壁矩形型钢制作，上下两端与标准集装箱角件满焊连接，既承担竖向的承重荷载，也承担吊装、运输过程中的横向冲击荷载，角件上的标准锁孔可实现多个集装箱房的上下堆叠、左右拼接，堆叠时上下角件通过专用转锁固定，最多可实现三层堆叠，满足集中安置场景下的空间利用需求。

　　从安装边界尺寸来看，单模块的外部尺寸完全匹配20英尺标准集装箱的运输边界，长6058mm、宽2438mm、高2896mm，可直接通过平板货车、集装箱船完成长途运输，无需办理超宽超高的运输审批，运输过程中可将内部的门窗、配件、隔断材料统一放置在箱体内，实现整箱运输无零散部件。现场安装时，单模块的吊装就位仅需一台25吨汽车吊配合两名工人即可完成，就位后通过可调高度的地脚支撑调整水平，无需做复杂的混凝土基础，仅需对场地做简单平整压实即可，若为长期固定使用场景，可在四个角件位置浇筑混凝土墩做永久基础，进一步提升整体稳定性。

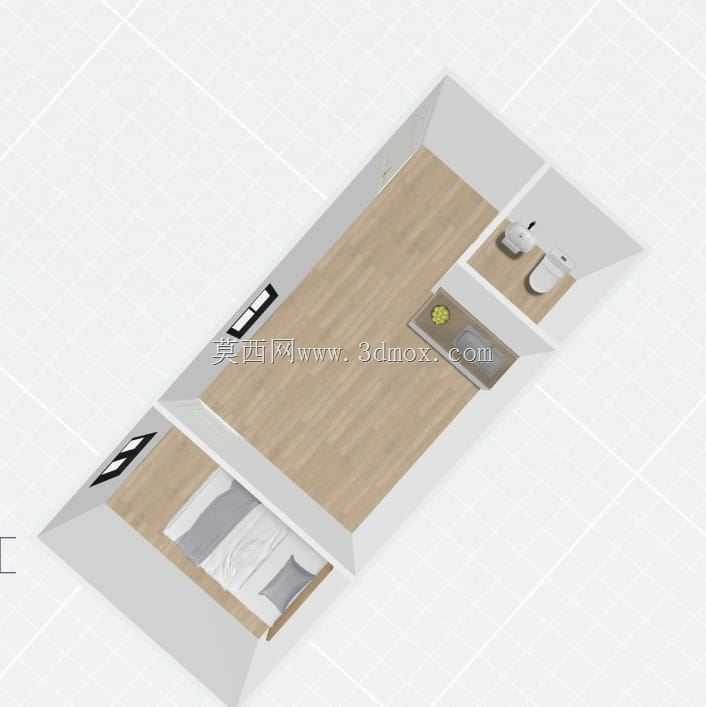

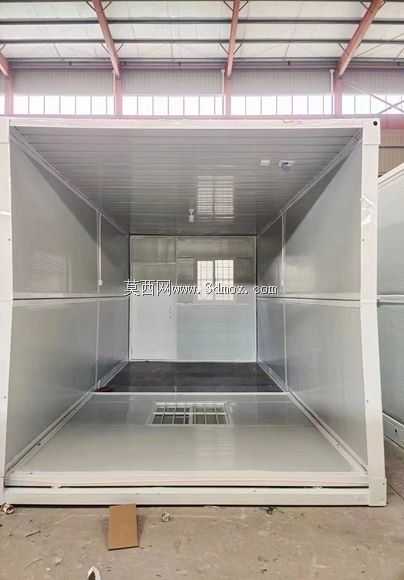

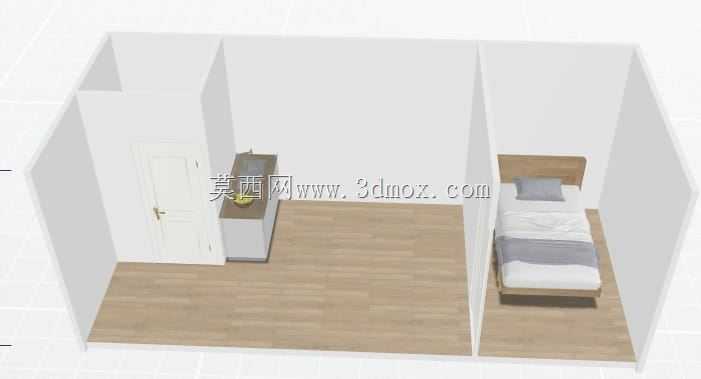

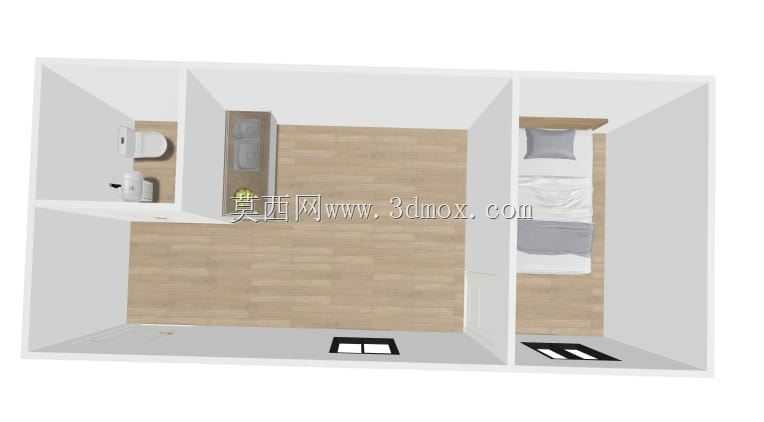

　　内部空间的设计预留了充分的改造余量，净空尺寸为长5900mm、宽2300mm、高2600mm，可根据使用需求灵活划分功能区，比如划分为两间独立宿舍加中间公共过道，或者整间作为开放式办公室、设备放置间，内部的墙面可直接粘贴装饰面板或者喷涂内墙涂料，电气线路可通过壁板预留的穿线孔布设，开关插座的位置可根据使用需求灵活调整，给排水管线可通过底框的架空层接入，整体改造无需破坏主承载结构。在结构强度校核层面，整体框架按照8级抗震、10级抗风的标准设计，壁板与框架的连接点经过抗剪强度验算，可抵御大部分户外场景下的恶劣天气影响，所有外露钢构件均做抛丸除锈后喷涂环氧富锌底漆加聚氨酯面漆，防腐年限可达10年以上，可满足户外长期使用的防腐需求，若在沿海高盐雾区域使用，可更换为镀锌钢材或者增加防腐涂层厚度，进一步提升结构的耐候性能。
