带式输送机用槽形托辊结构设计

　　在散料输送系统的设计选型中，槽形托辊是决定带式输送机运行稳定性、物料承载效率的核心部件之一，其结构合理性直接影响整条输送线的运维成本与使用寿命。不同于平形托辊仅适用于成件物料输送，槽形托辊通过多组辊体组合形成内凹的承载截面，能够大幅提升散状物料的装载量，同时避免物料在输送过程中从皮带两侧撒漏，广泛应用于矿山、港口、建材、粮食加工等需要连续输送散料的生产场景。

　　从实际工况需求出发，该槽形托辊采用30度槽角设计，这一角度是经过大量工程验证的通用选型参数：槽角过小会导致物料装载量不足，皮带运行时物料易向两侧滑移撒落；槽角过大则会增加皮带的弯折疲劳应力，长期运行会加速皮带覆盖层的磨损，甚至出现皮带跑偏、辊体受力不均导致的轴承过早损坏问题。30度的槽角设计既保证了足够的物料承载截面，适配1200mm宽度的输送皮带，能够满足中等运量的散料输送需求，同时将皮带的弯折曲率控制在材料允许的疲劳范围内，兼顾输送效率与部件使用寿命。

　　辊体的直径选取159mm，这一参数匹配1200mm带宽的设计规范，辊体直径过小会导致皮带与辊面的接触比压增大，加速辊面磨损与皮带老化；直径过大则会增加托辊整体重量，提升机架的承载负荷，同时提高制造成本。159mm直径的辊体能够保证与皮带的接触面积足够分散承载压力，辊体表面采用光滑加工处理，无凸起、毛刺等缺陷，避免运行过程中刮伤皮带下覆盖层。滚筒宽度设置为465mm，单组槽形托辊通常由中间水平辊与两侧侧辊组成，侧辊的有效宽度与槽角匹配，能够完全支撑皮带的弯折段，避免皮带边缘出现悬空受力的情况，减少皮带边缘的撕裂风险。

　　轴承选型采用6306系列深沟球轴承，这一选型充分考虑了托辊的实际受力工况：槽形托辊在运行过程中主要承受径向载荷，同时会因皮带跑偏、物料偏载产生少量的轴向载荷，6306深沟球轴承既能够承受足够的径向承载力，也具备一定的轴向承载能力，适配中等转速的连续运行工况。轴承座采用密封式结构设计，内置迷宫密封结构，能够有效阻挡输送过程中产生的粉尘、水汽进入轴承内部，避免润滑脂被污染导致的轴承卡滞、磨损问题，这一细节设计对于矿山、水泥厂等多粉尘工况尤为重要，能够大幅延长托辊的维护周期。

　　从安装边界来看，该槽形托辊的安装尺寸适配通用的带式输送机中间架标准，支架的安装孔位间距符合行业通用规范，无需对现有输送机机架进行额外改造即可直接替换安装，降低了设备运维的替换成本。托辊整体采用同轴度精度控制，辊体与轴承位的同轴度公差控制在合理范围内，保证托辊运行时的径向跳动量符合标准要求，避免因径向跳动过大导致的皮带运行抖动、噪音增大等问题。在实际装配过程中，需要保证两侧侧辊的安装角度一致，误差控制在允许范围内，否则会导致皮带两侧受力不均，出现皮带跑偏的问题，影响整条输送线的正常运行。

　　在结构设计过程中，充分考虑了托辊的动平衡性能，辊体采用均匀壁厚的管材加工，两端的轴承位加工采用一次装夹完成，保证装配后整体的动平衡精度，减少高速运行时的振动。托辊的润滑采用长效润滑脂填充，在出厂前完成润滑脂的加注，正常工况下可实现长期免维护，减少运维人员的日常维护工作量。不同于缓冲托辊需要加装橡胶圈应对落料冲击，该槽形托辊为通用承载段托辊，适用于输送线除落料点之外的平直承载段，能够连续支撑皮带与物料的重量，保证皮带运行的直线度。

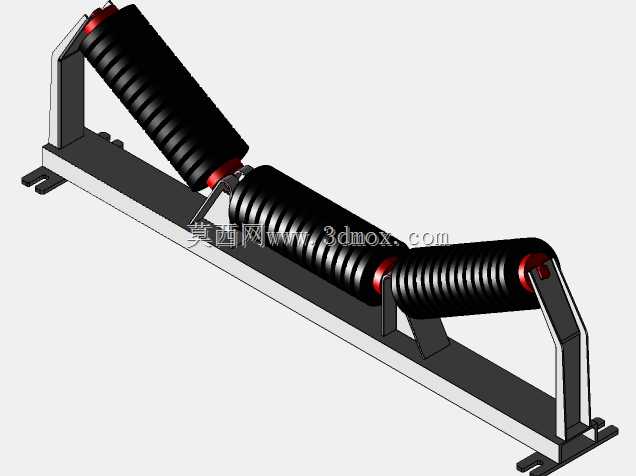

　　在三维建模过程中，对托辊的各个零部件进行了参数化建模，包括辊体、轴承座、密封件、轴承、轴、支架等部件，装配关系完全按照实际生产装配流程设置，能够直接用于虚拟装配验证、干涉检查，也可导出为工程图用于生产加工。建模过程中对关键配合尺寸进行了公差标注模拟，验证了轴承与轴、轴承与轴承座的配合公差合理性，保证实际生产时的装配工艺性。对于结构设计人员而言，该模型可直接用于1200mm带宽带式输送机的整体装配设计，减少重复建模的工作量，提升设计效率；对于设备选型人员而言，可通过模型直观了解托辊的结构形式与安装尺寸，快速判断是否适配现有输送线的改造需求。
