带电控系统的航模三轮起落架结构设计

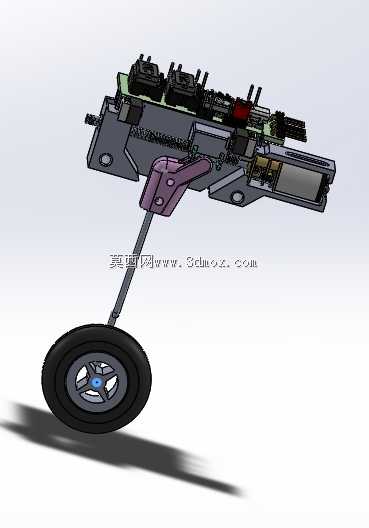

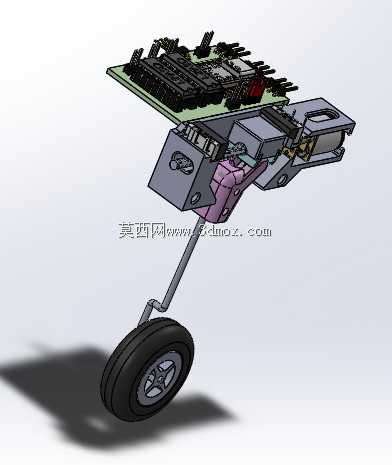

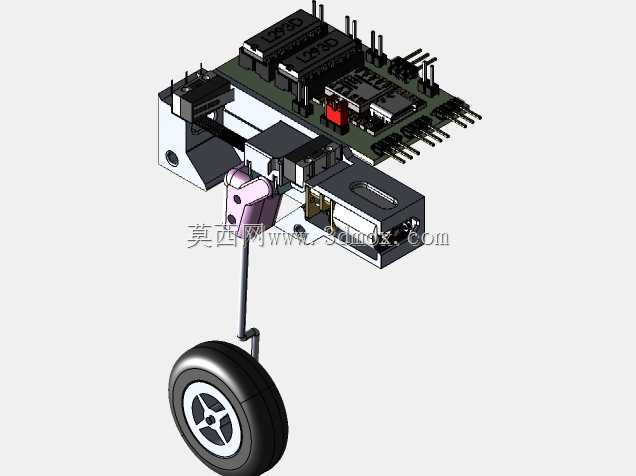

　　这套航模起落架结构主要面向固定翼RC航模的起降支撑场景，适配翼展1.2-1.8米级的像真机、运动机使用，承担航模地面滑跑阶段的载荷传递、滑跑导向，以及接地瞬间的冲击缓冲作用，同时集成电控收放功能，可在飞行阶段将起落架收入机身舱段，降低飞行过程中的气动阻力，提升航模的飞行速度与机动表现。从结构布局来看，该起落架采用单轮支柱式布局，对应航模前三点起落架的单组主起落架/前起落架单元，整体安装边界控制在长120mm、宽45mm、高65mm的空间范围内，安装面预留3处M2规格的螺纹孔位，可直接通过螺丝固定在航模机身的木质或复合材料隔框上，安装时需保证机轮回转中心与机身纵轴的平行度误差不超过0.5°，避免滑跑阶段出现偏磨、跑偏问题。功能设计上，

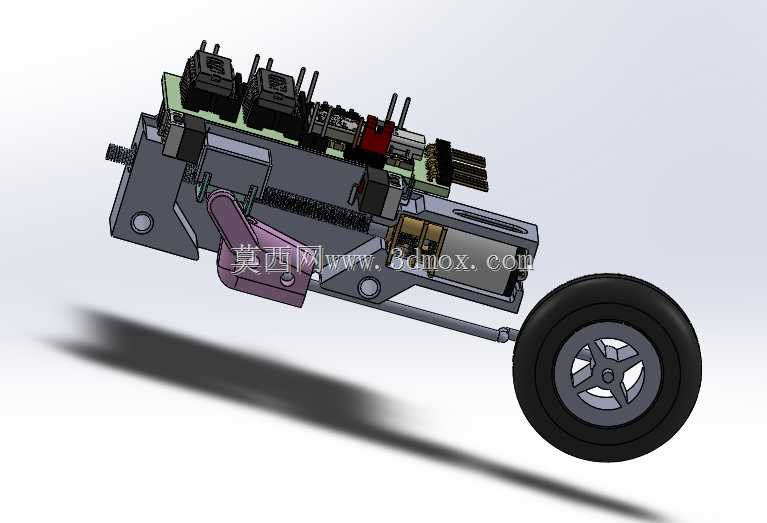

　　整套结构集成了收放执行、行程检测、缓冲减震三个核心模块：收放执行部分采用微型舵机驱动连杆机构，通过摇臂带动支柱绕固定转轴完成90°的收放动作，收放到位后依靠机械锁止结构保持位置，不会因为飞行中的气流扰动出现意外放下的情况；行程检测部分搭载了两组微型微动开关，分别对应收上、放下两个极限位置，开关信号直接接入配套的SAMD21控制板，可实时反馈起落架的位置状态，配合航模飞控系统实现收放动作的逻辑闭环，避免出现收放不到位引发的飞行事故；缓冲减震部分在支柱与机轮连接位置设置了弹性阻尼结构，可吸收接地瞬间的垂直冲击载荷，降低硬着陆时对机身结构的冲击力，同时机轮采用橡胶材质胎面搭配塑料轮毂，滚动阻力小，在平整铺装跑道上的滑跑稳定性表现优异。

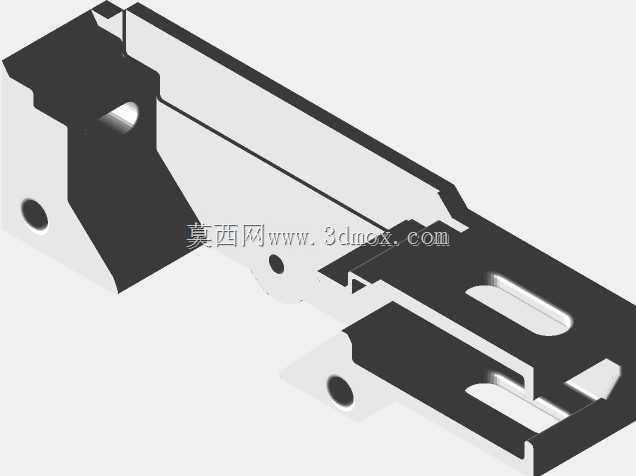

　　设计思路上，整套结构优先考虑航模改装的适配性与维护便捷性，所有传动部件均采用模块化设计，舵机、微动开关、控制板均可单独拆卸更换，无需拆解整个起落架主体；布线时预留了足够的线长余量，收放动作过程中不会出现线材拉扯、干涉的问题；结构件主体采用轻质铝合金与工程塑料搭配，在保证结构强度满足10kg级航模起降载荷要求的前提下，整体重量控制在85g以内，不会给航模带来过多的冗余重量负担。实际使用场景中，该起落架可适配像真航模的缩比起落架改装需求，也可用于小型无人机的起降系统改装，滑跑阶段可承受最大3m/s的下沉率冲击，收放动作全程耗时不超过1.5秒，不会对航模的飞行姿态造成明显干扰；安装时需注意收放路径上不能有机身结构、舵机线材等干涉物，

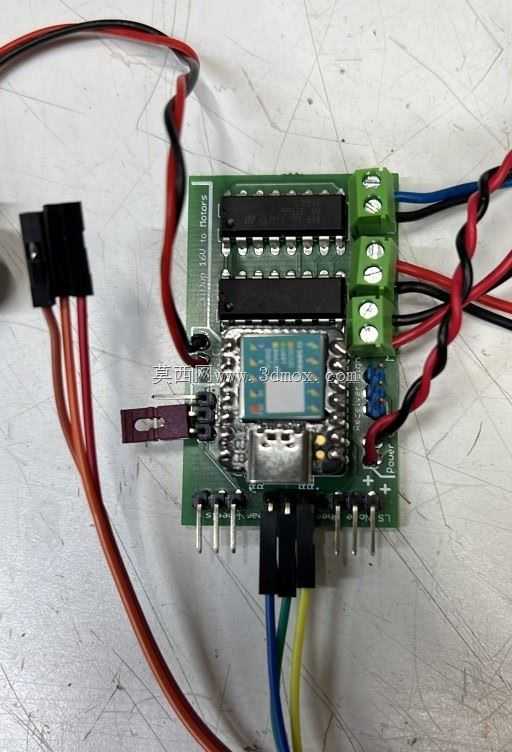

　　预留足够的机轮收纳空间，同时要保证锁止结构在收放到位后能可靠卡合，避免空中出现起落架松脱的问题。结构细节上，传动连杆的铰接位置均采用微型销轴连接，配合小间隙配合的轴孔，传动虚位控制在0.2mm以内，收放动作顺畅无卡滞；控制板集成在起落架主体的安装基座上，无需额外在机身内寻找控制板安装位置，简化了航模内部的布线与安装流程；机轮轮毂采用仿真实轮毂的造型设计，搭配橡胶胎面的纹理细节，在像真机上使用时可提升整体的外观仿真度，兼顾功能实用性与外观表现。
