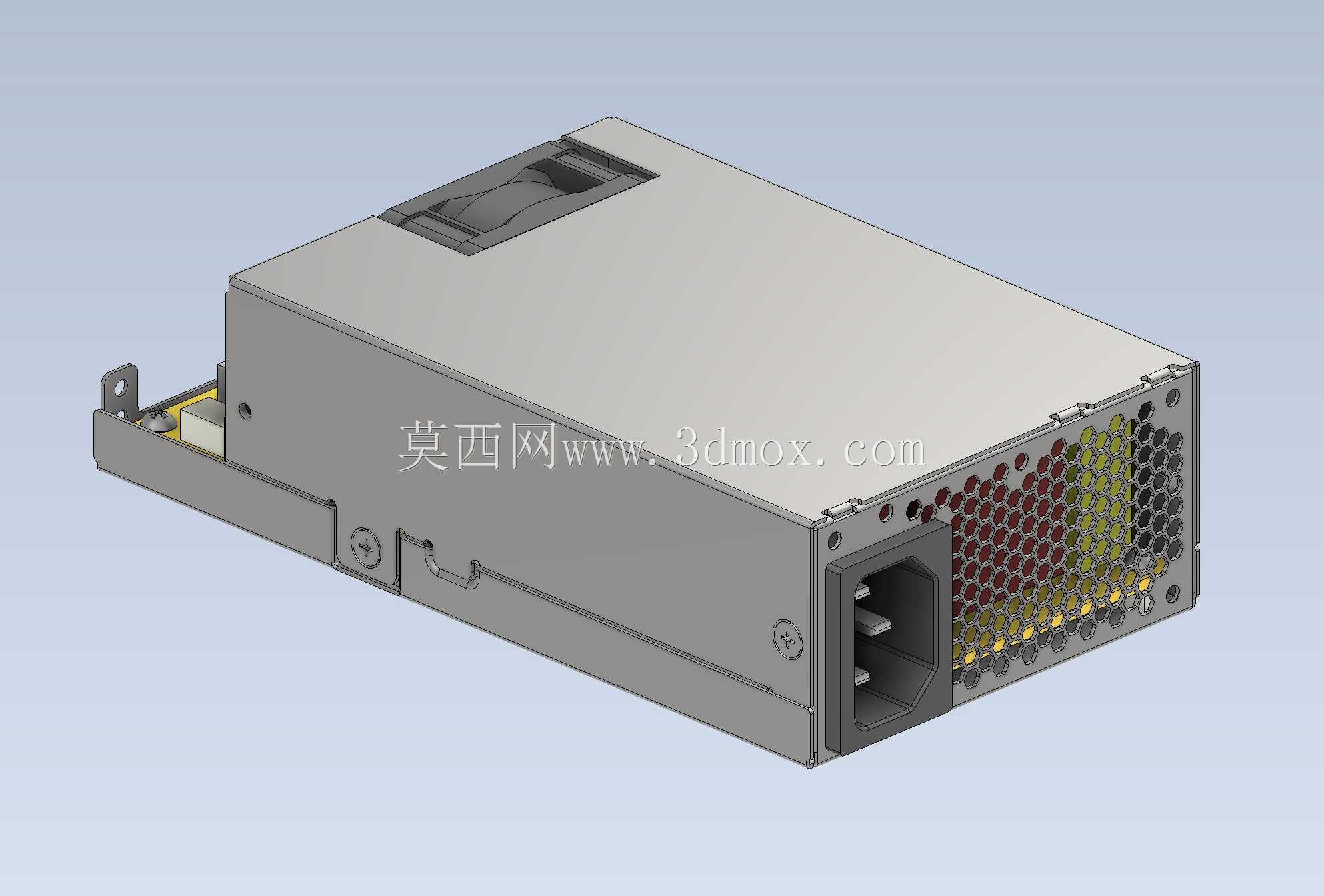

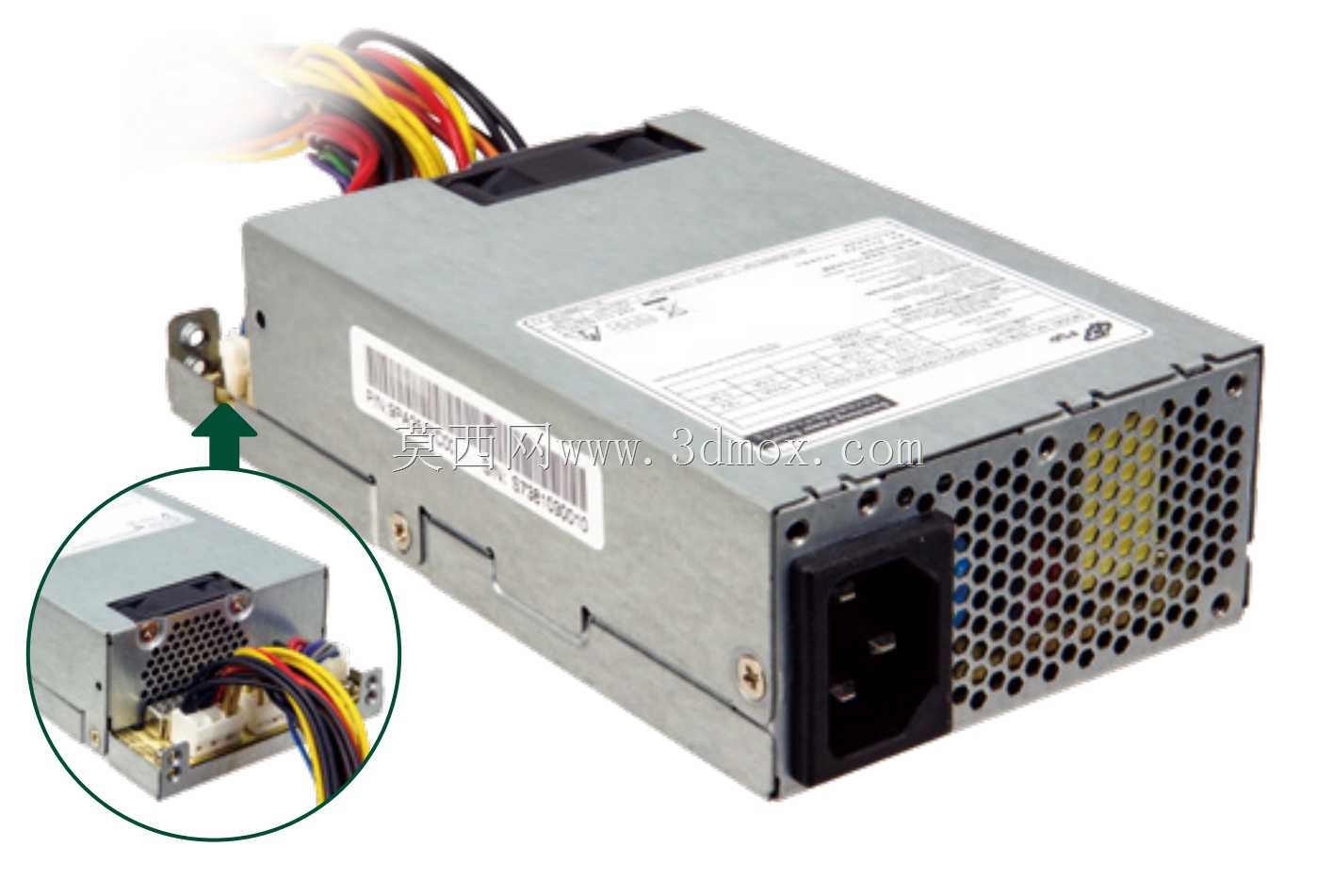

1U规格FLEX架构ATX计算机供电电源结构

　　在机架式服务器、工业控制计算机、紧凑型桌面工作站这类对安装空间有严格限制的设备场景中，供电单元的尺寸适配性、安装兼容性直接决定了整机结构的布局可行性，1U规格的FLEX ATX电源正是为这类高密度装机场景开发的标准化供电部件。这类电源的核心设计约束来自1U机架的高度边界，整机高度严格控制在44.45mm以内，适配标准19英寸机架的单层安装空间，相比常规ATX电源大幅压缩了垂直方向占用，能够在有限的机箱容积内为计算主板、存储设备、扩展板卡提供稳定的直流供电输出。从结构设计层面看，该电源采用全金属封闭壳体，壳体采用弯折一体成型的冷轧钢板材质，既可以形成连续的电磁屏蔽腔体，降低电源内部开关电路对外的电磁辐射干扰，也能为内部的PCB板、

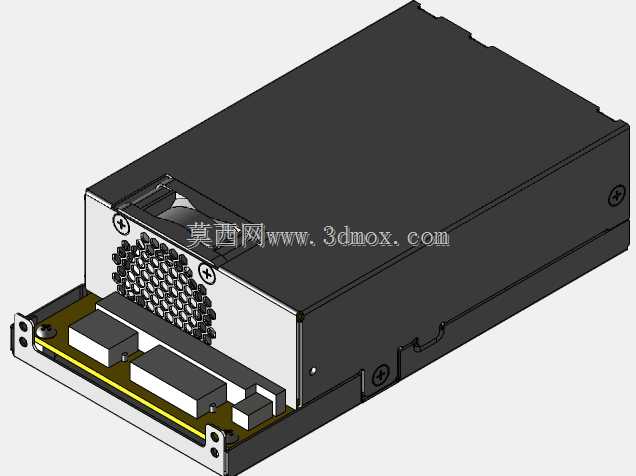

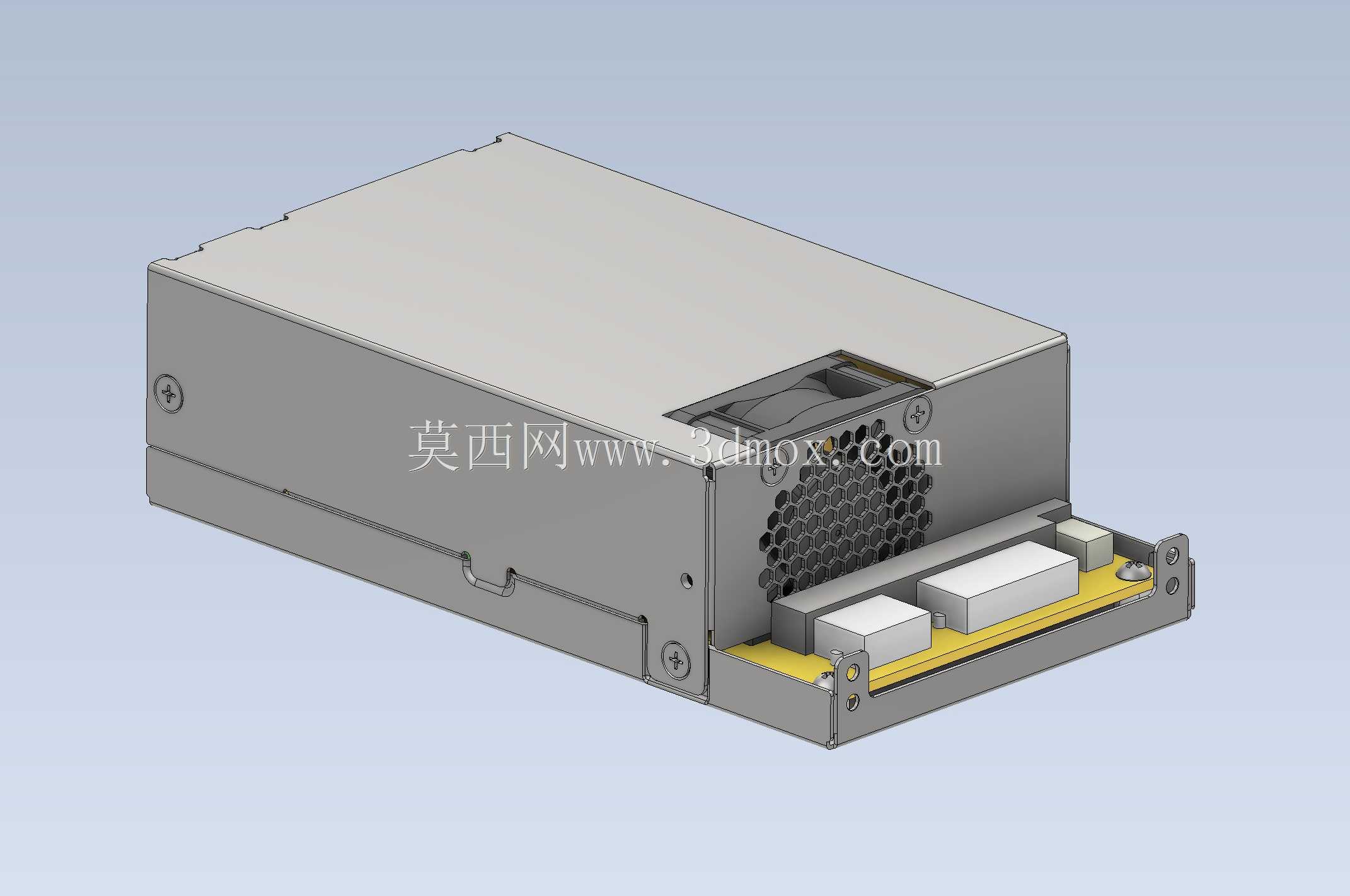

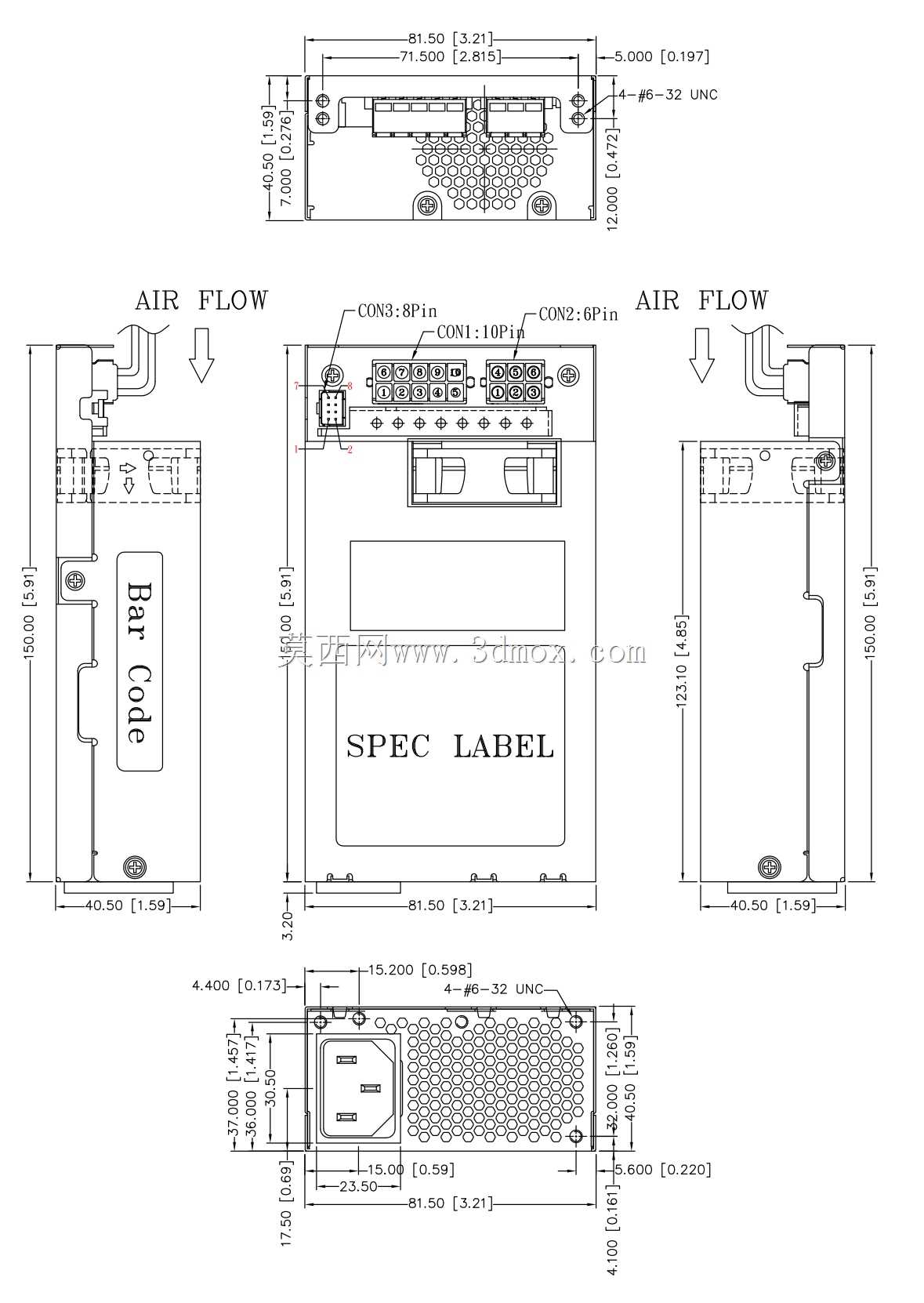

　　变压器、滤波电容、散热风道提供足够的结构支撑，避免运输、安装过程中的振动导致内部元器件松脱。壳体的安装侧预留了标准的挂耳固定孔位，孔位间距完全匹配FLEX ATX电源的行业安装规范，安装时可以直接通过螺丝固定在机箱对应的电源仓位置，不需要额外设计转接支架，能够大幅缩短结构工程师的机箱适配周期。电源的输入接口端设置了标准的品字AC输入插座，直接兼容通用的服务器电源线缆，不需要定制特殊规格的接插件，现场部署时可以直接替换同规格的故障电源，降低运维备件的储备难度。输出侧的通风区域采用了蜂窝状冲孔网设计，冲孔的开孔率经过匹配散热风量的计算，既可以保证内部散热风扇的气流能够顺畅排出，带走开关管、变压器等发热器件的工作热量，也能防止较大尺寸的异物进入电源内部造成短路风险，冲孔边缘做了钝化处理，避免安装维护时划伤操作人员的手部。在内部结构的建模处理上，该模型优先保证了外部安装尺寸、接口位置、固定孔位的精度，这些尺寸是结构设计阶段做机箱干涉检查、布局验证的核心参数，直接决定了电源能否顺利装入对应仓位；对于内部非安装关联的局部细节做了合理简化，既能够降低整机装配时的模型运算负载，也不会影响结构验证的准确性。这类电源的实际应用场景覆盖了1U机架式服务器、壁挂式工业工控机、紧凑型NAS存储设备、迷你ITX桌面主机等多个领域，在这些场景中，机箱内部的空间通常需要同时容纳主板、多块硬盘、扩展卡、散热模块，留给电源的安装空间被严格限制，

　　1U FLEX ATX电源的标准化尺寸可以让结构工程师在设计初期就明确电源的占用边界，提前规划好内部走线、风道的走向，避免后期出现部件干涉的问题。从安装边界来看，该电源除了本体的尺寸占用外，还需要在AC输入侧预留至少30mm的线缆插拔空间，在出风侧预留不小于10mm的通风间距，保证散热气流不会被机箱结构件阻挡，这些安装预留尺寸在做整机结构布局时需要同步纳入考量，否则容易出现安装后线缆无法插拔、散热风量不足导致电源过热保护的问题。壳体表面的卡扣结构用于固定电源上盖与底座，装配时不需要额外的焊接工序，通过卡扣配合侧边的固定螺丝即可完成壳体的组装，能够提升生产装配的效率，后期维护时也可以快速拆开壳体更换内部故障元件。

　　电源侧面的接地螺丝位用于连接机箱的接地回路，能够将壳体上的感应静电直接导入大地，提升设备运行的电气安全性，避免静电积累对内部敏感电子元件造成损坏。对于三维建模从业者而言，这类标准化机电部件的模型核心价值在于提供准确的外部装配基准，在做整机结构设计时，可以直接调用该模型完成电源仓位的干涉检查、安装孔位对齐、线缆长度估算等工作，不需要从零开始测绘电源的每个细节尺寸，能够大幅缩短结构设计的周期，同时避免自行测绘带来的尺寸误差导致的装配问题。在工业设备的供电选型中，这类1U电源的标准化特性也让备件替换变得十分便捷，不同厂商生产的同规格FLEX ATX电源都遵循统一的安装尺寸规范，设备运维时不需要对机箱结构做任何修改即可完成替换，能够大幅降低设备的停机维护时间。
