意面全自动生产线可调支撑机架结构

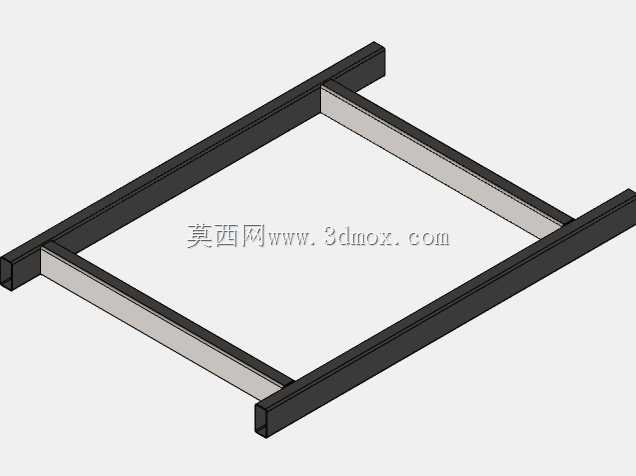

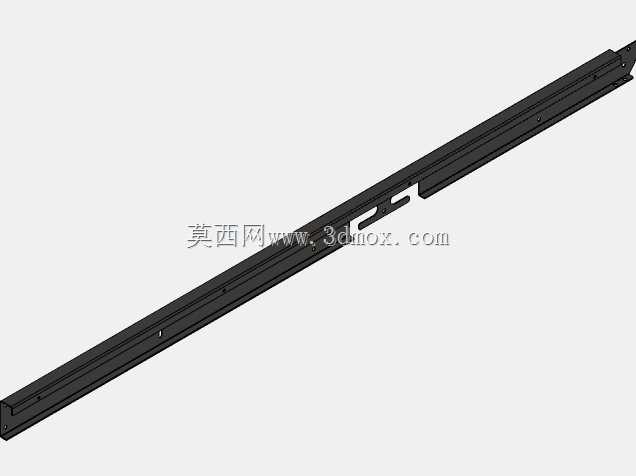

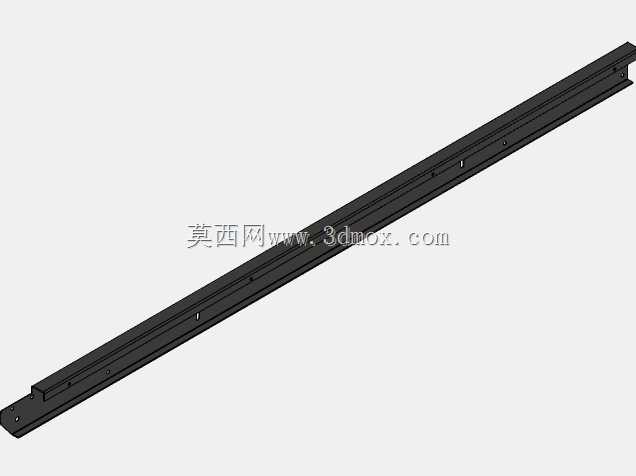

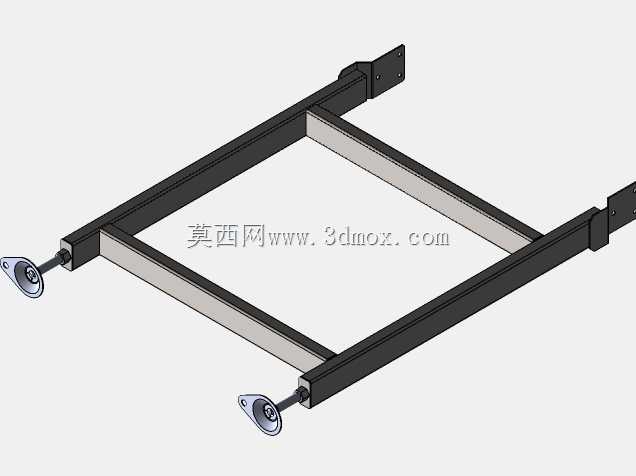

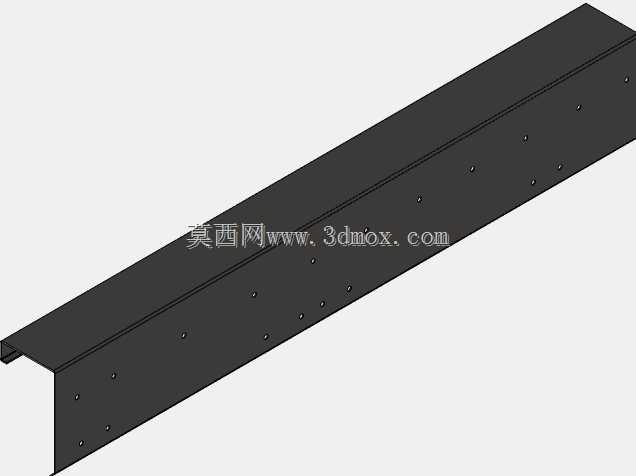

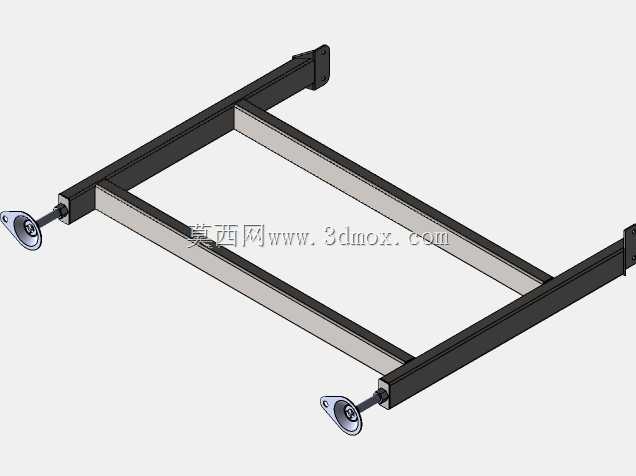

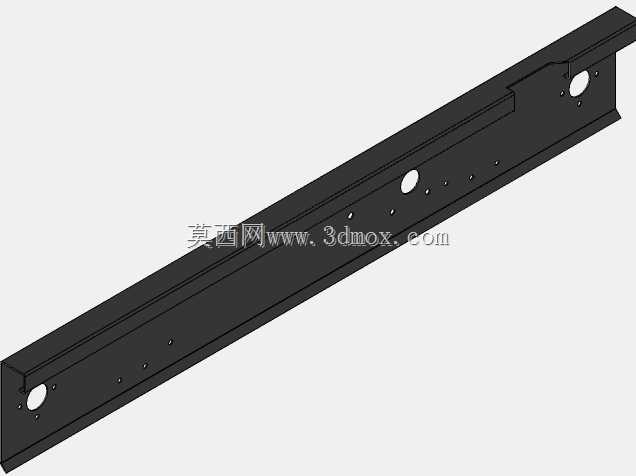

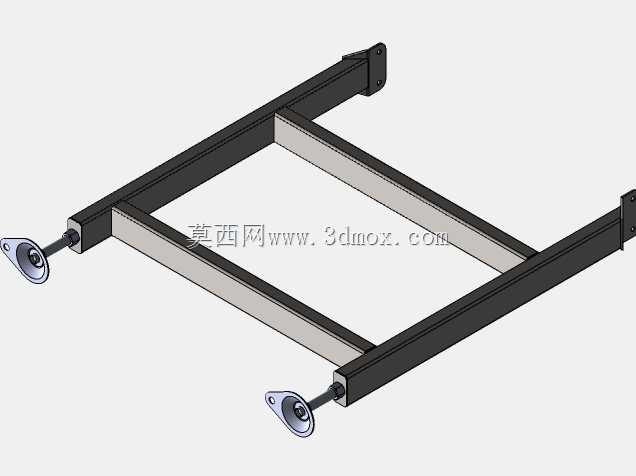

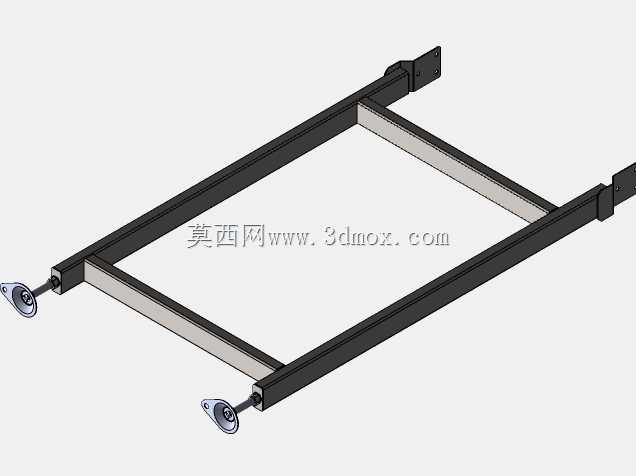

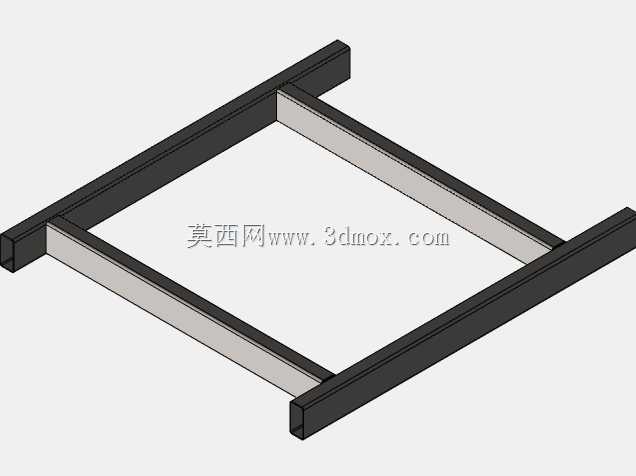

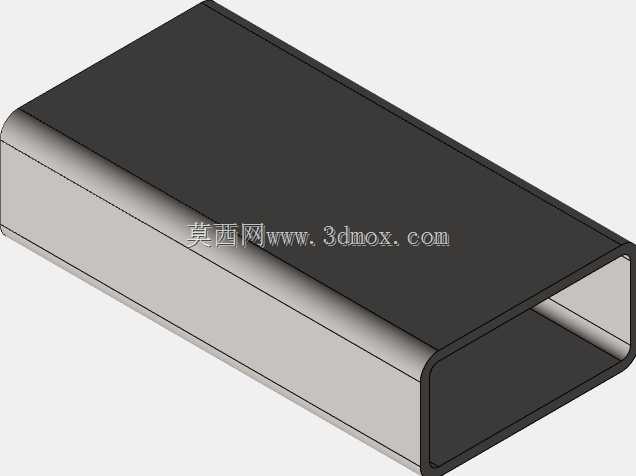

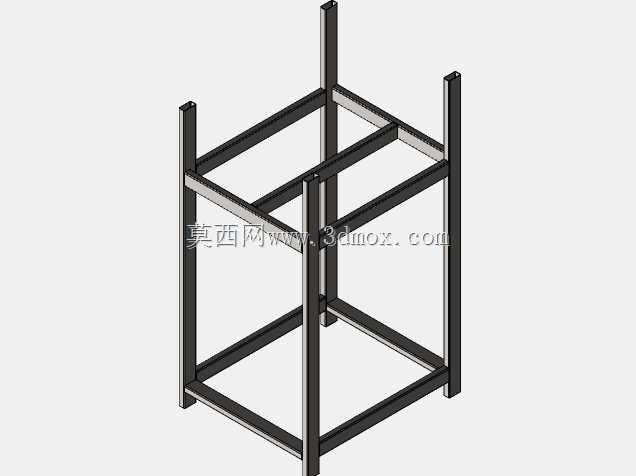

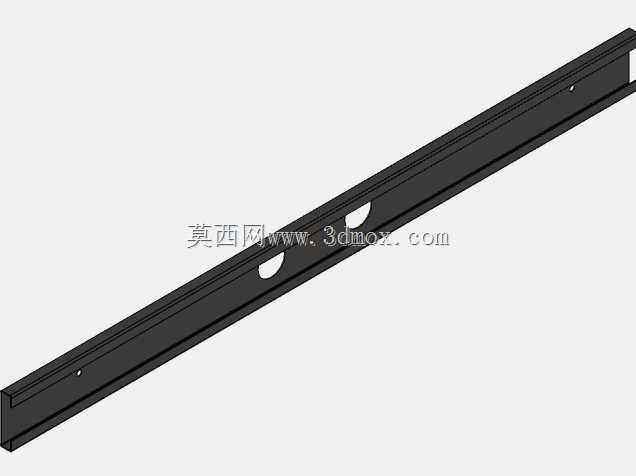

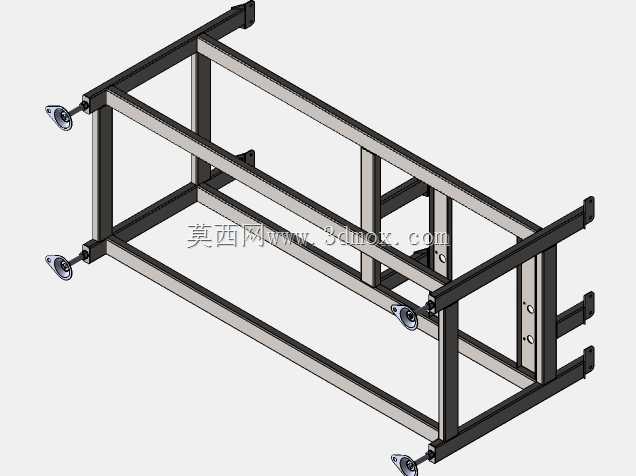

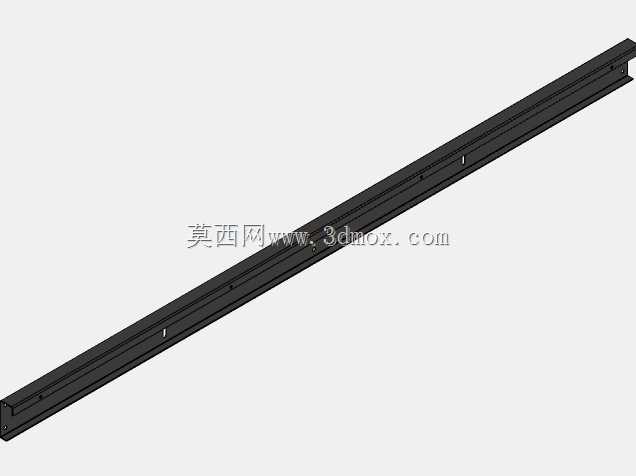

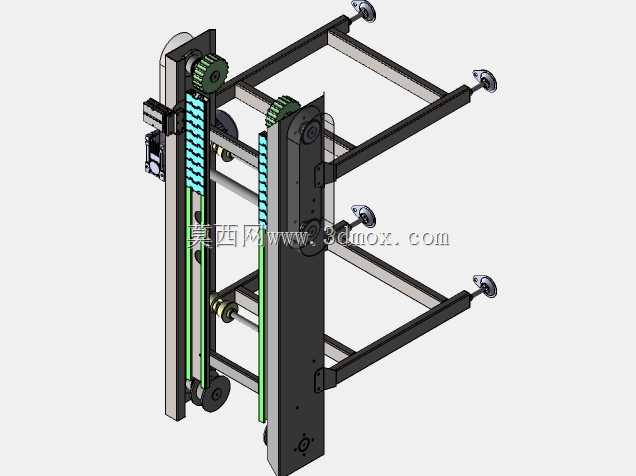

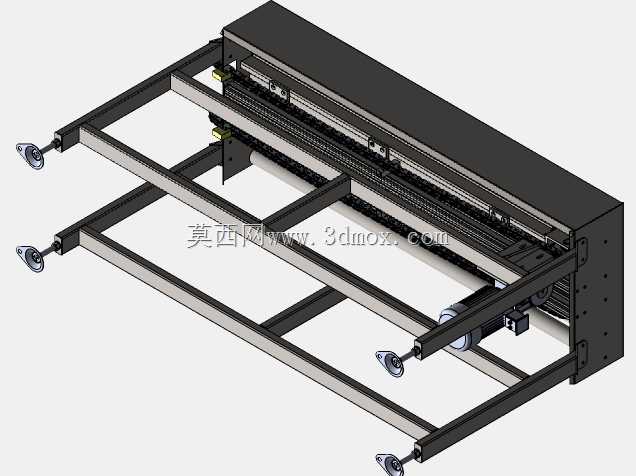

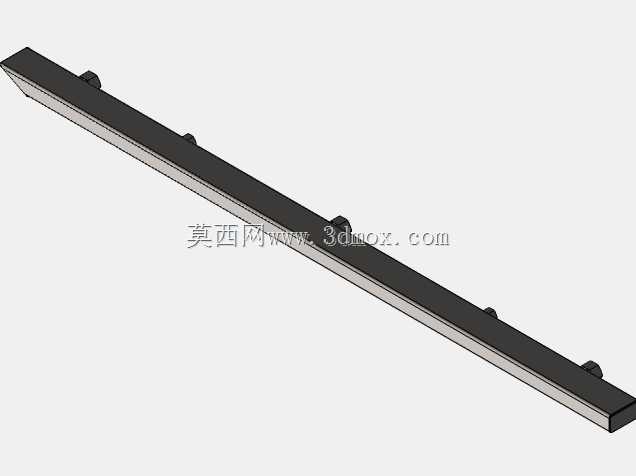

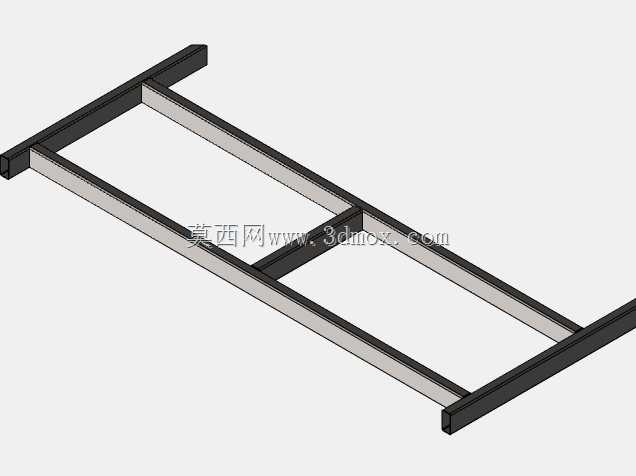

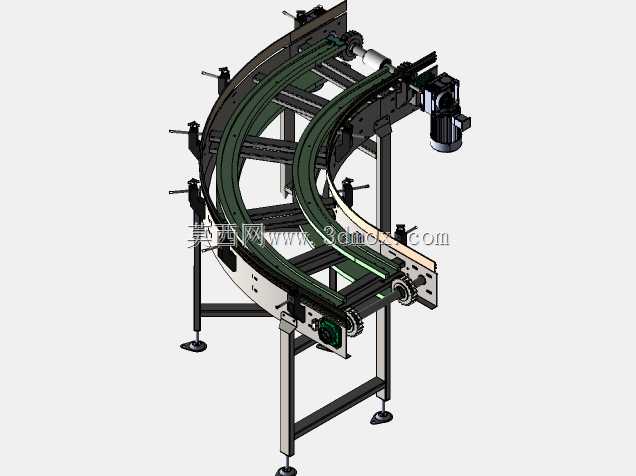

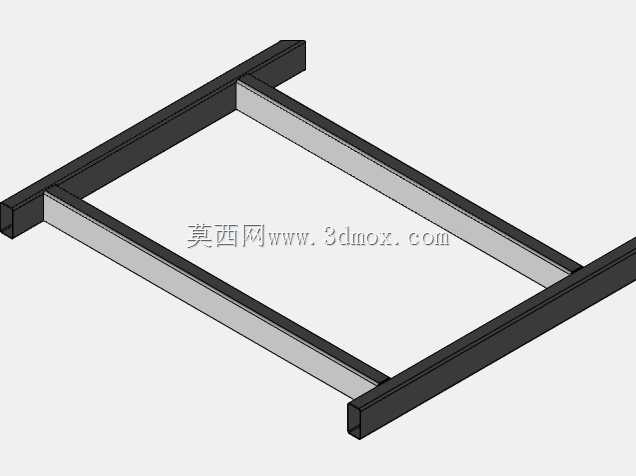

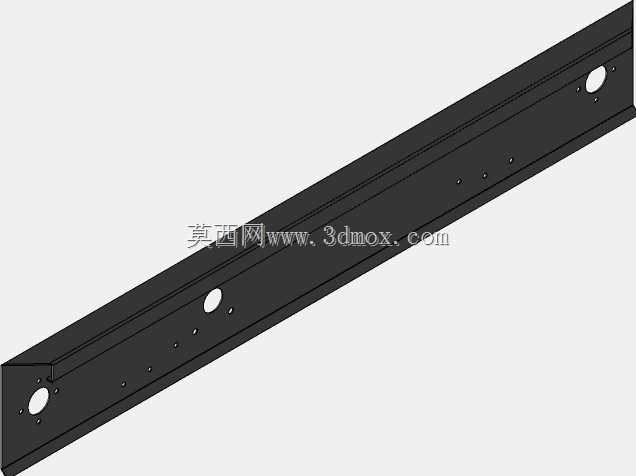

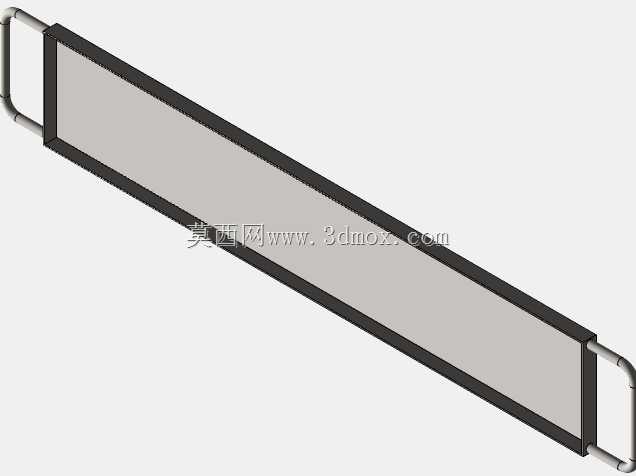

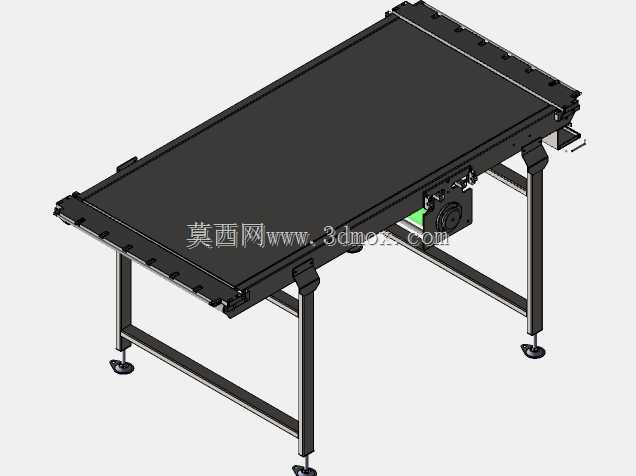

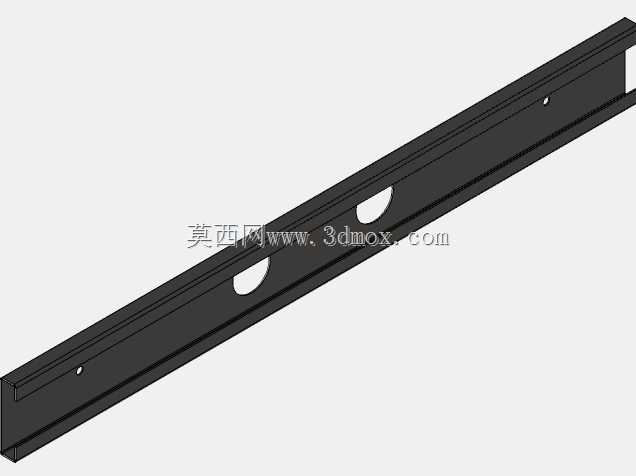

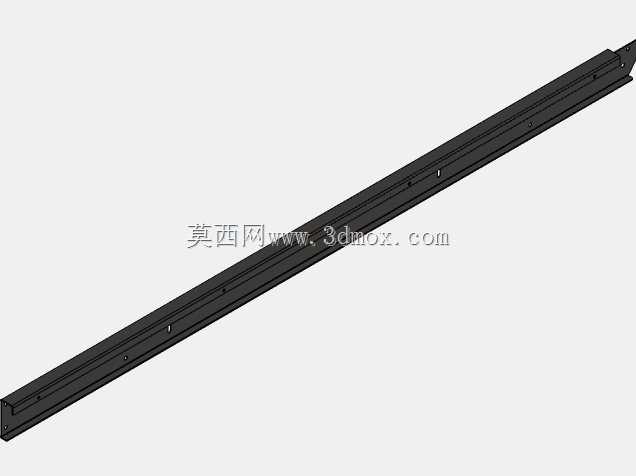

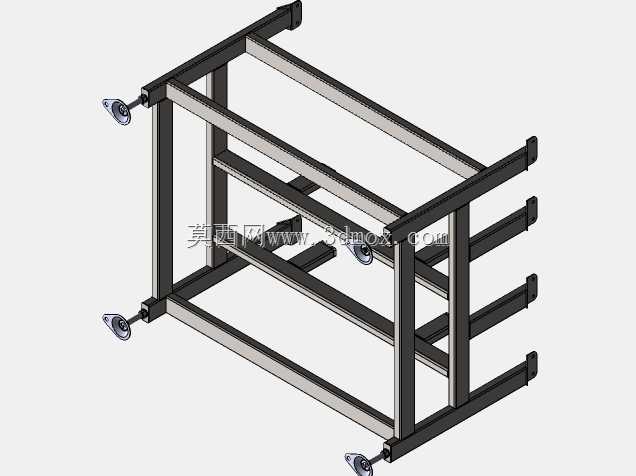

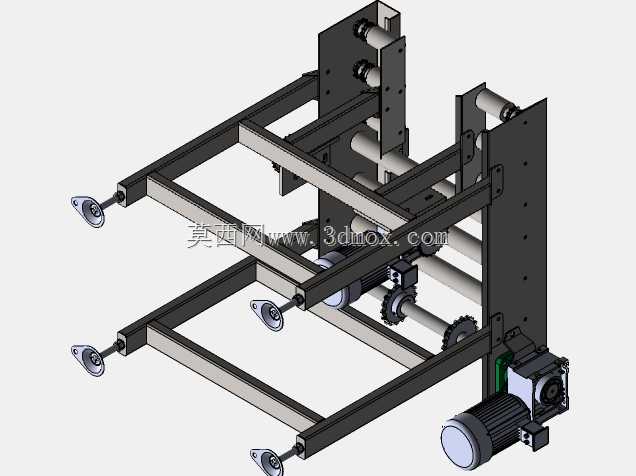

　　该结构件为食品加工生产线的配套支撑机架，主要应用于长条形意面连续生产设备的中段承托场景，对应产线中面皮输送、切条排布工位的设备安装承载需求，可适配车间地面存在一定坡度、平整度偏差的安装环境，解决常规固定式机架无法灵活调平导致的输送皮带跑偏、工位对接错位问题。从结构设计逻辑来看，整体采用矩形管材拼接的框架式构型，两根纵向主梁作为主要承力构件，选用壁厚满足动载荷要求的型钢，承担上方输送组件、导向组件的全部静载荷与设备运行过程中的小幅振动载荷；横向连接梁设置在靠近主梁两端的位置，通过焊接或紧固件连接形成稳定的矩形受力框架，避免长尺寸主梁在载荷作用下出现下挠变形，框架整体的长宽尺寸匹配对应工位输送段的安装边界，

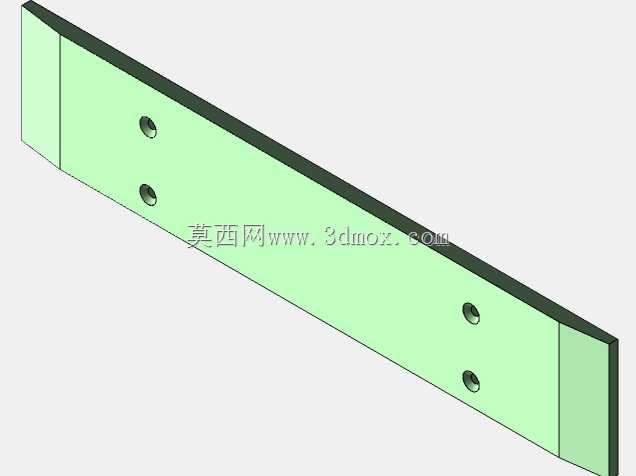

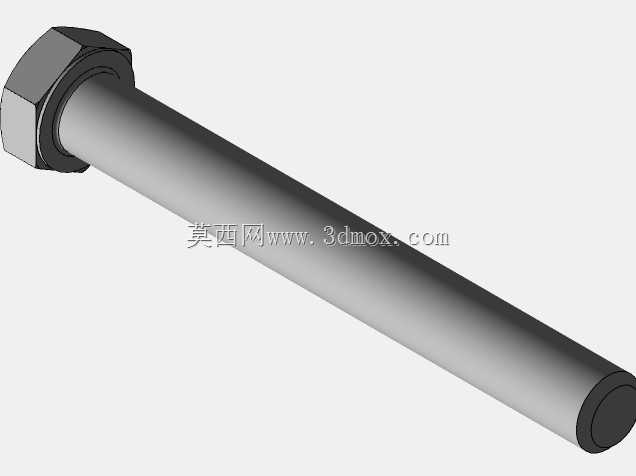

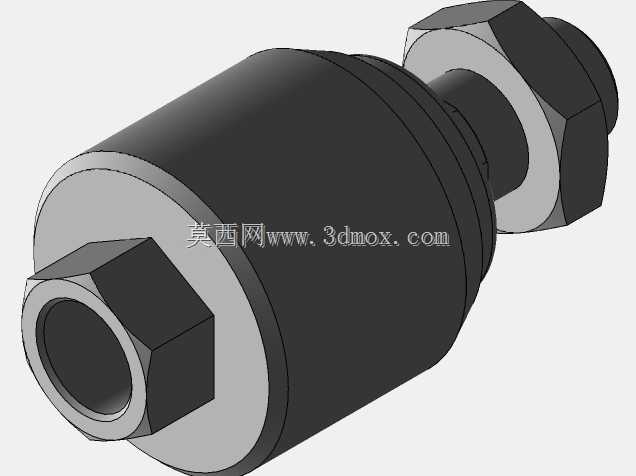

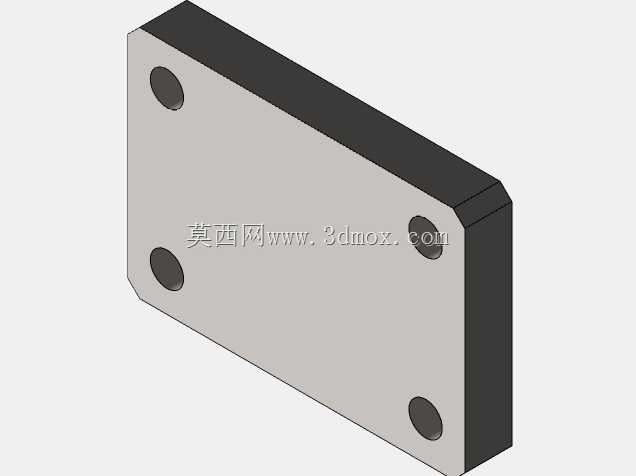

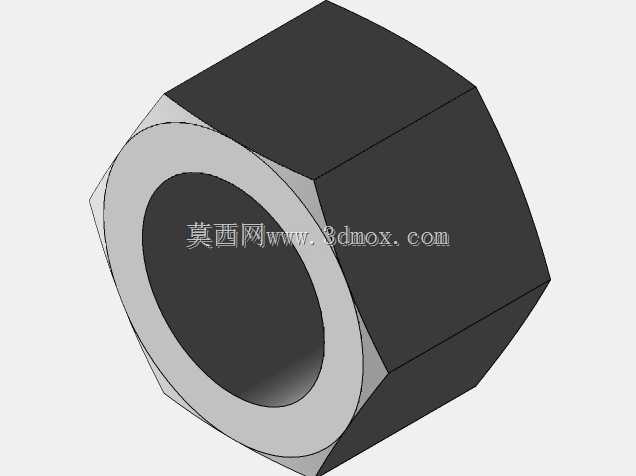

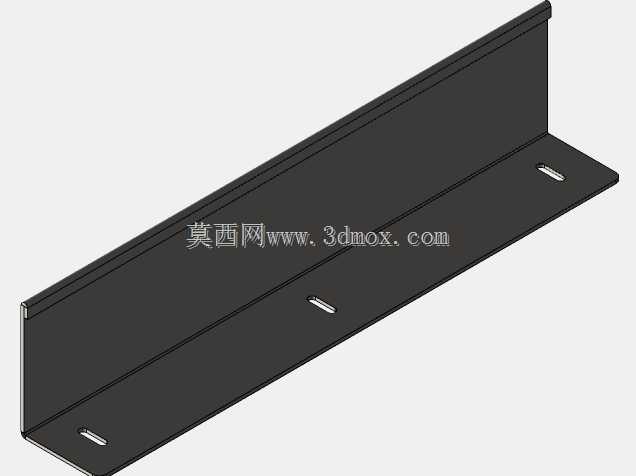

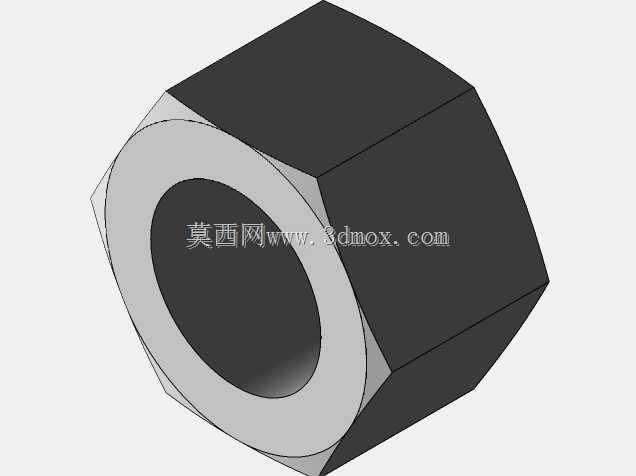

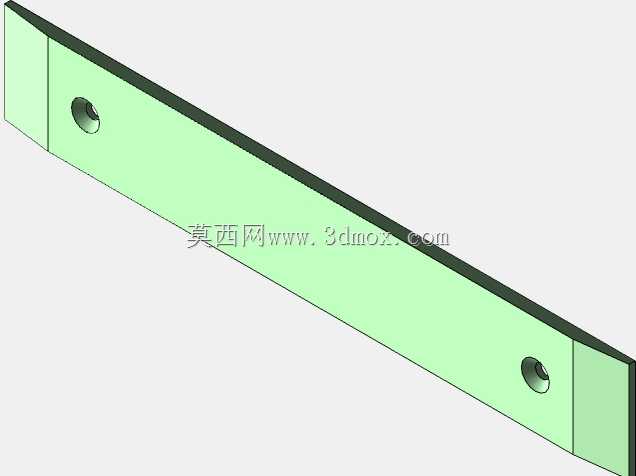

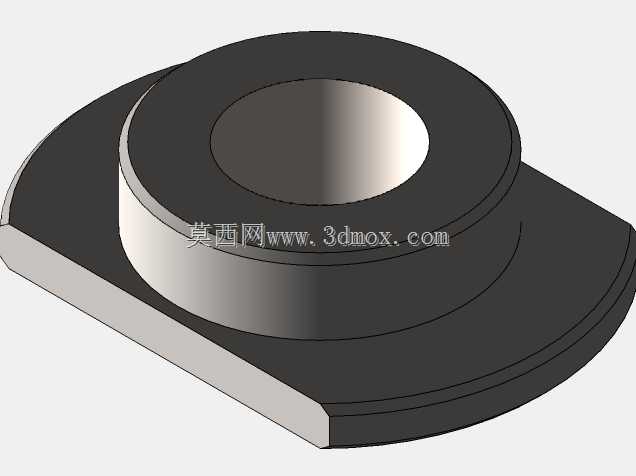

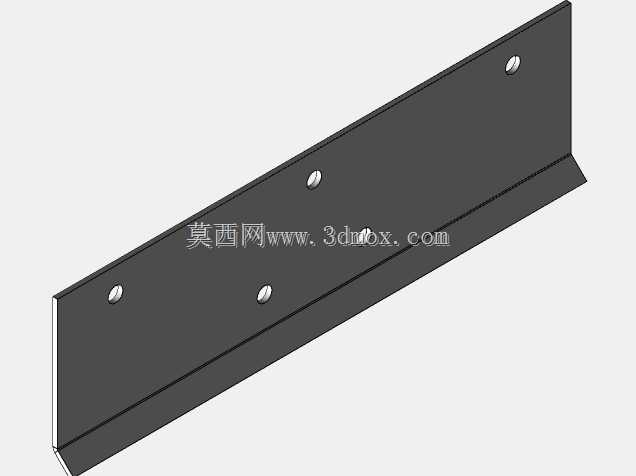

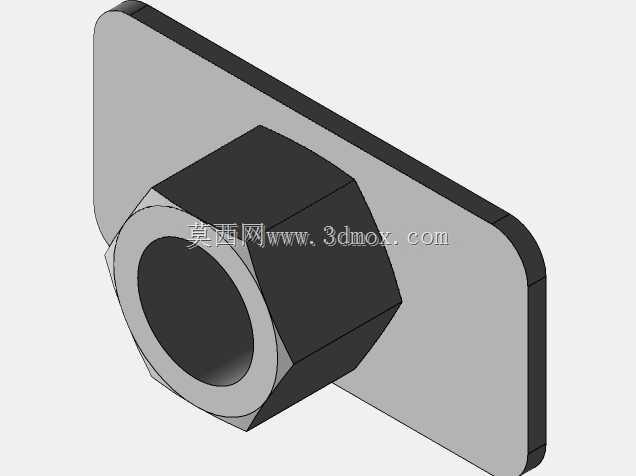

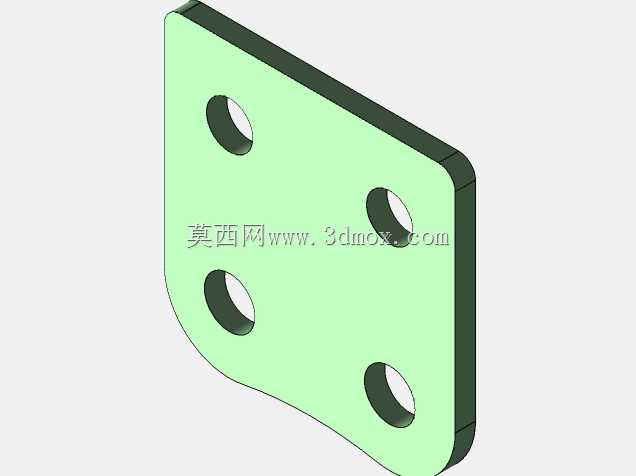

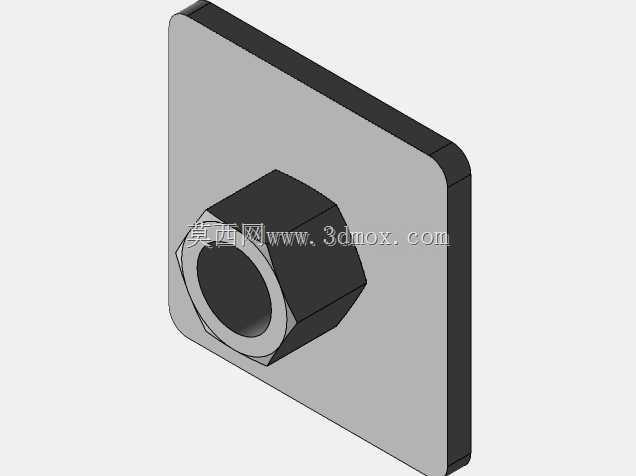

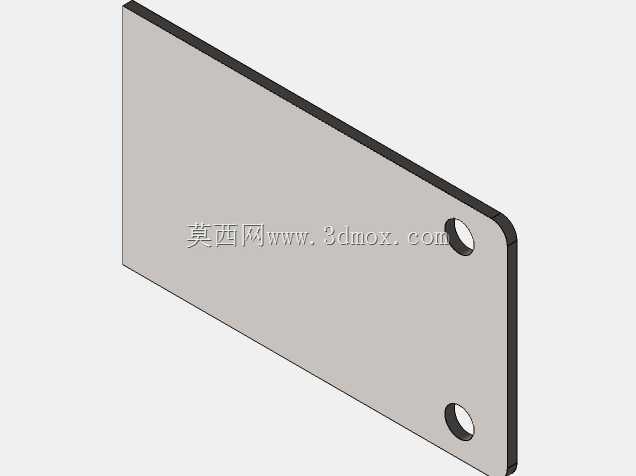

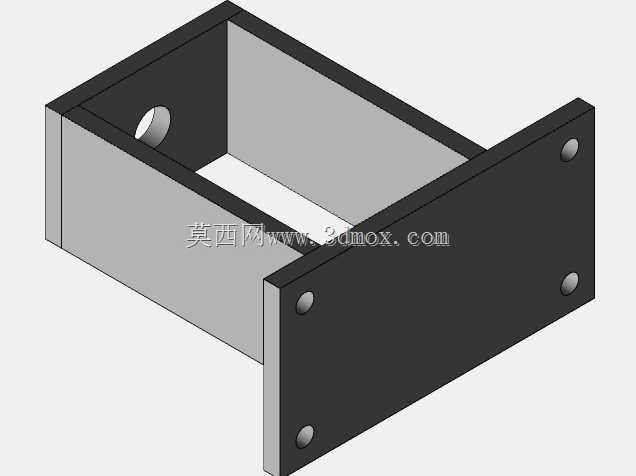

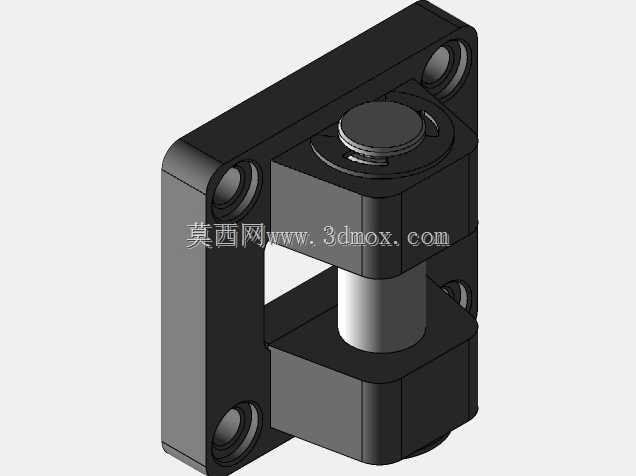

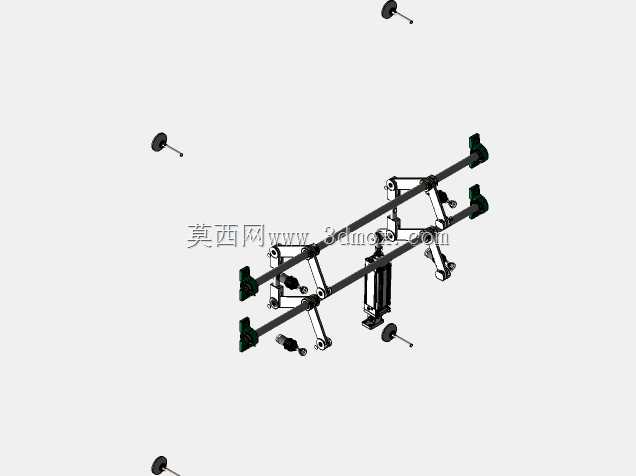

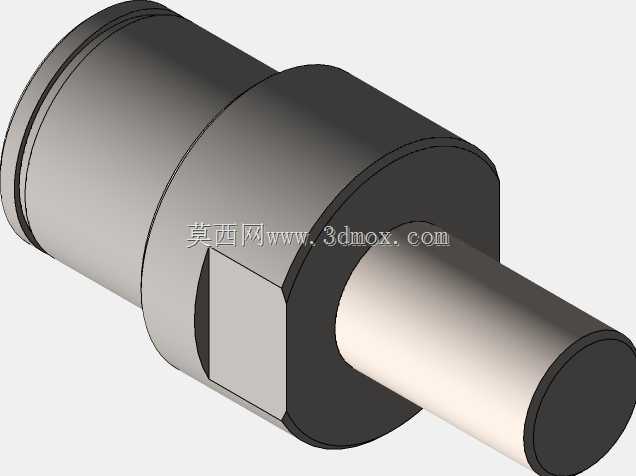

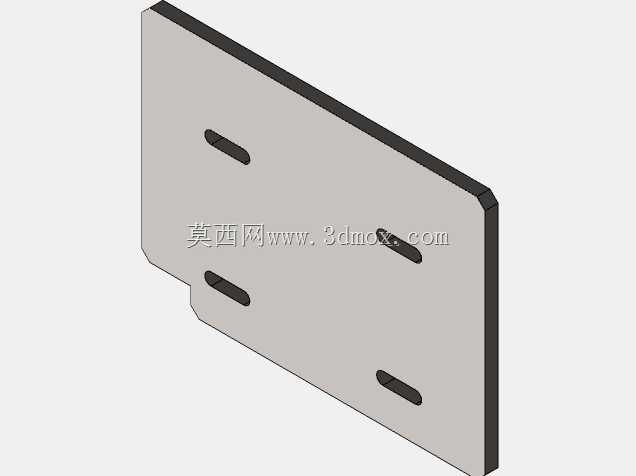

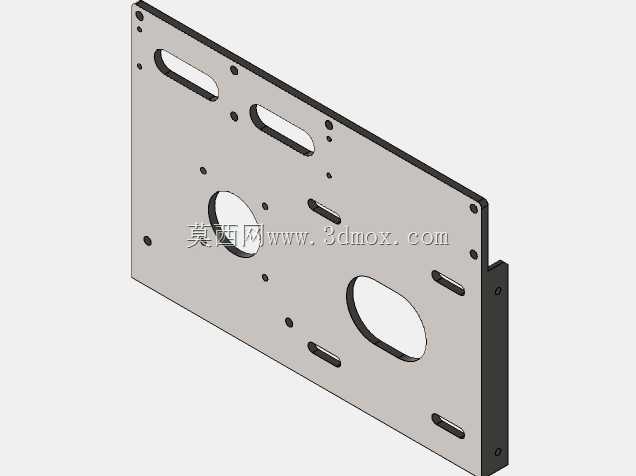

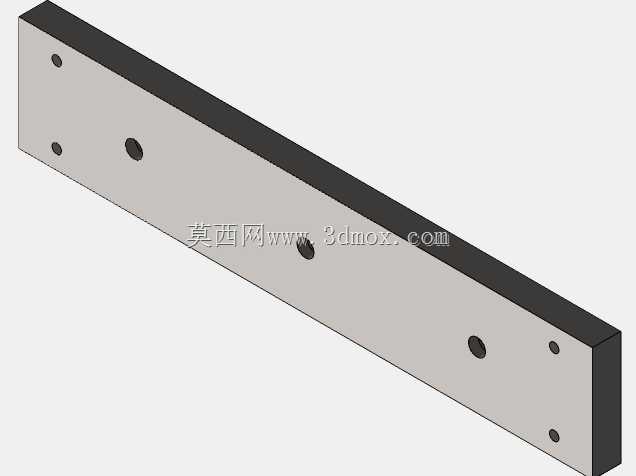

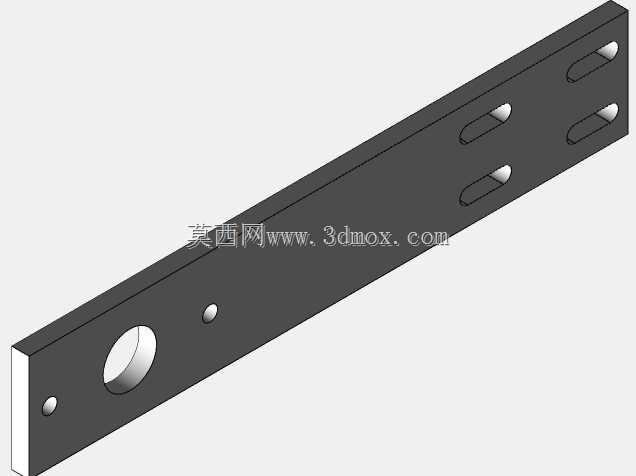

　　横向宽度适配标准食品级输送皮带的幅宽要求，纵向长度覆盖单段输送工位的安装跨度，可直接与前后段生产线的机架通过端部的安装板实现对接，端部安装板上预留的螺栓孔位采用长圆孔设计，允许对接时存在±5mm的位置调整量，降低现场安装的对位难度。机架的调平结构设计在靠近操作侧的主梁端部，采用带橡胶减震垫的万向可调脚座，脚座通过螺杆与主梁端部的焊接螺母配合，旋转脚座即可实现单端高度的微调，调整行程覆盖车间地面常见的15mm以内高度差，脚座底部的橡胶垫一方面可以增大与地面的摩擦力，避免设备运行过程中出现机架移位，另一方面可以吸收输送辊组运转产生的小幅振动，减少振动向地面传递，降低生产线运行的整体噪音。机架表面采用喷塑处理，

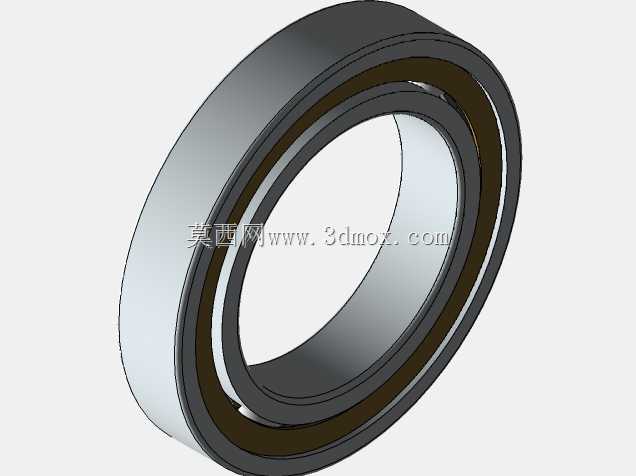

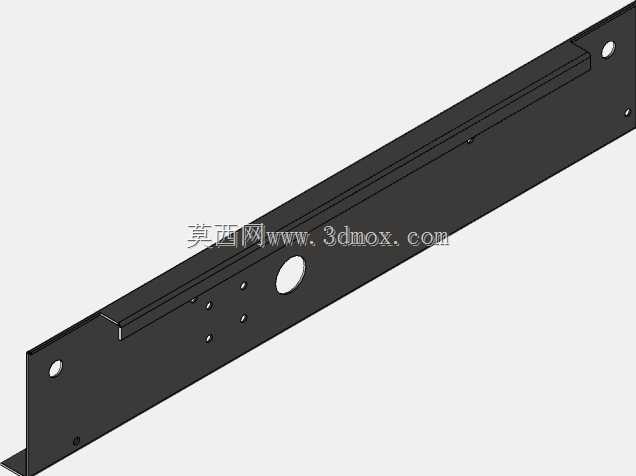

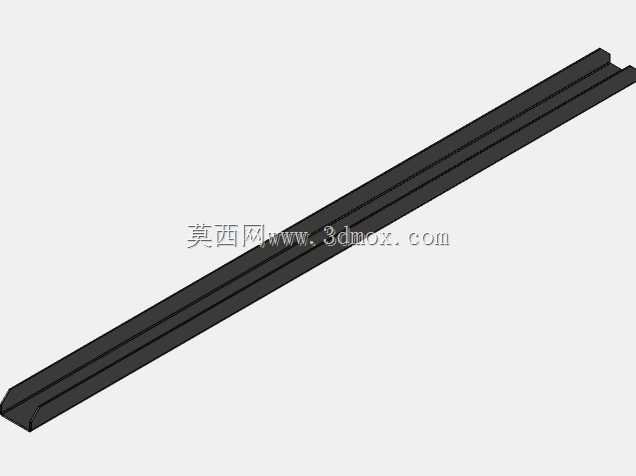

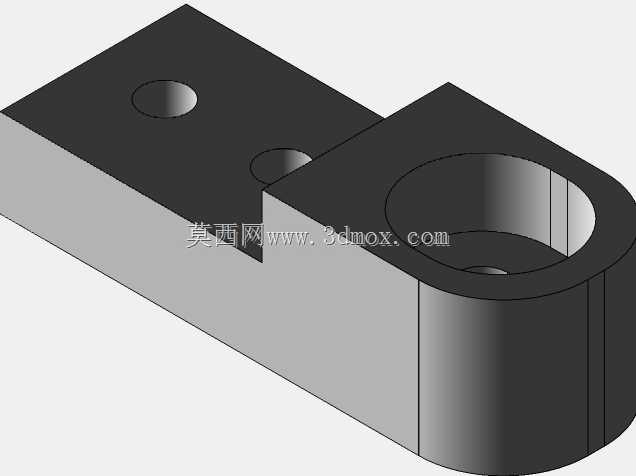

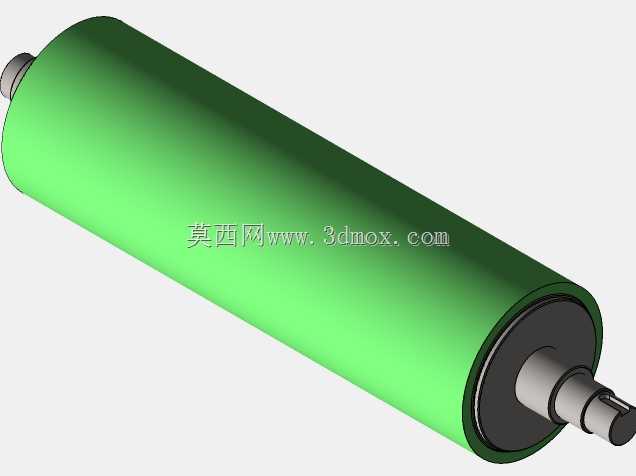

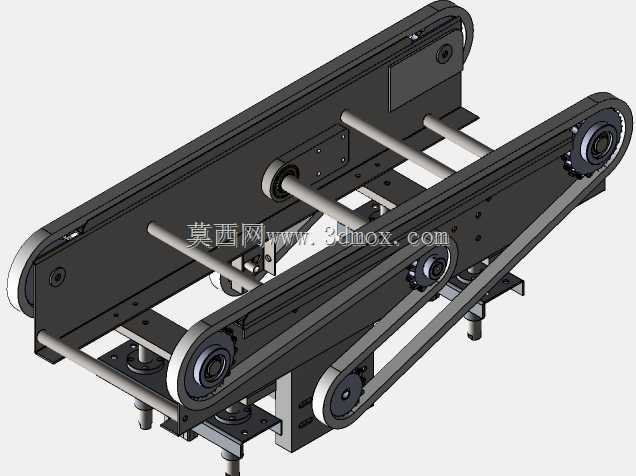

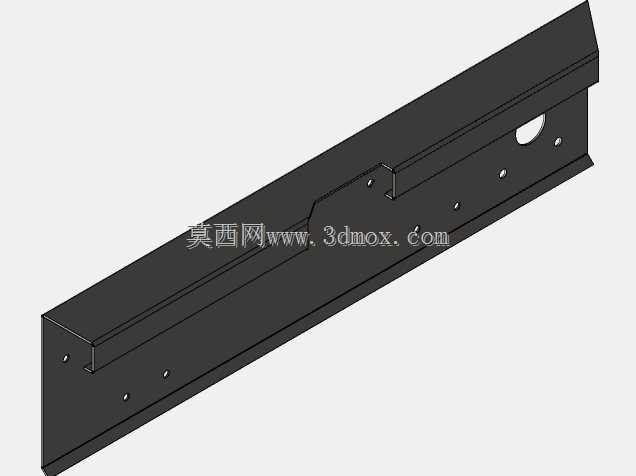

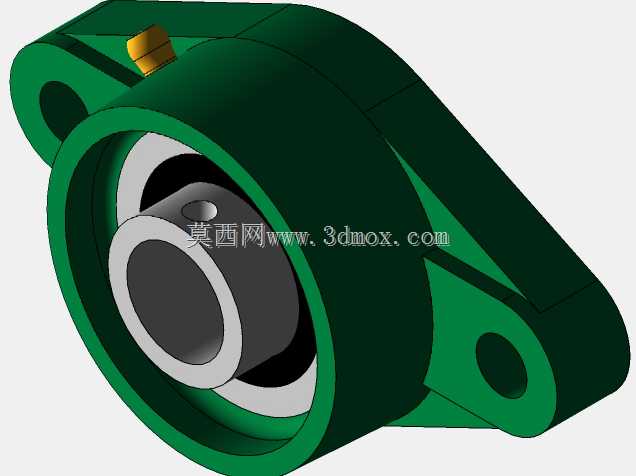

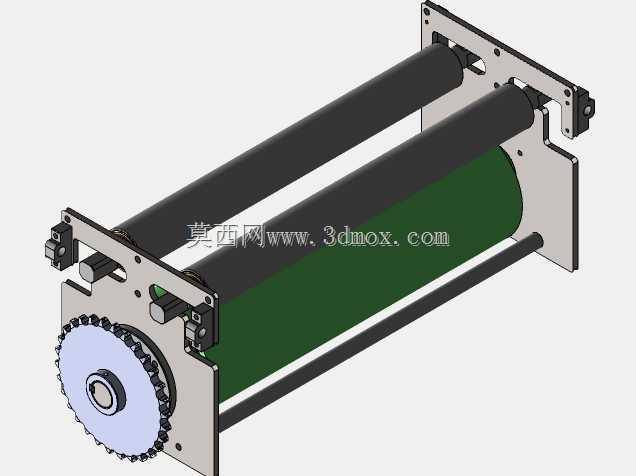

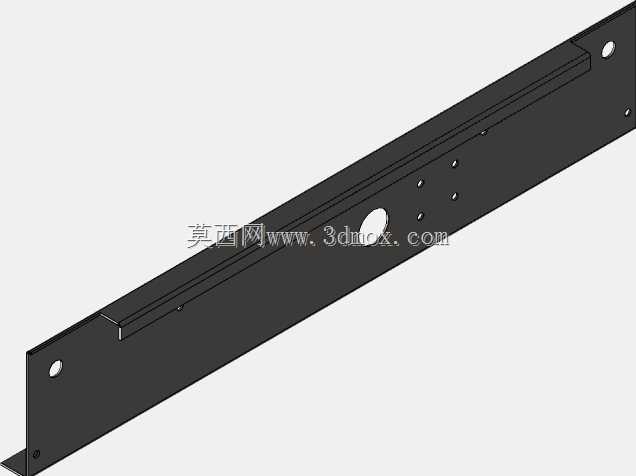

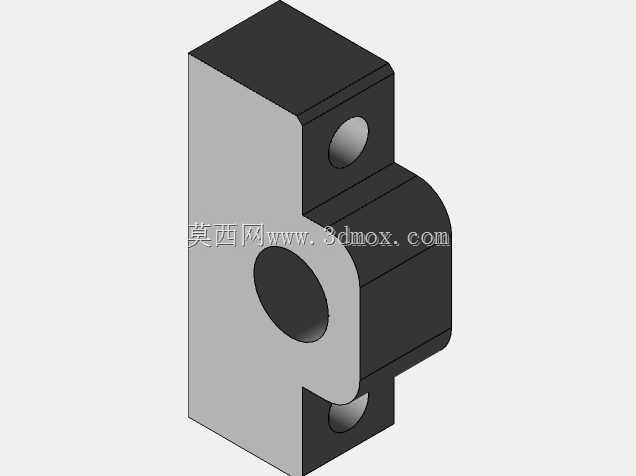

　　涂层材质符合食品生产车间的卫生要求，不易积灰、便于日常清洁擦拭，所有型材拼接处的焊缝均做打磨平滑处理，不存在卫生死角，避免食品生产过程中积料滋生细菌。从安装边界来看，机架整体的高度尺寸匹配意面生产线的标准操作高度，上方安装输送组件后，作业面高度符合人工辅助操作的人体工程学要求，不需要额外垫高或挖坑安装；框架的内侧净空尺寸预留了输送辊组、皮带张紧机构的安装空间，两侧主梁上预留的安装孔位可直接固定输送辊的轴承座，不需要现场二次钻孔加工，大幅缩短产线安装的现场施工周期。在实际工况中，该机架除了承托输送组件外，还可在横向连接梁上安装光电传感器、导向挡条等附属配件，连接梁上预留的T型槽结构可实现配件位置的灵活调整，

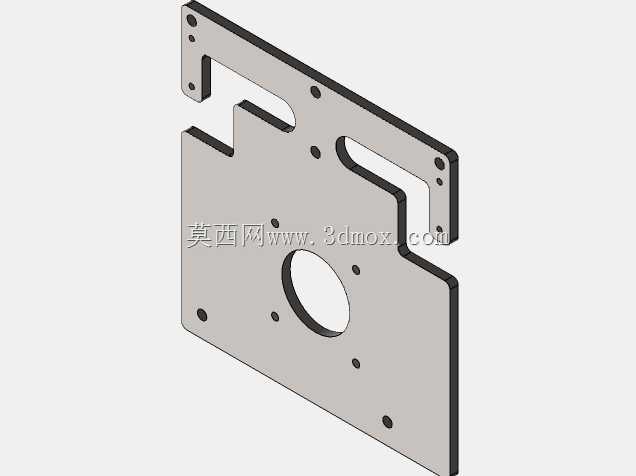

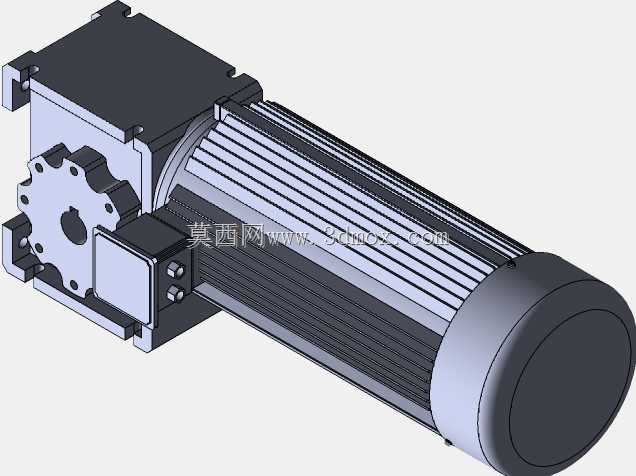

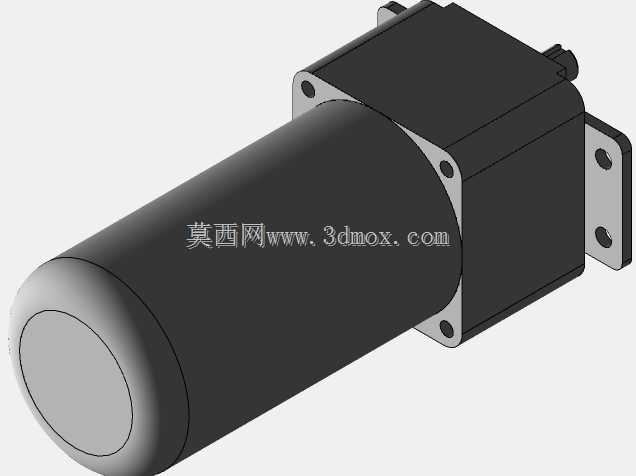

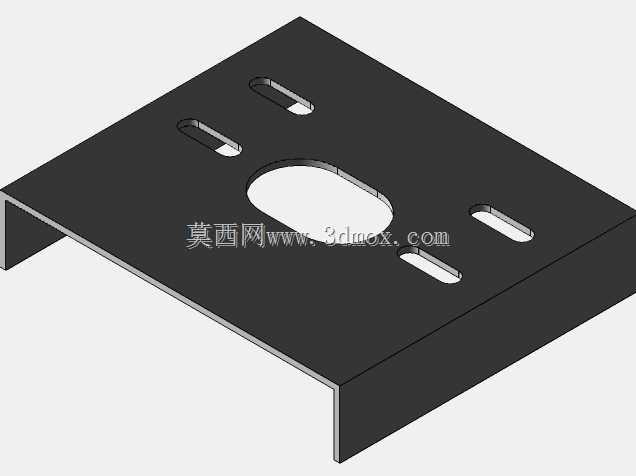

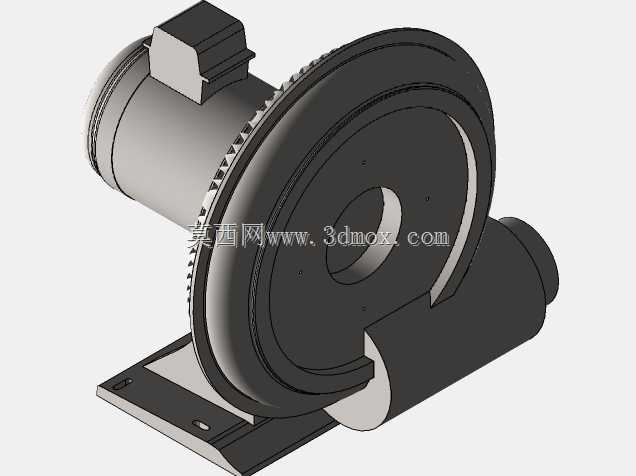

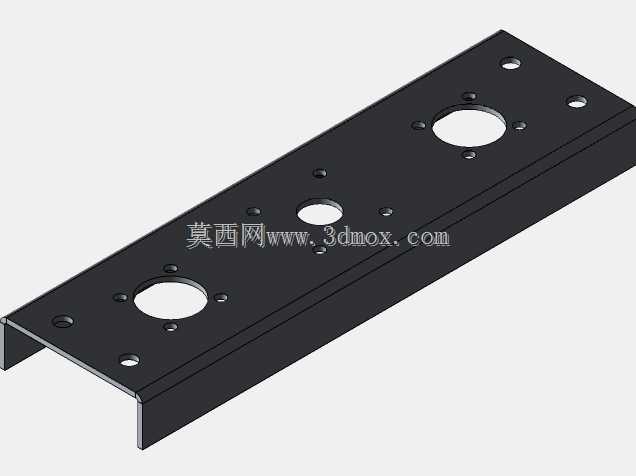

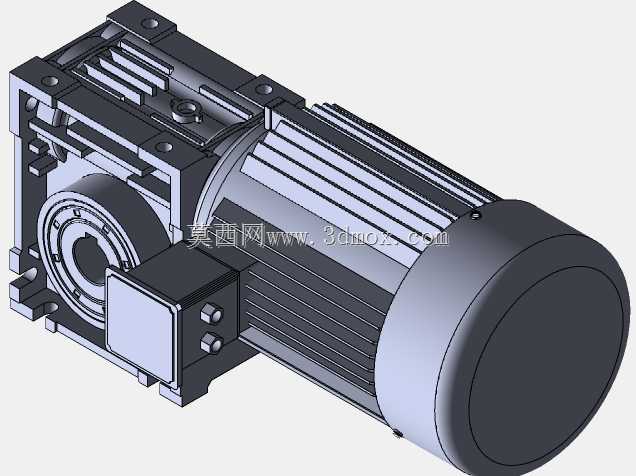

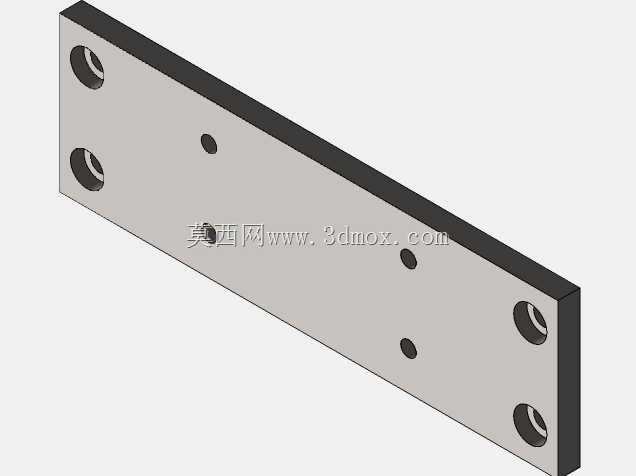

　　适配不同规格意面生产时的导向、检测需求；框架靠近驱动端的位置预留了电机安装板的固定位，可直接匹配标准减速电机的安装尺寸，不需要额外设计转接支架。设计过程中针对机架的受力情况做了简化校核，当上方承载满负载的面皮、输送组件总重量达到额定载荷时，主梁的最大挠度控制在允许范围内，不会出现因变形导致的输送皮带跑偏、辊组卡滞问题；可调脚座的螺杆强度满足单支点最大承载要求，在地面不平整导致的单点受力偏大情况下，不会出现螺杆弯曲、螺纹滑牙的失效问题。该机架的整体结构采用模块化设计思路，可根据产线的长度需求多段拼接使用，不同段的机架连接接口尺寸统一，互换性强，当产线需要调整工位布局时，可快速拆装重组，减少设备改造的工作量；所有外露的紧固件均采用不锈钢材质，适应食品车间定期冲洗、消毒的使用环境，不会出现锈蚀污染产品的问题。
