工业级2.5英寸SATA接口固态硬盘结构设计

　　做工业设备存储选型和结构适配这么多年，2.5英寸SATA SSD的结构模型是工控机、嵌入式设备、工业服务器设计里绕不开的标准件参考。这次的模型还原的是工业级宽温SSD的完整结构，先从实际应用场景说，这类盘不是消费级笔记本里用的普通固态，大多部署在车间工控主机、轨道交通车载设备、户外安防存储节点、数控机床的程序存储单元里，这些场景要么常年处于振动环境，要么温湿度波动范围大，还有的存在电磁干扰，所以结构设计上和消费级产品有本质区别。

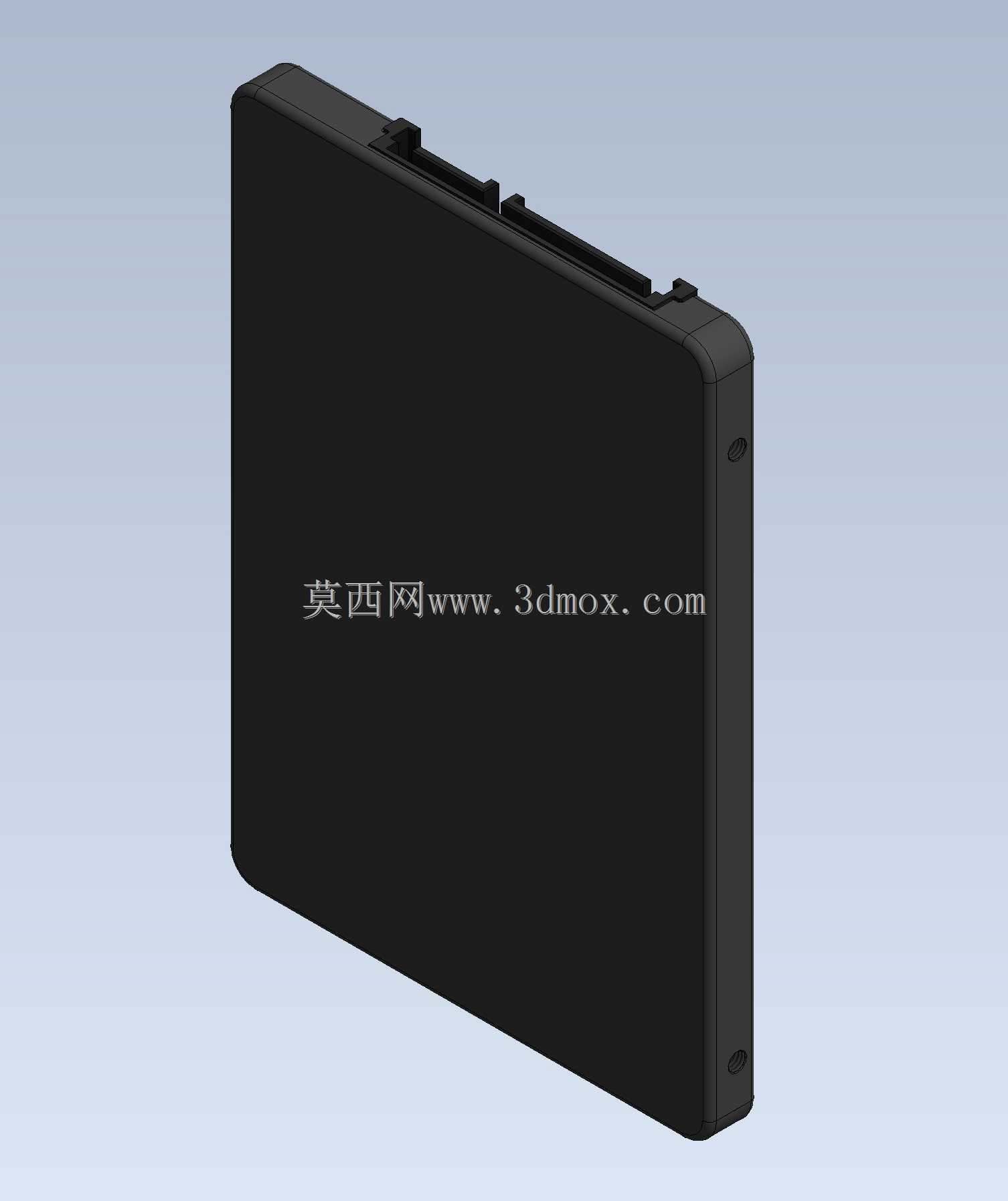

　　先讲安装边界，标准2.5英寸存储盘的安装孔位是行业统一规范，这个模型完整还原了侧边和底部的固定螺柱位置，螺柱的孔径、深度都严格遵循SATA-IO组织的物理规范，不管是装在标准硬盘托架里，还是直接通过螺柱固定在设备机箱的钣金安装位上，都不会出现孔位错位的问题。盘体的外形尺寸严格控制在100mm×70mm×7mm的标准区间，边缘做了0.5mm的倒角处理，避免安装时刮花机箱内部的线束或者PCB板，SATA接口端的金手指位置公差控制在±0.1mm以内，和主板上的SATA数据、供电接口对接时，不会出现插接过松导致接触不良，或者插接过紧顶坏接口焊盘的问题。

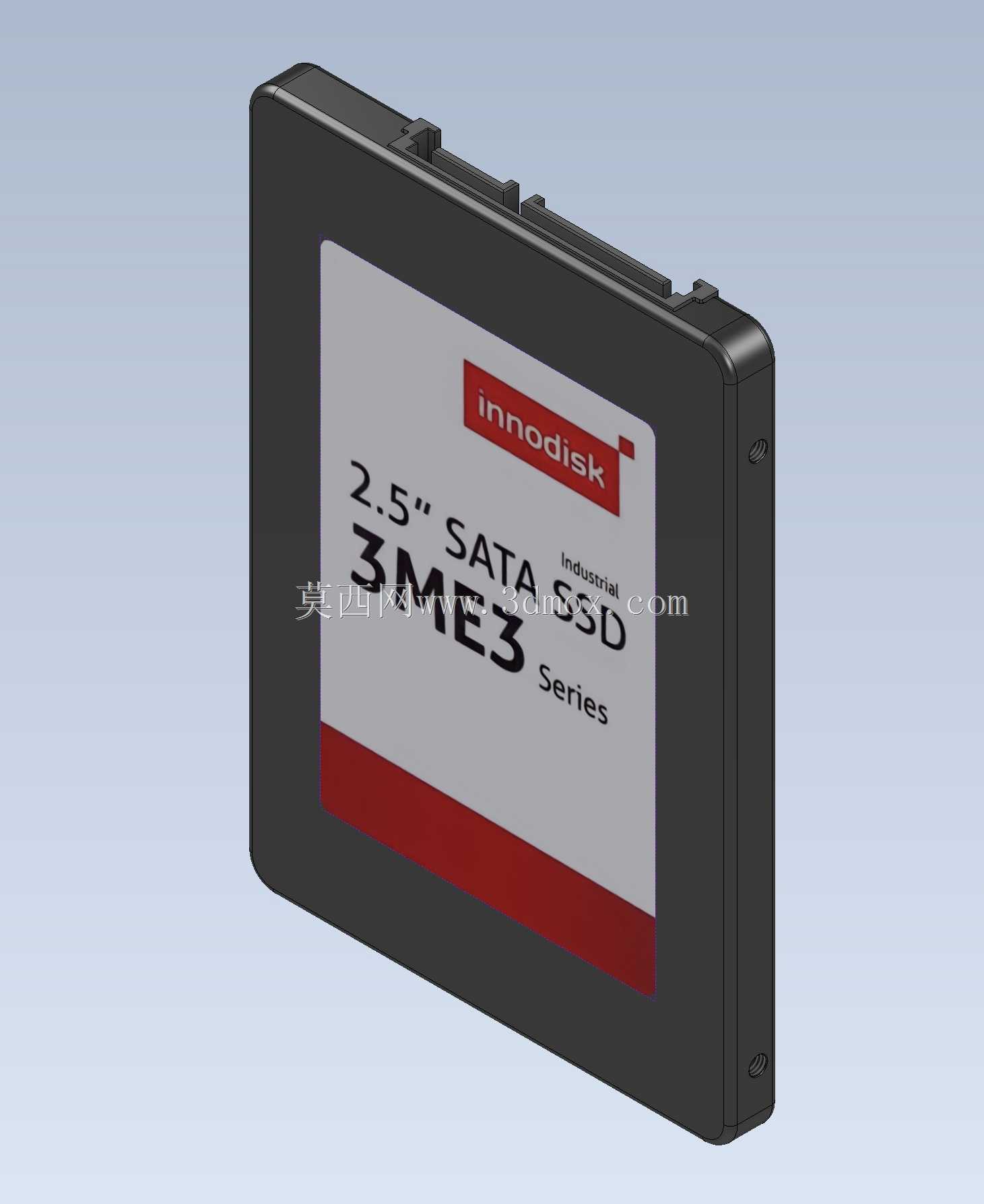

　　再说到产品的功能特性对应的结构设计，工业级SSD的外壳不是消费级常用的薄塑料壳，这个模型还原的是一体式金属外壳结构，外壳材质一般选用锌合金或者高强度ABS加金属镀层，一方面可以提升整体结构强度，在持续振动的工况下不会出现外壳开裂、内部PCB板移位的问题，另一方面金属外壳可以充当散热片，把NAND闪存颗粒和主控芯片工作时产生的热量均匀导出去，避免密闭工控机箱里积热导致掉盘。模型上的标签区域做了下沉0.2mm的凹槽设计，贴完产品标签后标签不会突出外壳表面，安装时不会因为标签剐蹭导致标签脱落或者卡滞在硬盘托架里。接口端的防呆结构做了完整还原，SATA接口的L型防呆缺口尺寸精准，反向根本无法插入，能避免现场装配工人暴力插反烧坏接口的问题。

　　设计思路上，这个模型没有做多余的装饰性结构，所有结构都服务于工业场景的可靠性需求：外壳的合模缝做在侧边非安装面，缝隙控制在0.1mm以内，既可以阻挡车间里的金属粉尘、切削液雾气进入盘体内部腐蚀电路，又不会影响安装时的平面贴合度。盘体四个角做了小圆弧过渡，不是尖锐直角，在狭小的设备机箱内部穿装时，不会刮伤旁边的供电线和信号线，也能减少跌落时的应力集中，避免角部开裂。内部的PCB安装位在模型里也做了对应限位，外壳内部的卡扣位置刚好卡住PCB板的边缘，不需要额外打螺丝就能固定PCB，配合外壳的缓冲筋位，能抵消大部分设备运行时传递过来的振动，避免颗粒虚焊。

　　实际做设备结构设计的时候，很多新手容易忽略硬盘周围的预留空间，这个模型可以直接导入装配体里做干涉检查：要注意盘体上方至少预留2mm的散热空间，接口端要预留15mm以上的线束插拔空间，不能把其他结构件压在硬盘外壳上，不然长期受热膨胀后会挤压盘体导致内部元件损坏。另外工业场景里很多设备会把硬盘做快拆设计，这个模型的外形尺寸完全符合标准快拆托架的适配要求，不需要额外修改结构就能直接适配市面上主流的2.5英寸硬盘快拆架，不管是前维护的工控机，还是需要频繁更换存储盘的测试设备，都能直接适配。

　　还有个容易被忽略的细节，模型上还原了盘体侧面的导槽结构，这个导槽是配合机架式服务器的硬盘笼使用的，推入硬盘时导槽会顺着硬盘笼的导轨滑入，保证接口精准对接，不会出现偏斜插针的问题。外壳表面的磨砂质感处理也在模型里做了体现，这种处理不是为了美观，是为了避免安装时手上的油污、汗渍附着在外壳上导致氧化，也能减少静电积累对内部电路的影响。从结构建模的角度来说，这个模型把所有和安装、适配、可靠性相关的结构都做了精准还原，没有省略关键的配合特征，不管是用来做设备整体装配的干涉检查，还是参考设计定制化的工业存储盘结构，都能直接使用，不需要再额外核对标准尺寸，能省不少反复查规范、量尺寸的时间。
