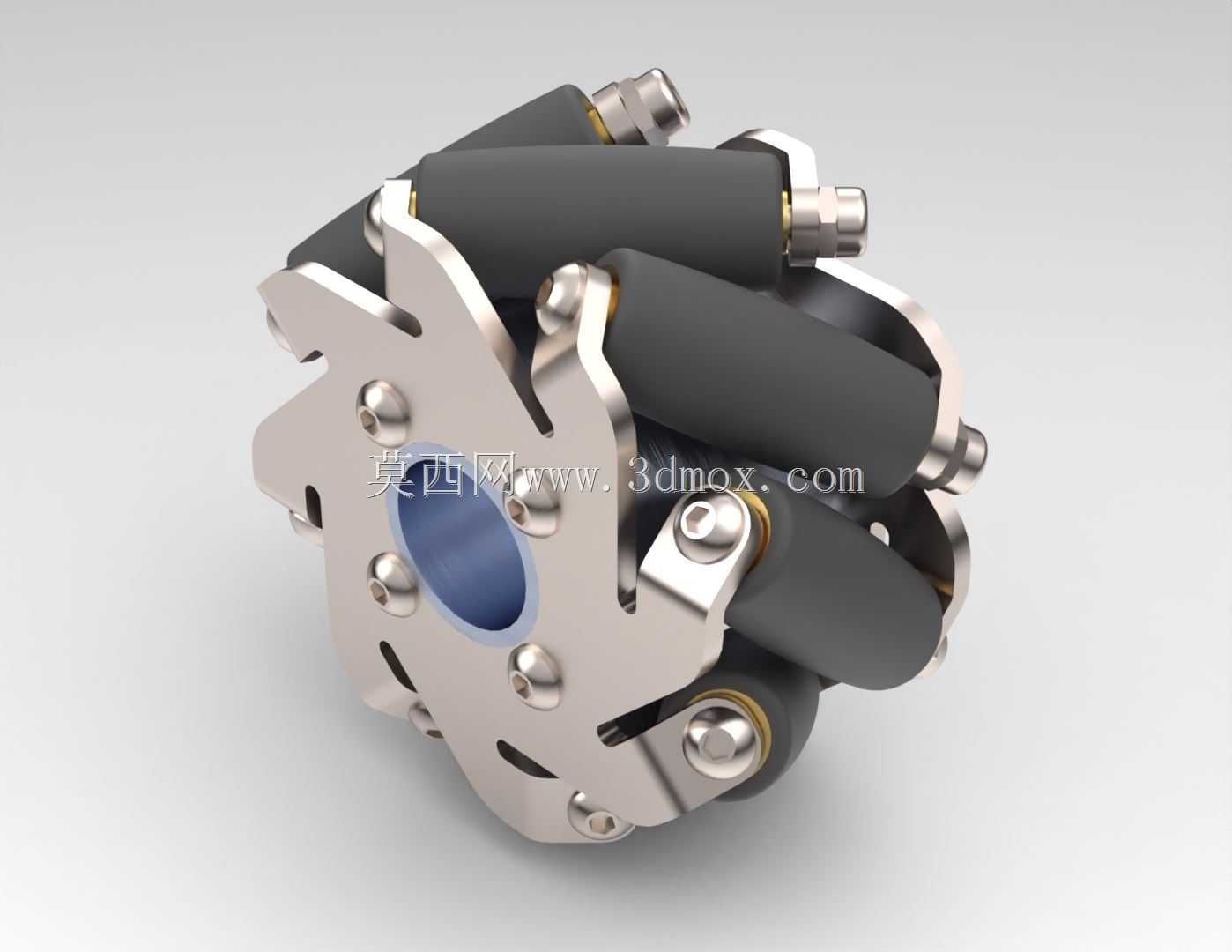

直径60mm右侧麦克纳姆轮结构设计

　　在仓储AGV、巡检机器人、窄通道作业移动平台的行走机构选型中，麦克纳姆轮是实现全向移动的核心部件，这款直径60mm的右侧麦克纳姆轮，适配小型轻量化移动作业设备的安装需求，可在不改变车体朝向的前提下完成横向平移、原地旋转、斜向行进等动作，解决传统轮系在狭小空间内转向半径大、走位灵活性不足的问题。

　　从实际应用场景来看，该规格麦克纳姆轮多用于负载10kg以内的小型桌面级搬运机器人、实验室教学移动平台、紧凑空间内的巡检设备，这类设备的作业空间往往存在通道狭窄、转向余量不足的问题，传统差速轮系需要预留足够的转向空间，而搭配成组的麦克纳姆轮后，仅通过四个轮子的转速与转向差速匹配，即可实现任意方向的移动，无需额外设置转向机构，能有效压缩车体整体结构尺寸，提升空间利用率。

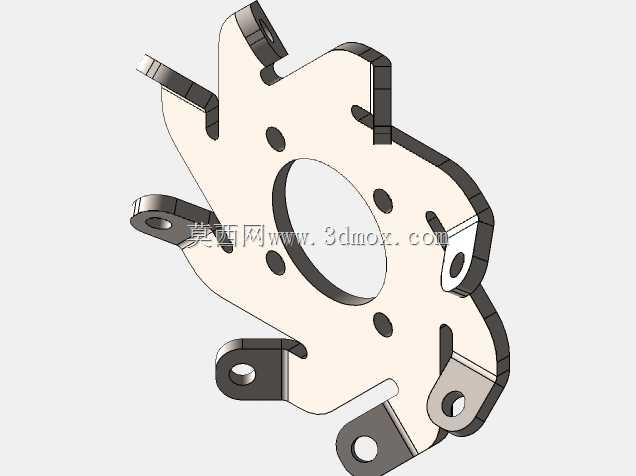

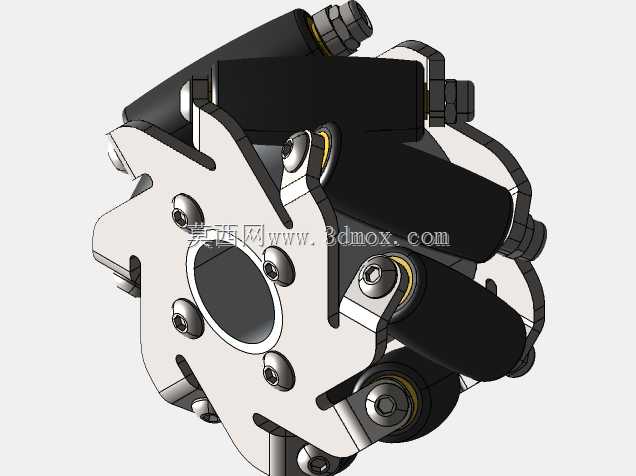

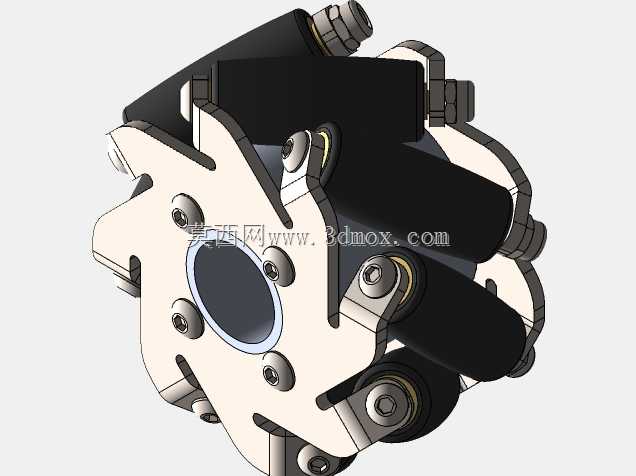

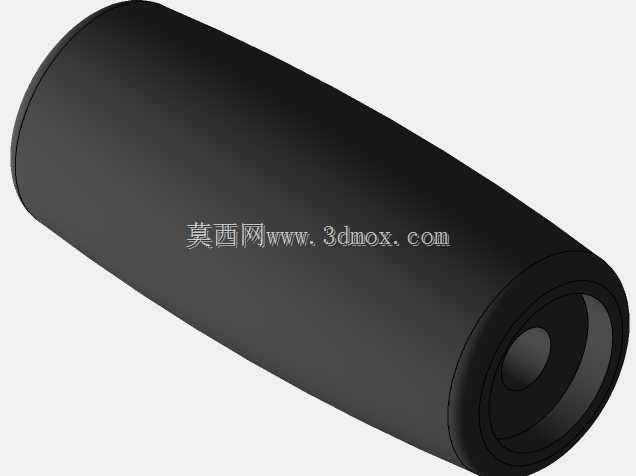

　　产品功能特性上，轮体采用轮毂与辊子组合的结构形式，周向分布的多个鼓形辊子轴线与轮体主轴线呈45度夹角，每个辊子可绕自身轴线自由转动，当轮体绕主轴线旋转时，辊子接触地面的部分会产生分解到横向与纵向的分力，通过不同轮子的转速组合，即可将分力合成为任意方向的合力，驱动车体完成全向动作。辊子外层采用高摩擦系数的弹性包覆材料，可在平整硬质地面上提供足够的附着力，减少打滑带来的走位偏差，同时能缓冲地面微小凸起带来的振动，提升行走平稳性。轮毂采用金属材质加工，保证轮体整体的结构强度，安装孔位采用标准化设计，可直接适配常规的法兰输出轴，无需额外定制转接件。

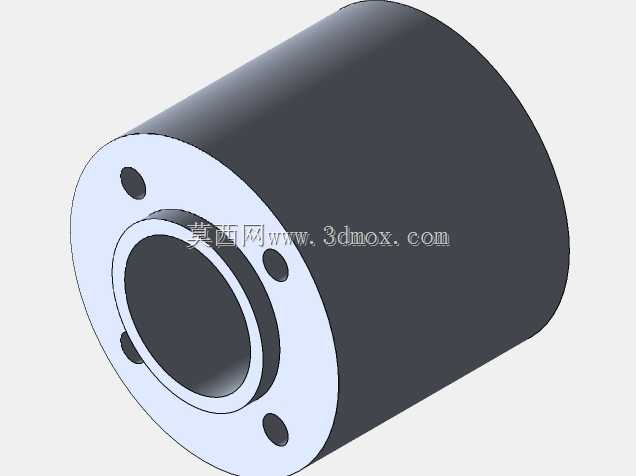

　　设计思路上，这款右侧轮与同规格左侧轮配对使用，二者辊子的倾斜方向相反，在成组安装时可保证分力的合成逻辑正确，避免出现动作偏差。轮体的辊子安装间隙经过严格控制，既保证辊子转动灵活无卡滞，又不会因间隙过大导致行走时出现明显的跳动与噪音。轮毂上的安装孔采用对称分布设计，可保证轮体转动时的动平衡性能，减少高速行走时的振动。轴孔位置设计有定位台阶，安装时可快速完成轴向定位，保证轮体与输出轴的同轴度，降低轴系的偏载磨损。

　　外形尺寸与安装边界方面，该轮整体外径为60mm，安装轴孔直径15mm，轮体整体宽度控制在紧凑范围内，安装时需保证轮体的安装平面与车体底板平行，辊子的最低点需处于同一水平面，避免出现个别辊子悬空导致的受力不均。轮体与车体侧方的间隙需预留足够余量，避免转向或横移时轮体与车体结构发生干涉。在成组布置时，四个轮子需采用矩形分布形式，左右侧轮的安装位置对称，保证各个轮的接地压力均匀，避免出现单个轮子负载过大导致的辊子过早磨损。在实际装配时，需注意辊子的倾斜方向与设计要求一致，右侧轮需安装在车体对应右侧位置，若装反会导致轮系的运动合成逻辑出错，无法实现预期的全向移动功能。日常使用中需定期清理辊子缝隙内的杂物，避免异物卡滞导致辊子无法自由转动，影响行走精度。
