带视觉检测的全自动丝网印刷机组

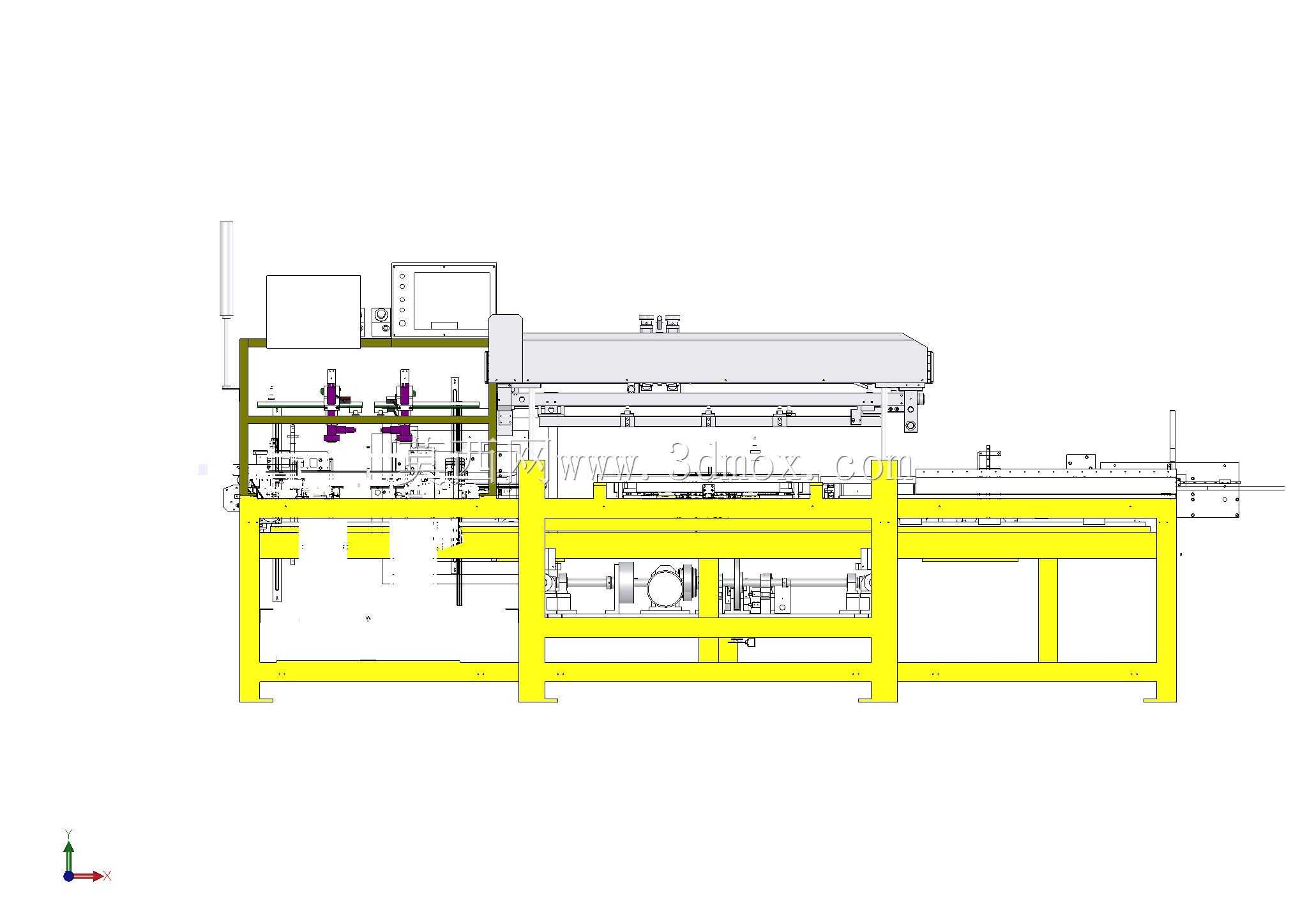

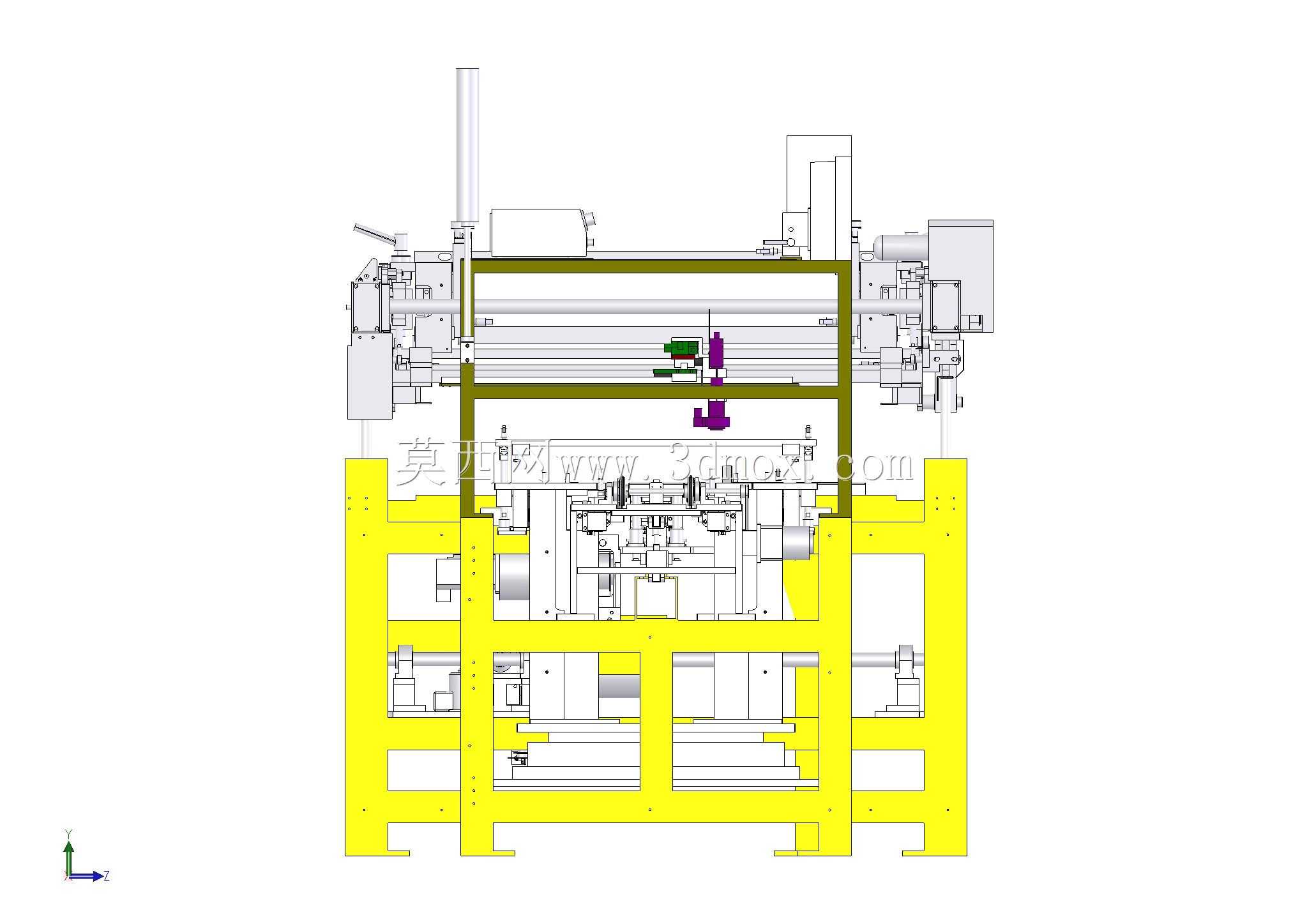

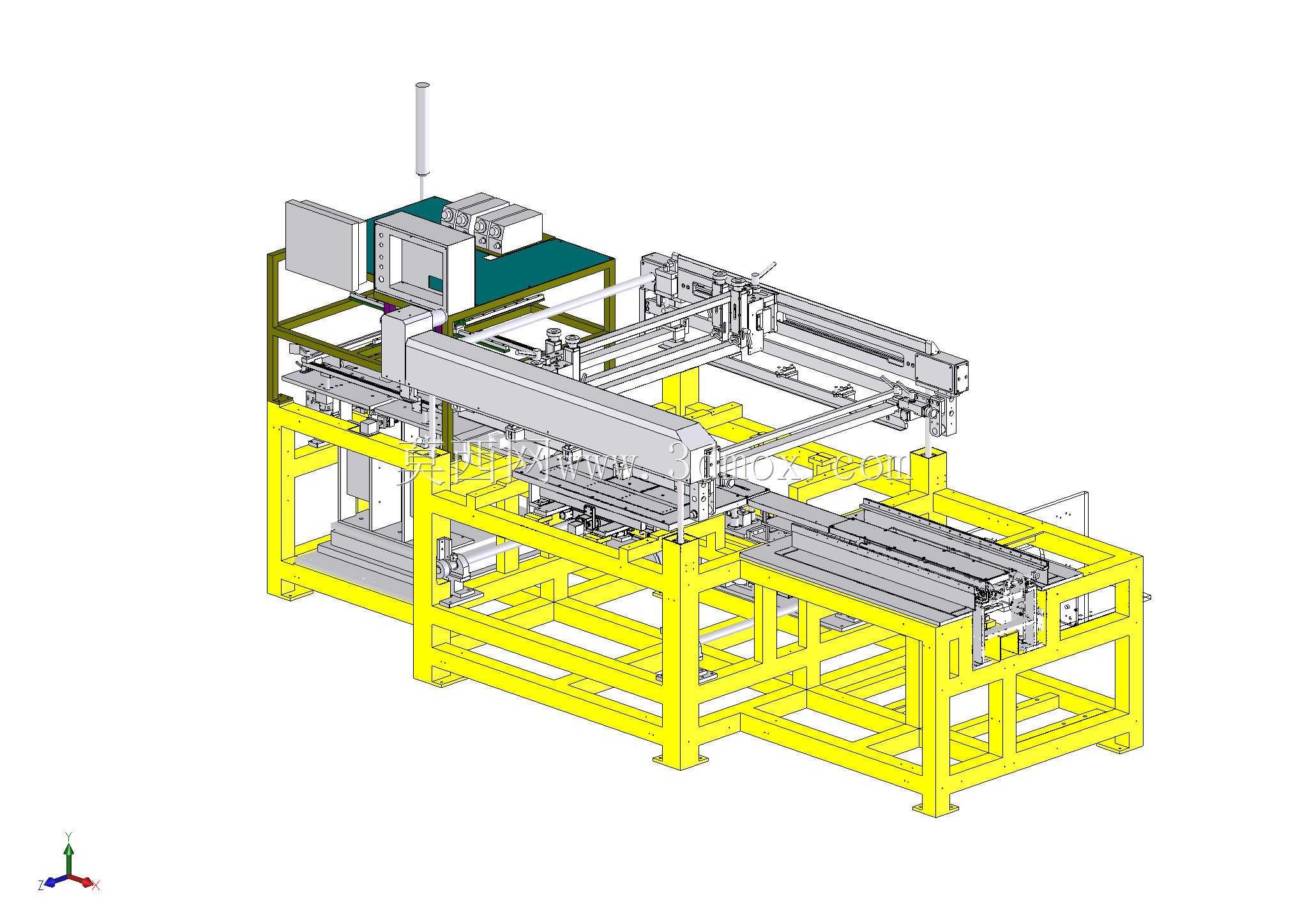

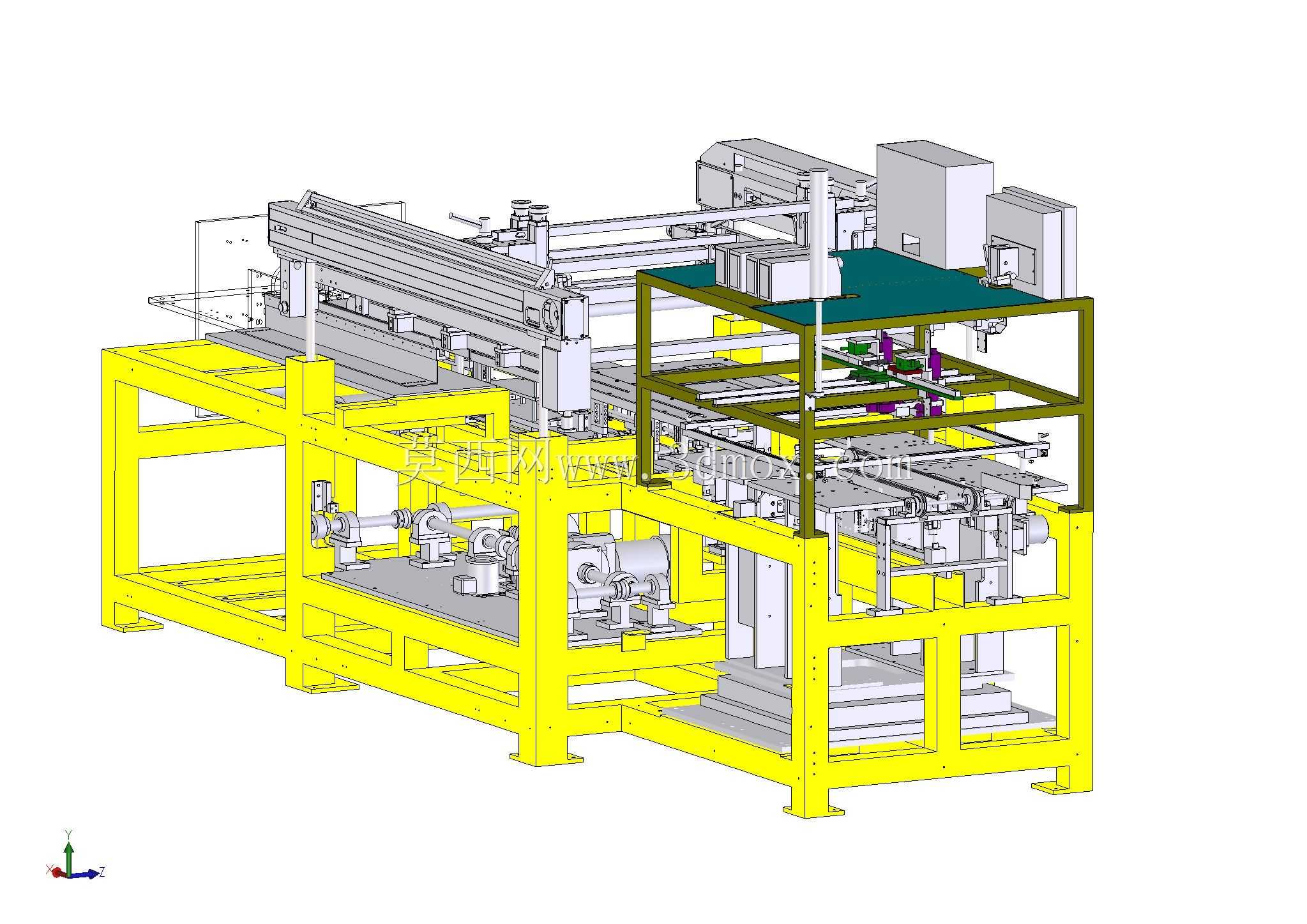

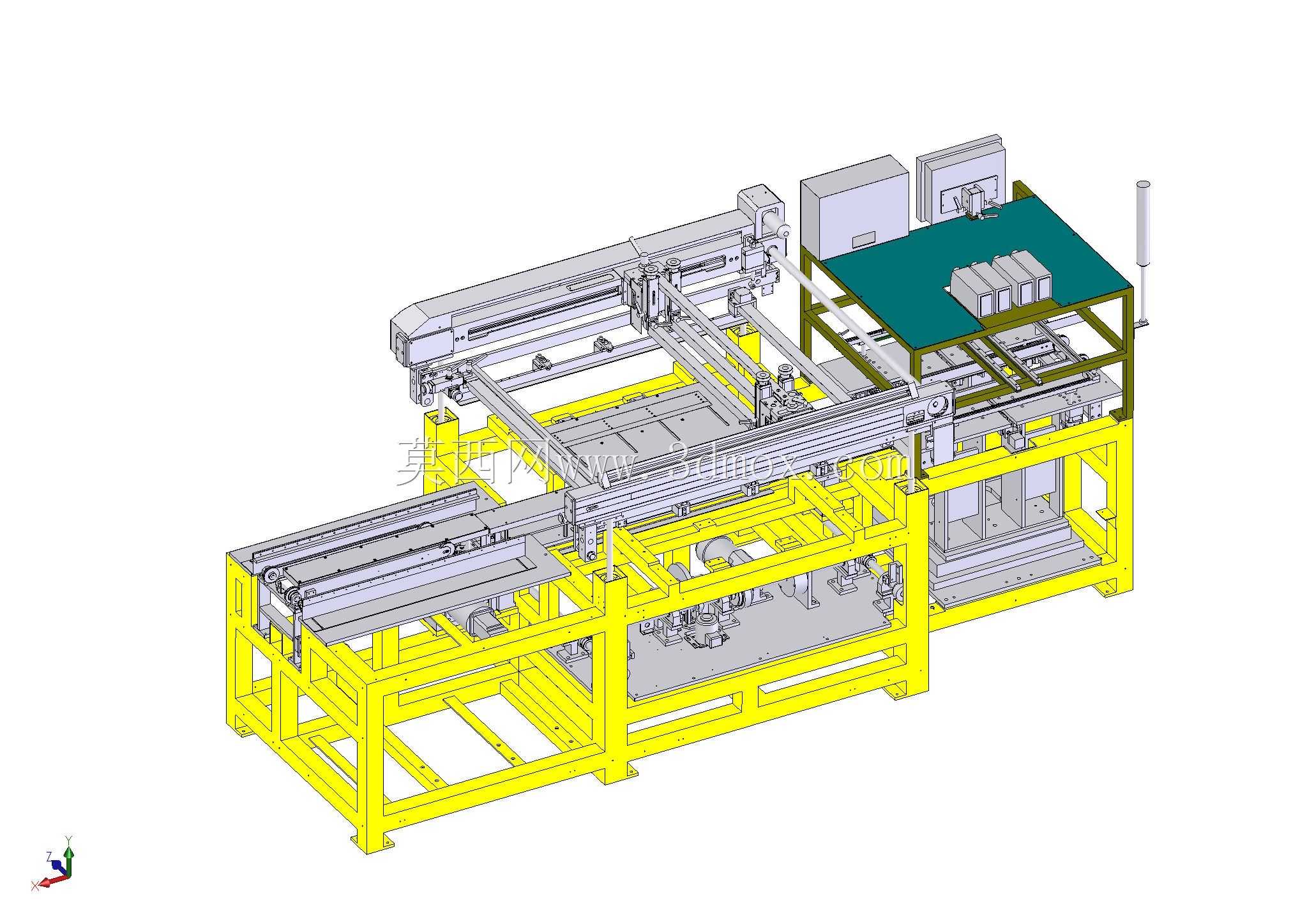

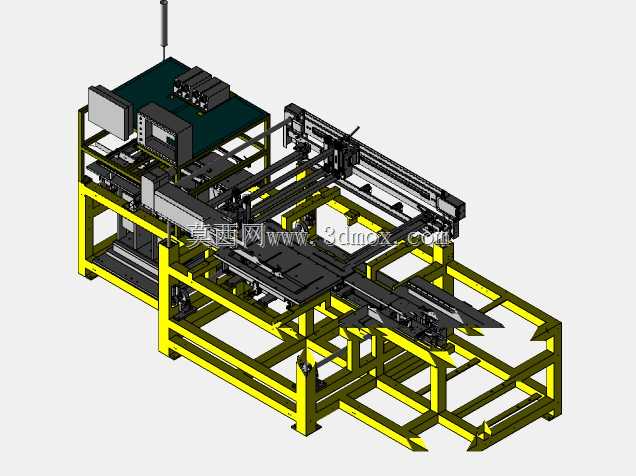

　　该套丝网印刷设备主要面向平面片状工件的批量丝印工序，常见于电子面板、薄膜按键、玻璃盖板、硬质标牌等产线，在完成油墨网版刮印的同时集成视觉对位与印后检测环节，替代传统人工上下料、人工对位的作业模式，适配多品种中小批量的连续印刷需求。整机采用分体式方管焊接机架作为承载基础，底部框架预留调平地脚安装位，周边排布防护栏安装孔位，现场就位时需在机架四周预留不小于八百毫米的维护通道，方便网版更换、刮墨刀检修以及底部传动部件的日常点检。设备的工位流转采用双层输送布局，下层为工件上料接驳段，可对接前道除尘、上料工位，上层承载印刷完成后的工件移送至检测工位，移送行程通过线性导轨约束横向自由度，移送横梁采用铝型材搭配加强筋的轻量化结构，

　　在保证刚性的前提下降低移动负载。印刷主机头部分搭载网版固定夹持机构、刮墨刀升降组件以及回墨刀往复单元，刮印动作通过凸轮连杆机构驱动，行程曲线按照丝印工艺的慢压快回特性设计，避免油墨在网版表面堆积出现渗边、漏印缺陷。视觉检测单元布置在印刷工位出料侧，工业相机通过可调角度支架固定在横梁上方，配套环形光源预留安装调节槽，可根据不同工件的印刷图案尺寸调整拍摄视野，检测过程中可识别印位偏移、缺墨、针孔等常见不良，不良品信号可直接对接后续分拣工位。气路管线沿机架内侧的线槽分段布设，所有气缸动作点位均设置缓冲限位，印刷头的升降行程设置机械硬限位作为电气限位失效后的二次防护。整机的安装边界需注意顶部竖向排气杆的高度尺寸，

　　车间布设时需避让上方行车通行路径，两侧的电控柜采用外挂式布局，柜内预留PLC、伺服驱动器的安装空间，接线端子排分区排布动力线与信号线，减少视觉信号的传输干扰。结构建模过程中所有运动副均按照实际装配间隙预留公差，刮墨刀的压力调节螺杆配套刻度手轮，方便现场工艺人员快速调整印刷压力，适配不同厚度的承印工件。
