粉煤灰制砖液压旋转压制成型设备

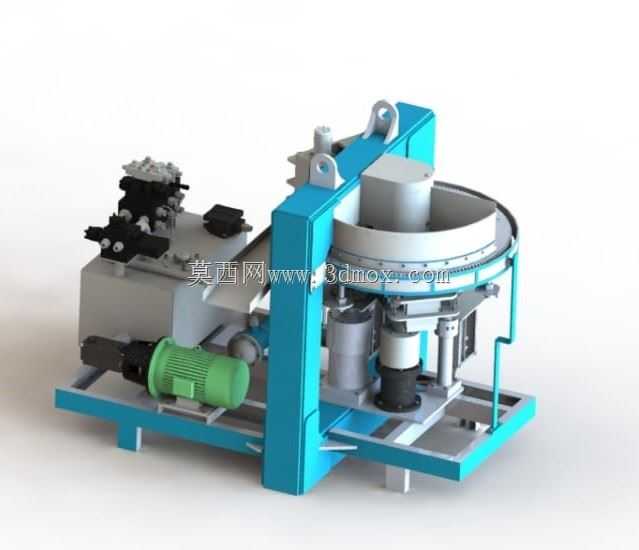

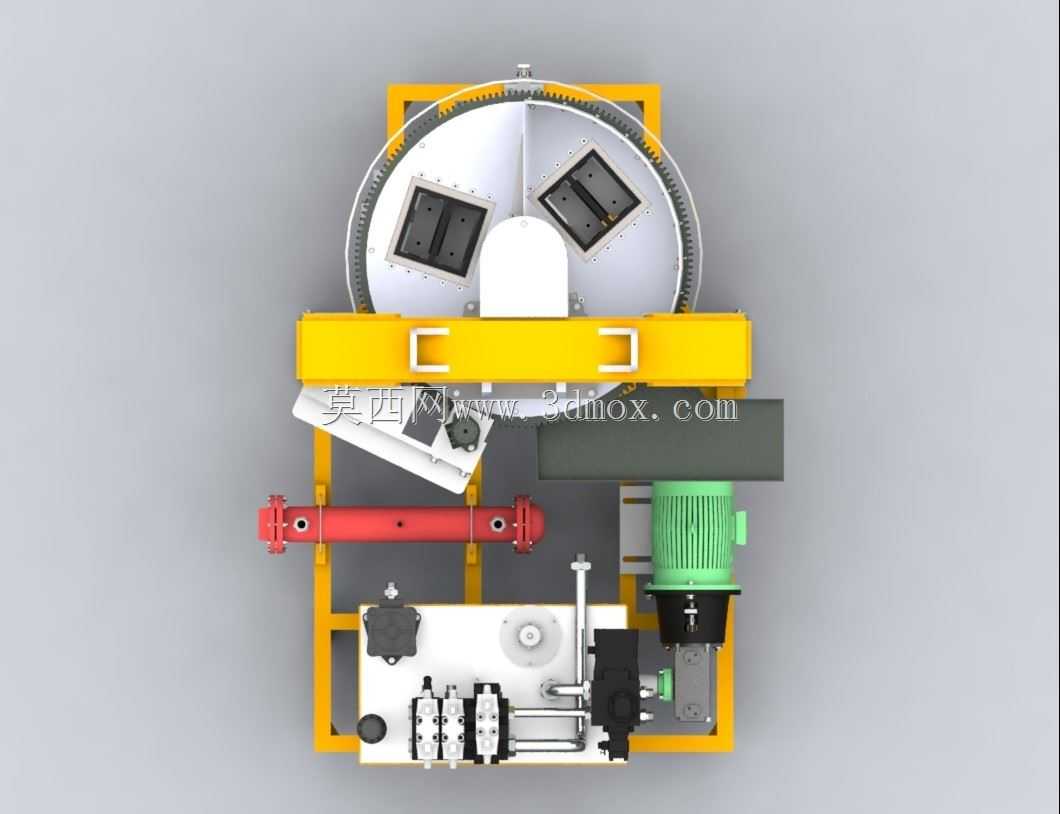

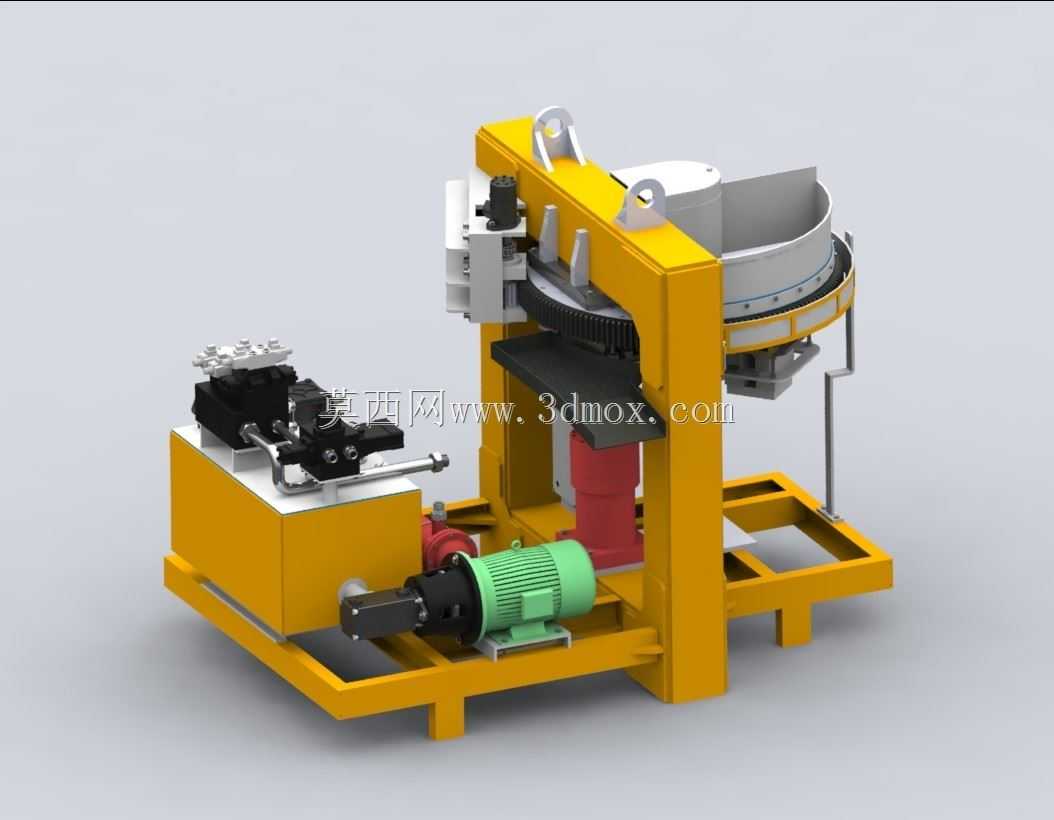

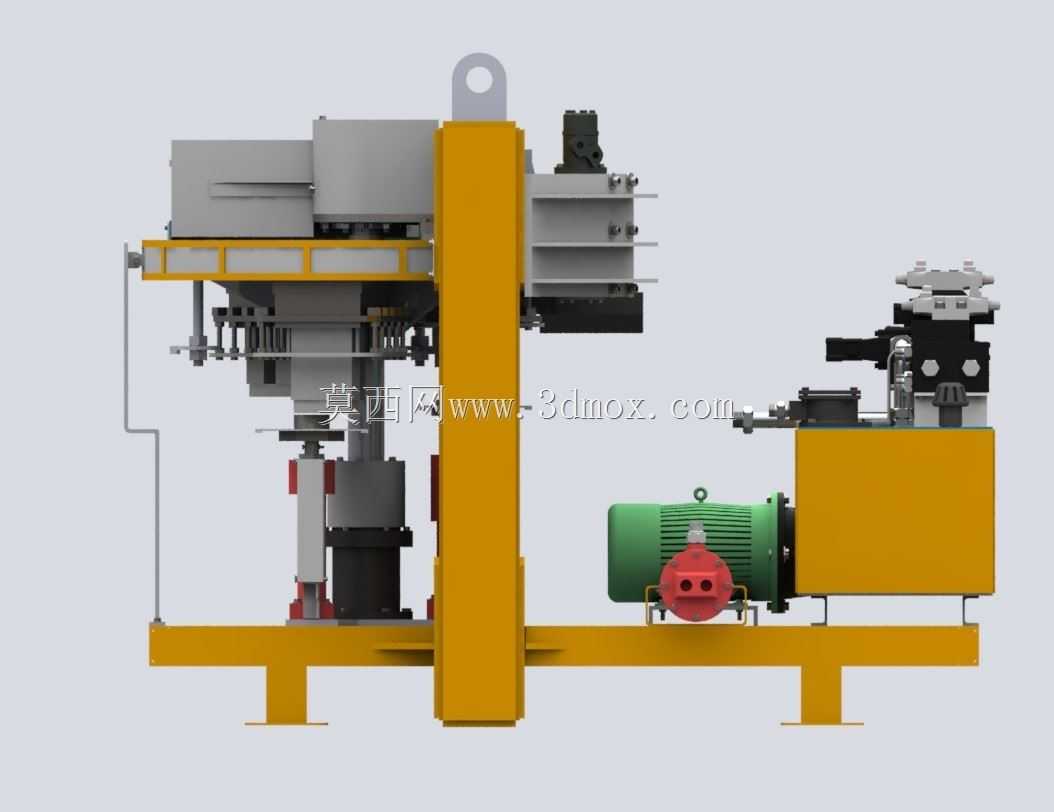

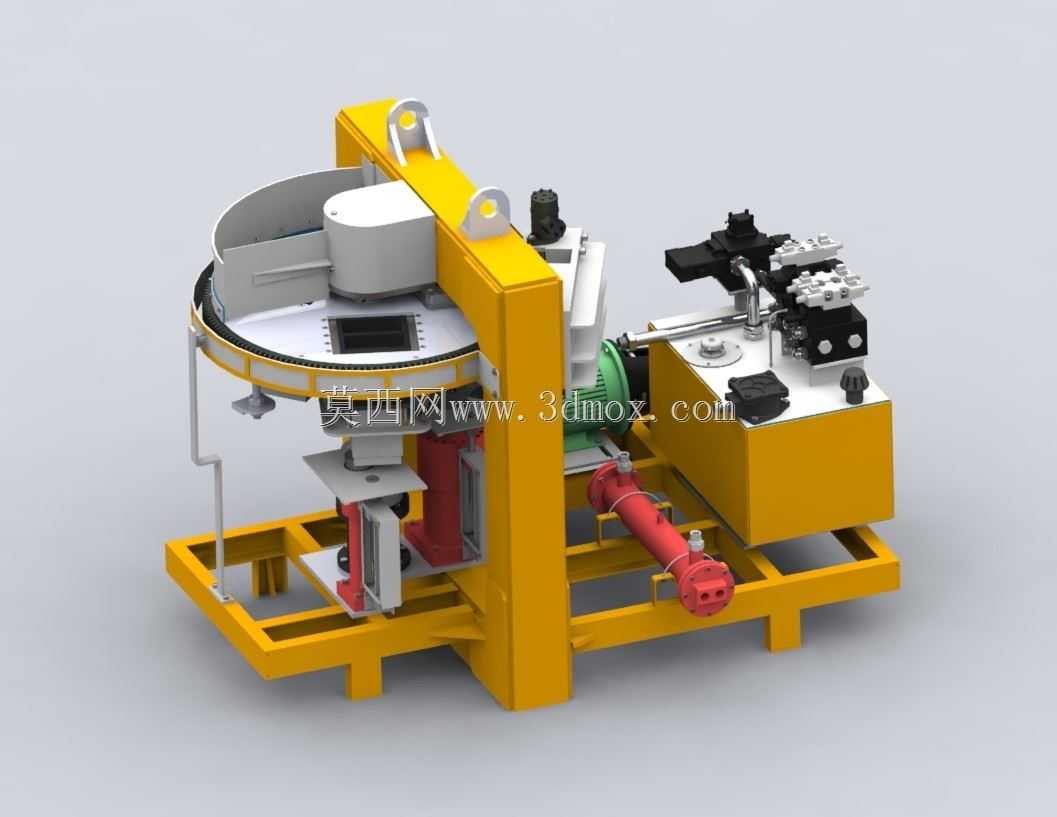

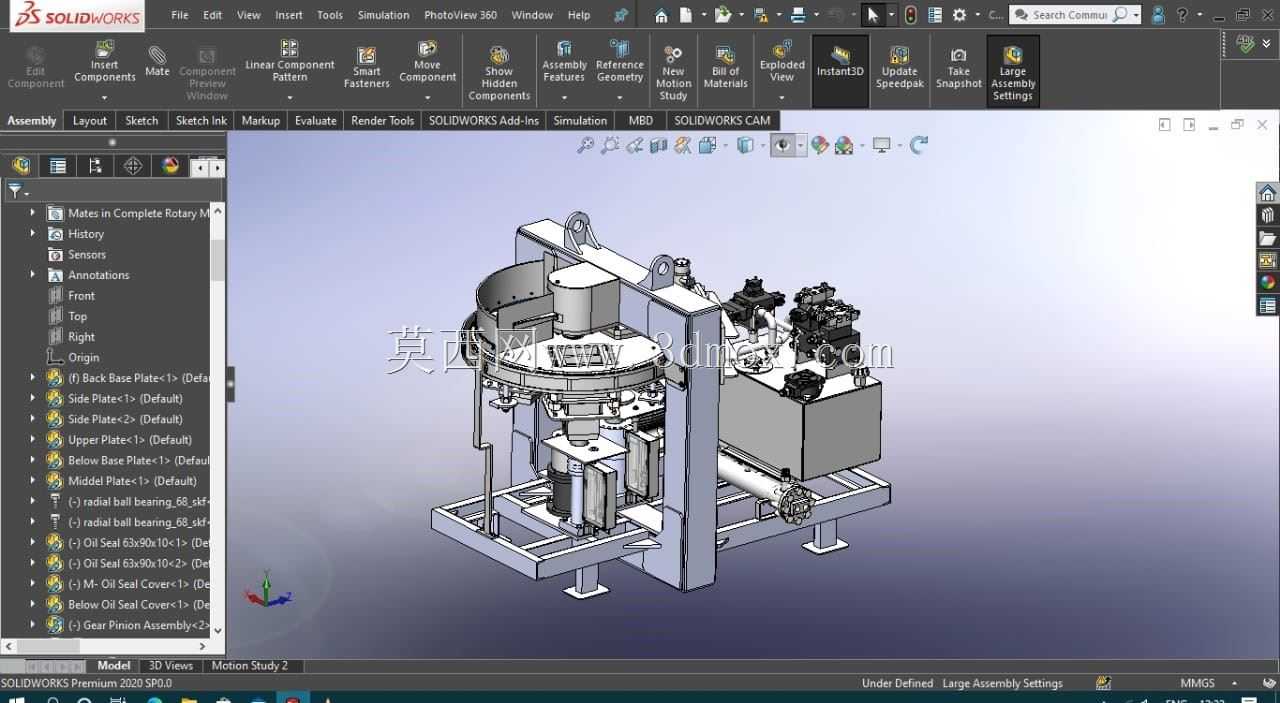

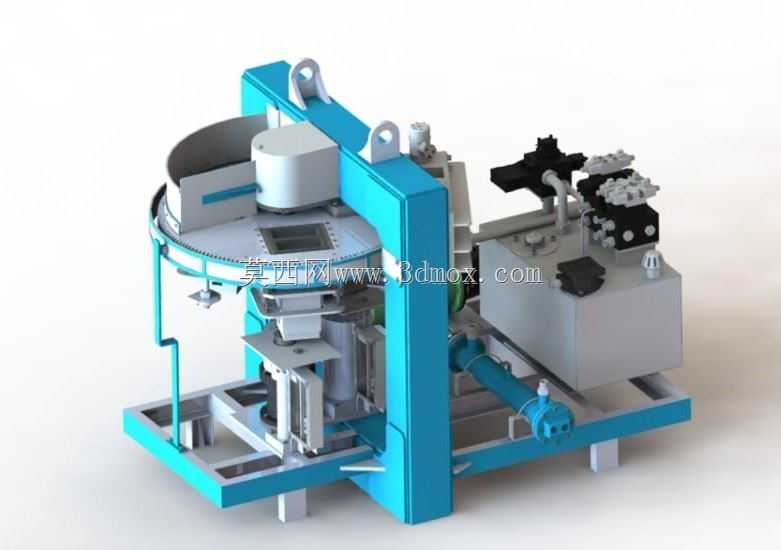

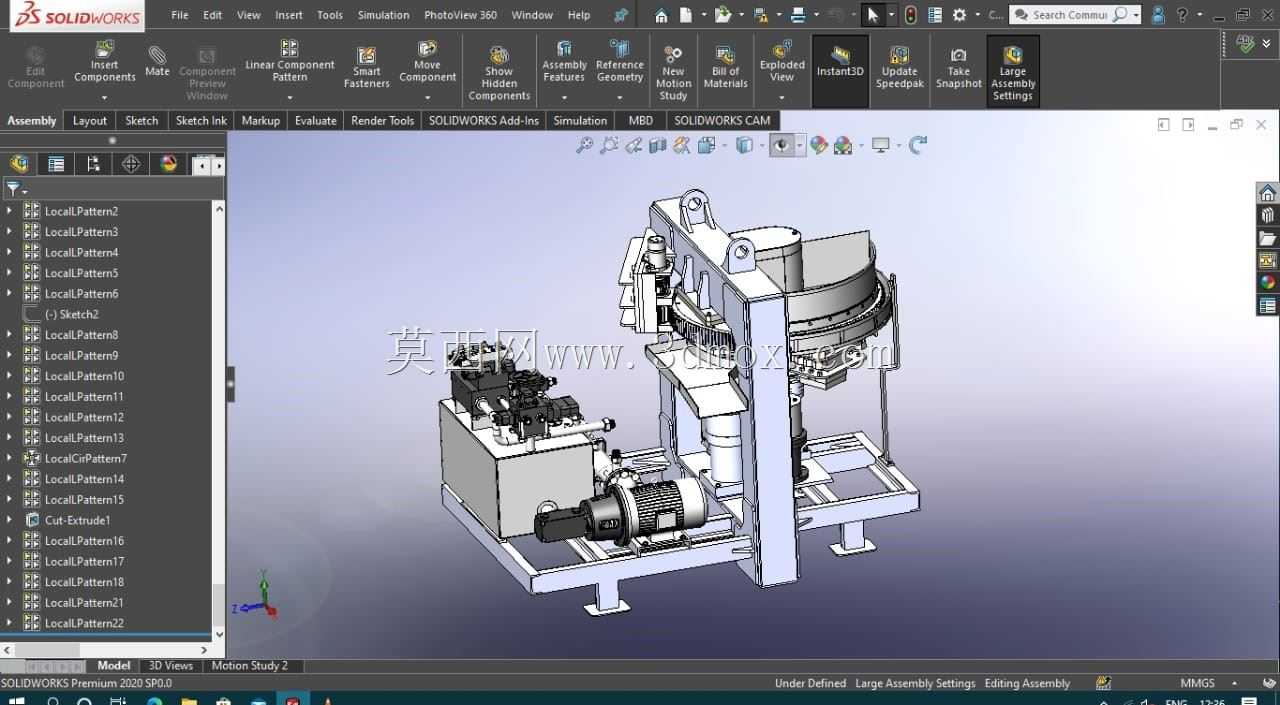

　　这款旋转式液压成型设备主要面向粉煤灰、矿渣、建筑渣土等固体废弃物资源化制砖的生产场景，在中小型建材厂、固废处理配套生产线中承担核心压制成型工序，可将配比搅拌后的散状物料一次性压制成标准砖、多孔砖等不同规格的建材坯体，替代传统摩擦压砖机的低效作业模式，适配连续化生产线的节拍要求。设备采用立式旋转多工位结构设计，核心转盘沿中心立柱做间歇式回转运动，依次完成填料、压制、脱模、出坯的工序循环，相比单工位直线式压机，工位切换过程无空程等待，单位时间产能可提升40%以上，同时减少操作人员在不同工序间的往返作业，降低人工操作的安全隐患。从结构设计逻辑来看，主体框架采用厚钢板拼焊的龙门式立柱结构，两根主立柱对称布置在转盘两侧，

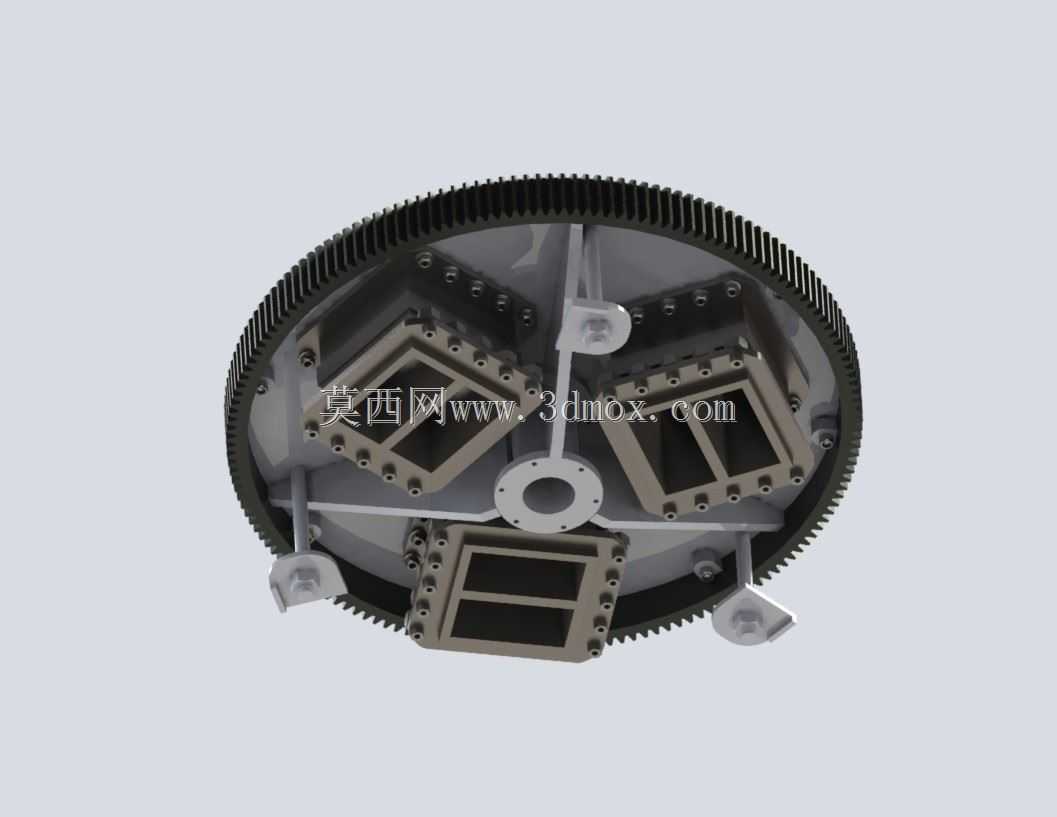

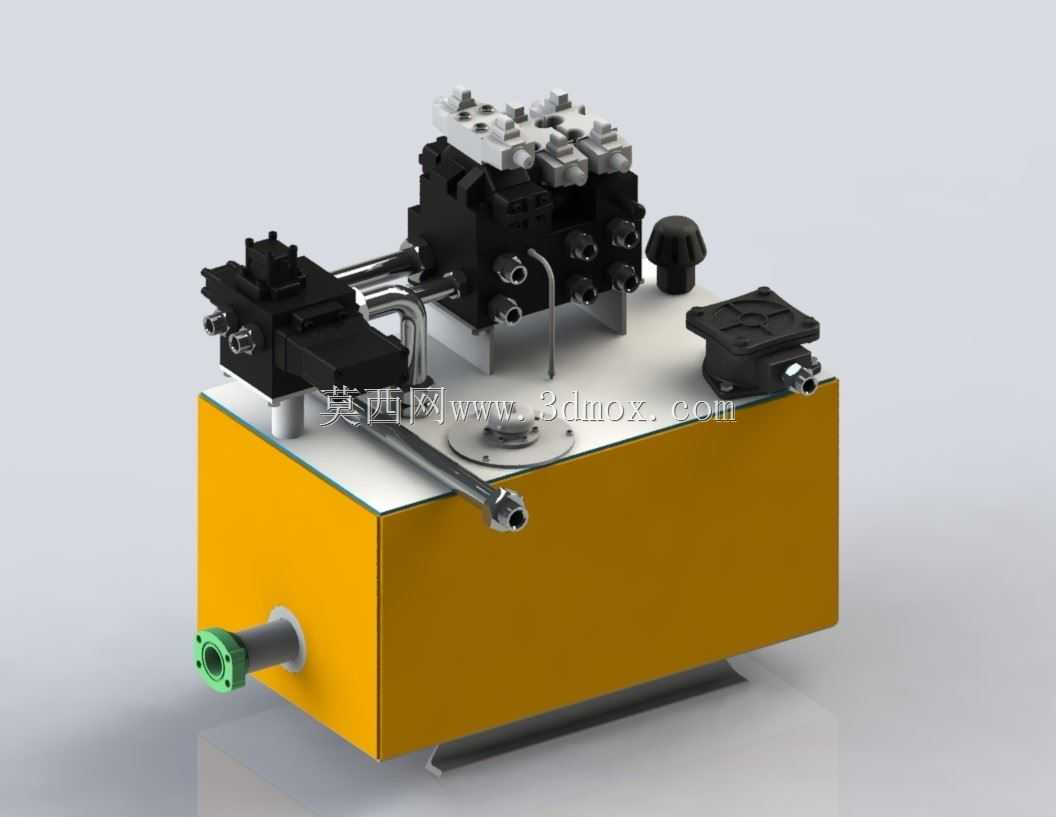

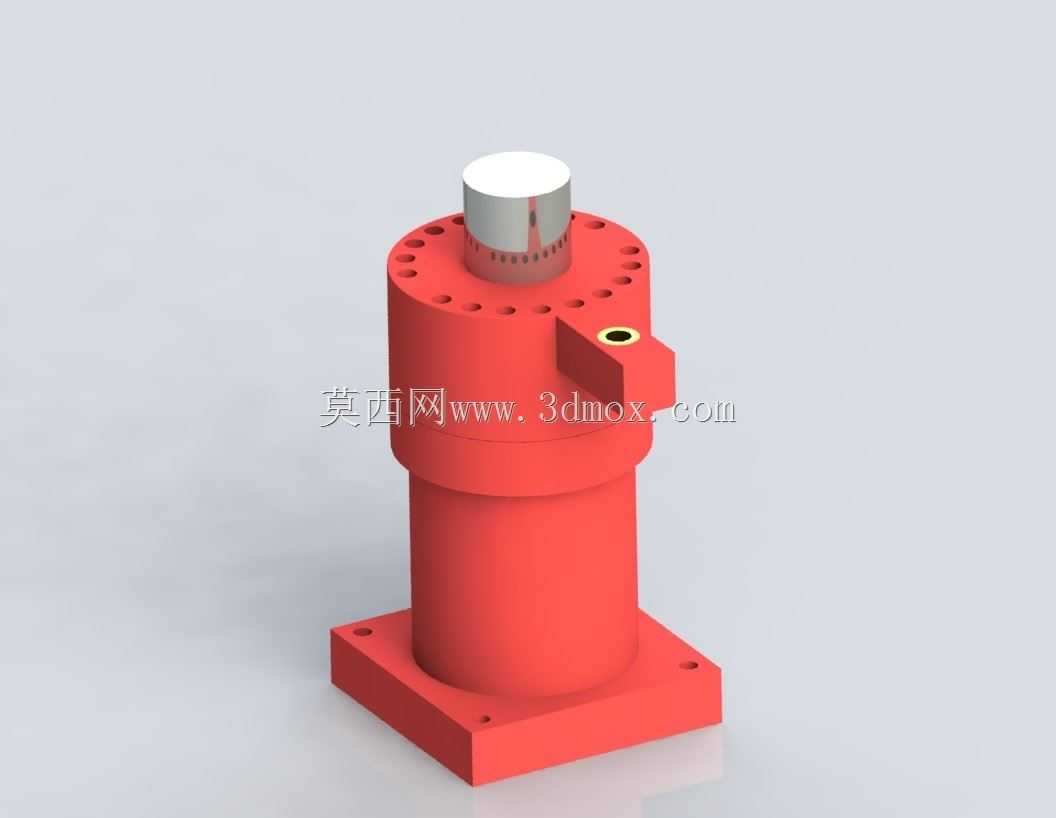

　　为液压主缸提供足够的刚性支撑，压制过程中框架变形量控制在0.2mm以内，避免因机架刚性不足导致的砖坯厚度不均、密度差超标问题。转盘下方设置高精度凸轮分割器驱动，配合圆锥滚子轴承承受轴向压制载荷，工位重复定位精度可达±0.1mm，保证模具合模时的同轴度，减少模具磨损。液压系统采用叠加式阀组集成布置在设备侧方的油箱顶面，缩短液压管路长度，减少压力损失，主压制缸采用子母缸结构，空程下行阶段采用小缸驱动实现快速合模，接触物料后自动切换大缸增压，在保证压制力的同时降低液压泵的配置功率，系统额定工作压力25MPa，最大压制力可满足MU15以上强度等级砖坯的成型压力要求。填料机构采用栅格布料器，随转盘工位同步动作，针对粉煤灰物料流动性差、

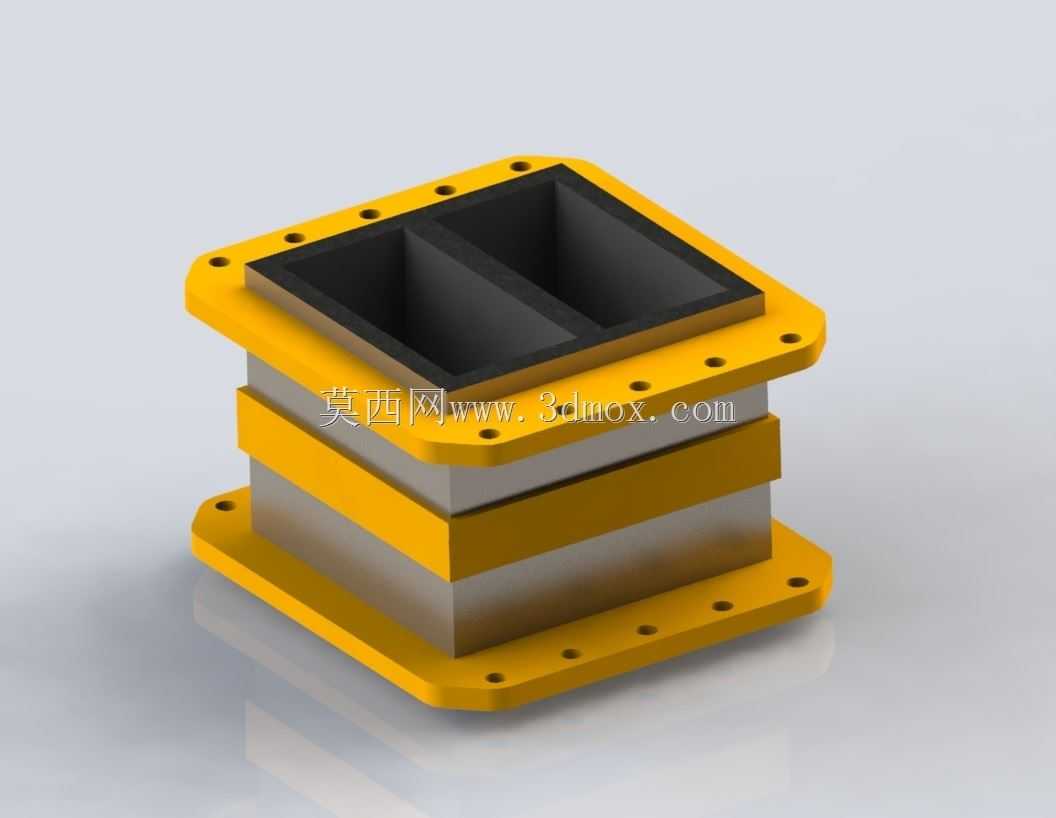

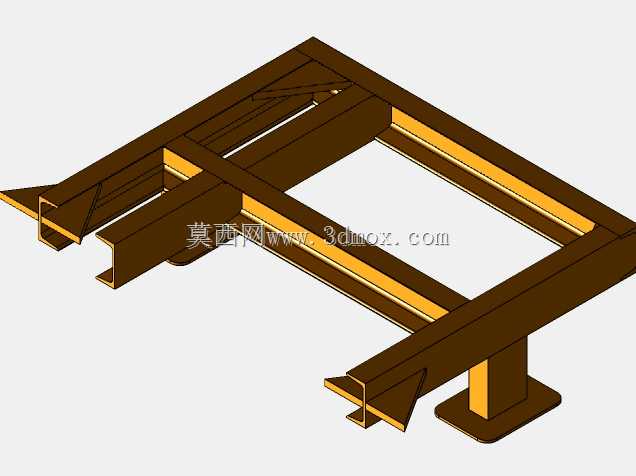

　　易架桥的特性，布料器内部设置往复式拨料齿，保证模腔内物料填充均匀，避免砖坯边角缺料、密度分层的问题。脱模机构采用独立式顶出油缸，配合导轨式导向结构，顶出过程平稳无卡滞，可适配高度50mm-150mm的不同砖型模具，换模时仅需拆除模具压板、调整顶出行程即可完成切换，单批次换模时间控制在2小时以内。设备安装时需注意地面基础的承载要求，整机重量约8.5吨，基础需做200mm厚的C30混凝土垫层，预埋地脚螺栓位置需与底座安装孔对齐，设备安装水平度误差需控制在0.1mm/m以内，避免转盘回转过程中出现偏载。液压系统的进出油口需预留足够的管路安装空间，侧方油箱距离墙面需保留至少800mm的检修通道，方便日常更换滤芯、检修阀组。

　　设备的外接电源采用三相380V工业用电，主电机功率22kW，电控柜可根据车间布局布置在设备侧方1-2米位置，操作面板设置在出坯工位侧方，方便操作人员观察出坯状态同时调整运行参数。从实际运行的工况适配性来看，设备可兼容粉煤灰、煤矸石、河沙、水泥等多种原料配比，压制过程的压力、保压时间均可通过PLC参数调整，针对不同原料的成型特性匹配对应的工艺曲线，比如针对粉煤灰占比超过60%的配比，可适当延长保压时间，排出物料内部的空气，避免砖坯出现分层裂纹。转盘周边设置全封闭式安全防护栏，仅在填料、出坯位置预留操作口，防护栏配备安全联锁开关，一旦防护门被打开，设备立即停止回转和压制动作，保障作业安全。设备的易损件主要包括模具镶块、液压密封件、拨料齿，日常维护时每班检查液压油位、管路接头是否渗漏，每周对转盘轴承、分割器加注润滑脂，每半年更换一次液压油和回油滤芯，可保证设备长期稳定运行，平均无故障工作时间可达8000小时以上。相比传统的固定式压砖机，这款旋转式结构的设备占地面积更小，单位产能对应的厂房面积需求降低30%，同时液压系统采用负载敏感控制，空载运行时自动降低泵的输出流量，能耗比传统压机降低25%左右，适合中小型固废制砖企业的升级改造需求，也可作为大型建材生产线的核心成型单元，配合前后段的搅拌、输送、码垛设备实现全自动化生产作业。
