移动式双滤柱工业流体过滤装置结构设计

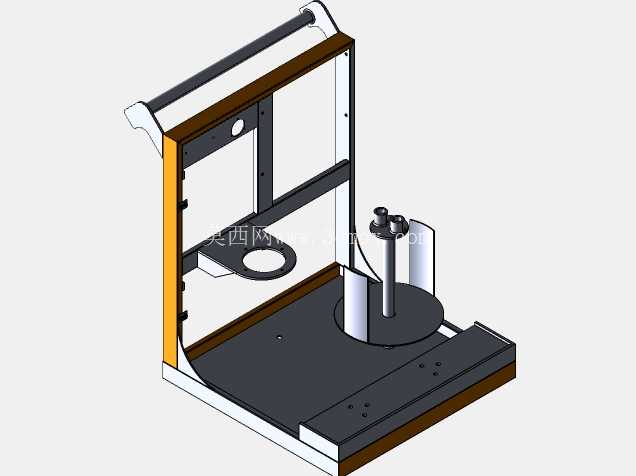

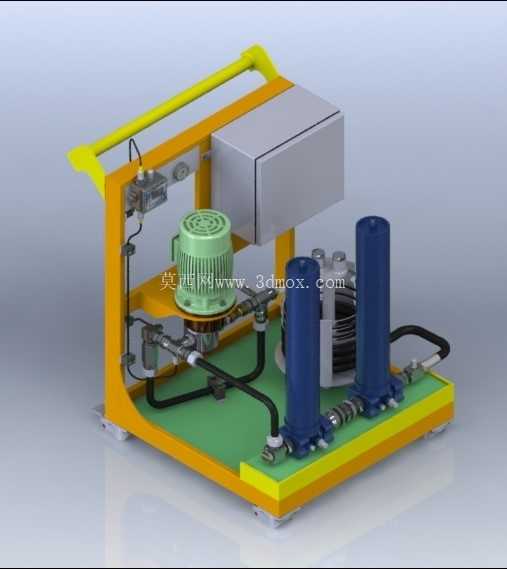

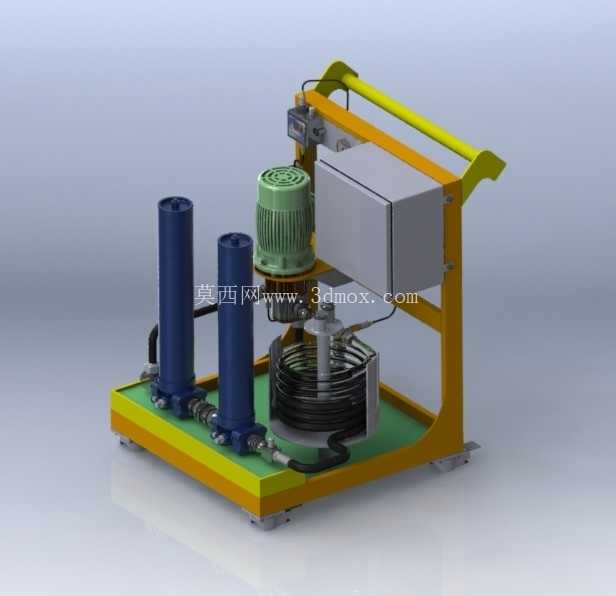

　　这套过滤装置的整体框架采用方管焊接成型，底部设置带包边的防滑安装底板，顶部配置一体化弯折成型的黄色推握扶手，整体结构重心落在底板几何中心偏前位置，适配车间内短距离人工推移转场的使用需求，无需额外吊装设备即可完成工位间的转移。设备核心过滤单元采用两组并联式立式滤柱布局，滤柱通过底部法兰与底板上的安装支座刚性连接，进液管路从滤柱下部侧向接入，出液管路从滤柱顶部引出后汇入总输出管路，并联设计可实现单滤柱在线切换排污，无需整机停机即可完成滤芯维护作业，适配连续生产工况下的流体净化需求。

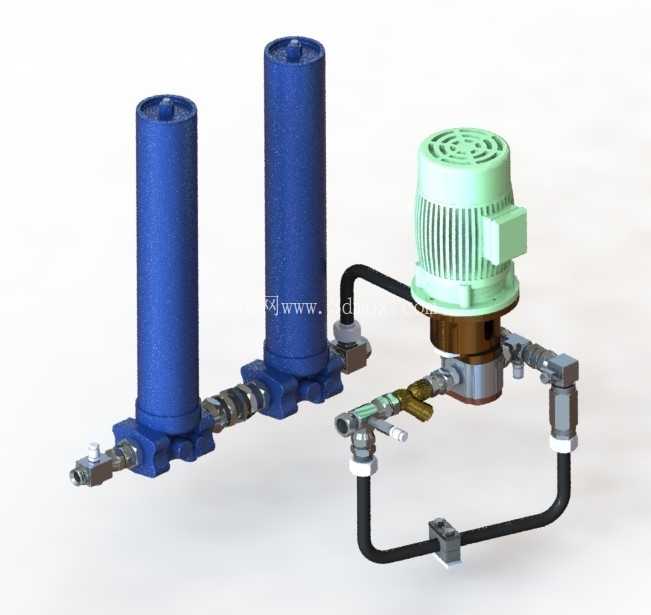

　　动力单元采用立式离心泵组，泵体通过减震垫固定在底板左侧区域，泵轴竖直向上与驱动电机直连，省去了皮带传动或联轴器转接的冗余结构，既压缩了整机的竖向安装空间，也降低了传动环节的功率损耗，泵组的进液端通过硬管与待过滤流体源接口对接，出液端通过三通接头分别连接两组滤柱的进液口，管路上配套设置了手动截止阀与压力检测接口，可实时监测滤前压力变化，判断滤芯堵塞程度。电气控制单元采用密封式金属电控箱，安装在框架上部的横梁位置，箱体防护等级适配车间多尘、少量溅液的使用环境，箱体内置电机保护开关、运行指示灯与控制按钮，外部走线全部采用金属穿线管防护，避免管路检修或推移过程中刮蹭线缆造成安全隐患。

　　管路系统全部采用硬质金属管弯折成型，管路连接位置采用卡套式接头密封，相比软管连接具备更高的耐压等级与更长的使用寿命，管路走向沿框架内侧排布，通过管卡与框架方管固定，避免外部凸起造成的磕碰风险，管路弯折处全部采用圆弧过渡，减少流体输送过程中的阻力损失与紊流现象。从安装边界来看，整机的横向宽度控制在1.2米以内，纵向深度不超过0.8米，竖向总高度（含扶手）不超过1.1米，可直接通过常规车间的通道门与设备间隔，底部安装脚轮后可灵活推入设备下方的狭窄空间完成临时过滤作业，也可固定安装在流体循环系统的管路上作为常驻净化单元使用。

　　在实际应用场景中，这类移动式过滤装置可适配机加工车间的切削液循环净化、液压系统的油液除杂、小型水处理环节的颗粒物过滤等多种工况，双滤柱的设计可根据过滤精度需求搭配不同精度的滤芯，从粗滤到精滤均可覆盖，框架式的开放结构也方便操作人员快速观察各部件的运行状态，日常维护时无需拆解外罩即可直接接触到滤柱、阀门、泵组等核心部件，大幅降低了运维的时间成本。设计过程中重点考量了移动工况下的结构强度，框架方管的壁厚选型经过承重校核，满装滤芯与流体状态下推移不会出现框架变形，扶手位置的高度符合人体工程学设计，操作人员站立状态下自然握持即可完成推移转向，底板边缘的黄色包边既起到警示作用，也可避免推移过程中磕碰造成底板边缘变形。滤柱的安装位置预留了足够的拆卸空间，更换滤芯时只需拆除顶部法兰的固定螺栓即可竖直向上取出滤芯，无需拆解周边管路，大幅缩短了滤芯更换的作业时间，泵组与电控箱的布局也避开了滤柱的拆卸路径，不会出现维护干涉问题。
